1. 场效应管和三极管输入电阻的差异？

答：1.场效应管是单极、三极管是双极区别.

2.解决问题方面: 场效应管是电压控制电流源,控制电压和电流属于不同的支路,因而电压的求解一般不难,进而根据漏极电流表达式来求出电流值,然后进行模型分析,求出跨导和输出电阻. 而三极管要先建立模型,然后进行电路分析,求解过程特别是计算很复杂,容易出错; 总体而言,我觉得场效应管的分析要比三极管简单一些.

3.三极管和场效应管的比较可以归纳以下几点: 一、在三极管中,空穴和自由电子都参与导电,称为双极型器件,用BJT表示;而场效应管只有多子导电,称为单极型器件,用FET表示.由于多子浓度不受外界温度、光照、辐射的影响,在环境变化剧烈的条件下,选用FET比较合适. 这也就是我们通常所说的场效应管比较稳定的原因. 二、在放大状态工作时,三极管发射结正偏,有基极电流,为电流控制器件,相应的输入电阻较小,约103Ω;FET在放大状态工作时无栅极电流,为电压控制器件,输入电阻很大,JFET的输入电阻大于107Ω,MOS管的输入电阻大于109Ω. 三、场效应管的源极和漏极在结构上对称,可以互换使用(但应注意,有时厂家已将MOS管的源极与衬底在管内已经短接,使用时就不能互换).对耗尽型MOS管的VGS可正、可负、可为零,使用时比较灵活.三极管的集电极和发射极一般不能互换使用. 四、在低电压小电流状态下工作时,FET可作为压控可变线性电阻器和导通电阻很小的无触点电子开关. 五、MOS管工艺简单,功耗小,适合于大规模集成.三极管的增益高,非线性失真小,性能稳定.在分立元件电路和中、小规模集成电路中,三极管仍占优势. 六、三极管的转移特性(ic-vbe的关系)按指数规律变化,场效应管的转移特性按平方规律变化,因此场效应管的非线性失真比三极管的非线性失真大.七、场效应管的三种基本组态电路(共源、共漏和共栅)可以对照三极管的共发、共集和共基电路,由于场效应管的栅极无电流,所以输入电阻R'i≈∞.跨导gm比三极管的小一个数量级,gm我们可以用转移特性求导得到

工作性质：三极管用电流控制，MOS管属于电压控制.

2、成本问题：三极管便宜，mos管贵。

3、功耗问题：三极管损耗大。

4、驱动能力：mos管常用来电源开关，以及大电流地方开关电路。

实际上就是三极管比较便宜，用起来方便，常用在数字电路开关控制。

MOS管用于高频高速电路，大电流场合，以及对基极或漏极控制电流比较敏感的地方。

一般来说低成本场合，普通应用的先考虑用三极管，不行的话考虑MOS管

实际上说电流控制慢，电压控制快这种理解是不对的。要真正理解得了解双极晶体管和mos晶体管的工作方式才能明白。三极管是靠载流子的运动来工作的，以npn管射极跟随器为例，当基极加不加电压时，基区和发射区组成的pn结为阻止多子（基区为空穴，发射区为电子）的扩散运动，在此pn结处会感应出由发射区指向基区的静电场（即内建电场），当基极外加正电压的指向为基区指向发射区，当基极外加电压产生的电场大于内建电场时，基区的载流子（电子）才有可能从基区流向发射区，此电压的最小值即pn结的正向导通电压（工程上一般认为0.7v）。但此时每个pn结的两侧都会有电荷存在，此时如果集电极-发射极加正电压，在电场作用下，发射区的电子往基区运动（实际上都是电子的反方向运动），由于基区宽度很小，电子很容易越过基区到达集电区，并与此处的PN的空穴复合（靠近集电极），为维持平衡，在正电场的作用下集电区的电子加速外集电极运动，而空穴则为pn结处运动，此过程类似一个雪崩过程。集电极的电子通过电源回到发射极，这就是晶体管的工作原理。三极管工作时，两个pn结都会感应出电荷，当做开关管处于导通状态时，三极管处于饱和状态，如果这时三极管截至，pn结感应的电荷要恢复到平衡状态，这个过程需要时间。而mos三极管工作方式不同，没有这个恢复时间，因此可以用作高速开关管。

（1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

MOS管、三极管防静电击穿

MOS管一个静电释放敏感器件,它本身的输入电阻很高，而栅-源极间电容又非常小，所以极易受外界电磁场或静电的感应而带电,又因在静电较强的场合难于泄放电荷，容易引起静电击穿。

静电击穿有两种方式；

一是电压型，即栅极的薄氧化层发生击穿，形成针孔，使栅极和源极间短路，或者使栅极和漏极间短路；

二是功率型，即金属化薄膜铝条被熔断，造成栅极开路或者是源极开路。

在MOS管栅极和源极之间加一个稳压二极管，把电位钳在稳压二极管的保护值之下，或者在栅极和源极之间加一个大电阻，使二极管的栅极和源极之间阻值巨大，近似开路，也可以起到保护作用。

三极管是电流控制元件，很小的基集电流都会引起发射极和集电极大的电流变化，所以常在三极管基集和受控集之间加一个较大的电阻防止三极管的误动和击穿。

三极管

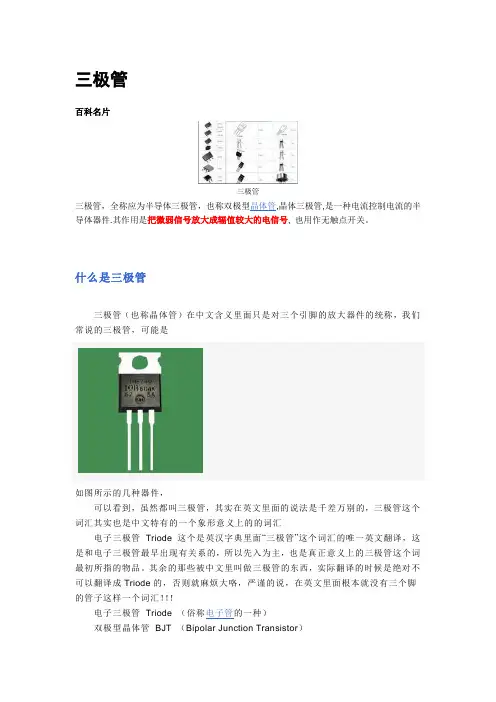

百科名片

三极管 三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管,是一种电流控制电流的半导体器件.其作用是把微弱信号放大成辐值较大的电信号, 也用作无触点开关。

什么是三极管

三极管（也称晶体管）在中文含义里面只是对三个引脚的放大器件的统称，我们常说的三极管，可能是

如图所示的几种器件，

可以看到，虽然都叫三极管，其实在英文里面的说法是千差万别的，三极管这个词汇其实也是中文特有的一个象形意义上的的词汇

电子三极管 Triode 这个是英汉字典里面“三极管”这个词汇的唯一英文翻译，这是和电子三极管最早出现有关系的，所以先入为主，也是真正意义上的三极管这个词最初所指的物品。其余的那些被中文里叫做三极管的东西，实际翻译的时候是绝对不可以翻译成Triode的，否则就麻烦大咯，严谨的说，在英文里面根本就没有三个脚的管子这样一个词汇！！！

电子三极管 Triode （俗称电子管的一种）

双极型晶体管 BJT （Bipolar Junction Transistor） J型场效应管 Junction gate FET（Field Effect Transistor）

金属氧化物半导体场效应晶体管 MOS FET ( Metal Oxide Semi-Conductor

Field Effect Transistor)英文全称

V型槽场效应管 VMOS （Vertical Metal Oxide Semiconductor ）

注：这三者看上去都是场效应管，其实结构千差万别

J型场效应管 金属氧化物半导体场效应晶体管 V沟道场效应管 是 单极（Unipolar）结构的，是和 双极（Bipolar）是对应的，所以也可以统称为单极晶体管（Unipolar Junction Transistor）

其中J型场效应管是非绝缘型场效应管，MOS FET 和VMOS都是绝缘型的场效应管
