剪力墙结构工程技术交底

建筑工程剪力墙结构模板施工技术交底 (一)

建筑工程剪力墙结构模板施工技术交底

随着建筑结构技术的不断发展，剪力墙已经成为了建筑结构中非常重要的一项技术。剪力墙可以有效地提高建筑结构的承载能力和抗震性能，保障建筑的安全性。在剪力墙的施工中，模板施工是非常关键的一项工作。

一、剪力墙模板施工前期准备

1.确定施工工序和工艺流程，对施工现场进行踏勘和勘察，详细了解场地情况。

2.根据施工设计和施工要求，做好模板加工图，确定配件和尺寸。

3.涵盖模板采用优质材料，进行试施工，以保证模板的加工和尺寸精度。

4.制定模板加工、运输、安装计划，确定施工工期。

二、剪力墙模板施工基本工艺流程

1.搭建模板支架：按照施工设计要求，在建筑结构上架设模板支架，保证支架的坚固可靠，防止模板下沉或变形，也能为后续操作提供保证。

2.进行配筋和布置模板：按照施工设计要求，在模板支架之上进行配筋和模板布置，要求精度高、位置准确。

3.制作和安装墙柱：制作和安装墙柱时，要选用符合施工要求的型材和尺寸，尽量保证墙柱的垂直度和平整度。

4.制作和安装模板：制作和安装模板时，要进行严格的验收，并按照设计要求进行拼装。角部和窗口等处应采用特殊模板进行加强处理，以保证墙体的牢固度和平整度。

5.二次加固和检验：在施工完成后，进行二次加固和检验，以检查墙体的牢固性和平整度，确保墙体安全。

三、剪力墙模板施工注意事项

1.模板加工要求精度高，尺寸标准，符合设计要求。

2.模板材质要求高强、轻巧、耐磨，使用前进行严格的检查和验收。

3.安装模板要注意连接的协调，尽量减小拼缝，保证整体的平整度和牢固度。

4.模板支架的架设和布局一定要合理，避免出现安全隐患。

剪力墙模板施工是建筑结构中非常关键的一部分，它不仅关系到建筑结构的牢固性和安全性，也直接影响建筑物的美观和整体效果。因此，剪力墙的模板施工需要专业的工程技术和经验，严格遵守相关规范和要求，才能确保施工的顺利进行和建筑物的安全稳定。

技 术 交 底

工程名称 淤泥河污水处理厂 交底部位

施工单位 广西建工集团第一建筑工程有限责任公司 交底日期 年 月 日

交底内容：

剪力墙结构模板施工

本工艺标准适用于工业与民用建筑外板内模、外砖内模、全现浇剪力墙结构模板的安装与拆除。

一、施工准备

(一）、作业条件

1、模板按墙进行编号,并涂刷好脱模剂(油质脱模剂,一般为机油：柴油:5:5），分规格堆放。

2、外挂架已吊装到位。

3、弹好楼层轴线、墙身线、门窗洞口位置线，弹出楼层轴线偏500mm的支模辅助线，并清扫干净墙身部位杂物。所有线已经预检 。

4、墙暗柱、墙体、连梁钢筋绑扎完毕，水电预埋箱、盒、预埋件，并办好隐检，钢筋保护层卡具、钢筋骨架拉结筋间距、数量应满足设计要求,水平、竖向筋安装到位，钢筋有可靠的定位措施。

5、门窗洞口及其他预留洞口模板已安装到位，位置正确，并与墙体钢筋可靠连接。

6、墙体根部1Ocm范围内应抹平压光，并在根部贴20mm厚泡沫海棉条（密度应稍大一点），以防模板下口跑浆，注意海绵条不得伸人墙内.

7、模板安装前，墙体与顶板间施工缝应处理完毕；墙体与墙体间竖向施工缝已处理完毕，并已经隐检。

8、电梯井道安装筒模前预先在楼面下,井壁上预留4个250mm～200mm的预留孔，用以支撑工作平台的4个钢支腿。

9、施工时，顶板混凝土强度应不小于1。2MPa。

10、已作技术交底。

11、大模板应设计有上人操作台(根据工程情况设置一到两层)、护身栏、上人爬梯等。

12、大模板应有计算书，且穿墙对拉螺栓孔的设置应满足要求。

(二）、材质要求

1、墙体模板采用定型大钢模板，模板应根据工程图纸加工定制。板高：根据工程实际情况确定.钢板厚度应不小于6mm，大模之间应采用企口方式连接。

2、应有配套的定型钢角模。阴阳角模用子母口与大模板结合。

3、穿墙对拉螺栓和套筒，根据工地情况确定大小及连接方式。

百度文库 - 让每个人平等地提升自我

1 技 术 交 底 记 录

表C2-1 编号 02-C2-002

工程名称 晓月苑四组团4-1#楼 交底日期

施工单位 中集建设北京第三分公司 分项工程名称 主体工程

交底提要 剪力墙、柱、顶板混凝土浇筑技术交底

交底内容：

1、施工准备：

材料准备

1.1.1预拌混凝土：进场混凝土质量必须符合现行国家规范及设计要求，进场时对

混凝土质量严格检查验收。包括现场坍落度试验、入模温度检测等。

1.1.2混凝土养护用塑料布、等。

机具准备

1.2.1机械：塔式起重机、混凝土泵送设备（汽车泵、地泵等）、布料杆、插入式振

捣器（φ50、φ30）等。

1.2.2工具：混凝土吊斗、刮杠、木、铁抹子、钢卷尺、墨斗、钢筋棍、照明灯具

等。

作业条件

1.3.1浇筑前将模板内木屑、泥土、钢筋头、绑扎丝等杂物清除干净；检查钢筋保

护层及其定位措施的可靠性；顶板钢筋设马凳支架，铺搭脚手板，严防浇筑、振捣时踩压钢筋骨架；模板清扫口在清除杂物后再封闭；施工缝处混凝土已将表面软弱层剔除清理干净并洒水润湿。

1.3.2浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合

设计及施工规范要求，并办完隐、预检手续。

1.3.3浇筑混凝土用的架子、马道已支搭完毕，并经检验合格；控制混凝土分层浇

筑厚度的钢筋棍就位，夜间施工还需配备充足的照明灯具。

技术准备

1.4.1对预拌混凝土提出详细的技术要求，明确浇筑部位、浇筑方式、浇筑时间、

浇筑方量、浇筑强度、强度等级、坍落度、水泥品种、骨料粒径、外加剂及初凝时间

审核人 交底人 接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 百度文库 - 让每个人平等地提升自我

2 技 术 交 底 记 录

表C2-1 编号 02-C2-002

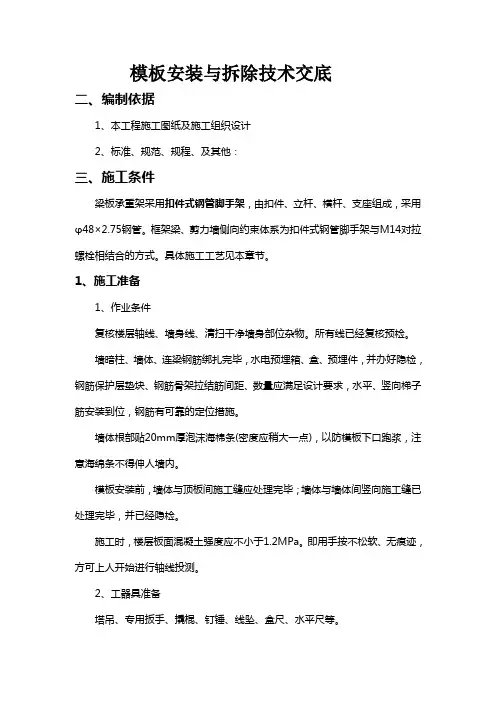

模板安装与拆除技术交底

二、编制依据

1、本工程施工图纸及施工组织设计

2、标准、规范、规程、及其他：

三、施工条件

梁板承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×2.75钢管。框架梁、剪力墙侧向约束体系为扣件式钢管脚手架与M14对拉螺栓相结合的方式。具体施工工艺见本章节。

1、施工准备

1、作业条件

复核楼层轴线、墙身线、清扫干净墙身部位杂物。所有线已经复核预检。

墙暗柱、墙体、连梁钢筋绑扎完毕，水电预埋箱、盒、预埋件，并办好隐检，钢筋保护层垫块、钢筋骨架拉结筋间距、数量应满足设计要求，水平、竖向梯子筋安装到位，钢筋有可靠的定位措施。

墙体根部贴20mm厚泡沫海棉条(密度应稍大一点)，以防模板下口跑浆，注意海绵条不得伸人墙内。

模板安装前，墙体与顶板间施工缝应处理完毕；墙体与墙体间竖向施工缝已处理完毕，并已经隐检。

施工时，楼层板面混凝土强度应不小于1.2MPa。即用手按不松软、无痕迹，方可上人开始进行轴线投测。

2、工器具准备

塔吊、专用扳手、撬棍、钉锤、线坠、盒尺、水平尺等。

2、模板安装的一般要求

竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。

模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处必须设置海绵双面贴，以防漏浆，模板周转使用过程中，每次使用必须涂刷脱模剂，以保证模板周转次数和砼表面质量。拼装的精度要求如下：

○1、两块模板之间拼缝 ≤1

○2、相邻模板之间高低差 ≤1

○3、模板平整度 ≤2

○4、模板平面尺寸偏差 ±3

3、模板支撑工艺

A、框架梁模板

1)、支模程序

复核轴线→搭设支模架→支梁底模→梁模起拱→支梁侧模→固定梁模夹→支梁、柱节点模板→检查校正→相邻梁模固定

2)、支模方法
