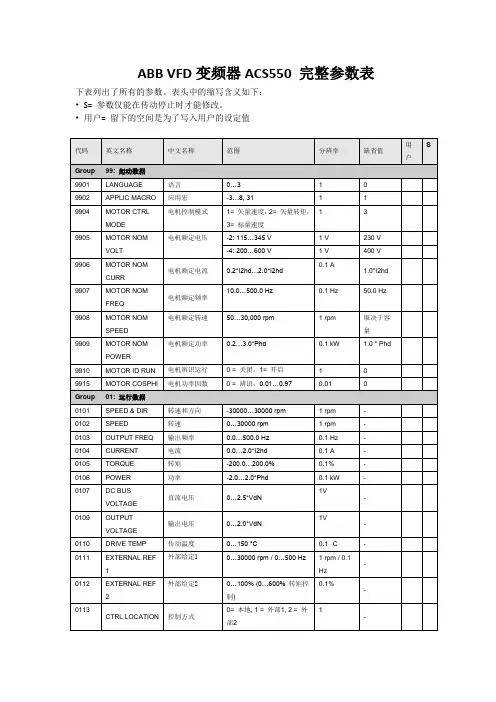

ABB VFD变频器ACS550 完整参数表

下表列出了所有的参数。表头中的缩写含义如下：

• S= 参数仅能在传动停止时才能修改。

• 用户= 留下的空间是为了写入用户的设定值

代码 英文名称 中文名称 范围 分辨率 缺省值 用户 S

Group 99: 起动数据

9901 LANGUAGE 语言 0…3 1 0

9902 APPLIC MACRO 应用宏 -3…8, 31 1 1

9904 MOTOR CTRL

MODE 电机控制模式 1= 矢量速度，2= 矢量转矩，3= 标量速度 1 3

9905 MOTOR NOM

VOLT 电机额定电压 -2: 115…345 V 1 V 230 V

-4: 200…600 V 1 V 400 V

9906 MOTOR NOM

CURR 电机额定电流 0.2*I2hd…2.0*I2hd 0.1 A 1.0*I2hd

9907 MOTOR NOM

FREQ 电机额定频率 10.0…500.0 Hz 0.1 Hz 50.0 Hz

9908 MOTOR NOM

SPEED 电机额定转速 50…30,000 rpm 1 rpm 取决于容量

9909 MOTOR NOM

POWER 电机额定功率 0.2…3.0*Phd 0.1 kW 1.0 * Phd

9910 MOTOR ID RUN 电机辨识运行 0 = 关闭，1= 开启 1 0

9915 MOTOR COSPHI 电机功率因数 0 = 辨识，0.01…0.97 0.01 0

Group 01: 运行数据

0101 SPEED & DIR 转速和方向 -30000…30000 rpm 1 rpm -

0102 SPEED 转速 0…30000 rpm 1 rpm -

1

变

频

恒

压

供

水

参

数

设

置

和

现

场

问

题

处

理

故障代码可查询说明书198页

2 一、简述

SBKB系列恒压供水控制设备为我公司研制开发的节能型供水设备。其核心元件变频器，主要利用变频器自身的可编程控制，性能稳定，广泛运用于工业和生活供水系统。以ABB变频器为例：

二、电气原理及操作

1、检查电机接线是否正确，如果星三角启动需要接6根线，将接线盒内连接片拆掉，以免发生短路。

根据电气原理图中所示接线端子，将水泵，远传压力表，浮球接好线，并合上电源空开及控制线路空开。观察电压表指针及电源灯是否正常。

2、手动：将转换开关SA1转至手动位置。可通过面板上的按钮分别起停各台水泵，并观察水泵的运转方向；

3、自动：将转换开关转至自动位置。此时，观察水泵在自动状态下的方向，（如果工频正转变频反转，则把电源进线和电机线相位互换一次。如变频正转工频反转，则进线电源相位对调一次。如变频公频都反转，把电机线相位对调一次。）注意：每台泵在手动方向一致的情况下，要改变方向需要同时调换。

变频恒压供水设备的运行受控于外部反馈压力信号，当反馈压力低于设定压力时，PLC将逐台增加水泵，直至反馈压力达到设定压力。当反馈压力由于用水量减少而增大时并大于设定压力时，变频器按照可编程控制的原则，依次逐台关闭工频泵，直至压力稳定在设定压力上。

三、变频器压力的设定

无论设备处于工作或非工作状态，控制器均能在变频面板上设置所需压力。若ABB变频器，参数4011为PID参数给定值。在正常运行状态，变频器控制盘显示当前运行频率，变频参数0130显示当前工作压力。当运行频率小于睡眠频率时，延时到睡眠延时的时间，变频器睡眠。

四、电气接线

进线和出线应按技术标准及设备容量配线

电气控制柜应良好接地，接地电阻应≤4Ω

五、注意事项

非技术人员不准调整变频器参数

控制系统一旦出现故障，应检查断路器是否跳闸，热继电器是否处于热保护状态
