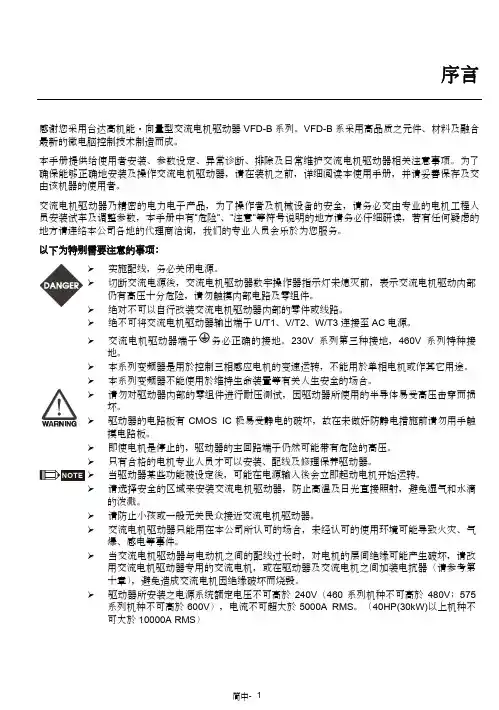

簡中- 1序言
感謝您採用台達高機能‧向量型交流電機驅動器VFD-B系列。VFD-B係採用高品質之元件、材料及融合
最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。為了
確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交
由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人
員安裝試車及調整參數，本手冊中有”危險”、”注意”等符號說明的地方請務必仔細研讀，若有任何疑慮的
地方請連絡本公司各地的代理商洽詢，我們的專業人員會樂於為您服務。
以下為特別需要注意的事項：
¾ 實施配線，務必關閉電源。
¾ 切斷交流電源後，交流電機驅動器數字操作器指示燈未熄滅前，表示交流電機驅動內部
仍有高壓十分危險，請勿觸摸內部電路及零組件。
¾ 絕對不可以自行改裝交流電機驅動器內部的零件或線路。
¾ 絕不可將交流電機驅動器輸出端子U/T1、V/T2、W/T3連接至AC電源。
¾ 交流電機驅動器端子務必正確的接地。230V系列第三種接地，460V系列特種接
地。
¾ 本系列變頻器是用於控制三相感應電機的變速運轉，不能用於單相電機或作其它用途。
¾ 本系列變頻器不能使用於維持生命裝置等有關人生安全的場合。
¾ 請勿對驅動器內部的零組件進行耐壓測試，因驅動器所使用的半導體易受高壓擊穿而損
壞。
¾ 驅動器的電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸
摸電路板。
¾ 即使電機是停止的，驅動器的主回路端子仍然可能帶有危險的高壓。
¾ 只有合格的電機專業人員才可以安裝、配線及修理保養驅動器。
NOTE ¾ 當驅動器某些功能被設定後，可能在電源輸入後會立即起動電機開始運轉。
¾ 請選擇安全的區域來安裝交流電機驅動器，防止高溫及日光直接照射，避免溼氣和水滴
目錄
1. 產品簡介…………………………………………………………………………………………….1
2. 安裝 / 配線………………………………………………………………………….…………..….8
3. 數字操作面板LC-01/LC-02P………………………………………………….……..…………..16
4. 試運行…………………………………………………………………………………..………….22
5. 功能·參數說明………………………………………………………………………………..….26
6. 功能·參數一覽表………………………………………………………………………………...62
7. 異常診斷及處置……………………………………………………………………………..…….68
附錄A 標準規格………………………………………………………………………………………72
附錄B RS-485串聯通訊介面……………………………………………………………….……….75
附錄C外形尺寸圖…………………………………………………………………………….………82
附錄D配件選用……………………………………………………………………………….………89
附錄E適用電磁干擾濾波器一覽表………………………………………………………….………91
附錄F CE宣告……………………………………………………………………………………..….93
附錄G適用無熔絲開關一覽表…….….…………………………………………………………..….96

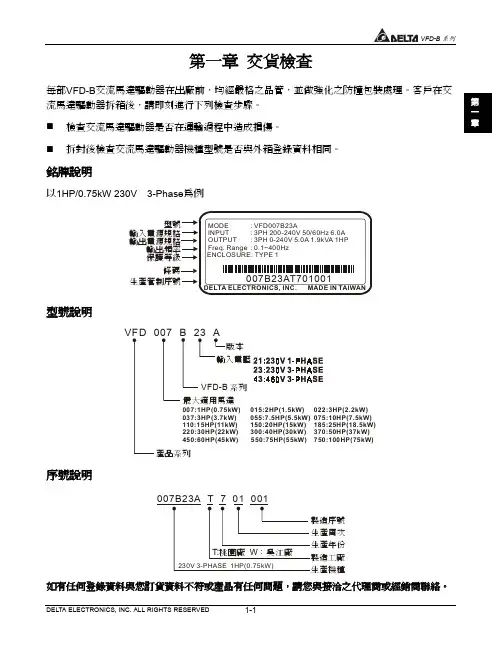

4交流電機驅動器型號說明 VFD 022 A 43 A版本
VFD-A 系列
007:1HP(0.75kW)015:2HP(1.5kW)022:3HP(2.2kW)
037:3HP(3.7kW)055:7.5HP(5.5kW)075:10HP(7.5kW)110:15HP(11kW)150:20HP(15kW)185:25HP(18.5kW)220:30HP(22kW)
5 VFD-B系列

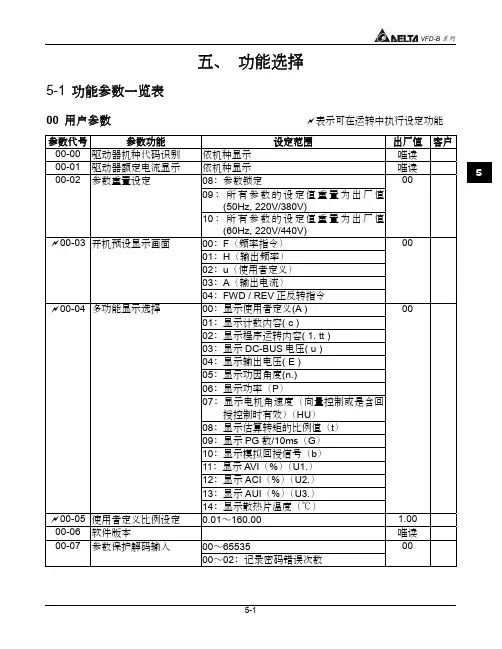

5-1五、 功能選擇
5-1 功能參數一覽表
00 用戶參數
a表示可在運轉中執行設定功能
參數代號
參數功能
設定範圍
出廠值
客戶
00-00
驅動器機種代碼識別 依機種顯示 唯讀
00-01
驅動器額定電流顯示 依機種顯示 唯讀
00-02
參數重置設定 08：參數鎖定 00
09：所有參數的設定值重置為出廠值
(50Hz, 220V/380V)
10：所有參數的設定值重置為出廠值
(60Hz, 220V/440V)
a00-03
開機預設顯示畫面 00：F（頻率指令） 00
01：H（輸出頻率）
02：u（使用者定義）
03：A（輸出電流）
04：FWD / REV正反轉指令
a00-04
多功能顯示選擇 00：顯示使用者定義(A ) 00
01：顯示計數內容( c )
02：顯示程序運轉內容( 1. tt )
03：顯示DC-BUS電壓( u )
04：顯示輸出電壓( E )
05：顯示功因角度(n.)
06：顯示功率（P）
07：顯示電機角速度（向量控制或是含回
授控制時有效）（HU）
08：顯示估算轉矩的比例值（t）
09：顯示PG數/10ms（G）
10：顯示模擬回授信號（b）
11：顯示AVI（%）（U1.）
12：顯示ACI（%）（U2.）
13：顯示AUI（%）（U3.）
14：顯示散熱片溫度（℃）
a00-05
使用者定義比例設定 0.01∼160.00 1.00
00-06
軟件版本
唯讀
00-07
參數保護解碼輸入 00∼65535 00
00∼02：記錄密碼錯誤次數
VFD-B系列
5-2參數代號
參數功能
設定範圍
出廠值
客戶
00-08
參數保護密碼設定 00∼65535 00
00：未設定密碼鎖或00-07密碼輸入成功
01：參數已被鎖定
00-09
控制方式 00：V/F控制 00
01：V/F控制+PG
02：向量控制
03：向量控制+PG

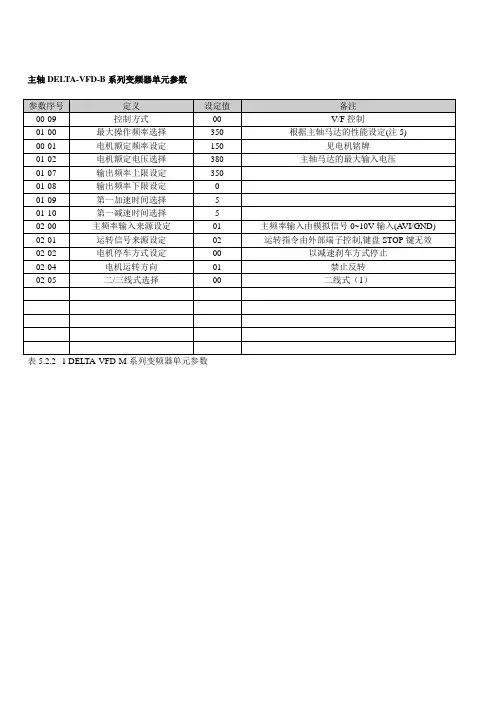

主轴DELTA-VFD-B系列变频器单元参数
参数序号 定义 设定值 备注
00-09 控制方式 00 V/F控制
01-00 最大操作频率选择 350 根据主轴马达的性能设定(注5)
00-01 电机额定频率设定 150 见电机铭牌
01-02 电机额定电压选择 380 主轴马达的最大输入电压
01-07 输出频率上限设定 350
01-08 输出频率下限设定 0
01-09 第一加速时间选择 5
01-10 第一减速时间选择 5
02-00 主频率输入来源设定 01 主频率输入由模拟信号0~10V输入(AVI/GND)
02-01 运转信号来源设定 02 运转指令由外部端子控制,键盘STOP键无效
02-02 电机停车方式设定 00 以减速刹车方式停止
02-04 电机运转方向 01 禁止反转
02-05 二/三线式选择 00 二线式（1）
表5.2.2--1 DELTA-VFD-M系列变频器单元参数
