模具设计与制造复习题与答案

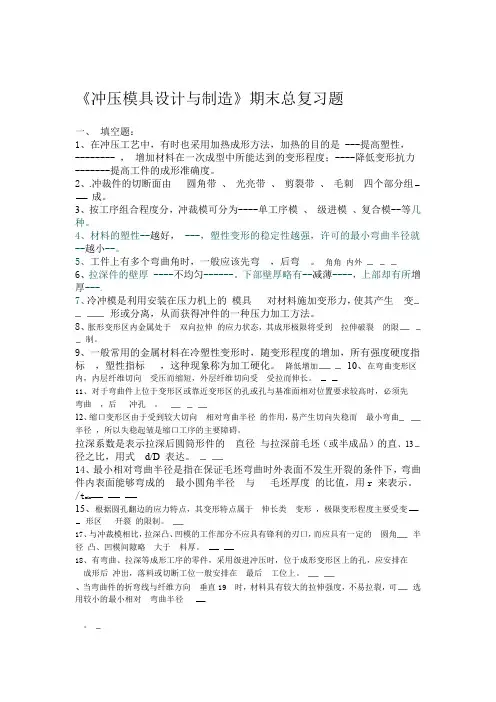

模具设计与制造期末复习题与答案

一、 填空题：

1、在冲压工艺中，有时也采用加热成形方法，加热的目的是 ——---—--—-- ， 增加材料在一次成型中所能达到的变形程度；-—-—-----—-提高工件的成形准确度。

2、.冲裁件的切断面由 ———-——————、--——-----—--—、———----—-、———-—-————-—、 四个部分组成.

3、按工序组合程度分，冲裁模可分为——-———-—-—、--—-—-—--—-和—-—------等几种。

4、材料的塑性———---———，塑性变形的稳定性越强，许可的最小弯曲半径就-—--—-—-—.

5、工件上有多个弯曲角时，一般应该先弯--———-—-—— ，后弯 --—-—-——--- 。

6、拉深件的壁厚 -————--—--。下部壁厚略有—--———---——,上部却有所———----.

7、冷冲模是利用安装在压力机上的-———--———-—-—— 对材料施加变形力，使其产生 ——--—--———-—-—— ，从而获得冲件的一种压力加工方法。

8、一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度硬度指标---——-—————- ,塑性指标--————-———-—，这种现象称为加工硬化。

9、在弯曲变形区内，内层纤维切向—-—-—---——-—-—，外层纤维切向受—------——-—--—.

10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时，必须先——---——-----—-，后-—---—-—---——---。

11、拉深系数是表示拉深后圆筒形件的—-—-———-——--—--—与拉深前毛坯(或半成品)的直径之比，用式-————---—-———-—表达。

12、最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下，弯曲件内表面能够弯成的——————-—--——----与——--—-—-————————的比值，用rmin/t来表示。

13、在拉深过程中,毛坯受凸模拉深力的作用,在凸缘毛坯的径向产生 —-————--—---——-，切向产生-————--—-—————--.在它们的共同作用下，凸缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件.

14、与冲裁模相比，拉深凸、凹模的工作部分不应具有锋利的刃口，而应具有一定的---—

——-—---—-—,凸、凹模间隙略—---—————-—料厚。

15、有弯曲、拉深等成形工序的零件，采用级进冲压时，位于成形变形区上的孔，应安排在

—-———---—————--冲出，落料或切断工位一般安排在—----—-——-—-—-工位上.

16、当弯曲件的折弯线与纤维方向-———-———---——-—时，材料具有较大的拉伸强度，不易拉裂,可选用较小的最小相对-—---—-———--—-。

17、金属塑性变形时物体主要是发生形状的改变，体积变化---————-—---，其表达式可写成—-—-—--—--———--.

18、判断拉深件能否一次拉深成形，仅需比较总的拉深系数m总与第一次允许的

—-—-—-——-——--大小即可。当m总-——-——-————---时,则该零件可一次拉深成形，否则需要多次拉深.

19、V形件弯曲模,凸模与凹模之间的间隙是由调节—------——--—-高度来控制.对于U形件弯曲模，则必须选择适当的--——————-—-—-。

20、导正销通常与挡料销或侧刃配合使用在级进模中，以减小---—---——---误差，保证孔与—------———---的相对位置尺寸要求。

21、采用配做加工方法设计冲裁模，其配做的凸模或凹模零件图上，只标注其基本尺寸，而无需标注—--——-—-—----—,但要注明配做———--——--—----。

22、材料的冲压成形性能包括____________和____________两部分内容.

23、在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用____________的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用____________的间隙值.

24、搭边是一种__________废料，但它可以补偿__________误差和__________误差,确保制件合格;搭边还可__________，提高生产率；此外还可避免冲裁时条料边缘的毛刺被__________，从而提高模具寿命。

二、判断题：

1、中、小型模具的上模是通过模柄固定在压力机滑块上的。 ( ）

2、材料的塑性是物质一种不变的性质。 （ ）

3、 从应力状态来看，窄板弯曲时的应力状态是平面的，而宽板弯曲 时的应力状态则是立体的。（ ）

4、物体受三向等拉应力时，坯料不会产生任何塑性变形。 ( )

5、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫落料. （ ）

6、采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃,而将凹模作成斜刃。

（ ）

7、拉深变形属于伸长类变形. （ ）

8、拉深时，拉深件的壁厚是不均匀的,上部增厚，愈接近口部增厚愈多，下部变薄，愈接近凸模圆角变薄愈大。壁部与圆角相切处变薄最严重。 （ ）

9、冲裁变形过程中的塑性变形阶段形成了塌角区. （ ）

10、利用结构废料冲制冲件，也是合理排样的一种方法。 （ ）

11、不对称的弯曲件，弯曲时应注意防止弯裂。 ( ）

12、坯料拉深时，其凸缘部分因受切向压应力而易产生失稳而起皱. （ ）

13、在级进模中,落料或切断工步一般安排在最后工位上。 （ )

14、设计落料模时,设计基准应选凸模。 （ ）

15、在压力机的一次行程中,能完成两道或两道以上的冲压工序的模具称为级进模。（ )

16、弯曲件的回弹主要是因为冲件弯曲变形程度很大所致. （ )

17、物体的塑性仅仅决定于物体的种类,与变形方式和变形种类无关。 （ ）

18、一般而言，弯曲件愈复杂，一次弯曲成形角的数量愈多，则弯曲时各部分互相牵制作用愈大,所以回弹就大. （ ）

19、形状复杂的冲裁件，适于用凸、凹模分开加工。 ( ）

20、对配做的凸、凹模,其零件图上无需标注尺寸和公差，只需说明配做间隙值。 （ ）

三、单项选择题：

1。模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【 】

A.落料 B．冲孔 C．切断 D．剖切

2.如图所示冲压变形区划分示意图，A为变形区,B为已变形区，a）图为

【 】

题2图

A.胀形工艺 B．缩口工艺 C．翻边工艺 D．拉深工艺

3. 在冲压过程中,需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【 】

A.已变形区 B．强区 C．传力区 D．弱区

4． 设计落料模时，设计基准应选【 】

A.凸模 B。凹模固定板 C．凹模 D．凸凹模

5．弯曲变形区的板料的外区(靠凹模一侧），纵向纤维变形后 【 】

A。 缩短 B。不变 C．分离 D．伸长

6．由于覆盖件形状比较复杂，拉深往往采用【 】

A。 多次拉深 B。 一次拉深 C. 拉深弯曲复合 D。 落料拉深复合

7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其.在该位置，用R=0.61Rt作圆,可将凸缘变形区分为两部分，由此圆到凹模洞口处 【 】

A．∣б1∣〉|б3｜，｜ε1｜<｜ε3| B．∣б1∣〉|б3|，|ε1｜〉|ε3|

C．∣б1∣<｜б3|，｜ε1|<｜ε3｜ D．∣б1∣〈｜б3｜，|ε1｜>|ε3｜

8．如图所示的阶梯形零件,当材料相对厚度t/D×100＞1,且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是

【 】

A。（h１＋h２＋h３／dn）≥h／dn B. （h１＋h２＋h３／dn）≤h／dn

C。 （h１＋h２＋h３／dn）＞h／dn D. （h１＋h２＋h３／dn）≠h／dn

9．冲压工艺过程卡是用于指导 工艺过程的依据。【 】

A。 冲压工艺制定 B。 冲模电加工 C. 冲压生产 D。冲压模具制造

10。模具沿封闭的轮廓线冲切板料，冲下的部分是废料的冲裁工艺叫【 】

A.落料 B．冲孔 C．切断 D．剖切

11。 当作用于毛坯变形区内的拉应力的绝对值最大时，在这个方向上的变形一定【 】

A。 热变形 B．压缩变形 C．拉压变形 D．伸长变形

12． 设计冲孔模时，设计基准应选择 【 】

A。凸模 B凹模固定板 C．凹模 D．凸凹模

13．弯曲变形区的板料的内区（靠凸模一侧)，纵向纤维变形后 【 】

A。 缩短 B.不变 C．分离 D．伸长

14．在压力机的一次工作行程中，在模具不同工位完成两道及两道以上的冲压工序的模具,称为【 】

A。复合模 B。 单工序模 C．级进模 D．落料模

15．以下说法错误的是 【 】

A．冲压毛坯多个部位都有变形可能时，变形在阻力最小的部位进行

B．弱区必先变形

C．为了保证冲压过程的顺利进行，必须保证该道冲压工序中变形的区域为弱区

D．当变形区有两个以上的变形方式时，需要最大变形力的变形方式首先变形

16．对于半球形件,根据拉深系数的定义可知，其拉深系数是与零件直径无关的常数, 其值为 【 】

A. 1 B。 1.414 C. 0.707 D。e
