sf6断路器的常见故障及处理方法研究

102航空与技术Aviation and Technology中国航班设备与制造Equipment and ManufacturingCHINA FLIGHTS

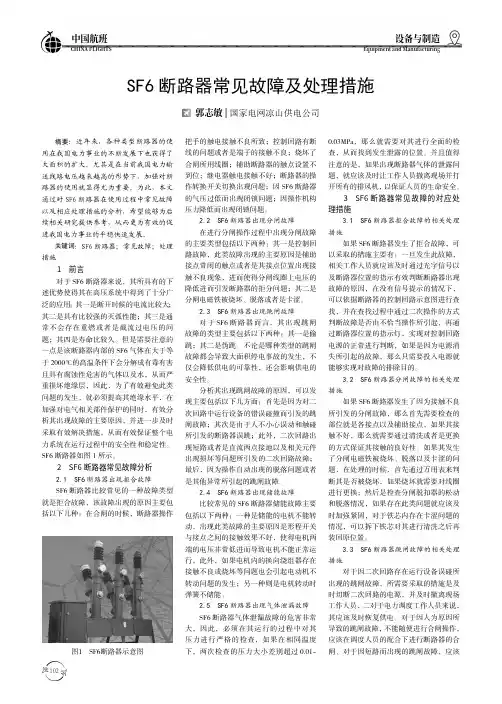

SF6断路器常见故障及处理措施 郭志敏|国家电网凉山供电公司

摘要：近年来，各种类型断路器的使用在我国电力事业的不断发展下也获得了大面积的扩大。尤其是在当前我国电力输送线路电压越来越高的形势下，加强对断路器的使用就显得尤为重要。为此，本文通过对SF6断路器在使用过程中常见故障以及相应处理措施的分析，希望能够为后续相关研究提供参考，从而更为有效的促进我国电力事业的平稳快速发展。关键词：SF6断路器；常见故障；处理措施1 前言对于SF6断路器来说，其所具有的下述优势使得其在高压系统中得到了十分广泛的应用：其一是断开时候的电流比较大；其二是具有比较强的灭弧性能；其三是通常不会存在重燃或者是截流过电压的问题；其四是寿命比较久。但是需要注意的一点是该断路器内部的SF6气体在大于等于2000℃的高温条件下会分解成有毒有害且具有腐蚀性危害的气体以及水，从而严重损坏绝缘层，因此，为了有效避免此类问题的发生，就必须提高其绝缘水平，在加强对电气相关部件保护的同时，有效分析其出现故障的主要原因，并进一步及时采取有效解决措施，从而有效保证整个电力系统在运行过程中的安全性和稳定性。SF6断路器如图1所示。2 SF6断路器常见故障分析2.1 SF6断路器出现拒合故障SF6断路器比较常见的一种故障类型就是拒合故障，该故障出现的原因主要包括以下几种：在合闸的时候，断路器操作把手的触电接触不良所致；控制回路有断线的问题或者是端子的接触不良；烧坏了合闸所用线圈；辅助断路器的触点设置不到位；继电器触电接触不好；断路器的操作转换开关切换出现问题；因SF6断路器的气压过低而出现闭锁问题；因操作机构压力降低而出现闭锁问题。2.2 SF6断路器出现分闸故障在进行分闸操作过程中出现分闸故障的主要类型包括以下两种：其一是控制回路故障，此类故障出现的主要原因是辅助接点常闭的触点或者是其接点位置出现接触不良现象，进而使得分闸线圈上电压的降低进而引发断路器的拒分问题；其二是分闸电磁铁被烧坏、脱落或者是卡涩。2.3 SF6断路器出现跳闸故障对于SF6断路器而言，其出现跳闸故障的类型主要包括以下两种：其一是偷跳；其二是伪跳。不论是哪种类型的跳闸故障都会导致大面积停电事故的发生，不仅会降低供电的可靠性，还会影响供电的安全性。分析其出现跳闸故障的原因，可以发现主要包括以下几方面：首先是因为对二次回路中运行设备的错误碰撞而引发的跳闸故障；其次是由于人不小心误动和触碰所引发的断路器误跳；此外，二次回路出现短路或者是直流两点接地以及相关元件出现损坏等问题所引发的二次回路故障；最后，因为操作自动出现的脱落问题或者是其他异常所引起的跳闸故障。2.4 SF6断路器出现储能故障比较常见的SF6断路器储能故障主要包括以下两种：一种是储能的电机不能转动，出现此类故障的主要原因是形程开关与接点之间的接触效果不好，使得电机两端的电压非常低进而导致电机不能正常运行，此外，如果电机内的换向绕组器存在接触不良或烧坏等问题也会引起电动机不转动问题的发生；另一种则是电机转动时弹簧不储能。2.5 SF6断路器出现气体泄漏故障SF6断路器气体泄漏故障的危害非常大，因此，必须在其运行的过程中对其压力进行严格的检查，如果在相同温度下，两次检查的压力大小差别超过0.01-0.03MPa，那么就需要对其进行全面的检查，从而找到发生泄露的位置。并且值得注意的是，如果出现断路器气体的泄露问题，就应该及时让工作人员撤离现场并打开所有的排风机，以保证人员的生命安全。3 SF6断路器常见故障的对应处理措施3.1 SF6断路器拒合故障的相关处理措施如果SF6断路器发生了拒合故障，可以采取的措施主要有：一旦发生此故障，相关工作人员就应该及时通过光字信号以及断路器位置的指示有效判断断路器出现故障的原因，在没有信号提示的情况下，可以依据断路器的控制回路示意图进行查找，并在查找过程中通过二次操作的方式判断故障是否由不恰当操作所引起，再通过断路器位置的指示灯，实现对控制回路电源的正常进行判断，如果是因为电源消失所引起的故障，那么只需要投入电源就能够实现对故障的排除目的。3.2 SF6断路器分闸故障的相关处理措施如果SF6断路器发生了因为接触不良所引发的分闸故障，那么首先需要检查的部位就是各接点以及辅助接点，如果其接触不好，那么就需要通过清洗或者是更换的方式保证其接触的良好性。如果其发生了分闸电磁铁被烧坏、脱落以及卡涩的问题，在处理的时候，首先通过万用表来判断其是否被烧坏，如果烧坏就需要对线圈进行更换；然后是检查分闸脱扣器的松动和脱落情况，如果存在此类问题就应该及时加强紧固，对于铁芯内存在卡涩问题的情况，可以拆下铁芯对其进行清洗之后再装回原位置。3.3 SF6断路器跳闸故障的相关处理措施对于因二次回路存在运行设备误碰所出现的跳闸故障，所需要采取的措施是及时切断二次回路的电源，并及时撤离现场工作人员，二对于电力调度工作人员来说，其应该及时恢复供电。对于因人为原因所导致的跳闸故障，不能随便进行合闸操作，应该在调度人员的配合下进行断路器的合

浅谈SF6断路器的应用分析

【摘要】SF6气体是二十世纪初发现的，它应用于电工设备是在四十年代，第一次被用于断路器是在五十年代初。由于SF6气体同空气和变压器油相比有许多优异的电气绝缘和灭弧性能，近年来，SF6在电气设备上的应用有了很大的发展，尤其是在高压和超高压断路器上，还有全封闭组合电器。现在，新安装的110kV及以上电压等级的断路器，包括大部分的35kV断路器已经全部是SF6断路器了。

【关键词】六氟化硫；断路器；应用；分析

1.SF6的物理和化学特性

SF6分子由一个硫原子和六个氟原子构成，六个氟原子以共价键的形式和硫原子结合成一个中性分子，其原子量为146，大约是空气的五倍，也就是说它的密度也大约是空气的五倍。在常温下，SF6气体是无色、无味、无毒并且透明的惰性气体，它非常稳定，通常情况下很难分解；它既不溶于变压器油也不溶于水。

我们都知道，对于理想气体有一个状态方程，即PV=GRT，其中P为气体压力；V为气体的体积；G为气体的重量；R为一个状态常量，对于SF6来说，R=97.2J/g*T；T为绝对温度。当SF6气体的状态发生变化时，它没有完全符合理想气体的状态方程，这主要因为它的分子量较大，当气体压力增大时，气体的密度相应增大，分子间的相互吸引作用开始显露，所以在实际工作中常用SF6的状态参数曲线来表示；SF6的状态参数曲线是一族曲线，每条线对应一个气体密度。

在这里有几个重要的参数：SF6的熔点：温度T=-50.8℃，压力P=2.3kg/cm2，在这一点上，SF6三态共存，即气态、液态、固态三种状态同时存在；SF6沸点：温度T=-63.8℃，压力为一个大气压，在这一点上，SF6可以直接由固体变成气体。如果将饱和蒸汽曲线向上延伸，就得到了SF6 气体的临界温度T=45.6℃，临界压力P=38.5 kg/cm2，临界温度和临界压力表明了SF6气体可以被液化的最高温度和所需的最小压力。

SF6六氟化硫断路器常见故障处理及注意事项

SF6六氟化硫断路器是一种常用的高压开关设备，广泛应用于电力输电系统中，其性能稳定可靠。但是，由于长期使用或不当操作等原因，也会出现一些常见故障。本文将介绍SF6六氟化硫断路器常见故障的处理方法及注意事项。

一、SF6六氟化硫断路器常见故障处理方法：

1.气体泄漏故障：SF6六氟化硫断路器内部充填有SF6气体，一旦发生泄漏，会导致断路器性能下降。处理方法如下：

-首先，应及时确定泄漏的位置，并使用合适的检漏仪进行检测，以确定泄漏程度。

-如果泄漏较小，可以通过补充适量的SF6气体来消除泄漏。

-如果泄漏较大，应及时更换密封件，同时修复泄漏点，以确保断路器正常运行。

-此外，还应定期检查密封件的状态，不定期进行维护和更换。

2.电路中断故障：SF6六氟化硫断路器的主要作用是切换电路的导通和断开，一旦发生电路中断故障，会导致断路器无法正常切换。处理方法如下：

-首先，应检查继电器、跳闸装置等控制装置的工作状态，确保其正常工作。

-如果电路中断是由于电流过大引起的，可以根据断路器的额定工作电流和开关能力选择适当的开断电流等级的断路器。 -如果电路中断是由于过电压引起的，可以根据断路器的额定工作电压和耐压能力选择适当的耐压等级的断路器。

3.SF6气体污染故障：长期使用后，SF6气体可能会被一些杂质污染，导致断路器性能下降。处理方法如下：

-首先，应定期检测SF6气体的纯度和湿度，确保其处于正常的工作范围内。

-如果SF6气体纯度不高，可以采用除湿、过滤等方法进行处理，将污染物除去。

-如果SF6气体湿度过高，可以使用干燥剂进行干燥处理。

-此外，还应定期更换SF6气体，确保断路器内部气体的纯净度。

二、SF6六氟化硫断路器使用注意事项：

1.注意安全：在操作SF6六氟化硫断路器时，务必遵守相关安全操作规程，戴好防护用具，防止发生意外。

2.正确操作：正确操作断路器，避免过载、跳闸等现象的发生。当电路出现故障时，应及时切断电源，检修故障。

工程技术　型　：２ｉ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　

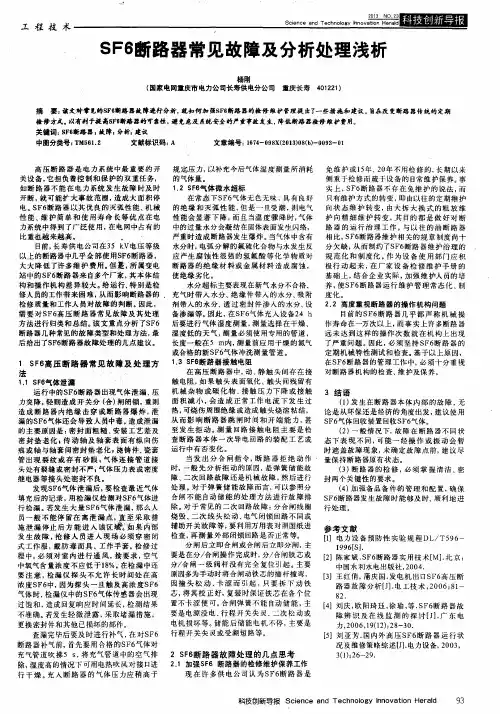

ＳＦ６断路器常见故障及分析处理浅析　

、　杨刚　

（国家电网重庆市电力公司长寿供电分公司重庆长寿４０１２２１）　

摘要：谈文对常见的ＳＦ６断路器故障进行分析，就如何加强ｓＦ６断路器的检修维护管理提出了一些措施和建议。旨在改变断路器传统的定期　

检修方式。以有利于提高ｓＦ６断路嚣的可靠性，避免危及系统安全的严重事故发生，降低断路器检修维护费用。　

关键词：ＳＦ６断路器ｔ故障・分析；建议　

中图分类号：ＴＭ５６１．２　文献标识码：Ａ　文章编号：１６７４－０９８Ｘ（２０１３）０８（ｂ）－００９３－－０１　

高压断路器是电力系统中最重要的开　

关设备，它担负着控制和保护的双重任务，　

如断路器不能在电力系统发生故障时及时　

开断，就可能扩大事故范围，造成大面积停　

电。ＳＦ６断路器以其优良的灭弧性能、机械　

性能、维护简单和使用寿命长等优点在电　

力系统中得到了广泛使用，在电网中占有的　

比重也越来越高　．　、　

目前，长寿供电公司在３５　ｋＶ电压等级　

以上的断路器中几乎全部使用Ｓ　６断路器，　

大大降低了许多维护费用。但是。　所属变电　

站中的ＳＦ６断路器来自多个厂家，其本体结　

构和操作机构差异较大。给运行、特别是检　

修人员的工作带来困难，从而影响断路器的　

检修质量和工作人员对故障的判断。因此，　

需要对ＳＦ６高压断路器常见故障及其处理　

方法进行归类和总结。该文重点分析了ＳＦ６　

断路器几种常见的故障类型和处理方法，最　

后给出了ＳＦ６断路器故障处理的几点建议。　

１　ＳＦ６高压断路器常见故障及处理方　

法　

１．１　ＳＦ６气体泄漏　

运行中的ＳＦ６断路器出现气体泄漏、压　

力突降，轻则造成开关分《合）闸闭锁，重则　

造成断路器内绝缘击穿或断路器爆炸，泄　

漏的ＳＦ６气体还会导致人员中毒。造成泄漏　

的主要原因是：密封面粗糙、安装工艺差及　

密封垫老化，传动轴及轴套表面有纵向伤
