浅析SF6断路器的选项及运行故障分析处理
目 录
摘 要
1. SF6断路器概述
1.1 高压断路器的作用和种类 1.2 SF6 断路器的发展
2. SF6断路器的原理和结构
2.1 SF6气体特性
2.2 SF6断路器结构原理
3. SF6断路器的优缺点分析
3.1 SF6断路器的优点
3.2 SF6断路器的缺点
4. SF6断路器常见故障的分析及检修
4.1 漏气分析及处理
4.2 液压操作机构故障
4.3 解体检修
5.案例分析
5.1 断路器LW14-126的结构和工作原理
5.2 运行故障分析处理
5.3 断路器LW14-126预防性试验
6. SF6 断路器故障处理的几点建议
参考文献
摘 要
在电网运行中，SF6（六氟化硫）断路器作为高压断路器，应用非常广泛, 其灭弧性能强，分合闸速度快，弧触头烧损小，电寿命周期长，维护检修简单，它在体积、重量、开断性能、载流能力、绝缘性能、环境适应性等方面都大大优于油断路器,因此，SF6断路器以自身的优势正逐步代替油断路器。本文介绍了SF6断路器的发展、结构特点和原理，对SF6断路器出现运行故障的原因进行了分析并提出了处理方法，结合LW14-126型SF6断路器在110KV变电站运行案例进行分析，最后提出故障处理的意见。
1. SF6断路器概述
1.1 高压断路器的作用和种类
高压电气设备是电力系统中的重要组成部分，负责电能的输送与分配。电气设备的安全运行是电力系统安全运行的基础，只有设备安全运行才能保证持续供电，才能保证电能质量，才能保证人身安全。在电力系统中，高压电气设备很多，包括变压器、高压断路器、电压互感器、电流互感器、消弧线圈，电容器等，这些设备之间相互配合，共同承担着电力系统安全稳定。
1.1.1高压断路器的作用
在电力系统中，高压断路器是比较重要的高压电气设备，它具有完善的灭弧装置。高压断路器的作用如下:

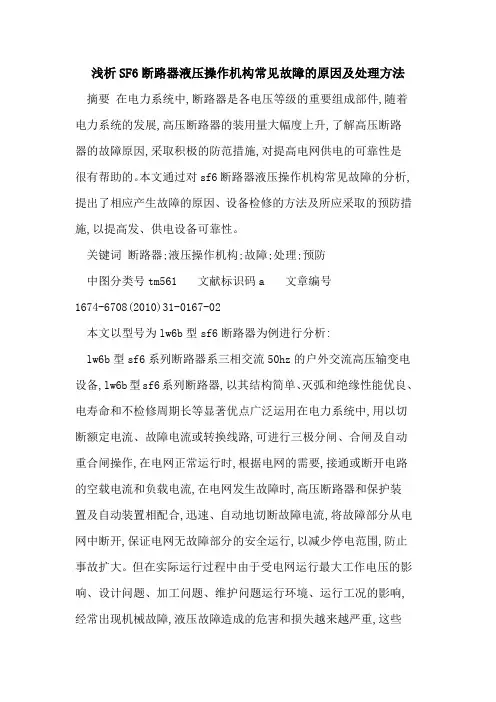

浅析SF6断路器液压操作机构常见故障的原因及处理方法
摘要 在电力系统中,断路器是各电压等级的重要组成部件,随着电力系统的发展,高压断路器的装用量大幅度上升,了解高压断路器的故障原因,采取积极的防范措施,对提高电网供电的可靠性是很有帮助的。本文通过对sf6断路器液压操作机构常见故障的分析,提出了相应产生故障的原因、设备检修的方法及所应采取的预防措施,以提高发、供电设备可靠性。
关键词 断路器;液压操作机构;故障;处理;预防
中图分类号tm561 文献标识码a 文章编号
1674-6708(2010)31-0167-02
本文以型号为lw6b型sf6断路器为例进行分析:
lw6b型sf6系列断路器系三相交流50hz的户外交流高压输变电设备,lw6b型sf6系列断路器,以其结构简单、灭弧和绝缘性能优良、电寿命和不检修周期长等显著优点广泛运用在电力系统中,用以切断额定电流、故障电流或转换线路,可进行三极分闸、合闸及自动重合闸操作,在电网正常运行时,根据电网的需要,接通或断开电路的空载电流和负载电流,在电网发生故障时,高压断路器和保护装置及自动装置相配合,迅速、自动地切断故障电流,将故障部分从电网中断开,保证电网无故障部分的安全运行,以减少停电范围,防止事故扩大。但在实际运行过程中由于受电网运行最大工作电压的影响、设计问题、加工问题、维护问题运行环境、运行工况的影响,经常出现机械故障,液压故障造成的危害和损失越来越严重,这些问题成为影响断路器安全运行的重要因素,会影响断路器正常的分合闸性能,甚至会造成断路器慢分而引起爆炸、断路器的拒合和拒分扩大电网事故等。因而正确果断地判断sf6断路器液压机构的故障原因、部位,并排除故障尤为重要。本文着重从sf6断路器液压机构故障的类型进行分析,探讨避免发生故障和处理故障的方法及预防措施。
1 液压机构常见故障
液压机构回路打压频繁、sf6气体泄漏、sf6气体含水量超标、液压机构漏油和液压机构内部泄压。油泵频繁启动,除检查机构有无外漏外,还反映了在阀门系统内部有明显泄漏。
SF6六氟化硫断路器常见故障处理及注意事项
SF6六氟化硫断路器是一种常用的高压开关设备，广泛应用于电力输电系统中，其性能稳定可靠。但是，由于长期使用或不当操作等原因，也会出现一些常见故障。本文将介绍SF6六氟化硫断路器常见故障的处理方法及注意事项。
一、SF6六氟化硫断路器常见故障处理方法：
1.气体泄漏故障：SF6六氟化硫断路器内部充填有SF6气体，一旦发生泄漏，会导致断路器性能下降。处理方法如下：
-首先，应及时确定泄漏的位置，并使用合适的检漏仪进行检测，以确定泄漏程度。
-如果泄漏较小，可以通过补充适量的SF6气体来消除泄漏。
-如果泄漏较大，应及时更换密封件，同时修复泄漏点，以确保断路器正常运行。
-此外，还应定期检查密封件的状态，不定期进行维护和更换。
2.电路中断故障：SF6六氟化硫断路器的主要作用是切换电路的导通和断开，一旦发生电路中断故障，会导致断路器无法正常切换。处理方法如下：
-首先，应检查继电器、跳闸装置等控制装置的工作状态，确保其正常工作。
-如果电路中断是由于电流过大引起的，可以根据断路器的额定工作电流和开关能力选择适当的开断电流等级的断路器。 -如果电路中断是由于过电压引起的，可以根据断路器的额定工作电压和耐压能力选择适当的耐压等级的断路器。
3.SF6气体污染故障：长期使用后，SF6气体可能会被一些杂质污染，导致断路器性能下降。处理方法如下：
-首先，应定期检测SF6气体的纯度和湿度，确保其处于正常的工作范围内。
-如果SF6气体纯度不高，可以采用除湿、过滤等方法进行处理，将污染物除去。
-如果SF6气体湿度过高，可以使用干燥剂进行干燥处理。
-此外，还应定期更换SF6气体，确保断路器内部气体的纯净度。
二、SF6六氟化硫断路器使用注意事项：
1.注意安全：在操作SF6六氟化硫断路器时，务必遵守相关安全操作规程，戴好防护用具，防止发生意外。
2.正确操作：正确操作断路器，避免过载、跳闸等现象的发生。当电路出现故障时，应及时切断电源，检修故障。
六氟化硫断路器常见故障及处理方法
六氟化硫断路器（SF6断路器）是一种常见的高压开关设备，被广泛应用于电力系统中的送电及配电系统中，用于打开、断开和短路电路。然而，由于长期使用和外界环境等因素的影响，六氟化硫断路器也会遇到一些常见的故障。下面将详细介绍六氟化硫断路器常见故障及处理方法。
首先，六氟化硫断路器常见的故障之一是气体泄漏。由于六氟化硫具有较高的比重，一旦泄漏，会导致断路器内部气体压力不足，从而影响其正常工作。处理方法是首先进行气体泄漏点的检查，可以通过气密性测试等方式确定泄漏点，然后进行修补或替换泄漏部件，最后进行泄漏点的验证。
其次，六氟化硫断路器还可能出现电气故障。例如，断路器触头的断裂或蚀刻。断裂一般是由于长期使用或负载过重等原因造成的，蚀刻则是由于电弧形成的充电影响造成的。处理方法是首先确定触头的具体故障原因，然后进行触头的修复或更换。
此外，六氟化硫断路器还可能发生机械故障。比如，断路器操作机构失灵、机械互锁装置失效等。处理方法是首先检查机械部件是否存在损坏或卡死等情况，然后进行修复或更换故障部件，最后进行机械部件的调试。
最后，六氟化硫断路器还可能受到外部环境的影响，例如，绝缘子受潮、油污污染等。绝缘子受潮会导致绝缘性能下降，油污污染会导致油污放电。处理方法是首先确定绝缘子受潮或油污污染的具体情况，然后进行清理或更换受损的部件，最后进行绝缘子或油污的处理。
总之，六氟化硫断路器常见故障的处理方法包括气体泄漏的修补和验证、断路器触头的修复与更换、机械部件的修复与调试，以及绝缘子受潮和油污等的清理和处理。这些处理方法需要经过专业技术人员的指导和操作，并确保安全可靠的运行，以保障电力系统的正常运行。
