F20-TDS613A 故障指示器使用说明书1概述F20-TDS613A故障指示器符合国网公司配电线路指示器技术规范Q/GDW 436-2010标准，采用超低功耗无线MCU，内部集成高性能微处理器、RF收发器件、以及高分辨率的ADC，结合特变电工南京智能电气有限公司多年微功率无线组网技术，及当前先进的配电网故障判断算法，开发的一款架空通信故障指示器。
故障指示器具备微功率无线组网功能，可通过本地无线网络将故障信息上传到远传架空型故障指示器终端，然后终端将故障信息实时上报到主站定位系统，由主站处理并完成图形化定位输出。
注意：故障指示器的使用者必须是具有电气设备安装和操作经验的专业技术人员。
在任何情况下，都不应该由不具备专业资历或未经培训的人员来操作。
请在使用本产品前仔细阅读各章节。
2技术参数2.1外形与尺寸故障指示器外壳使用绝缘、阻燃、防紫外线的环保材料制成。
外形尺寸：147.3 mm×76 mm×76mm，外形图如图2-1所示，结构图如图2-2所示。
图2-1 外形图图2-2 结构图2.1主要技术指标3产品特点本地通信：采用无线跳频组网通信技术，线路上的故障指示器和远传配变监测终端可组网通信，互为中继，加强通信可靠性，扩大通信距离。
检测短路故障：过流突变法，自动跟踪负荷电流，不用设置动作参数；过流速断法，防止重合闸涌流误动和小电流突变拒动。
检测接地故障：检测接地瞬间暂态电流，识别接地故障。
自动复位：1h～48h出厂可设，或者智能复归（即恢复送电以后立即复归）。
带电装卸：使用标准的绝缘操作杆无需特殊工具。
显示方式：LED发光，翻牌显示。
4使用说明4.1 短路和接地故障为了更好的满足现场的实际应用需求，故障指示器提供了两种短路判据算法：过流突变法和过流速断法。
可以通过主站或掌机设置故障检测参数，选择过流突变法或过流速断法来检测故障。
故障检测方法出厂可设，默认过流突变法检测故障。
对于接地故障采用了全新的算法进行故障的判断和定位，指示器监测和记录线路接地的首半波电流，结合配变终端监测的零序电压，由主站进行综合判断与定位接地故障。
Q/GDW国家电网公司企业标准Q/GDW 436—2010配电线路故障指示器技术规范Technical Specification of fault indicator in distribution network2010-03-18发布 2010-03-18实施国家电网公司 发 布ICS29.240备案号：CEC 364-2010目次前言 (1)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 分类 (4)5 使用条件 (5)6 技术要求 (6)7 试验方法 (12)8 试验分类 (18)9 标志、包装 (20)配电线路故障指示器技术规范 (21)前言本标准根据《关于下达2009年国家电网公司标准制（修）订计划的通知》（国家电网科〔2009〕217号）文件要求，由中国电力科学院开展标准制定工作。
在配电网系统中，线路分支多、运行情况复杂，发生短路、接地故障时，故障区段（位置）难以确定，给检修工作带来不小的困难，尤其是偏远地区，查找起来更是费时费力。
而线路故障指示器可以做到在线路发生故障时及时确定故障区段、并发出故障报警指示（或信息），大大缩短了故障区段查找时间，为快速排除故障、恢复正常供电，提供了有力保障。
为规范市场、控制产品质量、统一产品标准要求，为电力企业提供采购和验收配电线路故障指示器的技术依据，特制定本标准。
本标准根据配电线路的运行情况，给出了故障指示器的分类、技术要求、试验方法，试验结果的判定准则等要求。
本标准由国家电网公司农电工作部提出并负责解释。
本标准由国家电网公司科技部归口。
本标准主要起草单位：中国电力科学研究院。
本标准主要起草人：邓宏芬、张重乐、盛万兴、陈俊章、解芳、白雪峰、侯雨田、李柏奎、刘赟甲、袁钦成、淡文刚。
配电线路故障指示器技术规范1范围本标准规定了额定电压3kV～35kV、额定频率50Hz的三相交流配电线路故障指示器（以下简称指示器）的分类、使用条件、技术要求、试验方法、试验分类等要求。
10kV配电线路故障定位及在线监测（控）系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司配电线路故障定位及在线监测（控）系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况，在线路出现短路、接地等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。
1.2.2当线路发生故障时：系统能够及时判断出短路、过流和接地故障点，并将动作信号、短路动作电流、首半波尖峰电流、线路对地电场、接地动作电流等故障信息处理后发送至主站，在主站能购方便地查询有关历史数据和故障信息。
***供电公司设备技术规范电缆“二遥”故障指示器技术规范2011－××－××发布2011－××－××实施***供电公司发布目次1术语 (3)2范围 (3)3规范性引用文件 (3)4气候环境条件 (4)4.1使用环境条件 (4)4.2使用运行条件 (4)5设备功能、技术要求 (4)5.1指示器基本功能要求 (4)5.2设备技术要求 (5)4.2.1 短路故障报警 (5)4.2.2 接地故障报警 (6)4.2.3 指示器功能测试 (6)4.2.4 指示器和面板显示器报警指示 (6)4.2.5 短路及接地故障指示复位 (6)4.2.6 工作电源 (7)4.2.7 使用寿命 (7)6外形结构 (7)5.1 系统构成 (7)5.2安装固定方式 (8)5.2.1 面板显示器的安装固定 (8)5.2.2 相指示器的安装适用性 (8)5.2.3 零序指示器的安装适用性 (8)5.3 面板显示器前面板设置 (8)5.4 面板显示器后面板设置 (8)5.5 外壳防护等级 (9)5.6 壳体 (9)5.7 外形及安装尺寸 (9)6通讯接口 (9)6.1 组网方式 (9)6.2 通信地址 (10)6.3 通讯接口 (10)6.4 通讯协议 (10)7材料及工艺要求 (11)7.1线路板及元器件 (11)8符合行业标准和型式试验要求 (11)9标志及标识 (11)8.1 产品标志 (11)8.2 包装标志和标识 (11)8.3 身份标识 (12)8.4 面板显示器的接线端子标识 (12)1范围本规范规定了杭州市电力局面板型“二遥”故障指示器（以下称指示器）的功能、型式要求，包括终端类型、气候环境条件、功能、外形结构、显示、通信接口、材料及工艺要求、标志标识等。
本标准适用于杭州市电力局面板型“二遥”故障指示器的制造、检验、使用和验收。
2规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。

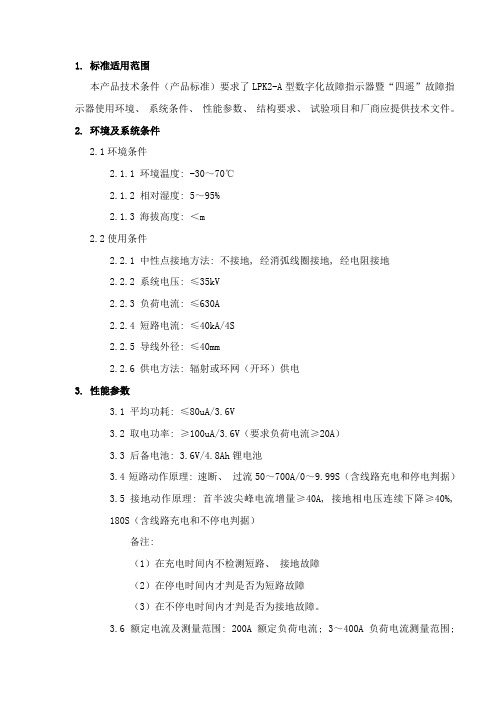

1.标准适用范围本产品技术条件（产品标准）要求了LPK2-A型数字化故障指示器暨“四遥”故障指示器使用环境、系统条件、性能参数、结构要求、试验项目和厂商应提供技术文件。
2.环境及系统条件2.1环境条件2.1.1 环境温度: -30～70℃2.1.2 相对湿度: 5～95%2.1.3 海拔高度: ＜m2.2使用条件2.2.1 中性点接地方法: 不接地, 经消弧线圈接地, 经电阻接地2.2.2 系统电压: ≤35kV2.2.3 负荷电流: ≤630A2.2.4 短路电流: ≤40kA/4S2.2.5 导线外径: ≤40mm2.2.6 供电方法: 辐射或环网（开环）供电3.性能参数3.1 平均功耗: ≤80uA/3.6V3.2 取电功率: ≥100uA/3.6V（要求负荷电流≥20A）3.3 后备电池: 3.6V/4.8Ah锂电池3.4 短路动作原理: 速断、过流50～700A/0～9.99S（含线路充电和停电判据）3.5 接地动作原理: 首半波尖峰电流增量≥40A, 接地相电压连续下降≥40%,180S（含线路充电和不停电判据）备注:（1）在充电时间内不检测短路、接地故障（2）在停电时间内才判是否为短路故障（3）在不停电时间内才判是否为接地故障。
3.6 额定电流及测量范围: 200A额定负荷电流; 3～400A负荷电流测量范围;50～700A故障电流测量范围,故障电流大于700A时不饱和。
3.7 电流测量精度: ±1%3.8 无线通信距离: ≥30米（双向）3.9 安装方法: 托杯（带电装、卸）3.10 显示方法: 翻牌、闪灯3.11 复归方法: 1～48h自动复归（在线设置）; 无线遥控复归3.12 重量: ≤0.6kg3.13 体积: 75×65×160mm3.14 寿命: 8年4.出厂检验和型式检验项目●目测灌胶表面: 上表面、底部和四面胶面应平整, 洁净, 不应有显著划痕、起泡、变色、露线等现象。
10kV配电线路故障指示器标准技术标书目录1、应遵循的主要标准 (1)2、使用条件 (2)2.1 正常工作大气条件 (2)2.2 贮存、运输环境条件 (2)2.3 周围环境 (2)2.4 系统条件要求 (2)2.5 设备可安装地点 (2)4、技术要求 (3)4.1 架空线路故障指示器 (3)4.2 电磁兼容性能 (5)4.3 安全要求 (6)5、试验要求 (7)5.1外观与结构检查 (7)5.3识别故障试验 (7)5.4短路故障防误动功能试验 (7)5.5低温性能试验 (7)5.6按GB/T 2423.4要求进行倾斜跌落试验 (8)5.7电气寿命试验 (8)5.8静电放电抗扰度试验 (8)5.9射频电磁场辐射抗扰度试验 (8)5.10浪涌（冲击）抗扰度试验 (9)5.11工频磁场抗扰度试验 (9)5.12临近干扰试验 (10)5.13耐受短路电流冲击试验 (10)5.14着火危险试验 (10)5.15卡线结构的握力试验 (10)5.16防护等级试验 (10)1、应遵循的主要标准GB/T 7261-2000 《继电器及装置基本试验方法》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T 11287-2000 《量度继电器和保护装置的振动试验（正弦）（idt IEC60255-21-1：1988）》GB/T 14537-1993 《量度继电器和保护装置的冲击与碰撞试验（idt IEC60255-21-2：1988）》GB/T 15153.1-1998 《远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容性(idt IEC 870-2-1：1995)》GB/T17626.2-2006 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.3-2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626.4-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4：1995)》GB/T17626.5-1999 《电磁兼容试验和测量技术浪涌抗扰度试验》GB/T17626.8-2006 《电磁兼容试验和测量技术工频磁场抗扰度试验》GB/T17626.12-1998 《电磁兼容试验和测量技术阻尼振荡波抗扰度试验》DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》DL/T 721-2000 《配电网自动化系统远方终端》DL/T 844-2003 《12kV少维护户外配电开关设备通用技术条件》GB/T2423.1-2001 《电工电子产品环境试验第2部分：试验方法试验A：低温》GB/T2423.2-2001 《电工电子产品环境试验第2部分：试验方法试验B：高温》GB/T2423.9-2001 《电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热》GB/T4208-1993 《外壳防护等级(IP代码)》2、使用条件2.1正常工作大气条件a)环境温度：-10℃～+90℃，最大日温差：25℃；b)最大风速：35m/sc)相对湿度：5%~95%（产品内部既不应凝露，也不应结冰）；d)覆冰厚度：10mme)大气压力：80kPa～106kPa。
公路车辆---控制器局域网（CAN）中的诊断第二部分：网络层服务1 范围ISO 15765的这一部分详细说明了一个被制定以满足基于CAN的车辆网络系统要求的网络协议，此车辆网络系统属于控制器局域网且在ISO 11898中有所阐述。
这个协议已经按照ISO 14229-1和ISO 15031-5所确定的诊断服务的要求而被定义过了，但不仅仅只限于以上用途；此协议同样也满足车载网络的其它大多数通讯的需要。
这个协议详细阐述了一种未经证实的通讯方式。
2 标准化参考条目以下参考文献对于这篇文章的应用是不可缺少的。
对于有日期参考的,仅可应用所提及的版本;对于没有日期参考的,则可应用涉及到这个文档(包括些许修改)的最新版本。
ISO 11898-1，公路车辆---控制器局域网（CAN）---第一部分：数据链路层和物理信号装置ISO/IEC 7498（全部），信息技术---开放式系统联接---基本参考模型3 术语，定义和简化术语出于这篇文章的写作目的，由ISO 7498给出术语和定义，并附带缩略术语，应用。
BS 字区大小CF 连续帧Confirm 原始服务确认ECU 电子控制单元FC 流程控制FF 首帧FF_DL 首帧数据长度FS 流程状态Indication 原始服务指示Mtype 讯息类型N_AE 网络地址范围N_AI 地址信息N_Ar 网络层计时参数ArN_As 网络层计时参数AsN_Br 网络层计时参数BrN-Bs 网络层计时参数BsN_ChangeParameter 网络层服务名称N_Cr 网络层计时参数CrN_Cs 网络层计时参数CsN_Data 网络数据N_PCI 网络协议控制信息N_PCItype 网络协议控制信息类型N_PDU 网络数据协议单元N_SA 网络源地址N_SDU 网络服务数据单元N_TA 网络目标地址N_TAtype 网络目标地址类型N_USData 网络层未答复分段数据传送服务名称NWL 网络层request 原始请求服务r 接收器s 发送器SF 单重帧SF_DL 单重帧数据长度SN 次序数字STmin 最小分隔时间4 网络层浏览4.1 概要这一款描述了网络层全部的功能。
附件3通信功能故障指示器技术规范1范围本规范规定了杭州市电力局通信功能故障指示器的功能、型式要求，包括终端类型、气候环境条件、功能、外形结构、显示、通信接口、材料及工艺要求、标志标识等。
本标准适用于杭州市电力局通信功能故障指示器的购买、检验、使用和验收。
2气候环境条件2.1使用环境条件2.1.1 工作海拔高度：≤1000m2.1.2 使用环境温度： -20℃～+55℃2.1.3 最大日温差： 25℃2.1.4 工作环境湿度：≤99%（相对湿度）2.1.5 抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同时作用持续三个正弦波安全系数 1.672.1.6 安装位置：室内或户外开关柜内2.1.7 可在有一定凝露的条件下正常工作。
2.2使用运行条件2.2.1 传感器安装于10kV电缆缆身，不使用螺栓/螺丝固定，免工具安装方式。
2.2.2 电网中性点接地方式：电网中性点经经消弧线圈接地或不接地系统。
3设备功能、技术要求3.1基本功能要求a)故障检测和报警指示功能：指示器实时监测线路短路和接地故障，当故障发生后，点亮本地报警指示灯；b)信号远传功能：检测到故障后，通过串行信号接口，将故障信息上传；c)自检功能：当指示灯未闪亮时，按下该键，面板上全部指示灯闪烁；d)手动复位功能：当有指示灯闪亮时，按下该键，指示灯熄灭，报警消除；e)自动复位功能：当报警指示超过预定时间（默认8小时），指示灯熄灭，自动定时复位；f)地址标识：装配在同一个串行网络中的指示器，每台都有唯一的地址标识，通过拨动机器内部的编码开关，可以改变地址以防地址冲突；g)链路测试：指示器每24小时向上级设备发送一心跳测试桢，如果未收到正确的确认桢，点亮通讯故障报警指示灯；h)通讯故障报警：指示器在上电、复位、故障信息上传、链路测试等时，会主动上报信息，如果未收到正确的确认桢，进行通讯故障报警；3.2设备技术要求3.2.1 短路故障报警a)报警电流：动作电流范围是400A至1600A，生产厂内连续可调，出厂默认为630A；b)延时：生产厂内40～300ms可调，出厂默认为40ms；c)精度：全温度范围误差＜±10%。
配电线路短路故障指示器技术规范书（2008.09）广西电网公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付7 运输要求8 技术服务1．总则1.1本规范适用于配电线路短路故障指示器（以下简称为指示器）的招标订货，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准。
1.3应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
应遵循的现行主要标准如下：GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.9-2001 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热GB/T17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术快速脉冲群抗扰度试验GB/T17626.5-1999 电磁兼容试验和测量技术浪涌抗扰度试验GB/T17626.8-2006 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术阻尼振荡波抗扰度试验GB/T4208-1993 外壳防护等级(IP代码)GB/T11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验1.4 供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过10只以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
辽宁省电力有限公司集中规模招标采购（**市供电公司）故障指示器专用技术规范二〇一一年三月1．总则1.1本技术规范适用于本次招标的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2招标设备严格执行现行国家标准和电力行业标准。
有矛盾时，按要求较高的标准执行。
应遵循的现行主要标准如下：GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验 A：低温GB/T2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.9-2001 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术快速脉冲群抗扰度试验GB/T17626.5-1999 电磁兼容试验和测量技术浪涌抗扰度试验GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术阻尼振荡波抗扰度试验GB/T4208-1993 外壳防护等级(IP代码)GB/T11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验2. 设备描述每台故障指示器包括三个部分：短路故障指示器（3支）、接地故障指示器、面板型故障指示器。
短路故障指示器：由电子元件和机械结构组成，安装在电力线缆上，线路正常运行时采集线路负荷电流；当线路发生故障时，对电力线路短路故障进行判断并给出指示信号的装置。
接地故障指示器：由电子元件和机械结构组成，安装在电力线路上，线路正常运行时采集线路零序电流；当线路发生故障时，对电力线路接地故障进行判断并给出指示信号的装置。
动作：在电力线路发生短路或接地故障后，指示器给出指示信号的过程。
自动复位：指示器动作之后，在设定的时间内或者在恢复送电后自动让指示信号复归的过程。
手动复位：4. 供货设备技术要求4.1 运行环境要求工作海拔高度：≤2000m使用环境温度： -35℃～+70℃最大日温差： 25℃工作环境湿度：≤99%（相对湿度）抗震能力：地面水平加速度 0.3g 地面垂直加速度0.15g同时作用持续三个正弦波安全系数 1.67。
安装位置：电力线路上防护等级： IP65可在有一定凝露及盐雾腐蚀的条件下正常工作。
4.2 性能要求安装位置：10KV电力线路防锈耐蚀：结构零件采用防锈防蚀材料安装方式：可带电安装和摘卸。
固定方式：短路故障指示器采用压力弹簧固定方式，接地故障指示器采用开口式穿心CT。
不得使用金属螺栓、抱箍、扎带等材料和方式进行固定。
在线运行：直接安装在电力线上，可长期户外运行显示方式：发光显示。
抑制涌流：杜绝合闸励磁涌流误动现象复位方式：定时复位短路故障识别：自动识别短路故障，自适应不同的线路负荷和变电站保护定值，无需设定动作值接地故障检测：支持零序电流过流检测法；同时兼容信号注入法，配合信号源使用，检测信号源发出的电流信号序列，实现接地故障的准确判断。
智能复位：故障排除后自动复位，无需人工干预，动作之后能按选定的复位时间自动复位或永久性故障恢复供电后复位；其他性能要求：卡线结构和塑料外壳均采用特殊材料和加工工艺，防水、防锈、防腐蚀；外壳和整体结构具有防震、防碰撞、防跌落损坏的设计措施。
指示器机械强度应保证在1米以下的高度自由落体到水泥地面时，要求性能和外观无损毁。
4.3技术参数要求工作电源：内置6V/2Ah锂电池，终生无需更换维护。
静态功耗：不大于0.05mW线路电压： 6～15 kV线路电流： 0～630 A电流采用精度：0～600 A范围内 5％或±3A短路故障检测灵敏度：自动适应负荷电流和变电站出线保护定值（速断/过流大于100A，延时时间小于3S，重合间隔大于0.2S）接地故障检测灵敏度：接地阻抗低于600Ω时可靠动作短耐受电流能力：31.5kA/2S故障复位时间： 3~24h可设定可动作次数：不小于5000次环境温度：＋70℃；最低温度：－35℃；最大日温差：25℃海拔高度：小于2000m环境湿度：小于100%抗震能力：地面水平加速度 0.3g，地面垂直加速度 0.15g，同时作持续三个正弦波，安全系数1.67防护等级： IP65重量：不大于500g5.投标设备其他技术条件5.1 安全特性5.1.1 绝缘电阻在正常试验大气条件下，指示器端子与外壳之间绝缘电阻值大于100MΩ。
5.1.2介质强度在正常试验大气条件下，指示器端子与外壳底部之间应能承受频率为50Hz、2500V、历时1min的工频耐压试验而无击穿、闪络现象，试验后，指示器性能正常。
5.1.3冲击电压在正常试验大气条件下，指示器端子与外壳底部之间应能承受1.2/50μs、5kV的标准雷电波的短时冲击电压试验，指示器无击穿、闪络和绝缘损坏现象，试验后，指示器性能正常。
5.2 电磁兼容性特性5.2.1静电放电干扰指示器应能承受GB/T 17626.2-2006规定的严酷等级为III级（8kV）的静电放电干扰。
在静电放电试验条件下指示器的状态不因为试验而改变，指示器性能正常。
5.2.2电快瞬变干扰指示器应能承受GB/T 17626.4-1998规定的严酷等级为IV级的电快瞬脉冲群干扰。
指示器的状态不因为试验而改变；指示器性能正常。
5.2.3浪涌（冲击）指示器应能承受GB/T 17626.5-1999规定的严酷等级为IV级的浪涌（冲击）干扰。
指示器的状态不因为试验而改变；指示器性能正常。
5.2.4射频电磁场干扰指示器应能承受GB/T 17626.3-2006规定的严酷等级为III级的射频电磁场辐射干扰。
指示器的状态不因为试验而改变, 指示器性能正常。
5.2.5 工频磁场干扰指示器应能承受GB/T 17626.8-2006规定的严酷等级为III的工频磁场干扰。
指示器的状态不因为试验而改变, 指示器性能正常。
5.2.6 阻尼振荡波干扰指示器应能承受GB/T 17626.12-1998规定的严酷等级为III的脉冲群干扰。
指示器的状态不因为试验而改变，指示器性能正常。
5.2.7 环境适应性5.2.7.1温度a) 指示器应满足GB/T 2423.1-2001规定的严酷等级为-35℃、2h的低温试验。
试验后，指示器功能正常。
b) 指示器应满足GB/T 2423.2-2001规定的严酷等级为70℃、2h的高温试验。
试验后，指示器功能正常。
”5.2.7.2湿热指示器应满足GB/T 2423.4-1993规定的严酷等级为II的交变湿热要求。
试验后，指示器性能正常。
5.2.7.3淋雨将指示器放置在70℃～80℃的热水中，保持2h，然后使水温自然降到室温保持24h，指示器探头部分显示窗内没有进水现象。
5.2.8 机械性能5.2.8.1振动指示器应能承受GB/T 11287-2000中规定的严酷等级为I级的振动响应和振动耐久试验。
试验后，指示器性能符合要求。
5.2.9 结构a) 塑料外壳表面没有明显的划痕、缺陷、变形、变色等现象；b) 环氧灌封面无缺陷、溢流等现象；c) 显示窗内无异物，可旋转部分颜色均匀且转动灵活；d) 金属部件表面涂层没有起泡、龟裂、脱落，金属部件动作20次以后无明显变形，金属零件没有锈蚀及其他机械损伤，紧固件紧固无松动。
表2货物需求及供货范围一览表2.3 图纸资料提交单位需确认的图纸资料应由投标人提交到表4所列的单位。
表4 投标人提交的需经确认的图纸资料及其接收单位2.4 工程概况2.4.1.1项目名称：********工程等7项工程2.4.1.2项目单位：******供电公司。
2.4.1.3工程规模：。
2.4.1.4工程地址：****。
2.4.1.5交通、运输：汽运。
2.4.1.6工程布置：。
2.4.1.7电气主接线：。
2.4.1.8电力系统情况：。
1）系统标称电压：10kV。
2）系统最高电压：12kV。
3）系统额定频率：50Hz。
4）安装地点：户外。
2.5 使用条件表5 使用条件注表中“项目单位要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
2.6 项目单位技术差异表项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在技术差异表中列出。
表6 项目单位技术差异表2.7 项目单位要求值项目单位应根据实际工程情况认真填写相应的技术参数响应表。
表7 项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）3 投标人响应部分3.1 技术偏差表投标人应逐项响应本技术规范中的要求，如有与本技术规范要求不一致的地方，应逐项在技术偏差表中列出。
表8 技术偏差表（投标人填写）3.2 投标产品的销售及运行业绩表9 投标产品的销售及运行业绩表（近五年）3.3 投标人需提供的设备图纸及资料投标文件中投标人应提供以下图纸及资料：1）说明书。
2）试验报告。
3.4 主要组部件材料表10 主要组部件材料表3.5 推荐的备品备件、专用工具和仪器仪表表11 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）。
