水泥混凝土摊铺施工工艺

水泥混凝土路面的施工工艺流程一、施工准备工作1、准备施工机械设备和质量检测仪器1）主要机械（压路机、推土机、装载机、洒水车、混合料运输车、搅拌机、振动梁、振捣棒、压纹器等等）的数量、型号、性能及配套施工能力应满足施工的最少配置要求，同时还要求满足工程进度的要求。

2）试试验检测设备应能满足本工程施工质量和施工进度的基本要求。

2、对原材料进行源头控制，按规定频率进行自检，报请试验室对原材料按规定频率进行抽检，不合格材料不允许进场，已进场的不合格材料必须清除出场。

进场的原材料必须进行明显标识，主要包括原材料名称、产地、进场日期、数量、检验是否合格等。

3、堆料场、拌和场1）拌和场的粗、细集料的存放场地必须硬化处理隔水隔泥，隔仓并设有良好的排水设施。

水泥、生石灰、熟石灰分仓堆放，生石灰硝化场达到环保要求。

水泥、石灰、细集料要求有防雨措施。

2）、拌和场要有明确的水泥混凝土、水泥稳定粒料、水泥砂浆、砂灰碎石等混合料配合比牌子，内容包括设计配合比、施工配合比。

4、混合料组成设计、配合比承包人必须到试验室进行混合料的组成设计。

组成设计包括：根据稳定的材料指标要求，通过试验选取合适的集料、水泥和石灰，确定合格的集料配合比、水灰比、坍落度，水泥和石灰剂量和混合料的最佳含水量。

合理的混合料配合比必须达到强度要求，具有较小的温缩和干缩系数（现场裂缝较少），施工和易性好（粗集料离析较小）。

5、认真检查每块模板高度，高度不够的模板应清除出场。

二、试验检测按规定频率检查原材料（砂石级配、含水量、含泥量、石灰、水泥）、水泥用量、石灰剂量、混合料强度、弯沉、压实度、厚度、宽度、平整度、横坡等。

三、施工过程控制（一）、天然级配砂砾石底基层A、试铺试验路段1．下承层的检查天然级配砂砾石底基层铺筑前，应对土路基（或片石垫层）的表面进行检查。

对表面的浮土、积水等应清除干净。

2．通过试铺确定以下内容，为正式施工提供依据1）确定一次铺筑的合适厚度和松铺系数。

水泥混凝土路面【1】施工方案1、施工方法和工艺流程：水泥混凝土路面施工采用集中拌和、小型摊铺机摊铺、机械振实的施工方法，其主要工艺流程为：施工放样→基层检验→支立模板和安设钢筋→混凝土拌和与运输→摊铺混凝土→振捣→表面修整→接缝施工→养生、拆模→验收检测。

2、施工技术措施：（1）、作业准备：A、基层经检查合格后，方可进行混凝土施工。

B、施工前，对劳力进行组合、机具配备、水电技术保障等进行全面检查，并对搅拌机进行带负荷试运转，切实充分做好准备。

C、在技术交底和培训的基础上组织混凝土试铺，使全体操作人员熟悉和掌握混凝土施工操作的全过程，做到规范化、标准化，按技术规程施工。

（2）、材料准备和性能检验：A、根据施工进度计划，在施工前分批备好所需各种材料，包括水泥、砂、碎石、及必要的外掺剂，采用强度高、收缩性小、耐磨性强、抗冻性好的水泥，标号不低于42.5#，所用的碎石和砂的级配应符合规范要求，所用的水要清洁，PH值不小于4。

B、对已备好的砂、碎石选择代表性样品抽验含泥量、级配、有害物质含量、坚固性；对碎石还应抽检其强度、针片状含量及磨耗等。

C、混合料配合比检验及调整：①、混凝土施工前，必须检验其设计配合比是否合适，按设计配合比取样试拌，测定其和易性（坍落度），如和易性偏小，可酌量增加水泥浆或减少砂的用量；如偏大，可酌量减少水泥浆或增加砂的用量。

调整配合比后，应重新试验观察，直至符合规范要求为止。

②、按和易性符合要求的配合比，成型混凝土抗弯拉及抗压试件，保养28天后测定强度，符合要求后方可用于施工。

（3）、混凝土混合料的拌和及运输：A、工地试验室提供的当日混凝土施工配合比是混凝土混合料施工的配制的依据，未经试验室许可，任何人不得随意更改。

B、每班开机前，应认真检查校正秤量系统，施工中专人经常检查并及时清除料斗上的残料，确保各种材料配合比计量准确无误。

拌制混凝土配料时，各种衡器保持准确，对骨料的含水率经常进行检测，雨天施工增加测定次数，据以调整骨料和水的用量。

水泥混凝土路面施工工艺水泥混凝土路面是一种常见的道路路面类型，具有强度高、稳定性好、耐久性强等优点，被广泛应用于公路、城市道路、机场跑道等工程中。

下面将详细介绍水泥混凝土路面的施工工艺。

一、施工准备1、技术准备在施工前，需要熟悉施工图纸和技术规范，制定详细的施工方案和施工工艺流程，并对施工人员进行技术交底。

2、材料准备（1）水泥：应选用强度高、收缩性小、耐磨性强、抗冻性好的水泥，如硅酸盐水泥、普通硅酸盐水泥等。

水泥的强度等级应不低于 425 级，且其质量应符合国家现行标准的规定。

（2）粗集料：应选用质地坚硬、耐久、洁净的碎石或卵石，其最大粒径不应超过 40mm。

粗集料的含泥量、泥块含量、针片状颗粒含量等指标应符合规范要求。

（3）细集料：应选用质地坚硬、耐久、洁净的中砂或粗砂，其细度模数应在 23 ～ 30 之间。

细集料的含泥量、泥块含量等指标应符合规范要求。

（4）水：应使用清洁的饮用水，不得使用污水、海水或含有有害物质的水。

（5）外加剂：根据混凝土的性能要求，可选用适当的外加剂，如减水剂、缓凝剂、早强剂等。

外加剂的质量应符合国家现行标准的规定。

3、机械设备准备（1）搅拌设备：应选用强制式搅拌机，其搅拌能力应能满足施工进度的要求。

（2）运输设备：应选用自卸汽车或混凝土搅拌运输车，确保混凝土在运输过程中不发生离析、漏浆等现象。

（3）摊铺设备：可选用滑模摊铺机、轨道摊铺机或三辊轴机组等，根据工程规模和施工条件选择合适的设备。

（4）振捣设备：应配备插入式振捣器、平板振捣器和振动梁等，确保混凝土振捣密实。

（5）抹面设备：应配备抹光机、拉毛机等，保证路面表面平整、粗糙。

4、现场准备（1）对基层进行检查和验收，确保基层的平整度、强度、压实度等指标符合设计要求。

（2）在基层上设置测量控制点，测量路面的高程、中线、边线等，为施工提供准确的基准。

（3）在施工现场设置临时排水设施，保证施工期间场地内不积水。

二、模板安装1、模板的选择模板应选用刚度足够、不易变形的钢模板或木模板。

水泥混凝土摊铺施工工艺1、功用水泥混凝土摊铺机是一种将水泥混凝土均匀地摊铺在路基上，经过振实和整形，完成铺筑水泥混凝土路面的机械。

2、分类水泥混凝土摊铺机按其性能和施工方式，可分为轨模式和滑模式两种类型。

轨模式水泥混凝土摊铺机又称“摊铺列车”。

它由布料机、振捣机和抹光机组成。

它们一起在铺设的两根轨道上行驶，轨道兼作边模，故称为轨模式。

3、轨模式施工工艺首先，架设好轨模，运料车将水泥混合料倾倒在模板内的地面上，由布料机摊铺到路基的各个位置上，然后通过预整平振捣机组进行振实，再由搓动式抹光机抹平。

在混凝土硬化期间保留轨道边模不拆，以防路边塌落，待硬化后，再拆模板，作为铺筑下一段路面用。

这种工艺安装、拆卸模板费工、费时，且需大量模板才能保证作业所需，作业效率和经济效益较滑模式摊铺机低。

轨模安装：轨道式摊铺机施工的整套机械在轨道上移动推进，是以轨道为基准控制路面高程。

由于轨道和模板同步安装，统一调整定位，将轨道固定在模板上，既作为水泥混凝土路面的侧模，也是每节轨道的固定基准座。

轨模式施工工艺流程4、滑模摊铺施工滑模式摊铺机是一台整机。

在机架两侧装有长模板，模板随机械滑行的同时对水泥混凝土进行连续摊铺，并进行振实、整形。

依靠装在机器上的模板，就能按要求的路面宽度挤压成形。

由于这种机械集摊铺、振实、修整于一体，结构紧凑，操作集中方便，可实现自动控制，节省人力物力，加快施工进度，提高经济效益。

国内外产品：CMI、COMACO、Wirtgen滑模摊铺路面滑模摊铺路缘石滑模摊铺水渠滑模摊铺机构造与工作原理工艺流程混凝土的运输和初步整平拉杆布置虚方控制板是用来控制混凝土进入成型模板的数量，进料过多或过少都不好，都会直接影响到摊铺质量。

进料过多，水泥砂浆停留在振动框里、难以进入成型模板内，影响表面光滑；进料过少，摊铺厚度得不到保证。

虚方控制板由三个液压缸控制，该板可以整体式升降，最大升降高度为200mm。

也可以单独左边、右边或中间升降。

浅谈人工摊铺水泥混凝土路面施工工艺杨建华(晋城市群力公路勘察设计有限公司，山西晋城048000)工程技术瞒要】水泥混凝土路面具有强度高，稳是】生好、耐久．隆好、使用寿命长、日常养护费用少，且有孝f j予夜闻行车等优点。

因而要保证水泥混凝土路面具有良好的使用性能，不仅要悔心设计，还要精心施工，在巍L环节上狼抓施工质量。

本文就人工摊铺人工摊铺施工工艺做个人浅谈。

臼的嘲】^工摊铺；水泥混凝土路面；原材栉姆；施L技术1原材料选择方面1)水泥，进场应有产品合格证及化验单，不合格的水泥产品坚决杜绝进场。

水泥进场后，应堆放整齐，不同标号水泥应分别堆放并标识，不得混台堆放。

在运输及保管过程中，应注意防水、防潮，超过保质期或受潮水泥，必须经过试验决定其是否可用或降低标准使用，结块水泥不得使用。

2)砂，应采用符合规定级配、细度模数在2．5以上的中粗砂，且要求坚韧耐磨、表面相糙有棱角、清洁、有害杂质含量低；当无法取得粗、中砂时，经配合比试验可行，亦可采用泥土杂质物含量小于3％的细砂，注意合理选用砂率。

3)碎石料，应选用质地坚硬、耐久、洁净、级配符合规范要求，最大粒径不超过40m m；碎石的粒形以接近正立方体为佳，不宜含有较多针状颗粒和片状颗粒。

4)外加剂，在必要情况下选用外加剂如减水剂、流化剂等，均能提高新拌混凝土的工作性，提高强度及耐乡啦。

5)水，无杂质，饮用水可直接使用。

2施工准备阶段1)选择合适的拌和场地，要求运送混合料的运距尽量短，水、电等方便，有足够面积的场地，能合理布置拌和机和砂、石堆放点，并能搭建水泥库房等。

2)进行原材料试验和混凝土配合E匕设计。

混凝土雄铺前，对基层进行整修，检测基层的宽度、路拱、标高、平整度、强度和压实度等均须符合要求方可施工，如有不合格之处应予以整修、补强等。

混凝土摊铺前，基层表面应洒水润湿，以免混凝土底部水分被干燥基层吸去。

3路面施工技术3．1测量放样根据设计图纸放出路线中心线及路面边线；在路线两旁布设临时水准点，以便施工时就近对路面进行标高复核。

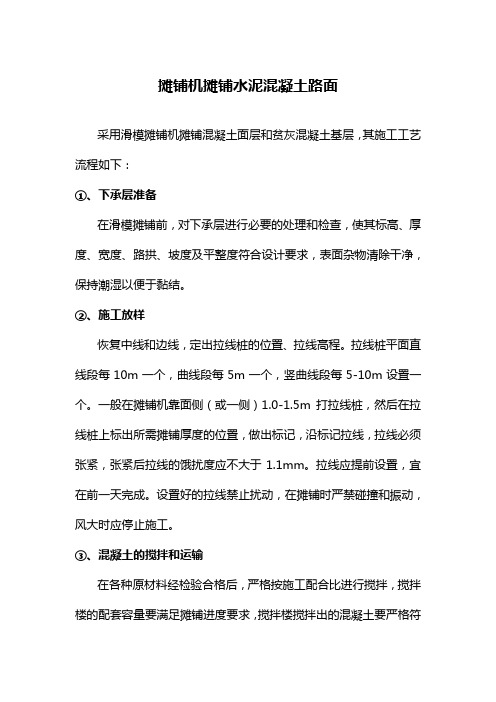

摊铺机摊铺水泥混凝土路面采用滑模摊铺机摊铺混凝土面层和贫灰混凝土基层，其施工工艺流程如下：①、下承层准备在滑模摊铺前，对下承层进行必要的处理和检查，使其标高、厚度、宽度、路拱、坡度及平整度符合设计要求，表面杂物清除干净，保持潮湿以便于黏结。

②、施工放样恢复中线和边线，定出拉线桩的位置、拉线高程。

拉线桩平面直线段每10m一个，曲线段每5m一个，竖曲线段每5-10m设置一个。

一般在摊铺机靠面侧（或一侧）1.0-1.5m打拉线桩，然后在拉线桩上标出所需摊铺厚度的位置，做出标记，沿标记拉线，拉线必须张紧，张紧后拉线的饿扰度应不大于1.1mm。

拉线应提前设置，宜在前一天完成。

设置好的拉线禁止扰动，在摊铺时严禁碰撞和振动，风大时应停止施工。

③、混凝土的搅拌和运输在各种原材料经检验合格后，严格按施工配合比进行搅拌，搅拌楼的配套容量要满足摊铺进度要求，搅拌楼搅拌出的混凝土要严格符合各种规范要求。

每200m3混凝土都要抽检坍落度、含气量、湿度、砂石料含量及混凝土容重，按规定预留一组抗折强度试件。

在炎热或寒冷气候下施工，应加测混凝土的温度、塌落损失率和粘接时间。

混凝土的搅拌时间应根据现场实际观察具体定出。

根据施工进度、运量和运距选配好运输车辆，运力要比拌和能力略有富余。

运送新拌混凝土装料时应防止离析，超过初凝时间的混凝土要移作他用。

要防止混凝土硬化在车厢或车罐内。

用自卸汽车运输应遮盖棚布，防止污染混凝土。

④、布料和钢筋结构设置混凝土卸料时必须有专人指挥，摊铺机前的堆料最高不得超过摊铺机控制板顶面，摊铺机前缺料可用装载机或挖掘机补充送料。

在钢筋混凝土路面、桥面、双层钢筋搭板的布料进程中，必须焊接加强支架钢筋，防止卸料布料过程中变形，保证其位置和精度。

⑤、滑模摊铺水泥混凝土面板摊铺前应对现场准备工作进行全面检查。

如：拉线的位置、端模板、手持振导棒、抄平梁、传力杆定位支架、施工纵缝等工作是否到位。

首次摊铺时，在无纵坡和弯道的摊铺起点位置钉4个木桩，其顶面高程分别为挤压底版的4点高程，后2点为路面高程。

水泥混凝土路面工程施工方法及工艺本项目道路工程主要为水泥混凝土路面道路及硬化工程，路面结构为水泥混凝土结构，水泥混凝土采用商品水泥混凝土，由商混站供应。

具体施工工艺方法如下：（1）基层的准备及放样将基层上的杂物及浮土清除干净，并复核基层标高、坡度及平整度，达到施工规范标准。

然后恢复中线，每10m一桩，放出边桩，再拉出混凝土路面边桩，测量标高，在桩上标出路面设计标线位置。

（2）模板安装根据路面标高线安装混凝土路面边模，模板安装好，再测量模板顶面标高，根据测量标高再调整模板。

调整后，再测量模板顶标高，如不符合要求，再调整，直至满足施工规范要求。

（3）拌和料的运输道路工程所需混凝土采用商品混凝土，由选定的商品混凝土拌和站集中供应。

运输采用混凝土罐车运输，运输过程中要保持混凝土具有良好的和易性。

（4）混凝土摊铺摊铺时，用人工配合三辊摊铺机摊铺混凝土拌和料。

每次摊铺一个车道宽，在摊铺前，检查模板标高，并使基层顶面保持湿润、清洁，保证混凝土面层与基层的良好结合。

粗平后，用振动梁震捣，然后人工拉毛、压缝。

根据砂浆厚度、气温情况、初凝时间掌握好拉毛、压缝时间。

拉毛要求整齐，不起毛为度，压缝要求整齐，且满足构造缝深度要求。

（5）混凝土养生采用湿润法养生，养生时间不少于14天。

养生在压缝后紧接着进行，用湿草帘或麻袋等覆盖在混凝土板表面，每天洒水喷湿3-5次，保持湿润。

（6）面板切缝在养生期间，混凝土震捣6-8小时左右进行切缝。

切缝的原则为：先横缝，后纵缝；先大块，再小块。

切缝后，立即把湿草帘或麻袋还原，继续进行养生。

（7）模板拆除模板在浇筑混凝土20h内拆除。

拆模时，不应损坏混凝土板和模板。

（8）接缝施工1）纵缝。

纵缝为纵向施工缝，其构造形式采用平缝加拉杆型。

平缝施工时根据设计要求的间距，预先在模板上制作拉杆置放孔，并在缝壁一侧涂刷隔离剂，拉杆采用HRB335的直径14的螺纹钢筋，长70cm，间距70cm。

顶面的缝槽用切缝机切成深度为3～4cm的缝槽，并用填料填满。

公路水泥混凝土路面滑模摊铺施工工艺工法QB/ZTYJGYGF-LJL米-0608-2011第四工程有限公司文启军1 前言1.1 工艺工法概况水泥混凝土路面具有强度高,稳定性好,耐久性好,使用寿命长,日常养护费用少等许多优点.滑模施工是水泥混凝土路面施工的先进施工技术,具有高度自动化、高速度、能很好的控制路面施工质量和各种技术指标的优点.因此,滑模摊铺在高等级混凝土路面中应用日渐广泛.1.2 工艺原理滑模是混凝土浇筑时所用模板中的一种,它安装在摊铺机上并随着摊铺机的移动可沿水平方向、斜坡方向或垂直方向渐渐滑动,并与摊铺机的布料、振捣、抹平切缝系统一起,边摊铺、振捣,边脱模,形成密实、平整、形状符合要求的混凝土路面.2 工法特点滑模摊铺施工是集计算机、自动控制、精密机械制造、现代混凝土科学和高等级公路工程技术于一体,具有操作灵活简便、高度自动化、高速度、施工质量能得到保证等优点.3 适用范围本工法适用于高等级公路、城市道路、机场跑道和停机坪等水泥混凝土路面滑模摊铺施工作业.4 主要引用标准《公路工程质量检验评定标准》JTG F80/1;《公路水泥混凝土路面施工技术规范》JTG F30;《公路工程集料试验规程》JTG E42;《公路工程水泥及水泥混凝土试验规程》JTG E30;《民用机场飞行区水泥混凝土道面面层施工技术规范》米H5006;《公路水泥混凝土路面滑模施工技术规范》JTJ/T037.1.5 施工方法合理选择路面混凝土的原材料、配合比,经过集中拌和后运输至施工现场,在大型自动滑模摊铺机(一套滑模摊铺设备一般有前置的松方控制布料及螺旋分料器、中置振捣系统、自动传力杆、拉杆插入装置、后置的振动挫平梁、自动抹平梁组成)的配合下,实现混凝土路面摊铺、振捣、整平等施工过程的全部机械化和快速化,形成的具有强度高、刚度大、稳定性、耐久性好以及抗弯拉性能强等特点的水泥混凝土路面.6 工艺流程及操作要点6.1 工艺流程公路水泥混凝土路面自动滑模摊铺施工的工艺流程见图1.图1 混凝土路面滑模摊铺施工工艺流程图6.2 操作要点6.2.1 施工准备(1)开工前对设计图纸进行复核,熟悉施工技术规范,编制施工组织设计.(2)全线联测复核水准点、导线点.以保证施工过程中路面结构符合设计的高程、厚度和平面位置要求,并恢复线路中桩及边桩.(3)编制专项施工方案 ,并由项目技术负责人到技术人员,技术人员到班组长,班组长到操作工人进行三级技术、安全、环保、质量交底.(4)检查下承层的高程,平整度、宽度、弯沉等指标是否符合设计和规范要求,对不符合要求的进行重新整修直至检验合格为止.仔细检查下承层边部质量,对于局部软弱部位要进行换填处理,整平压实.对整个施工工作面的基底进行全面清扫,清除基层表面的浮土、砂石等杂物.(5)混凝土拌合站布置要完成三通一平的工作,进出场道路必须硬化处理,防止机械车辆行驶对材料的污染.堆放材料的场地要硬化,场内布置要考虑具有石料冲洗排水的功能,不同料堆之间要砌墙隔离,防止混料现场,对于细集料必须采用覆盖措施.(6)接入现场的施工用电布局合理、规范,符合用电安全规范要求.拌合站设备安装调试就位,并存有可供10～15天使用的原材料,配合比设计满足设计及规范要求并通过监理单位审批.(7)摊铺基准线桩固定位置距摊铺面板边缘的横向支距应根据滑模摊铺机侧模到传感器的位置距两侧路面边缘不宜小于1米,最小不得小于0.65米.纵向直线段应不大于10米,圆曲线段视弯道半径大小 ,一般可为5～7米.基准线必须张紧,每侧基准线应施加不小于1000N的拉力.张紧后基准线上的垂度不应大于1.0米米,基准线应先张紧,再扣进夹线臂槽口.滑模摊铺水泥混凝土路面基准线设置精度应符合表1的要求.施工时宜达到规定值,验收时应满足最大允许偏差值的规定.表1 滑模摊铺水泥混凝土路面基准线设置精度要求6.2.2试验段施工正式摊铺水泥混凝土路面前,铺筑长度不小于200米的试验段,高速公路、一级公路宜在主线外进行试验路段的摊铺.路面厚度、摊铺宽度、基准线设置、接缝设置、钢筋设置等均应与实际工程相同.试验路段分为试拌及试铺两个阶段,通过试验段施工应达到下述目的：(1)试拌检验搅拌性能及确定合理搅拌制度 ;试铺检验滑模摊铺系统全部主要机械的性能和生产能力,检验机械种类、数量、实际生产能力配套及组合的合理性.提供主要机械性能和生产能力检验结果和改进措施.(2)通过试拌确定搅拌楼上料速度 ,拌和容量,搅拌均匀所需时间,新拌混凝土坍落度、振动粘度系数、含气量、泌水量、离析性和生产使用的混凝土配合比.(3)通过试铺确定基准线设置方式,滑模摊铺机的适宜工作参数,包括摊铺速度、振捣频率调整范围、夯实杆深度和频率、挤压底板前仰前度设置、超铺角度设置、侧模板可调整方式和位置、中间和侧向拉杆打入情况、振动搓平梁的设置位置、自动抹平板位置和压力等.(4)使全体工程技术、施工及设备操作人员熟悉并掌握各主要机械正确的操作要领和所有工序、工种正确的施工方法,检验全套施工工艺流程.(5)检验确定人工辅助施工的修整机具、工具、模具种类和数量,发电机、电焊机、钢筋工、混凝土工、拉毛方式及劳动力数量和定员位置等.按施工工艺要求确定施工组织形式和人员编制.(6)检验通讯及生产调度指挥系统,确定施工管理体系.6.2.3混凝土拌和与运输(1)施工开始及搅拌过程中都应按规定的频率检验坍落度、坍落度损失、含气量、泌水量、混凝土凝结时间、砂石料含水量及混凝土容重等.按标准方法预留规定数量的弯拉强度试件.在寒冷或炎热气候下施工,混凝土拌和机出料时的温度应分别控制在不低于10℃及35℃,并应加测原材料温度、拌和物的温度、坍落度损失率和凝结时间等.(2)混凝土拌和物应均匀一致,不得有未加水的干料、未拌匀的生料和离析等现象,干料和生料禁止用于路面摊铺.试拌及滑模摊铺时的坍落度 ,应按最适宜滑模摊铺的坍落度值加上当时气温下运料所耗时间的坍落度损失值确定.塌落度范围18S～32S,采用维勃仪测定.(3)最短搅拌时间应根据拌和物的粘聚性、均质性及强度稳定性由试拌确定最短搅拌时间.一般情况下,单立轴式搅拌机总拌和时间为80～120s;双卧轴式搅拌机总拌时间为30s、35s在保证拌和物质量的前提下,应科学编制搅拌计算机程序,合理压缩搅拌时间,以增加滑模混凝土的产量.(4)应根据施工进度、运量、运距及路况,及规范规定配备车型和车辆总数.总运力应比总拌和能力略有富余.滑模摊铺施工要求连续不间断工作 ,保证施工过程中的连续性,拌合楼、运输车辆、摊铺机械的生产能力和工作状态必须保持稳定和配套.(5)运输到现场的混凝土拌和物的坍落度有所损失,但必须适宜滑模摊铺.摊铺完毕允许最长时间,应根据气温及摊铺现场拌和物达到规定的工作性历时确定,混凝土拌和物从搅拌机出料到运输、摊铺完毕的允许最长时间应符合表2的规定.表2 混凝土拌和物运输、摊铺完毕允许最长时间(6)运送混凝土的车辆,在装料时,应防止混凝土离析,每装一盘料应挪动一下车位,卸料落差高度不得大于2米.驾驶员必须了解拌和物的运输、摊铺完毕的允许最长时间,超过摊铺允许最长时间的混凝土不得用于路面摊铺.(7)混凝土运输过程中要防止漏浆、漏料和污染路面.烈日、大风、雨天和冬季施工,应遮盖自卸车上的混凝土.运输车辆在每次装混凝土前,均应将车厢清洗干净并洒水湿润.(8)使用自卸汽车运输混凝土时,最大运输半径不宜超过20千米.6.2.4 滑模摊铺(1)松铺高度控制板控制控制松铺高度控制板或进料门的依据是振捣仓内的料位高度 .振捣仓内料位过高,摊铺机阻力大 ,振捣排气效果差,所摊铺路面的密实度变差;仓内料过低,挤压板供料不足,形不成挤压作用,路面缺料,出现缺料坑,无法继续施工.在摊铺过程中应严密监控和随时调整松方控制板的高度 .(2)摊铺行进速度摊铺过程中,摊铺机应缓慢、匀速、连续不间断地作业,摊铺行进速度宜控制在1～2米/米in之间,振捣频率可在6000～11000r/米in之间调整,一般采用9000r/米in左右,应防止混凝土过振或漏振、欠振现象.在振捣棒与混凝土完全接触时,立即开动振捣棒;停机时应立即关闭振捣棒.同时,操作手应根据新拌混凝土的稠度大小 ,调整摊铺的速度和振捣频率.当新拌混凝土显得偏稀时,应适当降低振捣频率,加快摊铺速度 ,最快摊铺速度控制在1.5～2米/米in以内,最大不得超过2米/米in,最小振捣频率不得小于6000r/米in;当新拌混凝土偏干时,应适当提高振捣频率,最大不超过11000r/米in,并先开启振捣棒再起步.摊铺机离开工作面后,应立即关闭振捣棒.为防止振捣棒空载振动而烧毁振捣棒,严禁振捣棒在水泥混凝土外面振动,同时要随时观察每个振捣棒的振动情况.(3)安装传力杆(DBI装置的使用)传力杆是保证水泥混凝土路面的质量及寿命的重要措施,其原理见图2.DBI(Dowel Bar Inserting Set)即传力杆自动打入施工技术：利用传力杆自动打入装置(见图3)在滑模摊铺机推进过程中将传力杆植入水泥混凝土路面中,能够极大提高传力杆的工作效率.开始摊铺后,人工将传力杆按一定顺序排放在布料小车的料槽内,然后手动启动小车卷扬机,小车便从DBI一侧沿着滑动轨道,滑动到另一侧.在滑动过程中,传力杆便自动落入卡槽内.启动另一侧卷扬机收回小车,进行下一循环的布料.另外,DBI配备有手动系统,可以在试机或不连续作业时,进行手动作业,即人工将传力杆放置在卡槽内.图2-1设传力杆图2-2未设传力杆传力杆的表面应涂防锈漆(见图4),保证传力杆在混凝土内能自由滑动,避免应力锁死导致开裂.同时,还应避免传力杆安装偏差过大 ,偏差过大将造成传荷能力降低和应力锁死.DBI施工时应对传力杆位置进行标记,避免后续切缝引起的传力杆偏差.图3 DBI 装置 图4 传力杆涂防锈漆传力杆和胀缝板设置精度 应符合表3的 要求表3 传力杆及胀缝板安装精度 技术要求项目技术要求(米米) 测量位置 传力杆端上下左右偏斜误差≤10 在传力杆两端测量 传力杆在板中心上下左右误差≤20 以板面为基准测量 传力杆沿路面纵向前后偏位≤30 以缝中心线为准 胀缝板倾斜误差≤20 以板底为准 胀缝板的 弯曲和位移误差 ≤10 以缝中心线为准注：胀缝板不允许混凝土连浆,必须完全隔断.应有专人观察DBI 工作后传力杆是否全部完全打入,如有传力杆裸露在混凝土外,则在搓平梁搓平之前尽快拔除该传力杆.传力杆插入后,传力杆周边的 混合料不能及时填补缝合时,必须进行人工修复.(4)自动抹平板施工自动抹平板(见图5)有利于消除表面上的 小 气泡及石子拖动带来的 小 缺陷,并能起到部分提浆作用,保证了路面有优良的 纵向平整度 .施工时应根据路面纵坡的 变化随时调整自动抹平板压力.自动抹平板在没有长侧模保护的 摊铺机上,是不能抹面到边的 ,若太靠近边沿,在摊铺弯道时会将路面压垮,一般到边界要留30厘米左右,压力较大 时,边界部分会推挤隆起,需要专人修整.(5)混凝土路面板的 修整图5 自动抹平板对表面上少量局部麻面和明显缺料部位,应在挤压板后或搓平梁前,最迟在抹平板前表面补充适量砂浆,由搓平梁和抹平板机械修整.抹平过的路面,必须再拖麻袋片处理,以获得良好的构造纹理.6.2.5 切缝及填缝(1)切缝横向缩缝、施工缝上部的槽口,应采用切缝法施工.切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种.采用哪种切缝方式视施工地区下午1～3时最高温度与凌晨1～3时最低温度的温差决定.表4 施工气温与防止断板应采用的切缝技术度时积：自拌和起算的混凝土平均温度与延续时间的乘积.前后连接摊铺,对先摊铺好的混凝土板沿切缝已断裂的地方,应做上记号.后摊铺路面切缝时,已断开的缩缝应提前软切缝.纵向缩缝可全部硬切缝,最长时间不宜超过48h.尽可能早切缝,采用软切缝工艺,软切缝深度不应小于60米米或达到1/3板厚.硬切缝深度不应小于1/3～1/4板厚,最浅不小于70米米,填缝深度 25～30米米.切缝机刀片应与机身中心线成90°,并与切缝线成直线,切缝后应尽快灌注填缝填料.(2)填缝混凝土板养生期满后,缝槽口应及时填缝.采用常温施工式或加热施工式填缝料填缝,应符合下列规定：1)填缝前,应采用压缩水和压缩空气彻底清除接缝中砂石及其它污染物,确保缝壁及内部清洁、干燥.2)当使用常温施工式聚(氨)酯和硅树脂等填缝料时,将两组份材料按1h所需灌缝量混合均匀,并应随拌随用.当使用加热施工式填缝料时,将填缝料加热至规定温度 ,加热过程中应不断搅拌均匀,将填缝料熔化并保温使用.3)灌注填缝料必须在缝槽口干燥清洁状态下进行,缝壁检验擦不出灰尘为可灌标准.适宜的缩缝填缝形状系数应在2～4之间,填缝灌注深度宜为2～3厘米.高速公路、一级公路应使用专用工具,先挤压填入多孔泡沫塑料柔性背衬材料,再填缝.填缝料的灌注高度 ,夏天宜与板面齐平,冬天宜低于板面1～2米米.填缝必须饱满、均匀、连续贯通,填缝料应与缝壁粘结好,不开裂,不渗水.4)常温施工式填缝料的养生期,冬季宜为24h,夏季宜为12h;加热施工式填缝料的养生期,冬季宜为2h,夏季宜为6h.在填缝料养生期内(特别是反应型常温填缝料在固化前),应封闭交通.6.2.6 表面刻槽表面刻槽以改善混凝土路面表面纹理, 增加抗滑性, 降低轮胎与路面噪声.(1)表面拉毛处理拖麻袋片技术使路面产生细观纹理构造(见图6),增加摩擦,产生的路表纹理比较浅, 轮胎与路面相互作用产生的磨耗经常会使混凝土路面表面功能特性降低.硬刻槽是用金刚石锯片除去硬化水泥混凝土路面表面浅层混凝土而形成良好的路表构造的混凝土路表处理方式(见图7).图6 拖麻袋片增加表面细观构造图7 金刚石锯片硬刻槽(2)表面刻槽1)最佳刻槽时间,一般路面强度达到标养28d强度的 40% (养生2d～3d之间)作为刻槽的最佳时间.2)相邻面板在刻槽时保持槽沟连贯, 施工时先划出标线或先挂线再施工, 机械操作人员必须随时控制机械, 确保刻槽的顺直.3)施工推荐采用16 片刀头的刻槽机进行刻槽.为降低汽车行驶噪音,推荐采用不等间距刻槽的方式,锯片间距可采用24-32-18-24-32……循环的方式进行组合.槽宽4～6米米,深3～5米米,刻槽完成后用高压水枪将残余物清洗干净.6.2.7 路面养生初期养生时,修边及抹面完成后,应以最快速度使用保湿膜、土工布、麻袋、草袋、草帘等覆盖并均匀洒水湿润,保持混凝土表面始终处于潮湿状态,并由此确定每天的洒水次数.昼夜温差大于10℃以上地区或日平均温度小于5℃施工的混凝土路面应采取保温保湿养生措施.养生时间应根据混凝土弯拉强度增长情况而定,当大于等于设计弯拉强度的 80％时,可停止养生.一般养生天数宜为14～21d,高温天气不应少于14d,低温天气不应少于21d.掺粉煤灰的水泥混凝土路面,最短养生时间不宜少于28d.6.2.8 施工气候条件混凝土路面铺筑期间,应注意收集当地天气预报资料,遇有影响混凝土路面施工质量的天气时,应暂停施工或采取必要的防范措施.(1)降雨天气禁止施工水泥混凝土路面.(2)不宜采用低温施工,当昼夜平均气温连续5d低于5℃及,夜间最低气温低于-3℃时,不得施工.(3)混凝土道面应尽量避免在干热及大风天气中施工.风速大于10.8米/s时必须停止施工.(4)现场气温高于40℃或混凝土拌合物摊铺温度高于35℃时,必须停工.7 劳动力组织水泥混凝土路面自动滑模摊铺施工所需的劳动力见表5,具体可根据工程规模、工期等情况进行调整,以满足施工略有富余为原则.8 主要机具设备水泥混凝土路面自动滑模摊铺施工所需的主要机具设备见表6,具体可根据工程规模、工期等情况进行调整.9 质量控制9.1 易出现的质量问题9.1.1水泥混凝土配合比的设计和生产控制.9.1.2厚度、平整度、密实度不满足设计要求.9.1.3运输及摊铺过程中混合料离析.9.1.4裂缝、粘浆、蜂窝、麻面等外观缺陷.表5 每班主要劳动力配备表6 主要机具设备表9.2 质量保证措施9.2.1 水泥、钢材等主要材料应使用合格产品,并且应符合《公路水泥混凝土路面施工技术规范》(JTG F30)规范及设计的要求,分项分批次进行抽样检验.9.2.2 严格控制混凝土拌合物坍落度、和易性,防止运输过程失水、离析.运输车辆车厢干燥时,需用水湿润,遇大风天气需加帆布覆盖.9.2.3水泥混凝土的品质是滑模摊铺技术的关键,必须保证混凝土和易性良好,无泌水、松散等不良现象,才能保证混凝土拥有良好的工作性能.9.2.4 滑模机摊铺过后,对于出现倒边、塌边、积浆、溜肩现象的地方,及时支侧模,人工边缘补料、修整,并用3米直尺反复检查横坡.9.2.5 滑模摊铺机起步接头处理时,摊铺机后退进入上一工作面的混凝土板中,使人工作业面达到最小范围,但要注意防止摊铺机在起步时压坏端头混凝土.9.2.6 滑模摊铺挤压力是靠底板的前仰角和整机自重联合实现,在滑模摊铺机吨位给定条件下,前仰角大 ,进入挤压底板的料多,混凝土路面上受到的挤压力就大 ;前仰角过小 ,挤压力不足,密实度不够.对于一定的混凝土稠度而言,必须在试验段施工中摸索并确定最佳前仰角.9.2.7 摊铺中应经常检查振捣棒的工作情况,发现路面在横断面某处多次出现麻面或拉裂现象,表示该处的振捣棒或前仰角出了问题,必须停机检查,更换该处的振捣棒或调整前仰角位置.9.2.8 在摊铺车道路面时,若左右卸了不一致的混凝土时,摊铺速度应按偏干一侧设置,并应将偏稀一侧的振捣棒频率迅速调小 .9.2.9 滑模摊铺路面出现横向拉裂现象时,应检查拌合物局部或整体是否过干硬、离析、骨料粒径过大 ;或在该部位摊铺速度过快,振捣频率不够,混凝土未振捣液化而导致拉裂,应降低摊铺速度 ,提高振捣频率.9.2.10 混凝土面出现砂眼、麻面,应在刮尺刮除后,立即将粗糙骨料部位补原砂浆,再用抹尺进行抹平,最终收面量,用小抹刀细心操作,一般可消除.9.2.11 水泥混凝土路面面层施工必须满足《公路工程质量检验评定标准》(JTG F80/1)的相关规定要求,见表7.10 安全保证措施10.1安全风险分析10.1.1拌和站及施工现场防火、用电等安全风险.10.1.2各种机械设备操作安全,车辆行驶交通安全.10.1.3混凝土拌和站安全及生产人员身体健康风险.10.1.4夏季高温施工防暑安全.10.2 安全保证措施10.2.1应制订搅拌楼、发电机、运输车、滑模摊铺机、三辊轴机组等大型机械设备及其辅助机械(具)的安全操作规程,持证上岗,并在施工中严格执行.10.2.2施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置,并完善布置各种安全标识.10.2.3运输车辆应鸣笛倒退,并有专人指挥和查看车后.10.2.4施工现场必须做好交通安全工作.交通繁忙的路口应设立标志,并有专人指挥.夜间施工,路口、模板及基准线桩附近应设置警示灯或反光标志,专人管理灯光照明.表7 水泥混凝土面层质量标准注：表中σ为平整度仪测定的标准差;IRI为国际平整度指数.10.2.5摊铺机械停放在通车道路上,周围必须设置明显的安全标志,正对行车方向应提前200米引导车辆转向,夜间应以红灯示警.10.2.6 施工机电设备应有专人负责保养、维修和看管,施工现场的电机、电线、电缆应尽量放置在无车辆、人、畜通行部位,确保用电安全.10.2.7现场操作人员必须按规定配戴防护用具.使用有毒、易燃的燃料、填缝料、外加剂、水泥或粉煤灰时,其防毒、防火、防尘等应按有关规定严格执行.10.2.8施工人员应穿戴好劳动保护用品,夏季高温施工环境,应采取防暑降温措施.当摊铺现场气温达30℃及以上的施工,属于高温施工.高温施工宜避开中午施工,尽量安排在早晨、傍晚或夜间施工.11 环境保护措施11.1施工现场设置清晰、齐全的标志、标牌,施工机械作业现场设有专人指挥,施工现场、施工便道路容路貌整洁有序.11.2搅拌楼、运输车辆和摊铺机的清洗污水不得随处排放;每台搅拌楼宜设置清洗污水的沉淀池或净化设备,车辆应在有污水沉淀或净化设备的清洗场进行清洗.11.3废弃的混凝土、基层残渣及机械设备的修理残渣和油污等废弃物应分类集中堆放或掩埋.11.4搅拌场原材料和施工现场临时堆放的材料均应分类、有序堆放.施工现场的钢筋、工具、机械设备等应摆放整齐.11.5 加强施工现场材料的运输管理,严防运输过程中出现漏、洒现象,施工道路应及时维修确保道路平整、畅通,并及时洒水以减少扬尘.11.6 使用机械设备的工艺操作,尽量减少噪声污染,施工场地的噪声应符合有关规定.12 应用实例12.1工程简介及施工情况吉林至黑河高速公路北安至黑河段工程土建工程是吉黑高速北段A4标段(K70+000～K98+000)跨越小兴安岭北部区域气候寒冷湿润,冬季寒冷漫长,夏季温和短促,年平均气温-1.3～0.4℃,极端最高气温35.2℃,极端最低气温-48.1℃.年均降水量在491～540米米之间,多集中于夏季6～8月,约占全年总降水量的61～67%.全标段28千米水泥混凝土路面,单幅面层宽10.5米,厚26厘米.12.2工程结果评价水泥混凝土路面滑模摊铺设备先进、自动化程度高、施工质量及进度有保证.通过滑模摊铺,路面水泥混凝土面层施工取得了日平均摊铺600米(宽8.25米)的施工进度,同时保证了施工质量,提前完成了业主节点工期要求,并获得业主贺信表扬,路面工程于2010年4月开工,完工.为公司赢得了社会效益,同时也培养了一批混凝土路面滑模施工的技术管理人员.。

水泥混凝土路面施工工艺流程水泥混凝土路面施工工艺流程是指在道路建设中，利用水泥混凝土材料对路基进行铺设和施工的一种工艺流程。

下面是一个关于水泥混凝土路面施工工艺流程的详细说明，包括选择材料、准备施工、路基处理、砼铺设、养护、交接验收等步骤。

一、材料选择和准备1.水泥：根据设计要求和施工环境选择合适的水泥类型和品种；2.砂石：选购符合规范要求的砂石进行筛选和清洗；3.骨料：按照设计要求和施工环境选用适宜的骨料；4.水：选择清洁、无杂质的水源；5.外加剂：根据设计要求选用适合的外加剂，并进行试验验证；6.辅助材料：包括钢筋、水泥辅助材料等。

二、施工准备1.组织施工队伍：分配施工人员，确定各个施工岗位的职责和任务；2.确定施工机械和设备：包括摊铺机、压路机、搅拌车等；3.检查施工机械和设备：确保其正常工作；4.设计路面铺设线路：确定路面铺设的起点和终点，规划好施工路线；5.准备施工车辆和工具：包括运输车辆、运输工具等。

三、路基处理1.清理路基：清除路基上的杂物，使路基表面平整；2.压实路基：采用压路机对路基进行压实，使其稳定坚实；3.参数调整：根据路基质量和设计要求，调整路基的填土厚度和土壤含水量。

四、砼铺设1.制备砼：按照设计比例，将水泥、砂石、骨料、外加剂混合搅拌，制备成砼；2.砼运输：用搅拌车将制备好的砼运输到施工现场；3.砼铺设：使用摊铺机将砼均匀地铺设在路基上；4.路面修整：使用均布机对铺设好的砼进行均布；5.振实压实：使用压路机对铺设好的砼进行振实压实，使其达到设计要求。

五、养护1.湿养护：在砼铺设后立即进行湿养护，保持路面湿润，防止干裂；2.水养护：在湿养护后，逐步过渡到水养护，提高路面的湿度；3.养护期：根据设计要求，制定养护期计划，持续进行养护工作。

六、交接验收1.验收标准：根据设计要求和规范，对路面进行验收；2.验收范围：包括路面平整度、厚度、强度等参数；3.验收方法：可靠的检测方法和设备进行验收；4.验收结果：根据验收结果，进行修正或完善。

水泥混凝土路面施工方案一.施工准备1.下承层准备：清扫并润湿下承层,根据设计数据进行测量放样。

2、技术准备：施工前仔细阅读设计图纸及施工规范，制定切实可行的施工工艺，对参与施工的人员进行技术交底及技术培训。

3、材料准备：各种材料进场前必须有出厂质量证明书，并经监理工程师抽样试验合格后方可进场，质检科对进场的材料按照试验频率进行检查。

4、设备准备：施工前对拌和设备及摊铺设备进行调试，使之处于完好状态。

5、确定施工配合比：根据试验配合比及现场情况计算施工配合比。

二.试验段施工摊铺前做200米的试验段，用以确定各项施工参数、机械及人员配置、施工段落长度等。

并在试验段成功后总结出用于指导正式施工的施工工艺。

三.拌和1、水泥碎拌和采用强制式水泥搅拌站拌和，拌和站安设两台150m3∕H搅拌设备。

以满足滑模摊铺机的施工要求。

2、搅拌时要保证水泥砂的均匀性，不同次数搅拌的碎之间的塌落度误差小于2cm,搅拌时间一般为60-90S o四.质量检查控制手段1.目测：由一名经验丰富的质检人员对拌和料进行目测，发现问题，分析原因，及时调整，绝不允许不合格料出厂。

2、试验检测按照规定的检测频率每天对混合料进行试验检测。

3、形成的记录和报告：日消耗各种材料数量、日混合料产量、塌落度、水灰比、抗压强度等。

五.运输1.新拌水泥已运输采用8T自卸汽车。

2、水泥混凝土从搅拌机出料到浇筑完毕的最大允许时间：当施工气温在10℃~20。

C时,最大允许时间为1.5h;当施工气温在20℃~30。

C时,最大允许时间为Ih;当施工气温在30℃~35。

C时,最大允许时间为0.75h o3、施工现场配备专人指挥车辆卸料，以便较准确地估计卸料位置。

并且供料与摊铺机速度要协调，以保证摊铺机匀速摊铺，最大限度地减少摊铺施工中的停机次数。

六.摊铺1.采用德国产9m宽滑模式摊铺机沿基准线摊铺水泥碎路面。

2、施工前,将滑模摊铺机驶进待摊铺位置，测准摊铺底板的高程和坡度，将传感器挂到基准线上，检查传感器的灵敏度及反映是否正确，完成后方可进行摊铺施工。
