有限压力作业各种液压系统检测标准

液压系统检验规范液压系统检验规范版本/修订：发布日期：共15页第1页来料紧固件检验规范文件编号：版号：编制：批准：受控状态：分发号：液压系统检验规范版本/修订：发布日期：共15页第2页1、目的为了确保本公司采购的液压系统符合技术设计要求，特制订本检验规范。

采购人员和检验人员需要依此规范进行采购和验收。

2、范围本检验规范规定了本公司采购的液压系统的技术要求、测试方法和验收规则。

3、职责检验员：负责依据检验规范及相关产品规格的标准资料执行各项目检验。

采购人员：负责依本规范的质量要求进行产品的采购。

仓库员：负责来料的液压系统报检和入库管理。

调试责任人：由电气设计部负责准备液压系统测试所需要的成套控制系统（控制程序），同时把控制程序调试到与实际工况相一致，确保在测试过程中液压系统能按控制系统规定的要求运行。

检验责任人：负责审批相关检验记录表，协调处理质量异常问题。

4、工作程序4.1来料检验员取得公司质量检验员任职资格，了解液压系统的相关术语及要求，熟悉公司流程。

4.2检验设备及工具游标卡尺、卷尺、万用表。

4.3检验前准备4.3.1确认液压系统、厂牌及图面资料，承认书及检验注意事项。

4.3.2核对液压系统型号与验收单的料号是否符合。

4.3.3设备验收记录表。

5、技术条件5.1基本原则5.1.1油箱、泵站、阀块、阀架、蓄能器架、滤油器和冷却器架的安装。

管道的最终安装必须在一个清洁的室内进行。

近旁不允许进行喷沙和打磨等作业。

5.1.2制造油箱、阀块、管道的材料应符合图纸要求，其材质必须由明确的原始依据或自行理化检验报告和合格证。

5.1.3所有装在系统上的元件都必须有元件出厂合格证，并应存档保存或随系统总成付用户。

对在保管和运输过程中因变形、锈蚀、污染等产品质量受影响的元件不得用于装配。

5.1.4元件的内部清洁度都应符合相应各类液压元件质量分等标准中清洁度要求。

如不符合表格中相应标准规定的，应重新清洗后方可应用。

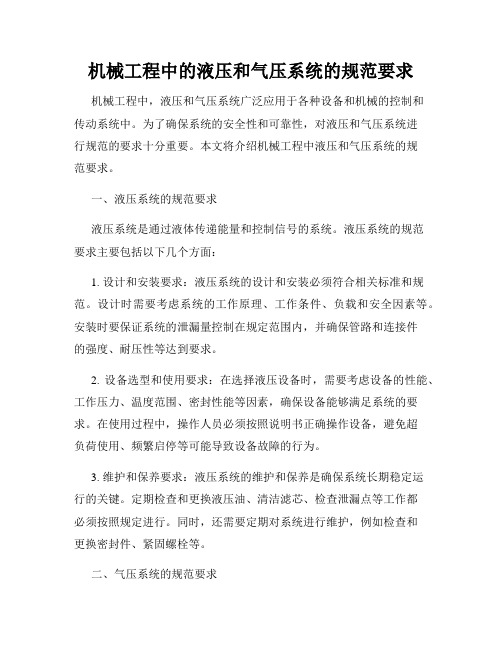

机械工程中的液压和气压系统的规范要求机械工程中，液压和气压系统广泛应用于各种设备和机械的控制和传动系统中。

为了确保系统的安全性和可靠性，对液压和气压系统进行规范的要求十分重要。

本文将介绍机械工程中液压和气压系统的规范要求。

一、液压系统的规范要求液压系统是通过液体传递能量和控制信号的系统。

液压系统的规范要求主要包括以下几个方面：1. 设计和安装要求：液压系统的设计和安装必须符合相关标准和规范。

设计时需要考虑系统的工作原理、工作条件、负载和安全因素等。

安装时要保证系统的泄漏量控制在规定范围内，并确保管路和连接件的强度、耐压性等达到要求。

2. 设备选型和使用要求：在选择液压设备时，需要考虑设备的性能、工作压力、温度范围、密封性能等因素，确保设备能够满足系统的要求。

在使用过程中，操作人员必须按照说明书正确操作设备，避免超负荷使用、频繁启停等可能导致设备故障的行为。

3. 维护和保养要求：液压系统的维护和保养是确保系统长期稳定运行的关键。

定期检查和更换液压油、清洁滤芯、检查泄漏点等工作都必须按照规定进行。

同时，还需要定期对系统进行维护，例如检查和更换密封件、紧固螺栓等。

二、气压系统的规范要求气压系统是通过气体传递能量和控制信号的系统。

气压系统的规范要求与液压系统类似，但也存在一些不同之处，主要包括以下几个方面：1. 设计和安装要求：气压系统的设计和安装也需要符合相关标准和规范。

在设计时要考虑气体压力、流量、气路布局等因素，确保系统的正常运行。

安装时要保证气体管路和连接件的严密性，以防漏气和压力损失。

2. 设备选型和使用要求：在选择气压设备时，也需要考虑设备的性能、工作压力、温度范围等因素。

在使用过程中，操作人员需要遵循正确的操作步骤，避免超压、超负荷等情况发生，确保系统的安全性和稳定性。

3. 维护和保养要求：气压系统的维护和保养同样重要。

定期检查和更换滤芯、清洁气体管路、检查气体泄漏等工作都需要按照规范进行。

液压系统故障的检查与排除液压系统故障排除的五种基本方法：望、闻、摸、切、嗅一、望：看到什么。

１、看系统的配置是否正常，包括：泵、阀、执行元件、工作油液、滤油器、散热器等；２、看速度（流量）：看执行机构运动速度是否有异常现象；３、看压力：看液压系统中各测压点的压力值大小及波动；４、看油液：观察油液容量是否合适，是否清洁，有无变质，油中是否有泡等；５、看泄漏：看液压管道各接头处、阀板结合处、液压缸端盖处、液压泵轴伸出处是否有渗漏、滴漏和油垢现象。

二、闻：听到什么。

１、听噪声：判断听到的声音是否属于噪声，噪声的源头在哪，是液压泵、马达、阀等液压件还是系统的管路或与元件连接的工作机构。

２、听冲击声：听系统的冲击声是否属于正常。

冲击声的时间：液压阀换向时冲击，还是莫名地发声。

冲击声的规律性：有节奏还是无规律。

３、听泄漏声：听油路内是否有细微不断的声音。

４、听敲打声：听液压件运转时是否有敲打声。

５、听相关人员反映。

三、摸：感觉到什么。

１、摸温升：用手摸运动部件表面，检查是否发热。

２、摸振动：感觉是否有振动现象。

３、摸爬行：感觉运动件有无“爬行”现象。

４、摸松紧程度：检验螺纹连接松紧程度。

５、摸密封性：对看不到的地方，检查是否有漏油现象。

四、切：用压力表判断。

１、各处的压力值是否正常：泵的吸油、出油，马达的进油、出油，油缸两腔的油压，阀的工作压力、控制压力等；２、压力是否有波动，波动是否在设计范围内。

五、用嗅觉判断。

１、闻一下油液是否发臭变质；旧车：使用时间长，油液成分会变质，发臭等怪味，新车：检查加油是否有误操作，防止加错油。

２、闻整系统是否有异味，出自何处。

液压系统故障的检查与排除（二）液压系统是一种利用液体传递能量和动量的技术，广泛应用于各种工程和机械设备中。

然而，由于使用条件和设备老化等原因，液压系统可能会出现故障。

本文将介绍液压系统故障的常见检查和排除方法。

首先，对于液压系统故障的检查，我们可以按照以下步骤进行。

液压保压要求标准液压保压是指在液压系统中对系统进行密封性检测和泄漏排除的工艺操作。

液压系统是一种通过液体介质传递力量的系统，在使用过程中，由于各种原因，可能会出现泄漏现象，导致系统压力不稳定，影响系统的正常工作。

因此，液压保压工艺操作就显得尤为重要，其具体要求与标准有以下几个方面：1. 泄漏标准要求：液压系统的泄漏量是衡量其性能好坏的一个重要指标。

泄漏量直接影响系统的工作压力和工作效率。

一般来说，标准压力下，泄漏量应小于给定的数值，以保证系统的良好工作状态。

常见的标准有ISO 4406:1999液压油中颗粒的清洁度等。

2. 压力保持要求：液压系统的压力保持能力是评价其密封性能的重要指标。

压力保持能力好的系统能够在工作负载下保持稳定的工作压力，并且不会因为泄漏而降低。

根据具体的液压系统要求，一般会规定保压时间和压力下降的限制，以保证系统的正常工作。

3. 系统泄漏检测方法：液压系统的泄漏检测是液压保压的关键环节。

常用的泄漏检测方法包括压力损失法、渗漏法、污点法等。

在液压保压过程中，需要根据液压系统的具体情况选择合适的泄漏检测方法，并进行准确的测量和分析。

4. 液压密封元件选用要求：液压系统的密封元件起到密封作用，防止系统泄漏。

因此，液压保压要求液压系统的密封元件具有良好的密封性能，能够承受系统的工作压力和温度。

在选用密封元件时，需要考虑其材料的耐久性、抗磨性和耐高温性等因素。

5. 保压工具和设备要求：液压保压需要使用专门的保压工具和设备，以确保操作的准确性和稳定性。

这些工具和设备应具备良好的密封性能、高精度的压力控制和显示功能，并需要定期进行校准和维护，以保证其正常工作。

6. 安全操作要求：液压保压过程中，需要严格遵守相关的安全操作规程。

操作人员必须具备相关的液压知识和技能，并熟悉液压系统的工作原理和操作流程。

操作人员需要正确使用保压工具和设备，并定期检查和维护液压系统的安全阀等安全装置，确保操作的安全性。

液压系统的压力试验和试运转液压系统安装或修理完毕后，必须进行调试，这是液压系统工作性能的检测过程，也是一个优化的过程。

通过调试，可以改善设备的工况，提高液压系统的稳定性，延长设备寿命。

1、压力试验液压系统的压力试验应在管道冲洗合格、安装完毕组成系统，并经过空运转后进行。

（1）、空运转A、空运转是液压泵投入正常工作前的必要步骤，不能省略。

一般按以下步骤进行：检查确认液压泵启动运转条件是否满足，如有必要，应向泵壳内注油；B、拧松泵和系统溢流阀的调节螺杆，使其处于最低值；C、点动液压泵，检查泵的转向是否正确；D、多次点动液压泵，并逐步延长运转时间至10分钟以上，检查泵的噪声、振动和温度有无异常。

（2）、压力试验A、系统试验压力：对于工作压力低于16Mpa的系统，试验压力为工作压力的1.5倍；对于工作压力高于16Mpa的系统，试验压力为工作压力的1.25倍。

B、试验压力应逐级升高，每升高一级要稳压2～3分钟，达到试验压力后，保压10分钟，然后在降至工作压力，进行全面检查，以系统所有焊缝和连接口无漏油，管道无永久变形为合格。

压力试验应有试验规程，试验完毕后应填写《系统压力试验记录》。

2、调试和试运转系统调试一般应按泵站调试、系统调试（包括压力和流量即执行机构速度调节）顺序进行，各种调试项目，均由部分到系统整体逐项进行，即：部件、单机、区域联动、机组联动等。

在系统调试过程中所有元件和管道应不漏油和异常振动；所有联锁装置应准确、灵敏、可靠。

系统调试应有调试规程和详尽的调试记录。

（1）泵站调试泵站调试应在工作压力下运转2小时后进行。

要求泵壳温度不超过70℃，泵轴颈及泵体各结合面应无漏油及异常的振动和噪声；如为变量泵，则其调节装置应灵活可靠。

泵站调试包括以下内容：A、泵站启动联锁条件调试。

主要是检查主泵的各项保护措施是否能够正常发挥作用。

B、泵站压力调定。

主泵是变量泵的调节顺序是：关闭系统溢流阀（卸荷阀）→关闭泵出口溢流阀（卸荷阀）→调节泵的压力→调节泵出口溢流阀→调节系统溢流阀；主泵是定量泵的调节顺序是：关闭系统溢流阀→调节泵出口溢流阀→调节系统溢流阀。

来料紧固件检验规范文件编号：版号：编制：批准：受控状态：分发号：1、目的为了确保本公司采购的液压系统符合技术设计的要求，特制订本检验规范，采购人员与检验人员需依此检验规范进行采购和验收。

2、范围本检验规范规定了本公司采购的液压系统的技术要求、测试方法、验收规则。

3、职责检验员：负责依据检验规范及相关产品规格的标准资料执行各项目检验。

采购人员：负责依本规范的质量要求进行产品的采购。

仓库员：负责来料的液压系统报检和入库管理。

调试责任人：由电气设计部负责准备液压系统测试所需要的成套控制系（控制程序），同时把控制程序调试到与实际工况相一致，确保在测试过程中液压系统能按控制系统规定的要求运行；检验责任人：负责审批相关检验记录表，协调处理质量异常问题。

4、工作程序4.1来料检验员取得公司质量检验员任职资格，了解液压系统的相关术语及要求，熟悉公司流程。

4.2检验设备及工具游标卡尺、卷尺、万用表4.3检验前准备:4.3.1确认液压系统、厂牌及图面资料，承认书及检验注意事项。

4.3.2核对液压系统型号与验收单的料号是否符合。

4.3.3设备验收记录表。

5.技术条件5.1. 基本原则5.1.1. 油箱、泵站、阀块、阀架、蓄能器架、滤油器和冷却器架的安装。

管道的最终安装，必须在一个清洁的室内进行。

近旁不允许进行喷沙和打磨等作业、5.1.2. 制造油箱、阀块、管道的材料应符合图纸要求、其材质必须由明确的原始依据或自行理化检验报告和合格证。

5.1.3. 所有装再系统上的元件都必须有元件出厂合格证，并应存档保存或随系统总成付用户。

对在保管和运输过程中因变形、锈蚀、污染等产品质量受影响的元件不得用于装配。

5.1.4. 元件的内部清洁度都应符合相应各类液压元件质量分等标准中清洁度要求，如不符合表格中相应标准规定的，应重新清洗后方可应用。

5.1.5. 系统中所有元件必须按元件制造厂的规定应用和进行操作。

5.1.6. 所有装在系统上的橡胶密封件，包括外购液压元件上已装上的橡胶密封件，都必须在有效使用期内。

液压系统测量压力方法1. 嘿，你知道直接用压力计来测量液压系统压力不？就像量体温用体温计一样简单直接呀！比如我们在修那台大机器的时候，不就是把压力计一接，数值就出来啦！2. 还有啊，可以通过液压系统里的传感器来获取压力呢！这就好比有个小侦探在系统里随时给咱汇报压力情况呀！昨天修那辆车的液压时，就是靠传感器告诉我们压力正不正常的哦！3. 你想过利用压力表的指针摆动来判断压力吗？这多神奇呀，就像看钟摆一样，那指针晃呀晃的就把压力信息透露给咱啦！上次给那个叉车测压不就是这么干的嘛！4. 哎呀呀，知道通过对比不同时间段的压力来测量吗？这就跟咱对比今天和昨天的心情似的。

上次那台液压设备出问题，我们就是这么发现压力异常的呀！5. 哇塞，那用压力测试仪器和系统本身的标准压力作比较来测量，多巧妙啊！就像是拿你的成绩和标准线做对比一样，一下子就知道好坏啦。

记得那次厂里的设备，我们就是这么检测出来压力不达标的哟！6. 嘿，有没有试过观察液压系统中油液的流动来推测压力呀？这就像是看着河水的流速能猜到水的力量有多大嘛！上次咱们处理那个液压故障时就想到这点啦！7. 可以根据液压系统运行时发出的声音来判断压力呢，这多有趣呀！就如听到汽车的声音能大致了解它的状况一样。

有回那台机器声音怪怪的，一检查果然压力有问题呀！8. 试过根据液压系统部件的变形程度来估量压力吗？跟看东西被压变形的程度来猜压力大小似的。

那次那部件都有点变形了，不就立马知道压力肯定不对啦！9. 咱还可以通过观察液压系统的工作效率来间接知道压力情况呀！好比人干活效率高低能反映出状态好坏呢。

上次那系统工作明显不对劲，一查就是压力有毛病呀！总之，液压系统测量压力的方法有很多呢，咱得选适合的，才能把工作干好呀！。

机械工程液压系统规范要求在机械工程领域中，液压系统被广泛应用于各种机器和设备中。

液压系统的正常运行对机械设备的性能和安全至关重要。

为了确保液压系统的稳定性和可靠性，制定和遵守液压系统的规范要求是必不可少的。

本文将介绍机械工程液压系统常见的规范要求。

1. 设计规范要求在液压系统设计阶段，需要根据实际需求和工作条件，制定相应的规范要求。

以下为常见的设计规范要求：1.1 压力要求：确定系统工作压力范围，并确保系统的设计和材料能够承受该范围内的压力。

1.2 流量要求：根据设备的需求和液压元件的性能，确定系统的流量要求，以确保各液压元件能够正常运行。

1.3 控制要求：确定系统的控制方式和控制装置，确保液压系统的稳定性和可靠性。

1.4 安全要求：确保液压系统符合相关的安全标准，采取必要的安全防护措施，以保障操作人员的安全。

2. 材料规范要求液压系统中所使用的材料对系统的运行和寿命具有重要影响。

以下为常见的材料规范要求：2.1 管道材料：选择适合液压系统的管道材料，例如钢管、铜管等，确保其具有足够的强度和耐腐蚀性。

2.2 密封材料：选择适合液压系统的密封材料，如橡胶密封圈、垫片等，确保其具有压力密封和耐磨损的特性。

2.3 液压油：选择合适的液压油，并确保其符合相关的规范要求，如粘度、温度范围等。

3. 安装规范要求液压系统的安装过程需要严格按照规范要求进行，以确保系统的正常运行和安全性。

以下为常见的安装规范要求：3.1 清洁度要求：在安装过程中，确保液压系统和所有部件的清洁，防止杂质和污染物进入系统，以免影响系统的性能和寿命。

3.2 垂直安装：液压元件和管道应垂直安装，以确保液压油的正常循环和排气。

3.3 紧固要求：确保液压系统中的紧固件（如螺栓、螺母等）的紧固力合适，以免出现松动或漏油现象。

4. 检测与测试规范要求为确保液压系统的性能和安全，定期检测和测试液压系统是必要的。

以下为常见的检测与测试规范要求：4.1 压力测试：定期对液压系统的压力进行测试，检查系统的工作压力是否在规定的范围内，并记录测试结果。
