壓鑄機液壓油的要求與檢測1:外观检测外观检测主要是通过观察液压油的颜色和气味来进行判断的。
如果油的颜色变浅,应考虑是否混入了稀釋油,必要时测量油的粘度;如果油的颜色变深,稍微发黑,则表明液压油已经开始变质或被污染,此时,若油的工作时间不长,可能是过滤器失效或有其他污染途径;如果油的颜色变得比较深、不透明、并混浊,这表明液压油已经完全劣化或严重污染;如果油本身的颜色没有多大变化,只是混浊、不透明,这可能是液压油中混入了水,至少有0.03%的水,必要时可以进行水分测定。
但必须注意,有些高级的液压油在初装到油箱里时,看起来好像混浊,但经过一段运转时间后,便透明了,并没有丧失原有的性质,这应当视为正常。
液压油污染程度及处理表外观气味状态处理方法颜色透明无变化良良可以继续使用透明但变浅良混入别种油检查粘度、若好继续使用变成乳白色良混入空气和水分离水分。
部分或全部更换变成黑褐色不好氧化变质全部更换透明有小黑点良混入杂质过滤后检测相关指标,若好继续使用,否则更换透明而闪光良混入金属粉末过滤后检测相关指标,若好继续使用,否则更换2:粘度测量粘度是表示液压油粘稠度的无力量,使衡量液压油优劣的主要指标。
在化验室可以通过运动粘度测定仪进行定量测量。
其测定值与新油的运动粘度进行比较,南方地區使用的新油為68#液壓油,北方地區冬天使用的新油為46#液壓油,若变化量超过±10%的变化范围,则应该更换液压油。
现场简易测量时可采用直径为15~20mm、长为200~250mm的两根试管,分别在两根试管中装入三分之二高度的同一型号的新旧两种液压油,然后将管口封好,在相同的温度下,将装有液压油的两根试管同时倒置,同时测量液压油中起跑上升的时间。
如果新旧液压油气泡升上的时间差值超过新液压油气泡上升整个时间的10%时,则表明就液压油的粘度变化已经超过了10%,此时应考虑过滤或更换液压油。
3:水分的测量水分是指液压油中的含水量,使液压油中的液体污染物。

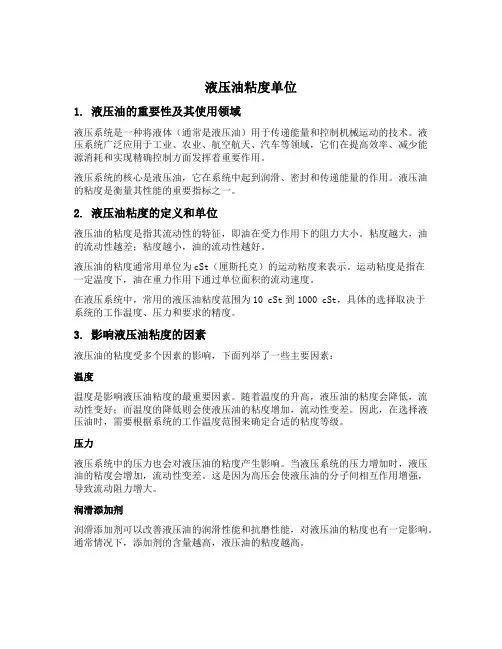

液压油粘度单位1. 液压油的重要性及其使用领域液压系统是一种将液体(通常是液压油)用于传递能量和控制机械运动的技术。
液压系统广泛应用于工业、农业、航空航天、汽车等领域,它们在提高效率、减少能源消耗和实现精确控制方面发挥着重要作用。
液压系统的核心是液压油,它在系统中起到润滑、密封和传递能量的作用。
液压油的粘度是衡量其性能的重要指标之一。
2. 液压油粘度的定义和单位液压油的粘度是指其流动性的特征,即油在受力作用下的阻力大小。
粘度越大,油的流动性越差;粘度越小,油的流动性越好。
液压油的粘度通常用单位为cSt(厘斯托克)的运动粘度来表示。
运动粘度是指在一定温度下,油在重力作用下通过单位面积的流动速度。
在液压系统中,常用的液压油粘度范围为10 cSt到1000 cSt,具体的选择取决于系统的工作温度、压力和要求的精度。
3. 影响液压油粘度的因素液压油的粘度受多个因素的影响,下面列举了一些主要因素:温度温度是影响液压油粘度的最重要因素。
随着温度的升高,液压油的粘度会降低,流动性变好;而温度的降低则会使液压油的粘度增加,流动性变差。
因此,在选择液压油时,需要根据系统的工作温度范围来确定合适的粘度等级。
压力液压系统中的压力也会对液压油的粘度产生影响。
当液压系统的压力增加时,液压油的粘度会增加,流动性变差。
这是因为高压会使液压油的分子间相互作用增强,导致流动阻力增大。
润滑添加剂润滑添加剂可以改善液压油的润滑性能和抗磨性能,对液压油的粘度也有一定影响。
通常情况下,添加剂的含量越高,液压油的粘度越高。
4. 液压油粘度的测试方法为了准确测量液压油的粘度,通常使用运动粘度计进行测试。
运动粘度计通过测量液体在一定温度下通过细管的流动时间来计算其粘度。
常用的运动粘度计有旋转式粘度计和滴定式粘度计。
旋转式粘度计通过测量液体在旋转圆筒中的旋转阻力来计算粘度,而滴定式粘度计则通过测量液体滴下的速度来计算粘度。
5. 液压油粘度的选择与维护在选择液压油的粘度时,需要根据液压系统的工作温度范围和要求的流量来确定。

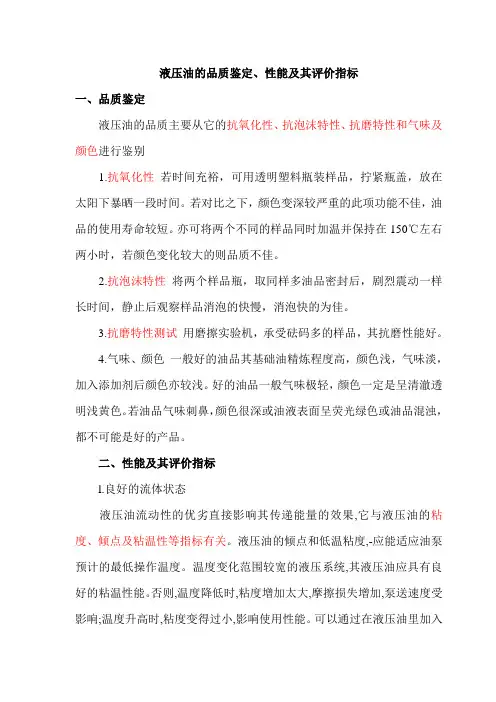

液压油的品质鉴定、性能及其评价指标一、品质鉴定液压油的品质主要从它的抗氧化性、抗泡沫特性、抗磨特性和气味及颜色进行鉴别1.抗氧化性若时间充裕,可用透明塑料瓶装样品,拧紧瓶盖,放在太阳下暴晒一段时间。
若对比之下,颜色变深较严重的此项功能不佳,油品的使用寿命较短。
亦可将两个不同的样品同时加温并保持在150℃左右两小时,若颜色变化较大的则品质不佳。
2.抗泡沫特性将两个样品瓶,取同样多油品密封后,剧烈震动一样长时间,静止后观察样品消泡的快慢,消泡快的为佳。
3.抗磨特性测试用磨擦实验机,承受砝码多的样品,其抗磨性能好。
4.气味、颜色一般好的油品其基础油精炼程度高,颜色浅,气味淡,加入添加剂后颜色亦较浅。
好的油品一般气味极轻,颜色一定是呈清澈透明浅黄色。
若油品气味刺鼻,颜色很深或油液表面呈荧光绿色或油品混浊,都不可能是好的产品。
二、性能及其评价指标l.良好的流体状态液压油流动性的优劣直接影响其传递能量的效果,它与液压油的粘度、倾点及粘温性等指标有关。
液压油的倾点和低温粘度,-应能适应油泵预计的最低操作温度。
温度变化范围较宽的液压系统,其液压油应具有良好的粘温性能。
否则,温度降低时,粘度增加太大,摩擦损失增加,泵送速度受影响;温度升高时,粘度变得过小,影响使用性能。
可以通过在液压油里加入粘度指数改进剂来改善液压油的粘温性能。
2.良好的不可压缩性及抗泡沫性液体在外力作用下体积不易发生变化,但液体中混入空气后就会使其压缩性受到影响。
保持液压油的不可压缩性,对于液压油作为工作介质可靠地传递能量、确保操纵机构灵敏动作是至关重要的。
目前使用的液压油多为石油型的,空气能溶解于油中,其溶解度主要取决于空气压力及温度。
当空气在油液中保持溶解状态时,液压系统并不出现问题,但当液压油通过油缸、阀门或其它液压元件时,压力有时会突然降低,加之温度变化的影响,使得空气易从油液中释放出来并形成许多气泡,这将使液压油的不可压缩性受到影响。
液压油检测七大指标--国联质检实验室提供液压油检测指标:粘度、粘度指数、水份、闪点、凝点和倾点、机械杂质、不溶物、斑点测试、抗氧化性、抗乳化性、抗泡沫性、抗磨性和极压性能。
液压油检测的化学性能指标:总酸值、总碱值、防腐性、防锈性、所化安定性和添加剂元素分析.国联质检实验室总结一下液压油检测理化分析概念、方法和目的.(1)粘度基本概念:粘度是流体流动时内摩擦力的量度,用于衡量油品在特定温度下,抵抗流动的能力.检测方法:用毛细管粘度计来测定油品的运动粘度.GB/T 265、ASTM D445目的:油品牌号划分的主要依据油品检测选择的主要依据油品劣化的重要报警指标可判断用油的正确性(2)水含量基本概念:是指油中含水量的百分数(游离水、乳化水、溶解水)检测方法:测定采用蒸馏法;GB/T 260、ASTM D95目的:水分破坏油膜,降低润滑性,加剧摩擦付部件的磨损,能够与油品起反应,形成酸、胶质和油泥水能析出油中的添加剂,降低油品的使用性能,低温时使油品流动性变差,腐蚀、锈蚀设备的金属材料(3)闪点基本概念:油品在规定加热条件下逸出蒸气的最低瞬间闪火温度.液压油检测方法: ASTM D92 GB/T 267液压油检测目的:闪点可以用来判断油品馏分组成的轻重;闪点是油品的安全指标;闪点可以检测润滑油中混入的轻质燃料油.(4)总酸值基本概念:中和1g试样中全部酸性组分所需要的酸量,并换算为等当量的酸量,以mgKOH/g表示.液压油检测方法:颜色指示剂法和电位滴定法.GB/T 7304、ASTM D664液压油检测目的:判断基础油的精制程度;成品油中酸性添加剂的量度;油品使用过程中氧化变质的重要判别指标.(5)总碱值基本概念:中和1g试样中全部碱性组分所需要的酸量,并换算为等当量的碱量,以mgKOH/g表示.液压油检测方法:高氯酸电位滴定法SH/T0251-1993、ASTMD2896检测目的:能反映内燃机油中碱性的清净分散添加剂的多少.监测碱性添加剂防油品氧化的能力对新油总碱值的检测(6)污染度分析基本概念:检测液压油中污染杂质颗粒的尺寸、数量及分布.液压油检测方法:自动颗粒计数法(遮光法)NAS 1638、ISO 4406液压油检测目的:能定量检测润滑油中的污染颗粒的数量和污染等级;对于精密的液压系统,固体颗粒污染将加剧控制元件的磨损;对于透平系统,固体颗粒污染将加剧轴承等部件的磨损(7)光谱元素分析基本概念:检测在用油中磨损金属、污染元素以及添加剂元素的含量.检测方法:ASTM D6595发射光谱法(颗粒尺寸<10um)目的:磨损金属--- 根据磨损金属的成分和含量趋势,判断设备有关部件的磨损情况; 污染元素--- 判断油品污染程度和原因;添加剂元素--- 判断设备在用油添加剂损耗度.(8)铁谱磨损分析基本概念:检测在用油中磨损颗粒的形状、成分、大小和数量检测方法:APTC/QTD-D01磁场沉积、显微镜分析判断.检测目的:对磨损颗粒形状的分析, 判断设备的异常磨损类型;对磨损颗粒大小和数的分析,判断设备的异常磨损程度;对磨损颗粒成分的分析, 判断设备的异常磨损部位.。

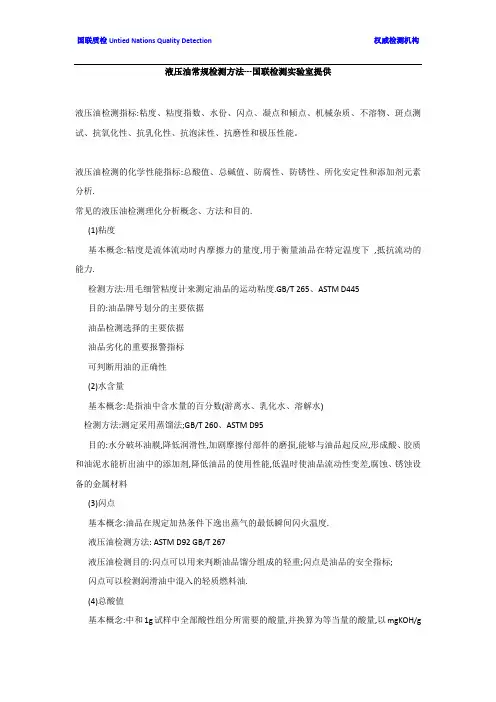

液压油常规检测方法---国联检测实验室提供液压油检测指标:粘度、粘度指数、水份、闪点、凝点和倾点、机械杂质、不溶物、斑点测试、抗氧化性、抗乳化性、抗泡沫性、抗磨性和极压性能。
液压油检测的化学性能指标:总酸值、总碱值、防腐性、防锈性、所化安定性和添加剂元素分析.常见的液压油检测理化分析概念、方法和目的.(1)粘度基本概念:粘度是流体流动时内摩擦力的量度,用于衡量油品在特定温度下,抵抗流动的能力.检测方法:用毛细管粘度计来测定油品的运动粘度.GB/T 265、ASTM D445目的:油品牌号划分的主要依据油品检测选择的主要依据油品劣化的重要报警指标可判断用油的正确性(2)水含量基本概念:是指油中含水量的百分数(游离水、乳化水、溶解水)检测方法:测定采用蒸馏法;GB/T 260、ASTM D95目的:水分破坏油膜,降低润滑性,加剧摩擦付部件的磨损,能够与油品起反应,形成酸、胶质和油泥水能析出油中的添加剂,降低油品的使用性能,低温时使油品流动性变差,腐蚀、锈蚀设备的金属材料(3)闪点基本概念:油品在规定加热条件下逸出蒸气的最低瞬间闪火温度.液压油检测方法: ASTM D92 GB/T 267液压油检测目的:闪点可以用来判断油品馏分组成的轻重;闪点是油品的安全指标;闪点可以检测润滑油中混入的轻质燃料油.(4)总酸值基本概念:中和1g试样中全部酸性组分所需要的酸量,并换算为等当量的酸量,以mgKOH/g表示.液压油检测方法:颜色指示剂法和电位滴定法.GB/T 7304、ASTM D664液压油检测目的:判断基础油的精制程度;成品油中酸性添加剂的量度;油品使用过程中氧化变质的重要判别指标.(5)总碱值基本概念:中和1g试样中全部碱性组分所需要的酸量,并换算为等当量的碱量,以mgKOH/g 表示.液压油检测方法:高氯酸电位滴定法SH/T0251-1993、ASTMD2896检测目的:能反映内燃机油中碱性的清净分散添加剂的多少.监测碱性添加剂防油品氧化的能力对新油总碱值的检测(6)污染度分析基本概念:检测液压油中污染杂质颗粒的尺寸、数量及分布.液压油检测方法:自动颗粒计数法(遮光法)NAS 1638、ISO 4406液压油检测目的:能定量检测润滑油中的污染颗粒的数量和污染等级;对于精密的液压系统,固体颗粒污染将加剧控制元件的磨损;对于透平系统,固体颗粒污染将加剧轴承等部件的磨损(7)光谱元素分析基本概念:检测在用油中磨损金属、污染元素以及添加剂元素的含量.检测方法:ASTM D6595发射光谱法(颗粒尺寸<10um)目的:磨损金属--- 根据磨损金属的成分和含量趋势,判断设备有关部件的磨损情况;污染元素--- 判断油品污染程度和原因;添加剂元素--- 判断设备在用油添加剂损耗度.(8)铁谱磨损分析基本概念:检测在用油中磨损颗粒的形状、成分、大小和数量检测方法:APTC/QTD-D01磁场沉积、显微镜分析判断.检测目的:对磨损颗粒形状的分析, 判断设备的异常磨损类型; 对磨损颗粒大小和数的分析,判断设备的异常磨损程度;对磨损颗粒成分的分析, 判断设备的异常磨损部位.。
液压油检测概述液压系统是一种广泛应用于机械、工程和船舶等领域的动力传输系统。
液压系统的核心是液压油,它起到润滑、密封和传输能量的作用。
因此,定期对液压油进行检测和维护非常重要。
本文将介绍液压油检测的意义、常用的检测方法以及如何根据检测结果进行相应的维护。
检测方法外观检测外观检测是最简单也是最常见的液压油检测方法之一。
通过观察液压油的颜色、透明度和异物情况,可以初步判断液压油的健康状况。
通常,正常的液压油应该是透明的或呈淡黄色,无杂质和悬浮物。
黏度检测黏度是液压油流动性能的重要指标之一。
常见的黏度检测方法有动力黏度法和运动黏度法。
动力黏度法通过测量单位时间内液压油通过粘流器的流量来确定油的黏度。
运动黏度法使用粘度计来测量液压油的黏度。
水分检测水分是液压油中常见的污染物之一,它会导致液压油的泡沫化、氧化和腐蚀等问题。
常见的水分检测方法有库仑滴定法和气相色谱法。
库仑滴定法可以通过滴定液压油样本中的水分含量。
气相色谱法则通过分析液压油中的水分组分来确定水分含量。
温度检测液压油的工作温度是影响液压系统正常运行的重要因素之一。
合适的工作温度可以保证液压系统的稳定性和效率。
通常使用温度计或红外温度计对液压油的温度进行检测。
如果液压油的工作温度过高或过低,需要采取相应的措施来调整温度。
污染物检测液压油中的污染物是影响液压系统寿命和性能的主要原因之一。
常见的污染物包括金属颗粒、灰尘、沙粒等。
常用的污染物检测方法有毛细管法和颗粒计数法。
毛细管法通过测量液压油中的污染物颗粒的直径来评估液压油的清洁程度。
颗粒计数法则通过计算单位体积液压油中颗粒物质的数量来评估液压油的清洁度。
维护措施根据液压油检测的结果,可以采取相应的维护措施来保持液压系统的正常运行。
如果外观检测发现液压油呈现混浊、悬浮物明显或颜色变黑的情况,说明液压油已经污染。
此时,需要更换液压油,并清洗液压系统,以防止污染物进一步影响液压系统的运行。
黏度检测可以帮助我们判断液压油的老化程度。

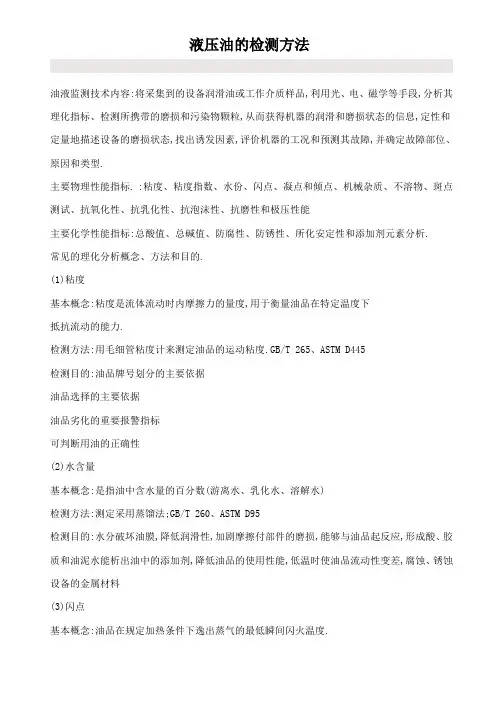

液压油的检测方法油液监测技术内容:将采集到的设备润滑油或工作介质样品,利用光、电、磁学等手段,分析其理化指标、检测所携带的磨损和污染物颗粒,从而获得机器的润滑和磨损状态的信息,定性和定量地描述设备的磨损状态,找出诱发因素,评价机器的工况和预测其故障,并确定故障部位、原因和类型.主要物理性能指标. :粘度、粘度指数、水份、闪点、凝点和倾点、机械杂质、不溶物、斑点测试、抗氧化性、抗乳化性、抗泡沫性、抗磨性和极压性能主要化学性能指标:总酸值、总碱值、防腐性、防锈性、所化安定性和添加剂元素分析.常见的理化分析概念、方法和目的.(1)粘度基本概念:粘度是流体流动时内摩擦力的量度,用于衡量油品在特定温度下抵抗流动的能力.检测方法:用毛细管粘度计来测定油品的运动粘度.GB/T 265、ASTM D445检测目的:油品牌号划分的主要依据油品选择的主要依据油品劣化的重要报警指标可判断用油的正确性(2)水含量基本概念:是指油中含水量的百分数(游离水、乳化水、溶解水)检测方法:测定采用蒸馏法;GB/T 260、ASTM D95检测目的:水分破坏油膜,降低润滑性,加剧摩擦付部件的磨损,能够与油品起反应,形成酸、胶质和油泥水能析出油中的添加剂,降低油品的使用性能,低温时使油品流动性变差,腐蚀、锈蚀设备的金属材料(3)闪点基本概念:油品在规定加热条件下逸出蒸气的最低瞬间闪火温度.检测方法: ASTM D92 GB/T 267检测目的:闪点可以用来判断油品馏分组成的轻重;闪点是油品的安全指标;闪点可以检测润滑油中混入的轻质燃料油.(4)总酸值基本概念:中和1g试样中全部酸性组分所需要的酸量,并换算为等当量的酸量,以mgKOH/g表示.检测方法:颜色指示剂法和电位滴定法.GB/T 7304、ASTM D664检测目的:判断基础油的精制程度;成品油中酸性添加剂的量度;油品使用过程中氧化变质的重要判别指标.(5)总碱值基本概念:中和1g试样中全部碱性组分所需要的酸量,并换算为等当量的碱量,以mgKOH/g表示.检测方法:高氯酸电位滴定法 SH/T0251-1993、ASTMD2896检测目的:能反映内燃机油中碱性的清净分散添加剂的多少.监测碱性添加剂防油品氧化的能力对新油总碱值的检测(6)污染度分析基本概念:检测油中污染杂质颗粒的尺寸、数量及分布.检测方法:自动颗粒计数法(遮光法)NAS 1638、ISO 4406检测目的:能定量检测润滑油中的污染颗粒的数量和污染等级;对于精密的液压系统,固体颗粒污染将加剧控制元件的磨损;对于透平系统,固体颗粒污染将加剧轴承等部件的磨损(7)光谱元素分析基本概念:检测在用油中磨损金属、污染元素以及添加剂元素的含量.检测方法:ASTM D6595发射光谱法(颗粒尺寸<10um)检测目的:磨损金属 --- 根据磨损金属的成分和含量趋势,判断设备有关部件的磨损情况; 污染元素 --- 判断油品污染程度和原因;添加剂元素 --- 判断设备在用油添加剂损耗度.(8)铁谱磨损分析基本概念:检测在用油中磨损颗粒的形状、成分、大小和数量检测方法:APTC/QTD-D01磁场沉积、显微镜分析判断.检测目的:对磨损颗粒形状的分析, 判断设备的异常磨损类型;对磨损颗粒大小和数的分析,判断设备的异常磨损程度;对磨损颗粒成分的分析, 判断设备的异常磨损部位为确保液压系统工作正常、可靠、减少故障和延长寿命,必须采取有效措施控制油的污染。
液压油测试方法范文一、物理性能测试:1.测试密度:密度是液压油的一个重要性能指标,可以通过密度计进行测量。
测试时需要注意温度的影响,因为液压油的密度会随温度的变化而变化。
2.测试黏度:黏度是液压油的另一个重要性能指标,主要是指液压油的流动性。
一般可以通过温度控制器和粘度计进行测试,常用的测试方法有运动凸轮式粘度计法、滴定法和旋转式粘度计法等。
3.测试闪点:闪点是液压油在一定条件下开始蒸发并能与空气中的氧气形成可燃混合物的最低温度。
可以通过闭杯法和开杯法进行测试,闭杯法适用于高闪点液压油的测试,而开杯法适用于低闪点液压油的测试。
4.测试凝固点:凝固点是指液压油在低温下开始结晶并转变为固体的最低温度。
测试可以采用冷却剂进行降温,并通过观察在不同温度下液压油的流动性来确定凝固点。
5.测试蒸发损失:液压油的蒸发损失是指在一定温度下,液压油通过蒸发失去的质量百分比。
可以通过装有被测样品的瓶子放置在恒温器中,在一定温度和时间下进行测试。
二、化学成分测试:1.测试水分含量:水分对液压油的性能有重要影响,可以通过滴定法、库仑滴定法、水分传感器等方法进行测试。
2.测试酸值:酸值是液压油中酸性物质的含量指标,可以通过碱式滴定法、电位滴定法和指示剂法等进行测试。
3.测试抗氧化性:液压油在使用过程中会受到氧化的影响,导致性能下降,可以通过在高温和氧气环境下进行一段时间的测试来评估液压油的抗氧化性能。
4.测试灰分含量:灰分是液压油中固体杂质的含量指标,可以通过灰分烘箱法和硫酸锂法进行测试。
5.测试铜腐蚀:液压系统中的铜材料容易受到液压油的腐蚀,可以通过在一定条件下将液压油与铜片接触一段时间,然后观察铜片的腐蚀程度来评估液压油的铜腐蚀性能。
总结:液压油的测试方法可以从物理性能和化学成分两个方面进行。
物理性能测试主要包括密度、黏度、闪点、凝固点和蒸发损失等指标的测试;化学成分测试主要包括水分含量、酸值、抗氧化性、灰分含量和铜腐蚀等指标的测试。
液压油基础知识更新时间: 3/17/2010 来源: 点击数: 613用于流体静压(液压传动)系统中的工作介质称为液压油,而用作流体动压(液力传动)系统中的工作介质则称为液力传动油,通常将二者统称为液压油。
液压油与发动机油相比较,液压油除具有发动机油的基本性能外,还具有良好的抗乳化性、抗磨性、水解安定性、可滤性、抗泡性和空气释放性。
一. 液压油的粘度分级液压油粘度新的分级方法是用40 ℃运动粘度的第一中心值为粘度牌号,共分为八个粘度等级,见表18。
表18 粘度牌号粘度级 (新牌号)40℃运动粘度(mm2/s)相当于旧牌号(50℃运动粘度)ISO粘度级10 15 22 32 46 68 100150 9.00~11.013.5~16.519.8~24.228.8~35.241.4~50.661.2~74.890.0~110135~16571015203040(上限接近50号)50,70(下限接近50号,上限接近70号)90VG10VG15VG22VG32VG46VG68VG100VG150二. 液压油的质量分级及应用范围国际标准化组织(ISO)把液压油用字母H来表示,分为易燃烃类油、抗燃烃类油两大类,每一大类又再分为若干类,见表19、表20。
国家标准GB7631.2—87把液压系统用油分为L-HH、L-HL、L-HM等15个品种,把液力系统用油分为L-HA、L-HL 两个品种,见表21。
液压油产品举例和应用范围,见表22。
L-HL液压油原称通用型机床工业润滑油,属抗氧化防锈液压油。
试验表明,其各项性能都优于L-AN全损耗系统用油,寿命比全损耗系统用油高一倍以上。
该系列产品适用于一般机床的主轴箱、液压站和齿轮箱,或类似的机械设备的中、低压液压系统的润滑(2.5 MPa以下为低压,2.5~8.0 MPa为中压)。
表19 易燃的烃类液压油ISO分类用油系统 ISO分类符号组 成 和 特 性 主 要 用 途流体静压系统(液压系统)用油HHHLHMHRHVHGHS不含任何添加剂的矿物润滑油具有防锈、抗氧化性的精制矿物润滑油具有抗磨性的HL型油品,不仅具有HL油的全部特性,而且具有良好的抗磨性能具有更好的粘温特性的HM型油品具有更好的粘温特性的HM型油品具有更好的防粘-滑性(防爬性)的HM型油品以合成烃为基础油,具有较低的倾点和良好的粘温特性用于通用型机床液压箱和齿轮箱,轻负荷机械的润滑用于要求抗磨性能较高的中、高压液压系统用于要求高粘度指数的低、中压液压系统用于要求高粘度指数的中、高压液压系统用于既有液压传动又有滑动面的系统用于特殊环境及高寒区作业流体动压系统(液力系统)用油 HA HN用于自动变速齿轮箱 用于联轴节和变矩器表20 抗燃液压油ISO 分类ISO 分类符号组 成 和 特 性主 要 用 途HFA 水包油乳化液,可分为无抗磨性(HFAL)和有抗磨性(HFAM)两种 用于钢铁厂、矿山及其他要求抗燃性的工业HFB 油包水乳化液,可分为无抗磨性(HFBL)和有抗磨性(HFBM)两种 HFC水-乙二醇(水-聚合物),可分为无抗磨性(HFCL)和有抗磨性(HFCM)两种H(F) DR H(F)DS H(F)DT H(F)DU 不含水的磷酸脂 不含水的卤代烃不含水的卤代烃与磷酸脂混合液 不含水的其他合成液压油L-HM 液压油(抗磨液压油)较HL 液压油有突出的抗磨性,适用于压力大于10 MPa 的高压和超高压的叶片泵、柱塞泵等。
液压油的粘度测试方法有哪些?液压系统是工业机械和设备中常见的动力传递系统,而液压油的粘度则是液压系统稳定运行的重要参数之一。
那么,如何测试液压油的粘度呢?本文将介绍液压油的粘度测试方法,以便读者更好地了解和掌握这一关键技术。
一、测量液压油的粘度的传统方法1. 滴量法滴量法是一种传统且简便的测量液压油粘度的方法。
它通过将液压油滴落到一个标准玻璃管中,并测量特定时间内的滴数来计算粘度。
这种方法适用于一些常用的低黏度液压油,但对于高黏度液压油的测试则不太适用。
2. 粘度杯法粘度杯法是另一种传统的测量液压油粘度的方法。
它通过在粘度杯中充满液压油,然后通过粘度杯底部的小孔让液压油流出,测量流出液压油所需时间来计算粘度。
这种方法适用于各种黏度的液压油,在实际应用中被广泛采用。
二、现代液压油粘度测试方法的发展随着科技的进步和技术手段的不断创新,一些新的粘度测试方法也被引入到液压油行业中。
1. 旋转测量法旋转测量法是一种通过旋转液压油样品来测量其粘度的方法。
它利用粘度与旋转速度、流体体积和载荷之间的关系,通过对旋转液压油样品的旋转速度和力的测量,进而计算出液压油的粘度。
这种方法准确且高效,广泛应用于工业领域。
2. 櫘压法高压法是一种通过在液压系统中施加压力来测量液压油流动性的方法。
它利用了流体的黏度与流动阻力之间的关系,通过测量液压油在高压下的流动速度,进而计算出其粘度。
这种方法适用于各种黏度的液压油,在工程实践中具有广泛的应用前景。
3. 智能传感器技术随着传感器技术的快速发展,智能传感器逐渐应用于液压油粘度的测试中。
智能传感器采用了微电子技术和传感器技术,可以实时监测液压油的粘度,并通过数据分析和处理提供准确的测试结果。
这种方法具有高精度、实时性强等特点,并且操作简便、易于维护。
四、总结通过上述的介绍,我们可以了解到液压油的粘度测试方法多种多样,并且随着科技的发展不断向前演进。
对于液压系统的工业应用来说,根据实际情况选择合适的测试方法至关重要。
2.3 液压油用于流体静压(液压传动)系统中的工作介质称为液压油,而用作流体动压(液力传动)系统中的工作介质则称为液力传动油,通常将二者统称为液压油。
液压油与发动机油相比较,液压油除具有发动机油的基本性能外,还具有良好的抗乳化性、抗磨性、水解安定性、可滤性、抗泡性和空气释放性。
2.3.1 液压油的粘度分级液压油粘度新的分级方法是用40 ℃运动粘度的第一中心值为粘度牌号,共分为八个粘度等级,见表18。
表18 粘度牌号粘度级(新牌号) 40℃运动粘度(mm2/s) 相当于旧牌号(50℃运动粘度) ISO粘度级101522324668100150 9.00~11.013.5~16.519.8~24.228.8~35.241.4~50.661.2~74.890.0~110135~165 71015203040(上限接近50号)50,70(下限接近50号,上限接近70号)90 VG10VG15VG22VG32VG46VG68VG100VG1502.3.2 液压油的质量分级及应用范围国际标准化组织(ISO)把液压油用字母H来表示,分为易燃烃类油、抗燃烃类油两大类,每一大类又再分为若干类,见表19、表20。
国家标准GB7631.2—87把液压系统用油分为L-HH、L-HL、L-HM等15个品种,把液力系统用油分为L-HA、L-HL两个品种,见表21。
液压油产品举例和应用范围,见表22。
L-HL液压油原称通用型机床工业润滑油,属抗氧化防锈液压油。
试验表明,其各项性能都优于L-AN全损耗系统用油,寿命比全损耗系统用油高一倍以上。
该系列产品适用于一般机床的主轴箱、液压站和齿轮箱,或类似的机械设备的中、低压液压系统的润滑(2.5 MPa以下为低压,2.5~8.0 MPa为中压)。
表19 易燃的烃类液压油ISO分类用油系统 ISO分类符号组成和特性主要用途流体静压系统(液压系统)用油 HHHLHMHRHVHGHS 不含任何添加剂的矿物润滑油具有防锈、抗氧化性的精制矿物润滑油具有抗磨性的HL型油品,不仅具有HL油的全部特性,而且具有良好的抗磨性能具有更好的粘温特性的HM型油品具有更好的粘温特性的HM型油品具有更好的防粘-滑性(防爬性)的HM型油品以合成烃为基础油,具有较低的倾点和良好的粘温特性用于通用型机床液压箱和齿轮箱,轻负荷机械的润滑用于要求抗磨性能较高的中、高压液压系统用于要求高粘度指数的低、中压液压系统用于要求高粘度指数的中、高压液压系统用于既有液压传动又有滑动面的系统用于特殊环境及高寒区作业流体动压系统(液力系统)用油 HAHN 用于自动变速齿轮箱用于联轴节和变矩器表20 抗燃液压油ISO分类ISO分类符号组成和特性主要用途HFA 水包油乳化液,可分为无抗磨性(HFAL)和有抗磨性(HFAM)两种用于钢铁厂、矿山及其他要求抗燃性的工业HFB 油包水乳化液,可分为无抗磨性(HFBL)和有抗磨性(HFBM)两种HFC 水-乙二醇(水-聚合物),可分为无抗磨性(HFCL)和有抗磨性(HFCM)两种H(F)DRH(F)DSH(F)DTH(F)DU 不含水的磷酸脂不含水的卤代烃不含水的卤代烃与磷酸脂混合液不含水的其他合成液压油L-HM液压油(抗磨液压油)较HL液压油有突出的抗磨性,适用于压力大于10 MPa的高压和超高压的叶片泵、柱塞泵等。
液压油质量标准1、15号航空液压油本产品是由石油馏份经分子筛脱蜡、溶剂精制和白土处理后的基础油添加各种功能添加剂调和而成。
本产品主要用作军用或民用航空液压传动机构的工作液,同时也可作为其它类似环境的其它液压机构的工作液,产品符合美国MIL-H-5606E军用规范标准,可替代国产10号、12号航空液压油使用。
1、性能特点良好的液压传递性能。
优异的低温性能。
良好的抗氧化性能。
良好的粘温性能。
2、执行标准GJB1177-913、质量指标项目质量指标试验方法外观无悬浮物,红色透明液体目测2运动粘度,mm/s 100? 不小于 4.90 GB/T26540? 不小于 13.2 GB/T265-40? 不大于 600 GB/T265-54? 不大于 2500 GB/T265 腐蚀(铜片,135?,72h)级不大于 2e GB/T5096 密度(20?) ?/,? 实测 GB/T1884 酸值mgkoH/g 不大于 0.20 GB/T7304 闪点(闭口) ? 不低于 82 GB/T261 凝点 ? 不高于 -65 GB/T510 水溶性酸或碱无GB/T259 蒸发损失(71?,6h) % 不大于 20 GB/T7324 水分 ppm 不大于 100GB/T11146-89 磨斑直径(75?,1200r/min, 1.0 ZBE36021 392n,60min) mm 不大于低温稳定性(-54?1?,72h) 合格 FS3459 氧化腐蚀试验 GJB56340?运动粘度变化,% -5,+20酸值? mgkoH/g 不大于 0.40油外观无不溶物或沉淀金属腐蚀(重量变化) mg/??钢(15号) 不大于 ?0.2铜(T2) 不大于 ?0.6铝(LY12) 不大于 ?0.2镁(MB2) 不大于用20倍放大镜观察 ?0.2金属片外观无腐蚀,铜片腐蚀不大于3级剪切安定性: SY262640?运动粘度下降率% 不大于 16-40?运动粘度下降率% 不大于 16固体颗粒杂质,颗粒尺寸范围,um/100ml GJB380.45,15 不大于 1000016,25 不大于 100026,50 不大于 15051,100 不大于 20>100 不大于 5橡胶膨胀率(NBR-L型标准胶),% 19,30 泡沫性能(24?) SY2669吹气5min后泡沫体积,ml 不大于 65静置10min后泡沫体积,ml 0贮存安定性(24?3?,12个月) 无浑浊、沉淀、悬浮物等,SY4027符合全部技术要求 4、注意事项使用时远离火源,防止着火。
液压油运动粘度检测
液体流动时内磨擦力的量度叫粘度,粘度值随温度的升高而降低。
大多数液压油检测是根据粘度检测的指标来分的。
粘度一般有5种表示方式,即动力粘度、运动粘度、恩氏粘度、雷氏粘度和赛氏粘度。
科标能源实验室主要对液压油检测几个重要项目提出分析:
动力粘度:表示液体在一定剪切应力下流动时内磨擦力的量度,其值为加于流动液体的剪切应力和剪切速率之比在我国法定计量单位中以帕?秒(Pa?s)为单位。
习惯用厘泊(Cp)为单位,1cp=10-3Pa?s。
运动粘度:表示液体在重力作用下流动时内磨擦力的量度,其值为相同温度下液体的动力粘度与其密度之比,在我国法定计量单位中以m2/s为单位。
习惯用厘斯(cst),1cst=1mm2/s。
恩氏粘度:在规定条件下,一定体积的试样从恩格勒粘度计的小孔流出200mL试增所需要的时间(s)与该粘度计测定水的值之比,以0Et表示。
雷氏粘度:在规定条件下,一定体积的试样从雷德乌德粘度计流出50mL试样所需要量的时间,以s为单位。
赛氏粘度:在规定条件下,一定体积的试样从赛波特粘度计流出所需要的时间,以s 为单位。
赛氏粘度分为赛氏通用粘度(以SUV表示)和赛氏重油粘度(以SFV表示)。
液压油粘度的选择选定合适的品种后,还要确定采用什么粘度级别的液压油才能使液压系统在最佳状态下工作。
粘度选用过高虽然对润滑性有利,但增加系统的阻力,压力损失增大,造成功率损失增大,油温上升,液压动作不稳,出现噪音。
过高的粘度还会造成低温启动时吸油困难,甚至造成低温启动时中断供油,发生设备故障。
相反,当液压系统粘度过低时,会增加液压设备的内、外泄漏,液压系统工作压力不稳,压力降低,液压工作部件不位到,严重时会导致泵磨损增加。
选用粘度级别首先要根据泵的类型决定,每种类型的泵都有它适用的最佳粘度范围:叶片泵为25~68mm2/S,柱塞泵和齿轮泵都是30~115mm2/S。
叶片泵的最小工作粘度不应低于10mm2/S,而最大启动粘度不应大于700mm2/S。
柱塞泵的最小工作粘度不应低于8mm2/S,最大启动粘度不应大于1000mm2/S。
齿轮泵要求粘度较大,最小工作粘度不应低于20mm2/S,最大启动粘度可达到2000mm2/S。
选用粘度级别还要考虑泵的工况,使用温度和压力高的液压系统要选用粘度较高的液压油,可以获得较好的润滑性,相反,温度和压力较低,应选用较低的粘度,这样可节省能耗。
此外,还应考虑液压油在系统最低温度下的工作粘度不应大于泵的最大粘度。
国际标准化组织把液压油用H来表示,分为易燃的烃类油、抗燃液压油两大类,而我国液压油参照ISO6743/4,把液压油分为矿油型和全成烃型、耐燃型、制动液航空、舰船和液力传动等用途。
现将液压系统每种油代号,组成和特性及应用作详细介绍:HH型是无抗氧剂的精制矿物油;HL型是精制矿油,并改善其防锈和抗氧性;HM型是比HL型的抗磨性好;HR型是比HL型粘温性好,HV型是比HL低温性能好,HS是无特定难燃性的合成液,具有特殊性能;HG型具有粘滑性,主要应用在液压和滑动轴承导轨润滑系统合用的机床,在低粘速下使用振动或间断滑动(粘滑)减为最小。
另外,还有难燃液压油类,HFAE水包油乳化液,HFAS水的化学溶液,HFB油包水乳化液,HFC含聚合物水溶液;HFDR磷酸酯无水合成液,HFDS氯化烃无水合成液,HFDU其他成分的无水合成液。
液压油灰分检测液压油粘度检测液压油水分检测一:液压油检测概述(003)青岛东标检测中心供应液压油相关检测--包括液压油成分检测、液压油灰分检测、液压油粘度检测、液压油水分检测等。
液压油引就是利用液体压力能的液压系统使用的液压介质,在液压系统中起着能量传递、抗磨液压油、系统润滑、防腐、防锈、冷却等作用。
对于液压油来说,首先应满足液压装置在工作温度下与启动温度下对液体粘度的要求,由于润滑油的粘度变化直接与液压动作、传递效率和传递精度有关,还要求油的粘温性能和剪切安定性应满足不同用途所提出的各种需求。
二:液压油的选用条件1、合适的黏度等级。
主要考虑液压系统的工作压力、环境温度和运动速度。
2、油比较的纯净,少杂质。
3 、液压油具有良好的润滑性、相容性和稳定性。
4 、具有良好的抗乳化性、抗泡沫性、抗腐蚀性及防锈性。
5、体膨胀系数低,比热容高。
6、流动点和凝固点低,燃点和和闪点高。
7 、性价比优。
对人体有害性低。
三:液压油的主要检测项目外观、色度、密度、粘度、粘度指数、闪点、凝点、倾点、酸碱值、中和值、水分、机械杂质、灰分、硫酸灰分、残炭、泡沫性、凝胶指数、过滤性、承受能力、清洁度、液相锈蚀、抗擦伤试验、初馏点、油膜质量、蒸发量、防腐蚀性、硬化实验等。
四:液压油主要检测标准GB/T 19925-2005 液压传动隔离式充气蓄能器优先选择的液压油口JB/T 6683-2011 全液压转向器配套阀组合阀块JB/T 9737-2013 流动式起重机液压油固体颗粒污染等级、测量和选用JB/T 9737.1-2000 汽车起重机和轮胎起重机液压油固体颗粒污染等级JB/T 9737.2-2000 汽车起重机和轮胎起重机液压油固体颗粒污染测量方法JG/T 69-1999 液压油箱液样抽取法NB/SH/T 0830-2010 非石油基和石油基液压油磨损特性叶片泵测定法NB/SH/T 0846-2010 抗磨液压油高压柱塞泵试验法QC/T 29104-1992 专用汽车液压系统液压油固体污染度限值QC/T 460-2010 自卸汽车液压缸技术条件SH/T 0208-1992 航空液压油热氧化安定性及腐蚀测定法SH/T 0209-1992 液压油热稳定性测定法。
液压油运动粘度检测
液体流动时内磨擦力的量度叫粘度,粘度值随温度的升高而降低。
大多数液压油检测是根据粘度检测的指标来分的。
粘度一般有5种表示方式,即动力粘度、运动粘度、恩氏粘度、雷氏粘度和赛氏粘度。
科标能源实验室主要对液压油检测几个重要项目提出分析:
动力粘度:表示液体在一定剪切应力下流动时内磨擦力的量度,其值为加于流动液体的剪切应力和剪切速率之比在我国法定计量单位中以帕?秒(Pa?s)为单位。
习惯用厘泊(Cp)为单位,1cp=10-3Pa?s。
运动粘度:表示液体在重力作用下流动时内磨擦力的量度,其值为相同温度下液体的动力粘度与其密度之比,在我国法定计量单位中以m2/s为单位。
习惯用厘斯(cst),1cst=1mm2/s。
恩氏粘度:在规定条件下,一定体积的试样从恩格勒粘度计的小孔流出200mL试增所需要的时间(s)与该粘度计测定水的值之比,以0Et表示。
雷氏粘度:在规定条件下,一定体积的试样从雷德乌德粘度计流出50mL试样所需要量的时间,以s为单位。
赛氏粘度:在规定条件下,一定体积的试样从赛波特粘度计流出所需要的时间,以s 为单位。
赛氏粘度分为赛氏通用粘度(以SUV表示)和赛氏重油粘度(以SFV表示)。
