硅胶压缩永久变形测试标准SOP

橡胶压缩yongjiu变形器使用方法一、橡胶压缩yongjiu变形器概述：yongjiu压缩变形器由平行钢板、插销、限制器和紧固件组成,符合GB7759-2015、ISO815-1:2008要求,用于硫化橡胶,热塑性橡胶在常温,高温和低温条件下,以一定压缩率,经一定的压缩时间后测定橡胶变形。

二、橡胶压缩yongjiu变形器技术参数：1、试样A型：真径29mm,高12.5mm；B型：真径13mm,高6.5mm2、限制器高度试样类型 A B压缩率为25%时mm 9.3-9.4 4.7-4.8压缩率为15%时mm 10.6-10.7 5.3-5.4压缩率为10%时mm 11.25-11.3 5.65-5.7硬度小于80IRHD压缩率为【25±2%】限制器80IRHD至89IRHD压缩率为【15±2%】限制器90IRHD至95IRHD压缩率为【10±2%】限制器3、外形尺寸：直径110mm 单板厚度15mm4、重量：10Kg三、橡胶压缩yongjiu变形器使用方法：1、在压缩夹具的压缩板表面上涂一层润滑剂(hua石粉、甲基硅油)。

使试样不粘夹具。

所用的润滑剂对试验中的橡胶无影响。

并且在试验报告中注明所用的润滑剂。

2、调整厚度计指针为零,测量试样中心部份的高度(h0)。

三个试样高度相差不超过0.01mm。

3、将试样、限制器置于夹具中,均匀地压缩到规定的高度(h0),压缩时试样、限制器不能互相接触。

4、把已装有试样的压缩夹具或试验容器放入达到的试验温度即开始计算时间。

5、常温或高温试验结束后,立即松开紧固件,把试样放置于木板上,在标准温度环境下,自由状态下放置(30±3)min,然后用厚度计测量试样恢复高度h1),到0.01mm。

也可以让整个压缩夹具在室温下冷却30~120min,再从压缩夹具中取出试样;停放30min测一试样高度。

但应在报告中注明停放时间。

精品资料欢迎下载。

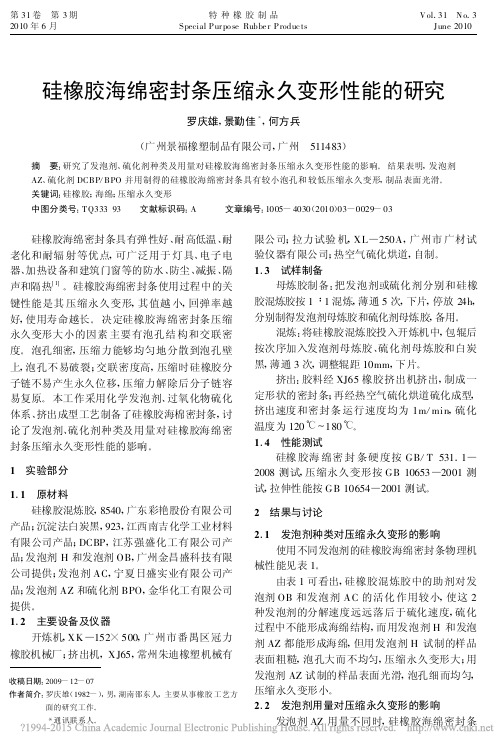

第31卷　第3期2010年6月特种橡胶制品Special P ur po se Rubbe r P roduc ts V ol .31　N o .3　June 2010硅橡胶海绵密封条压缩永久变形性能的研究罗庆雄,景勤佳＊,何方兵(广州景福橡塑制品有限公司,广州　511483)摘　要:研究了发泡剂、硫化剂种类及用量对硅橡胶海绵密封条压缩永久变形性能的影响。

结果表明,发泡剂AZ 、硫化剂DCBP /BPO 并用制得的硅橡胶海绵密封条具有较小泡孔和较低压缩永久变形,制品表面光滑。

关键词:硅橡胶;海绵;压缩永久变形中图分类号:T Q333.93 文献标识码:A 文章编号:1005-4030(2010)03-0029-03收稿日期:2009-12-07作者简介:罗庆雄(1982-),男,湖南邵东人,主要从事橡胶工艺方面的研究工作。

＊通讯联系人。

硅橡胶海绵密封条具有弹性好、耐高低温、耐老化和耐辐射等优点,可广泛用于灯具、电子电器、加热设备和建筑门窗等的防水、防尘、减振、隔声和隔热[1]。

硅橡胶海绵密封条使用过程中的关键性能是其压缩永久变形,其值越小,回弹率越好,使用寿命越长。

决定硅橡胶海绵密封条压缩永久变形大小的因素主要有泡孔结构和交联密度。

泡孔细密,压缩力能够均匀地分散到泡孔壁上,泡孔不易破裂;交联密度高,压缩时硅橡胶分子链不易产生永久位移,压缩力解除后分子链容易复原。

本工作采用化学发泡剂、过氧化物硫化体系、挤出成型工艺制备了硅橡胶海棉密封条,讨论了发泡剂、硫化剂种类及用量对硅橡胶海绵密封条压缩永久变形性能的影响。

1　实验部分1.1　原材料硅橡胶混炼胶,8540,广东彩艳股份有限公司产品;沉淀法白炭黑,923,江西南吉化学工业材料有限公司产品;DCBP ,江苏强盛化工有限公司产品;发泡剂H 和发泡剂OB ,广州金昌盛科技有限公司提供;发泡剂AC ,宁夏日盛实业有限公司产品;发泡剂AZ 和硫化剂BPO ,金华化工有限公司提供。

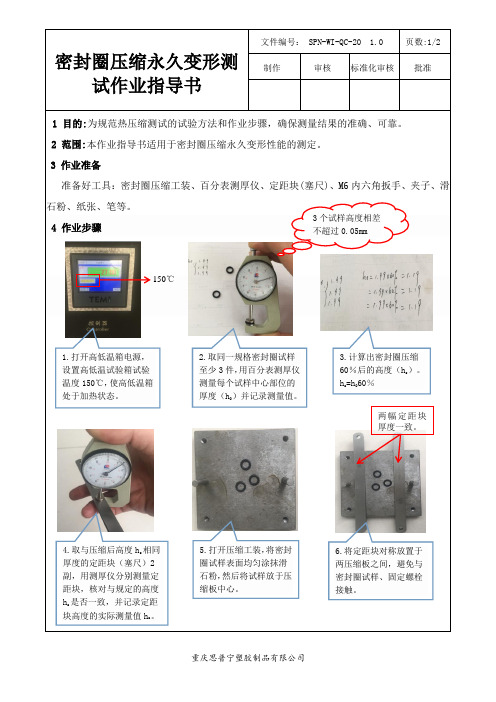

2.取同一规格密封圈试样至少3件，用百分表测厚仪测量每个试样中心部位的厚度（h 0）并记录测量值。

1.打开高低温箱电源，设置高低温试验箱试验温度150℃，使高低温箱处于加热状态。

3.计算出密封圈压缩
60％后的高度（h s ）。

h s =h 060％
4.取与压缩后高度h s 相同厚度的定距块（塞尺）2副，用测厚仪分别测量定距块，核对与规定的高度h s 是否一致，并记录定距块高度的实际测量值h s 。

5.打开压缩工装，将密封圈试样表面均匀涂抹滑石粉，然后将试样放于压缩板中心。

6.将定距块对称放置于两压缩板之间，避免与密封圈试样、固定螺栓接触。

两幅定距块厚度一致。

SPN-WI-QC-20 1.0 2/2
注意事项
7.用内六角扳手采用先对角固定的方式拧紧4个螺栓，然后检查压缩工装四个侧高度是否一致。

8.将装好试样的测试工装立即放入已达到温度的高低温箱的中间部位，保持22小时，并记录该时间。

9.试样达到规定试验时间后，取出压缩工装置于常温下自然冷却2小时左右，以手感压缩工装不烫手为宜。

一、目的
参照《ASTM-D395》橡胶性能试验方法-压缩永久变形标准，规范橡胶压缩永久测试方法，保证硫化橡胶永久压缩变形测试的准确性。

二、适用范围：适用于硫化橡胶压缩永久变形的测定。

三、使用仪器：橡胶压缩永久变形仪
四、使用方法
1、试样的制备
试样制备用公司配套的压缩永久试验模具制作；
2、试测的条件
1）在测试前将试样放置在温度为23 ±2℃（73.4 ±3.6℉）的环境中至少3小时；
2）压力永久变形性能受大气湿度影响的试样应在相对湿度控制在50±5%的大气环境下放置至少24小时；
3、试验步骤
1）试验前检查试样，如果试样表面有杂物，须用纱布沾酒精擦净。

2）测量试样的原始厚度，取精度为0.02mm（0.001in.）
3）将试样放入压力装置的压力片间，试样两边都应有垫片，垫片与试样间应有足够的距离；
4）根据客户或工程部指定要求选择温度和时长；在对比测试中，使用相同的温度和加热时间。

常用的测试条件：100℃*72h。

当放入装置时，试样的温度应为室温。

在组装完成后2小时内将装置放入5）在测试结束后，从热空气炉取出装置，马上取出试样冷却，冷却时试样应摆放在导热能力低的表面上（如木头）30分钟，然后测量最终的厚度；
6）最终厚度测定------在休息期结束后，测试最终厚度。

4、试验结果计算
5、试验报告
报告以下信息： 1）试样的原始尺寸；2）从夹紧装置取出30分钟后的厚度；3）测试时间和温度；4）使用的测试方法：方法B；5）测试试样的数量
批准：审核：编制：
日期：日期：日期：。

编号：D 395-03橡胶性能的标准试验方法----------压缩永久变形1此项标准在固定编号B 117下发布，紧随编号的数字表示标准采纳的年度，如果是修正，数字表示最后一次修正的年度。

在括号内的数字表示最后一次重申批准的年度。

上标 表示自最后一次修正或重申批准以来的编辑改动。

此项标准已被批准供美国国防部下属机构使用。

1范围1.1本测试方法测试应用中会在气体或液体媒介中承受压力的橡胶。

本测试方法特别适用于在机械固定器件，1.2测试方法可以选择，但是应考虑用于与测试结果关联的实际情况下使用的橡胶的性质。

除非在具体的规范中有其他规定，应使用测试方法B。

1.3测试方法B不适用于硬度大于90IRHD的硫化橡胶。

1.4以国际单位（SI）为单位的数值应被认为是标准。

在括号内的数值起参照作用。

1.5此项标准不包括与其应用有关的所有的安全隐患。

此项标准的使用者有责任在使用前建立合适的安全健康规范以及决定法规限制是否适用2 参考文件2.1 ASTM标准2：D1349 橡胶规范---测试的标准温度D 3182D 3183D 3767D 4483E 145---------------------------------------1此测试方法属于ASTM D 11橡胶委员会的工作范围，是其下属D11.10物理测试子委员会的直接责任。

目前的版本在2008.3.1批准，2008.07出版。

原始的版本在1934年批准。

上一个版本在2003年批准，编号为D395-03.2如需参照ASTM 标准，访问ASTM网站，. 如需要《ASTM标准年鉴》的内容信息，浏览ASTM网站的标准索引页。

3 测试方法概要3.1 用挠力或规定的力压缩试样，并在规定的温度下保持规定的时间。

3.2 在试样在合适的装置内，在规定的条件下经过特定时间的压缩变形后，取出试样，等待30分钟，测量试样的残留变形。

3.3 在测量残留变形后，根据Eq1和Eq2计算压缩永久变形。

名稱：D 395-01橡膠屬性的標准測試方法—壓縮永久變形1.范圍1.1 此測試方法覆蓋用於液壓或氣壓橡膠的測試。

它們特別適用於用於機器配件、震動調節閥的橡膠和密封件。

兩個測試方法包括如下：測試方法節A-在空氣中持续壓力下的永久壓縮變形 7-10B-在空氣中持续彎曲的永久壓縮變形 11-141.2 測試方法是可選擇的，但是要考慮到測試結果服務的本性。

除非規格細節中聲明，一般應使用方法B.1.3 測試方法B不適用於硫化硬度超過90度的。

1.4 標有SI的值被認為是標准值。

1.5此標准目的不是用來處理所有安全事宜，如果有，與其用途相關。

使用此標准的使用者有責任在使用之前，建立適當安全和健康的操作並決定適用的管理限制。

2.參考書籍2.1 ASTM標准：D 1349 橡膠常規--標准溫度測試D 3182橡膠常規—原料、設備、標准混煉膠混煉和准備標准硫化薄片的程序D 3183橡膠常規—准備從產品用於測試目的的片D 3767橡膠常規—尺寸的測試D 4483橡膠及黑碳工業測試方法標准的決定精度常規E 145 比重-傳達和強力-通風烤箱規格3.測試方法總結3.1 一測試標本在規定的溫度下，被彎曲或規定的壓力下壓縮，並保持此情況在規定的時間。

3.2 剩下變形的標本，從合適的壓縮裝置下移開，30分鐘後再測量。

3.3 測量變形的標本後，壓縮永久變形，如正確的測試方法中所定義，按Eq1和Eq2來計算。

4. 重要性和使用4.1壓縮永久變形測試目的是測量橡膠在長時間的壓力下，其保持彈性的屬性。

實際的壓力裝置可能包括使其彎曲的保持物、連續使用的既知壓力器、或使其快速重復變形和恢復的間歇壓縮裝置。

雖然後者有力量的壓力，像其它，產生壓縮永久變形，導致如一個整體更接近類似於壓縮彎曲或磁滯現象測試。

但是，壓縮永久變形測試主要用於服務情況包括靜態承受壓力。

測試經常在提高的溫度中進行。

5.測試標本5.1 從每個樣板中取得的標本應測試兩次(選擇1)或三次(選擇2)。

橡胶压缩永久变形测试标准(一)
橡胶压缩永久变形测试标准
概述
•橡胶压缩永久变形测试标准是评估橡胶在长期压缩负荷下变形特性的一种指标。

该标准旨在确保橡胶制品在使用过程中能够保持其原有形状和功能。

测试方法
1.准备测试样品
–从橡胶制品中切割得到标准大小的样品，保证样品质量和尺寸的一致性。

2.设定加载条件
–根据实际应用情况，确定合适的加载条件，如加载时间、加载压力等。

3.进行压缩测试
–将样品放置在压缩测试机中，设定压缩负荷并记录相应数据。

4.观察变形情况
–在加载条件下，观察样品的压缩变形情况，并记录相关数据。

5.压缩时间调整
–如果需要进行长时间的测试，可以根据需要调整压缩时间。

6.数据处理与分析
–根据测试得到的数据，进行统计分析，计算橡胶的压缩永久变形率。

标准要求
•根据不同橡胶制品的用途和要求，标准要求会有所不同。

•通常，橡胶制品在经过压缩测试后，其压缩永久变形率不应超过一定范围。

结论
•橡胶压缩永久变形测试标准是评估橡胶制品在长期压缩负荷下变形特性的重要指标。

•通过遵守该测试标准，可以保证橡胶制品在使用过程中的可靠性和稳定性。

以上是关于橡胶压缩永久变形测试标准的简要介绍，该测试标准
对于橡胶制品的研发和生产具有重要意义，希望能够为相关领域的专
业人士提供参考和指导。

橡胶压缩永久变形标准
橡胶压缩永久变形标准是指评估橡胶材料在受压后保持其形状和弹性恢复能力的能力。

橡胶材料通常在受到一定压力或应力的情况下会发生压缩永久变形，即即使去除压力后，橡胶材料也无法完全恢复到原始形状。

国际上常用的橡胶压缩永久变形标准之一是ISO 815，该标准
描述了用于测量橡胶材料在特定条件下的压缩永久变形的试验方法。

该标准规定了测试样品的尺寸和形状、试验条件和测量方法等。

根据ISO 815标准，测试过程如下：
1. 制备符合要求的橡胶样品，并将其压缩到指定的压力下。

2. 在规定的温度下保持一段时间，以使橡胶样品达到热平衡。

3. 移除压力并等待样品恢复形状，记录恢复的时间和程度。

4. 根据恢复程度计算橡胶的压缩永久变形。

对于不同用途的橡胶材料，可能会有不同的压缩永久变形标准，这取决于其特定的应用要求。

因此，在选择橡胶材料时，需要参考适用的标准以确保它能够满足预期的性能要求。
