专题突破练 专题三 第15练 带电粒子在立体空间及交变电磁场中的运动

【通用版】高考物理考前突破专题专题一、带电粒子在交变电场中的运动1．A 、B 两金属板平行放置，在t ＝0时刻将电子从A 板附近由静止释放（电子的重力忽略不计）。

分别在A 、B 两板间加上右边哪种电压时，有可能使电子到不了B 板【答案】B2．将如图交变电压加在平行板电容器A 、B 两极板上，开始B 板电势比A 板电势高，这时有一个原来静止的电子正处在两板的中间，它在电场力作用下开始运动，设A 、B 两极板的距离足够大，下列说法正确的是A ．电子一直向着A 板运动B ．电子一直向着B 板运动C ．电子先向A 运动，然后返回向B 板运动，之后在A 、B 两板间做周期性往复运动D ．电子先向B 运动，然后返回向A 板运动，之后在A 、B 两板间做周期性往复运动 【答案】D【解析】根据交变电压的变化规律，不难确定电子所受电场力的变化规律，从而作出电子的加速度a 、速度v 随时间变化的图线，如图所示，从图中可知，电子在第一个T 4内做匀加速运动，第二个T4内做匀减速运动，在这半个周期内，因初始B 板电势高于A 板电势，所以电子向B 板运动，加速度大小为eUmd 。

在第三个T 4内做匀加速运动，第四个T4内做匀减速运动，但在这半个周期内运动方向与前半个周期相反，向A 板运动，加速度大小为eUmd，所以，电子做往复运动，综上分析正确选项应为D 。

7．如图甲所示，真空室中电极K 发出的电子（初速度不计）经过电势差为U 1的加速电场加速后，沿两水平金属板C 、D 间的中心线射入两板间的偏转电场，最后打在荧光屏上。

C 、D 两板间的电势差U CD 随时间变化的图象如图乙所示，设C 、D 间的电场可看作匀强电场，且两板外无电场。

已知电子的质量为m 、电荷量为e （重力不计），C 、D 极板长为l ，板间距离为d ，偏转电压U 2，荧光屏距C 、D 右端的距离为l6，所有电子都能通过偏转电极。

（1）求电子通过偏转电场的时间t 0；（2）若U CD 的周期T ＝t 0，求荧光屏上电子能够到达的区域的长度； （3）若U CD 的周期T ＝2t 0，求到达荧光屏上O 点的电子的动能。

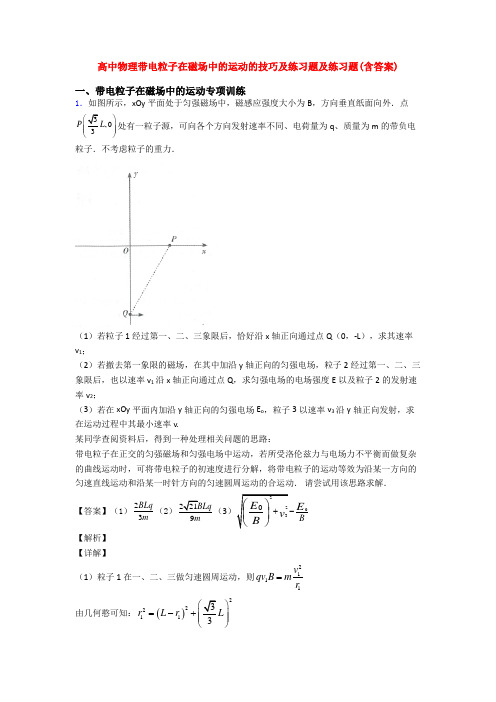

高中物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，同轴圆形区域内、外半径分别为R 1＝1 m 、R 2＝3m ，半径为R 1的圆内分布着B 1＝2.0 T 的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B 2＝0.5 T 的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d ＝3cm ，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P 点由静止释放，经加速后通过右板小孔Q ，垂直进入环形磁场区域．已知点P 、Q 、O 在同一水平线上，粒子比荷4×107C /kg ，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？ (2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O ，则加速电压为多大？(3) 从P 点出发开始计时，在满足第(2)问的条件下，粒子到达O 点的时刻． 【答案】(1) r 1<1m . (2) U ＝3×107V . (3) t=(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…) 【解析】 【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径； （2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O 的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O、O3、Q共线且水平，粒子在两磁场中的半径分别为r2、r3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB＝m2 v r得r＝mv qB易知r3＝4r2且满足(r2＋r3)2＝(R2－r2)2＋r32解得r2＝3m，r3＝3m又由动能定理有qU＝12mv2代入数据解得U＝3×107V.(3)带电粒子从P到Q的运动时间为t1，则t1满足12v t1＝d得t1＝10－9s令∠QO2O3＝θ，所以cosθ＝0.8，θ＝37°(反三角函数表达亦可)圆周运动的周期T＝2m qB故粒子从Q孔进入磁场到第一次到O点所用的时间为8221372180532610360360m m t s qB qB ππ-⨯⨯⨯－＝＋＝ 考虑到周期性运动，t 总＝t 1＋t 2＋k(2t 1＋2t 2)＝(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…)．3．如图所示，半径r =0.06m 的半圆形无场区的圆心在坐标原点O 处，半径R =0.1m ，磁感应强度大小B =0.075T 的圆形有界磁场区的圆心坐标为（0，0.08m ），平行金属板MN 的极板长L =0.3m 、间距d =0.1m ，极板间所加电压U =6.4x102V ，其中N 极板收集到的粒子全部中和吸收．一位于O 处的粒子源向第一、二象限均匀地发射速度为v 的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x 轴正方向，已知粒子在磁场中的运动半径R 0=0.08m ，若粒子重力不计、比荷qm=108C/kg 、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6． （1）求粒子的发射速度v 的大小；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，求它打出磁场时的坐标： （3）N 板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s ；（2）（0，0.18m ）；（3）29% 【解析】 【详解】（1）由洛伦兹力充当向心力，即qvB =m 2v R可得：v =6×105m/s ；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，作出速度方向的垂线与y 轴交于一点Q ，根据几何关系可得PQ=0.0637cos o=0.08m ，即Q 为轨迹圆心的位置； Q 到圆上y 轴最高点的距离为0.18m-0.0637sin o=0.08m ，故粒子刚好从圆上y 轴最高点离开； 故它打出磁场时的坐标为（0，0.18m ）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y，由带电粒子在电场中偏转的规律得：y=12at2…①a=qEm=qUmd…②t=Lv …③由①②③解得：y=0.08m设此粒子射入时与x轴的夹角为α，则由几何知识得：y=r sinα+R0-R0cosα可知tanα=43，即α=53°比例η=53180o×100%=29%4．在水平桌面上有一个边长为L的正方形框架，内嵌一个表面光滑的绝缘圆盘，圆盘所在区域存在垂直圆盘向上的匀强磁场．一带电小球从圆盘上的P点（P为正方形框架对角线AC与圆盘的交点）以初速度v0水平射入磁场区，小球刚好以平行于BC边的速度从圆盘上的Q点离开该磁场区（图中Q点未画出），如图甲所示．现撤去磁场，小球仍从P点以相同的初速度v0水平入射，为使其仍从Q点离开，可将整个装置以CD边为轴向上抬起一定高度，如图乙所示，忽略小球运动过程中的空气阻力，已知重力加速度为g．求：（1）小球两次在圆盘上运动的时间之比；（2）框架以CD为轴抬起后，AB边距桌面的高度．【答案】（1）小球两次在圆盘上运动的时间之比为：π：2；（2）框架以CD为轴抬起后，AB边距桌面的高度为222vg．【解析】【分析】【详解】（1）小球在磁场中做匀速圆周运动，由几何知识得：r2+r2=L2，解得：r=22L，小球在磁场中做圆周运的周期：T=2rvπ，小球在磁场中的运动时间：t1=14T=2Lπ，小球在斜面上做类平抛运动，水平方向：x=r=v0t2，运动时间：t2=22Lv，则：t1：t2=π：2；（2）小球在斜面上做类平抛运动，沿斜面方向做初速度为零的匀加速直线运动，位移：r=2212at，解得，加速度：a=222vL，对小球，由牛顿第二定律得：a=mgsinmθ=g sinθ，AB 边距离桌面的高度：h =L sinθ=222v g；5．如图所示，直线y =x 与y 轴之间有垂直于xOy 平面向外的匀强磁场1B ，直线x =d 与y =x 间有沿y 轴负方向的匀强电场，电场强度41.010V/m E =⨯，另有一半径R =1.0m 的圆形匀强磁场区域，磁感应强度20.20T B =，方向垂直坐标平面向外，该圆与直线x =d 和x 轴均相切，且与x 轴相切于S 点．一带负电的粒子从S 点沿y 轴的正方形以速度0v 进入圆形磁场区域，经过一段时间进入磁场区域1B ，且第一次进入磁场1B 时的速度方向与直线y =x垂直．粒子速度大小50 1.010m/s v =⨯，粒子的比荷为5/ 5.010C/kg q m =⨯，粒子重力不计．求：(1)粒子在匀强磁场2B 中运动的半径r ； (2)坐标d 的值；(3)要使粒子无法运动到x 轴的负半轴，则磁感应强度1B 应满足的条件； (4)在(2)问的基础上，粒子从开始进入圆形磁场至第二次到达直线y =x 上的最长时间（ 3.14π=，结果保留两位有效数字）.【答案】(1)r =1m (2)4m d = (3)10.1B T ≤或10.24B T ≥ (4)56.210t s -≈⨯ 【解析】 【详解】解：(1) 由带电粒子在匀强磁场中运动可得：2020v B qv m r= 解得粒子运动的半径：1r m =(2) 粒子进入匀强电场以后，做类平抛运动，设粒子运动的水平位移为x ，竖直位移为y 水平方向：0x v t = 竖直方向：212y at =Eq a m=tan 45v at︒=联立解得：2x m =，1y m =由图示几何关系得：d x y R =++ 解得：4d m =(3)若所加磁场的磁感应强度为1B '，粒子恰好垂直打在y 轴上，粒子在磁场运动半径为1r 由如图所示几何关系得：()12r y R =+02v v =由带电粒子在匀强磁场中运动可得：211vB qv m r '=解得：10.1B T '=若所加磁场的磁感应强度为1B ''，粒子运动轨迹与轴相切，粒子在磁场中运动半径为2r 由如图所示几何关系得：()2222r r y R +=+由带电粒子在匀强磁场中运动可得：212vB qv m r ''=解得1210.2410B T T +''=≈ 综上，磁感应强度应满足的条件为10.1B T ≤或10.24B T ≥(4)设粒子在磁场2B 中运动的时间为1t ，在电场中运动的时间为2t ，在磁场1B 中运动的时间为3t ，则有：1114t T =102RT v π= 20x t v =3212t T =222r T vπ=解得：()551232 1.52210 6.210t t t t s s ππ--=++=-+⨯≈⨯6．如图所示，虚线MN 为匀强电场和匀强磁场的分界线，匀强电场场强大小为E 方向竖直向下且与边界MN 成θ=45°角，匀强磁场的磁感应强度为B ，方向垂直纸面向外，在电场中有一点P ，P 点到边界MN 的竖直距离为d 。

高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．如图所示，在xOy平面内，以O′(0，R)为圆心，R为半径的圆内有垂直平面向外的匀强磁场，x轴下方有垂直平面向里的匀强磁场，两区域磁感应强度大小相等．第四象限有一与x轴成45°角倾斜放置的挡板PQ，P，Q两点在坐标轴上，且O，P两点间的距离大于2R，在圆形磁场的左侧0<y<2R的区间内，均匀分布着质量为m，电荷量为＋q的一簇带电粒子，当所有粒子均沿x轴正向以速度v射入圆形磁场区域时，粒子偏转后都从O点进入x轴下方磁场，结果有一半粒子能打在挡板上．不计粒子重力，不考虑粒子间相互作用力．求：(1)磁场的磁感应强度B的大小；(2)挡板端点P的坐标；(3)挡板上被粒子打中的区域长度．【答案】（1）mvqR(2)(21),0R⎡⎤⎣⎦21042R+-【解析】【分析】【详解】（1）设一粒子自磁场边界A点进入磁场，该粒子由O点射出圆形磁场，轨迹如图甲所示，过A点做速度的垂线长度为r,C为该轨迹圆的圆心.连接AOˊ、CO，可证得ACOOˊ为菱形，根据图中几何关系可知：粒子在圆形磁场中的轨道半径r=R，由2v qvB mr=得：mv BqR =（2）有一半粒子打到挡板上需满足从O 点射出的沿x 轴负方向的粒子、沿y 轴负方向的粒子轨迹刚好与挡板相切，如图乙所示，过圆心D 做挡板的垂线交于E 点 2DP R =(21)OP R =+P 点的坐标为（(21)R +，0 ）（3）设打到挡板最左侧的粒子打在挡板上的F 点，如图丙所示，OF =2R ①过O 点做挡板的垂线交于G 点，22(21)(122OG R R =⋅=+② 225-22=2FG OF OG R =-③ 2EG =④ 挡板上被粒子打中的区域长度l =FE =22R +5-222R 2+10-42R ⑤2．如图所示，一匀强磁场磁感应强度为B；方向向里，其边界是半径为R的圆，AB为圆的一直径.在A点有一粒子源向圆平面内的各个方向发射质量m、电量-q的粒子，粒子重力不计．(1)有一带电粒子以的速度垂直磁场进入圆形区域，恰从B点射出．求此粒子在磁场中运动的时间．(2)若磁场的边界是绝缘弹性边界(粒子与边界碰撞后将以原速率反弹)，某粒子沿半径方向射入磁场，经过2次碰撞后回到A点，则该粒子的速度为多大?(3)若R=3cm、B=0.2T，在A点的粒子源向圆平面内的各个方向发射速度均为3×105m／s、比荷为108C／kg的粒子．试用阴影图画出粒子在磁场中能到达的区域，并求出该区域的面积(结果保留2位有效数字)．【答案】（1）（2）（3）【解析】【分析】（1）根据洛伦兹力提供向心力，求出粒子的半径，通过几何关系得出圆弧所对应的圆心角，根据周期公式，结合t=T求出粒子在磁场中运动的时间．（2）粒子径向射入磁场，必定径向反弹，作出粒子的轨迹图，通过几何关系求出粒子的半径，从而通过半径公式求出粒子的速度．（3）根据粒子的半径公式求出粒子的轨道半径，作出粒子轨迹所能到达的部分，根据几何关系求出面积．【详解】（1）由得r1=2R粒子的运动轨迹如图所示，则α＝因为周期．运动时间．（2）粒子运动情况如图所示，β＝．r2＝R tanβ＝R由得（3）粒子的轨道半径r3＝＝1.5cm粒子到达的区域为图中的阴影部分区域面积为S=πr32+2×π(2r3)2−r32=9.0×10-4m2【点睛】本题考查了带电粒子在磁场中的运动问题，需掌握粒子的半径公式和周期公式，并能画出粒子运动的轨迹图，结合几何关系求解．该题对数学几何能力要求较高，需加强这方面的训练．3．核聚变是能源的圣杯，但需要在极高温度下才能实现，最大难题是没有任何容器能够承受如此高温。

带电粒子在电磁场中的运动1、回旋加速器是加速带电粒子的装置,其主体部分是两个D 形金属盒,两金属盒处在垂直于盒底的匀强磁场中,与高频交流电源相连接后,使粒子每次经过两盒间的狭缝时都能得到加速,如图所示。

现要增大带电粒子从回旋加速器射出时的动能,下列方法可行的是A.仅减小磁场的磁感应强度B.仅减小狭缝间的距离C.仅增大高频交流电压D.仅增大金属盒的半径2、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S 0A=S 0C,则下列相关说法中正确的是A.甲束粒子带正电,乙束粒子带负电B.甲束粒子的比荷大于乙束粒子的比荷C.能通过狭缝S 0的带电粒子的速率等于D.若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶23、为监测某化工厂的污水排放量,技术人员在该厂的排污管末端安装了如图所示的流量计。

该装置由绝缘材料制成,长、宽、高分别为a 、b 、c,左右两端开口。

在垂直于上下底面方向加磁感应强度大小为B 的匀强磁场,在前后两个内侧面分别固定有金属板作为电极。

污水充满管口从左向右流经该装置时,接在M 、N 两端间的电压表将显示两个电极间的电压U 。

若用Q 表示污水流量(单位时间内排出的污水体积),下列说法中正确的是A.N 端的电势比M 端的高B.若污水中正、负离子数相同,则前后表面的电势差为零C.电压表的示数U 跟a 和b 都成正比,跟c 无关D.电压表的示数U 跟污水的流量Q 成正比 4、如图（甲）所示，两块水平放置的平行金属板，板长L=1.4m,板距d=30cm 。

两板间有B=1.25T,垂直于纸面向里的匀强磁场。

在两板上加如图（乙）所示的脉冲电压。

在t=0时，质量m=2×10-15kg ，电量为q=1×10-10C 的正离子，以速度为4×103m/s 从两板中间水平射入。

试求：粒子在板间做什么运动？画出其轨迹。

5、如图所示,足够大的平行挡板A 1、A 2竖直放置,间距6L 。

第十五讲带电粒子在交变电场中的运动交变电场：电场强度不断随时间改变的电场。

分析带电粒子在交变场中运动的方法：画速度图像分析运动的方法；运动分解—化曲为直的方法《考点1：交变电场中的直线运动》此类问题的常见情境是：在一对面积较大的平行金属板之间加一交变电场，从某一时刻将带电粒子释放于电场中，粒子在电场力的作用下做直线运动。

常出现的一些变化是：1释放位置、时刻不同；2所加电压波形变化。

【例1】（2011安徽）如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处。

若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上。

则t0可能属于的时间段是（）A．0<t0 <T/4 B．T/2<t0 <3T/4C．3T/4<t0 <T D．T<t0 <9T/8《考点2：交变电场的电偏转—且偏且往复》在两金属板之间加交变电压，粒子平行金属板射入，需要考虑的情况：1．粒子有沿极板方向的初速度，受垂直于极板方向的交变电场力。

2．粒子通过电场时间相对电场周期较大，运动过程中受变化的电场力（粒子运动过程中受力随时间在变。

）3．注意：电压波形，入射时刻，入射位置。

结论：t=0射入，整周期时射出，则平行极板射出；t=T/4时射入，经整周期射出，沿中线平行极板射出。

【例2】（范县校级月考）如图甲所示，平行板相距为d，在两金属板间加一如图乙所示的交流电压，有一粒子源在平行板左边界中点处沿垂直电场方向连续发射速度相同的带正电粒子．（不计重力）t=0时刻进入电场的粒子恰好在t=T时刻到B达板右边缘，则（）A．任意时刻进入的粒子到达电场右边界用时间都相等B．t=0时刻进入的粒子到达电场右边界的速度最大C．t=T/4时刻进入的粒子到达电场右边界时距B板d/4D．粒子到达电场右边界时的速度大小与何时进入电场无关【思考】若本题电压波形变为下图所示，思考：(1)这些电子飞离两板间时，侧向位移(即竖直方向上的位移)的最大值y max和最小值y min之比为多少？(2)侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的速率之比为多少？《考点3：考虑重力的电偏转问题》【例3】如图所示，两平行金属板间有一匀强电场，其外部电场不计，板长为L ，板间距离为 d ，在板右端L 处有一竖直放置的荧光屏M ，一带电荷量为q ，质量为m 的质点从两板中央沿中线射入其间，最后垂直打在M 屏．已知重力加速度为g，则下列结论正确的是()A．板间电场强度大小为mg/qB．板间电场强度大小为2mg/qC．质点在板间的运动时间和它从板的右端运动到光屏的时间相等D．质点在板间的运动时间大于它从板的右端运动到光屏的时间【思考】若本题带电小球从两板中央沿中线射入电场，最后恰好打在荧光屏M上的O点，已知重力加速度为g，则下列说法正确的是（）A．小球一定带负电B．小球一定垂直打在荧光屏的O″点上C．电场力qE=4mg/3 D．电场力qE=2mg课后作业1.(2013全国卷大纲版)一电荷量为q （q>0）、质量为m 的带电粒子在匀强电场的作用下，在t=0时由静止开始运动，场强随时间变化的规律如图所示，不计重力。

高中物理必修三专题强化训练—带电粒子在交变电场中的运动一、带电粒子在交变电场中的直线运动1.此类问题中，带电粒子进入电场时初速度为零，或初速度方向与电场方向平行，带电粒子在交变静电力的作用下，做加速、减速交替的直线运动.2.该问题通常用动力学知识分析求解.重点分析各段时间内的加速度、运动性质、每段时间与交变电场的周期T间的关系等.常用v－t图像法来处理此类问题，通过画出粒子的v－t图像，可将粒子复杂的运动过程形象、直观地反映出来，便于求解.在如图1所示的平行板电容器的两板间分别加如图2甲、乙所示的两种电压，开始B板的电势比A板高.在静电力作用下原来静止在两板中间的电子开始运动.若两板间距足够大，且不计重力，试分析电子在两种交变电压作用下的运动情况，并定性画出相应的v－t图像.图1图2答案见解析解析t＝0时，B板电势比A板高，在静电力作用下，电子向B板(设为正向)做初速度为零的匀加速直线运动.对于题图甲所示电压，在0～12T内电子做初速度为零的正向匀加速直线运动，12T～T内电子做末速度为零的正向匀减速直线运动，然后周期性地重复前面的运动，其速度—时间图像如图(a)所示.对于题图乙所示电压，在0～T2内做类似题图甲0～T的运动，T2～T内电子做反向先匀加速、后匀减速、末速度为零的直线运动.然后周期性地重复前面的运动，其速度—时间图像如图(b)所示.针对训练1(多选)如图3(a)所示，A、B是一对平行的金属板，在两板间加上一周期为T的交变电压U，A板的电势φA＝0，B板的电势φB随时间的变化规律如图(b)所示.现有一电子从A板上的小孔进入两板间的电场区域，设电子的初速度和重力可忽略.则()图3A.若电子是在t＝0时刻进入的，它将一直向B板运动B.若电子是在t＝T8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上C.若电子是在t＝38T时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B 板上D .若电子是在t ＝T 2时刻进入的，它可能时而向B 板运动，时而向A 板运动答案AB 解析根据电子进入电场后的受力情况和运动情况，作出如图所示的图像.由图丁可知，当电子在t ＝0时刻进入电场时，电子一直向B 板运动，A 正确.若电子在T 8时刻进入电场，则由图丁知，电子向B 板运动的位移大于向A 板运动的位移，因此最后仍能打在B 板上，B 正确.若电子在3T 8时刻进入电场，则由图丁知，在第一个周期电子即返回至A 板，C 错误.若电子在T 2时刻进入电场，则它一靠近小孔便受到排斥力，根本不能进入电场，即D 错误.二、带电粒子在交变电场中的曲线运动带电粒子以一定的初速度垂直于电场方向进入交变电场，粒子做曲线运动.(1)若带电粒子的初速度很大，粒子通过交变电场时所用时间极短，故可认为粒子所受静电力为恒力，粒子在电场中做类平抛运动.(2)若粒子运动时间较长，在初速度方向做匀速直线运动，在垂直初速度方向利用v y －t 图像进行分析：①v y ＝0时，速度方向沿v 0方向.②y 方向位移可用v y －t 图像的面积进行求解.如图4甲所示，极板A 、B 间的电压为U 0，极板C 、D 间的间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长.A 板O 处的放射源连续无初速度地释放质量为m 、电荷量为＋q 的粒子，经电场加速后，沿极板C 、D 的中心线射向荧光屏(荧光屏足够大且与中心线垂直)，当C 、D 板间未加电压时，粒子通过C 、D 板间的时间为t 0；当C 、D 板间加上图乙所示电压(图中电压U 1已知)时，粒子均能从C 、D 板间飞出，不计粒子的重力及粒子间的相互作用.求：图4(1)C 、D 板的长度L ；(2)粒子从C 、D 两极板间飞出时垂直于极板方向偏移的最大距离；(3)粒子打在荧光屏上区域的长度.答案(1)t 02qU 0m (2)qU 1t 022md (3)3qU 1t 022md解析(1)粒子在A 、B 板间，有qU 0＝12mv 02，在C 、D 板间有L ＝v 0t 0，解得L ＝t 02qU 0m .(2)粒子从nt 0(n ＝0,2,4…)时刻进入C 、D 间，偏移距离最大，粒子做类平抛运动，偏移距离y ＝12at 02，加速度a＝qU1 md，解得y＝qU1t02 2md.(3)粒子在C、D间偏转距离最大时打在荧光屏上的位置距中心线最远，从C、D板飞出的偏转角tanθ＝v y v0，v y＝at0，打在荧光屏上的位置距中心线的最远距离s＝y＋L tanθ，粒子打在荧光屏上的区域长度Δs＝s＝3qU1t02 2md.针对训练2(多选)如图5甲所示，两平行金属板MN、PQ的板长和板间距离相等，板间存在如图乙所示的随时间周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线且垂直于电场方向源源不断地射入电场，粒子射入电场时的初动能均为E k0，已知t＝0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场，不计粒子间的相互作用，则()图5A.所有粒子都不会打到两极板上B.所有粒子最终都垂直电场方向射出电场C.运动过程中所有粒子的最大动能不可能超过2E k0D.只有t＝n T2(n＝0,1,2，…)时刻射入电场的粒子才能垂直电场方向射出电场答案ABC解析带电粒子在垂直于电场方向上做匀速直线运动，在沿电场方向上，做加速度大小不变、方向周期性变化的变速直线运动.由t＝0时刻进入电场的粒子运动情况可知，粒子在平行金属板间运动的时间为周期性变化的电场的周期的整数倍.在0～T2时间内带电粒子运动的加速度a＝E0qm，由匀变速直线运动规律得v y＝at＝E0qmt，同理可分析T2～T时间内的运动情况，所以带电粒子在沿电场方向的速度v y与E－t图线所围面积成正比(时间轴下方的面积取负值).而经过整数个周期，E－t图像与坐标轴所围面积始终为零，故带电粒子离开电场时沿电场方向的速度总为零，B正确，D错误；在t＝0时刻入射的带电粒子，侧向位移最大，故其他粒子均不可能打到极板上，A正确；当粒子在t＝0时刻入射且经过时间T离开电场时，粒子在t＝T2时达到最大速度，此时竖直方向的位移与水平方向的位移之比为1∶2，即v0t＝2×12at2，可得v y＝v0，故粒子的最大速度为v＝2v0，因此最大动能为初动能的2倍，C正确.1.在如图1甲所示的平行板电容器A、B两板上加上如图乙所示的交变电压，开始时B板的电势比A板的高，这时两板中间原来静止的电子(图甲中黑点所示)在静电力作用下开始运动，则下列说法正确的是(不计电子重力)()图1A.电子先向A板运动，然后向B板运动，再返回A板做周期性往返运动B.电子一直向A板运动C.电子一直向B板运动D.电子先向B板运动，然后向A板运动，再返回B板做周期性往返运动答案C2.(多选)带正电的微粒放在电场中，场强的大小和方向随时间变化的规律如图2所示.带电微粒只在静电力的作用下由静止开始运动，则下列说法中正确的是()图2A.微粒在0～1s内的加速度与1～2s内的加速度相同B.微粒将沿着一条直线运动C.微粒将做往复运动D.微粒在第1s内的位移与第3s内的位移相同答案BD解析设微粒的速度方向、位移方向向右为正，作出微粒的v－t图像如图所示.由图可知B、D选项正确.3.在空间中有正方向水平向右、大小按如图3所示图线变化的电场，位于电场中A 点的电子在t＝0时速度为零，在t＝1s时，电子离开A点的距离为l.那么在t＝2s时，电子将处在()图3A.A点B.A点左方l处C.A点右方2l处D.A点左方2l处答案D解析第1s内电场方向向右，电子受到的静电力方向向左，电子向左做匀加速直线运动，位移大小为l，第2s内电子受到的静电力方向向右，由于电子此时有向左的速度，因而电子继续向左做匀减速直线运动，根据运动的对称性，位移大小也是l，t＝2s时电子的总位移大小为2l，方向向左，故选D.4.(多选)如图4甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大.当两板间加上如图乙所示的交变电压后，下列四个选项中的图像，反映电子速度v、位移x和加速度a三个物理量随时间t的变化规律可能正确的是()图4答案AD解析由平行金属板间所加电压的周期性可推知粒子加速度的周期性，D项正确；由v＝at可知，A项正确，C项错误；由x＝12at2知x－t图像应为曲线，B项错误.5.(多选)如图5甲所示，两平行金属板竖直放置，左极板接地，中间有小孔，右极板电势随时间变化的规律如图乙所示，电子原来静止在左极板小孔处，不计电子的重力，下列说法正确的是()图5A.若t＝0时刻释放电子，电子始终向右运动，直到打到右极板上B.若t＝0时刻释放电子，电子可能在两板间往返运动C.若t＝T4时刻释放电子，电子可能在两板间往返运动，也可能打到右极板上D.若t＝3T8时刻释放电子，电子必然回到左极板答案AC解析若t＝0时刻释放电子，电子将重复先匀加速后匀减速的运动，直到打到右极板，不会在两极板间做往返运动，所以选项A 正确，B 错误；若t ＝T 4时刻释放电子，电子先做匀加速运动后做匀减速运动，分析易知前T 2内电子可能到达右极板，若前T 2时间内电子未到达右极板，则电子将在两极板间做往返运动，所以选项C 正确；同理，若t ＝3T 8时刻释放电子，电子有可能到达右极板，也有可能回到左极板，这取决于两板间的距离，所以选项D 错误.6.如图6(a)所示，两平行正对的金属板A 、B 间加有如图(b)所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P 处，若在t 0时刻释放该粒子，粒子会时而向A 板运动，时而向B 板运动，并最终打在A 板上，则t 0可能属于的时间段是()图6A.0<t 0<T 4B.T 2<t 0<3T 4C.3T 4<t 0<T D .T <t 0<9T 8答案B 解析两板间加的是方波电压，刚释放粒子时，粒子向A 板运动，说明释放粒子时U AB 为负，所以选项A 、D 错误；若T 2<t 0<34T ，带正电粒子先加速向A 板运动、再减速运动至零；然后再反方向加速运动、减速运动至零；如此反复运动，每次向左运动的距离大于向右运动的距离，最终打在A 板上，所以选项B 正确；若34T <t 0<T ，带正电粒子先加速向A 板运动、再减速运动至零、然后再反方向加速运动、减速运动至零；如此反复运动，每次向左运动的距离小于向右运动的距离，最终打在B 板上，所以选项C 错误.7.(多选)如图7(a)所示，A 、B 表示真空中水平放置的相距为d 的平行金属板，板长为L ，两板间加电压后板间的电场可视为匀强电场.现在A 、B 两板间加上如图(b)所示的周期性的交变电压，在t ＝0时恰有一质量为m 、电荷量为＋q 的粒子在左侧板间中央沿水平方向以速度v 0射入电场，忽略粒子的重力，则下列关于粒子运动状态的表述中正确的是()图7A.粒子在垂直于板的方向上的分运动可能是往复运动B.粒子在垂直于板的方向上的分运动是单向运动C.只要周期T 和电压U 0的值满足一定条件，粒子就可沿与板平行的方向飞出D.粒子不可能沿与板平行的方向飞出答案BC8.(多选)如图8甲所示，在A 、B 两极板间加上如图乙所示的交变电压，A 板接地，一质量为m 、电荷量为q 的电子在t ＝T 4时刻进入两极板，仅在静电力作用下，由静止开始运动，恰好能到达B 板，则()图8A.A、B两板间的距离为qU0T216mB.电子在两板间的最大速度为qU0mC.电子在两板间做匀加速直线运动D.若电子在t＝T8时刻进入两极板，它将时而向B板运动，时而向A板运动，最终打在B板上答案AB解析电子在静电力作用下，加速度大小不变，方向变化，选项C错误；电子在t＝T4时刻进入两极板，先加速后减速，在t＝3T4时刻到达B板，设A、B两板的间距为d，则12·qU0mdT4＝d2，解得d＝qU0T216m，选项A正确；在t＝T2时电子的速度最大，则v m＝qU0md·T4＝qU0m，选项B正确；若电子在t＝T8时刻进入两极板，在T8～T2内电子做匀加速运动，位移x＝12·qU0md3T82＝9d8>d，说明电子会一直向B板运动并打在B板上，不会向A板运动，选项D错误.9.如图9甲所示，在xOy坐标系中，两平行金属板AB、OD水平放置，OD与x 轴重合，板的左端与原点O重合，板长L＝2m，板间距离d＝1m，紧靠极板右侧有一荧光屏.两金属板间电压U AO随时间的变化规律如图乙所示，变化周期为T＝2×10－3s ，U 0＝1×103V ，一带正电的粒子从左上角A 点，以平行于AB 边v 0＝1000m/s 的速度射入板间，粒子电荷量为q ＝1×10－5C ，质量m ＝1×10－7kg.不计粒子所受重力.求：图9(1)粒子在板间运动的时间；(2)粒子打到荧光屏上的纵坐标的范围；(3)粒子打到荧光屏上的动能.答案(1)2×10－3s (2)范围在0.85m ～0.95m 之间(3)5.05×10－2J解析(1)板间粒子在水平方向上做沿x 轴方向的匀速直线运动，设运动时间为t ，则L ＝v 0t ，t ＝L v 0＝2×10－3s.(2)t ＝0时刻射入的粒子在板间偏转量最大，设为y 1，y 1＝12a U 0q d＝ma ，解得y 1＝0.15m.纵坐标y ＝d －y 1＝0.85m ，t ＝1×10－3s 时刻射入的粒子在板间偏转量最小，设为y 2，y2＝12a，解得y2＝0.05m，纵坐标y′＝d－y2＝0.95m，所以打到荧光屏上的纵坐标的范围在0.85m～0.95m之间.(3)分析可知粒子打到荧光屏上的动能相同，设为E k，由动能定理得：U0dqy2＝E k－12mv02，解得E k＝5.05×10－2J.。

专题三：带电粒子在电磁场中的运动（全国卷高考真题版）1、（2011年全国卷，25题，19分）★★★★如图，与水平面成45°角的平面MN 将空间分成I 和II 两个区域。

一质量为m 、电荷量为q （q ＞0）的粒子以速度0v 从平面MN 上的0p 点水平右射入I 区。

粒子在I 区运动时，只受到大小不变、方向竖直向下的电场作用，电场强度大小为E ；在II 区运动时，只受到匀强磁场的作用，磁感应强度大小为B ，方向垂直于纸面向里。

求粒子首次从II 区离开时到出发点0p 的距离。

（粒子的重力可以忽略。

）00221()mv v l q E B=+2、（2011年全国新课标卷，25题，19分）★★★★如图，在区域Ⅰ（0≤x ≤d ）和区域Ⅱ（d ≤x ≤2d ）内分别存在匀强磁场，磁感应强度大小分别为B 和2B ，方向相反，且都垂直于Oxy 平面。

一质量为m 、带电荷量q （q ＞0）的粒子a 于某时刻从y 轴上的P 点射入区域Ⅰ，其速度方向沿x 轴正向。

已知a 在离开区域Ⅰ时，速度方向与x 轴正方向的夹角为30°；因此，另一质量和电荷量均与a 相同的粒子b 也从p 点沿x 轴正向射入区域Ⅰ，其速度大小是a 的1/3。

不计重力和两粒子之间的相互作用力。

求：（1）粒子a 射入区域I 时速度的大小；（2）当a 离开区域II 时，a 、b 两粒子的y 坐标之差。

(1)2dqB m (2)23(3－2)d3、（2012年全国大纲版，24题，16分）★★如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘清线悬挂于O 点。

先给电容器缓慢充电，使两级板所带电荷量分别为﹢Q 和﹣Q ，此时悬线与竖直方向的夹角为π/6。

再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板不接触。

求第二次充电使电容器正极板增加的电荷量。

Q=2Q ∆4、（00年全国卷21题，13分）★★★如图，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a 、b 、c 和d ，外筒的外半径为r 0。
