盾构工程施工测量和监控量测方案1 施工测量1.1 控制测量为确保施工控制点的稳定可靠，测量与相邻标段测量点联测闭合，对地面首级和二级控制网点进行同等精度的复测工作。
（1）复测按照招标文件的要求及《城市轨道交通工程测量规范》GB50308的规定，施工前，测量队对业主在交接桩时提供工程范围测区精密控制网、精密水准点等进行复测。
复测时按照首级控制网点同等精度进行观测，并与邻近标段的平面和高程控制网点进行贯通联测，做好工程测量的相互衔接。
将复测成果书面上报监理单位。
在工程施工期间，每两个月对首级控制网复测一次，并将复测成果上报监理单位。
如监测发现施工场地周围的地面有变形时，及时对首级控制网进行复测，增加复测频率，确认控制点无误后才可以继续使用。
如发现首级控制网测量超出规范允许范围时，立即报告监理单位，重新交桩后才可以使用首级控制网。
（2）控制测量复测工作完成后，在首级控制网点的基础上，根据工程项目的施工需要并结合本标段工程特点城市道路交通建筑物等实际情况定平面和高程控制网方案，现场选点埋设控制网标石后组织施测。
（3）平面控制测量为满足施工需要，严格地按四等导线测量规范增设了导线点，在盾构竖井处适当位置增设了精密导线点和精密水准点。
将新增设的控制点与地面首级控制网进行了联测，确保竖井投点在多方控制中。
盾构始发井投点测量为指导盾构掘进施工，必需把导线数据导入始发井强制对中平台上，施工完成到设计标高时，根据现场的实际情况和现有的仪器设备，采用投点仪投点（投点仪标称精度不低于1/30000）,把井口上测设的为了提高投点精度，在竖井口长边对角适当位置设置投点P1，P2点，如图10-1-1-1。
然后利用地面上的控制网进行联测，将测量数据进行平差后，计算出P1、P2各点的坐标（或用前方交会法，定出P1、P2各点），将P1、P2点投在井下的投点板上，如图10-1-1-2所示。
为了检核投点精度，在井上作多次投点，投在投点板上的P1′、P2′、P1″、P2″…点。
XX地铁XX号线XXX站~XXX站区间盾构法隧道施工监测方案编写：审核：日期：监测单位：目录一、工程沿线环境概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3二、监测依据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4三、监测目的‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5四、监测项目‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5五、监测点的布设与埋置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5六、监测控制网布设及各项监测项目的监测方法‥‥‥‥‥‥‥15七、监测频率及监测报警值‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17八、仪器设备‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥18九、监测质量保证措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥19盾构法隧道施工监测方案一、工程沿线环境概况1、XXX站~XXX站：该区间段为单线单洞圆形隧道，设计起止里程为：右DK16+067.9～右DK17+1.7m（左DK17+67.2m），右线全长933.8m，左线全长1002.268m。
其中设防灾联络通道及水泵房一座。
该区间段自XXX站南端头始发，以直线推进开始,过渡至直缓，再到缓圆、圆缓、缓直、直缓、缓圆、圆缓、缓直到XXX站。
隧道沿线均在市区主要道路干线及商业、居民区建筑物下；盾构自XXX 站始发后，沿XX路向南推进约290米后（即在左KD16+790m处）进入楼房集中区，楼房集中区域长约690m（楼房集中区内房屋简介见P7～P8之表1）；隧道沿线地下设施较为复杂，主要为雨水、污水管线及自来水管等。
2、XXX站~XXX站：该区间段为单线单洞圆形隧道，设计起止里程为：右DK17+292.7～右DK17+747.455m，右线全长454.755m（左线全长475.757m）。
其中设防灾联络通道及水泵房一座。
该区间段自XXX站北端头始发，向北推进约40m后进入XX路与XX路的十字交叉路口，推进约140m后进入楼房集中区域下方，隧道沿线上方主要为交通繁忙的十字路口及众多的建筑物（建筑物集中区内房屋简介见P9～P10之表2）；沿线地下设施复杂，主要为雨水、污水管线等。
盾构施工专项测量施工方案
一、前言
盾构施工是一种现代化的地下工程施工方法，其施工需要精确的测量工作作为基础保障。
本文将介绍盾构施工中专项测量的施工方案，包括测量准备工作、实际施工过程中的测量方法和注意事项等内容。
二、测量准备工作
1. 确定测量任务
在进行盾构施工前，需要确定需要进行的测量任务，包括地表控制点的设置、隧道轴线控制等。
2. 准备测量设备
准备好合适的测量设备，包括测距仪、全站仪、水平仪等，确保设备的精度和准确性。
三、施工过程中的测量方法
1. 地表控制点设置
在盾构施工现场周围设置地表控制点，用于确定隧道的位置和方向。
2. 隧道轴线控制
通过测量隧道隧道轴线的位置和方向，确保隧道施工的准确性和质量。
3. 岩体位移监测
通过测量岩体的位移情况，监测盾构施工对周围岩体的影响，确保隧道施工的安全性。
四、注意事项
1. 测量精度
在进行施工测量时，要保证测量的精度，避免因测量不准确引起的施工质量问题。
2. 施工环境
考虑施工环境对测量的影响，采取相应的措施保证测量工作的顺利进行。
3. 实时监测
建立实时监测系统，及时掌握隧道施工过程中的测量数据，发现问题及时调整。
结语
盾构施工专项测量施工方案是保障盾构施工质量和安全的重要保障措施，通过
合理的测量工作可以确保施工的顺利进行。
希望本文所介绍的内容对盾构施工测量工作有所助益。
区间盾构施工监测方案一、监测内容在盾构施工过程中由于土体的缺失而导致不同程度的地面和隧道沉降，从而会影响到周围的地面建筑、地下管线等设施的正常使用。
针对该区间隧道沿线的建（构）筑物及地下管线设施，结合盾构推进施工中引起地面沉降的机理，进行如下监测内容：1）道路与管线沉降监测2）一般建（构）筑物沉降3）隧道轴线上方地表沉降监测4）地面裂缝的观察二、监测的意义和目的1）监测的意义在软土地层的盾构法隧道施工中，由于盾构穿越地层的地质条件千变万化，岩土介质的物理力学性质也异常复杂，而工程地质勘察总是局部的和有限的，因而对地质条件和土体的物理力学性质的认识总存在诸多不确定性和不完善性。
由于软土盾构隧道是在这样的前提条件下设计和施工的，为保证盾构掘进隧道工程的施工安全和周围环境安全，并在施工过程中积极改进施工工艺和参数，需对盾构推进的全过程进行监测。
在设计阶段要根据周围环境、地质条件、施工工艺特点，编制施工监测方案，在施工阶段要按监测结果及时反馈，合理调整施工参数和采取技术措施，最大限度地减少地层移动，确保工程安全并保护周围环境。
2）监测的目的（1）认识各种因素对地表和土体变形等的影响，以便有针对性地改进施工工艺和修改施工参数，减小地表和土体的变形。
（2）预测下一步的地表和土体变形，根据变形发展趋势和周围建筑物情况，决定是否需要采取保护措施，并为确定经济合理的保护措施提供依据。
（3）检查施工引起的地面沉降和隧道沉降是否控制在允许的范围内。
（4）控制地面沉降和水平位移及其对周围建筑物的影响，以减少工程保护费用。
（5）建立预警机制，保证工程安全，避免因结构和环境安全事故引起的工程总造价增加。
（6）为研究土体性质、地下水条件、施工方法与地表沉降和土体变形的关系积累数据，为改进设计提供依据。
（7）为研究地表沉降和土体变形的分析计算方法等积累资料。
三、监测实施的重点1）各区间沿线建（构）筑物2）隧道影响范围内的管线四、监测内容的实施1）变形监测控制网的布设（1）变形监测控制网的起算点或终点要有稳定的点位，应布设在牢靠的非变形区。
#### 一、工程概况本工程为XX市地铁XX号线某区间隧道，全长约1.2公里，采用盾构法施工。
地下水位高，地质条件复杂，周边环境敏感。
为确保施工安全、质量和环境保护，特制定本专项施工方案。
#### 二、监测目的与意义1. 监测目的：- 确保盾构施工过程中，隧道结构及周围环境安全稳定。
- 及时发现和处理施工过程中可能出现的异常情况。
- 为后续施工提供数据支持，优化施工方案。
2. 监测意义：- 提高施工安全性，降低事故风险。
- 确保工程质量，提高施工效率。
- 保护周边环境，减少施工对周边居民的影响。
#### 三、监测内容1. 隧道结构监测：- 隧道内部位移监测。
- 隧道内部裂缝监测。
- 隧道衬砌厚度监测。
2. 周围环境监测：- 地面沉降监测。
- 地下水监测。
- 地下管线监测。
3. 施工过程监测：- 盾构掘进参数监测。
- 土压平衡监测。
- 注浆压力监测。
#### 四、监测方法1. 监测设备：- 高精度全站仪。
- 电子水准仪。
- 激光测距仪。
- 数字水准仪。
- 土压力传感器。
- 液压传感器。
2. 监测方法：- 采用埋设传感器的方式，实时监测隧道结构及周围环境。
- 定期进行地面沉降、地下管线监测。
- 监测数据通过无线传输，实时上传至监控中心。
#### 五、监测频率1. 隧道结构监测：每日监测一次。
2. 周围环境监测：每3天监测一次。
3. 施工过程监测：每班次监测一次。
#### 六、数据处理与分析1. 数据处理：- 对监测数据进行实时处理，确保数据准确性。
- 对历史数据进行统计分析，找出规律。
2. 数据分析：- 分析隧道结构及周围环境的变化趋势。
- 评估施工过程中可能出现的问题。
#### 七、监测控制标准1. 隧道结构监测：- 隧道内部位移不超过规范要求。
- 隧道内部裂缝宽度不超过规范要求。
- 隧道衬砌厚度符合设计要求。
2. 周围环境监测：- 地面沉降不超过规范要求。
- 地下水稳定。
- 地下管线无异常。
#### 八、监测人员组织与管理1. 组织机构：- 成立监测小组，负责监测工作的组织实施。

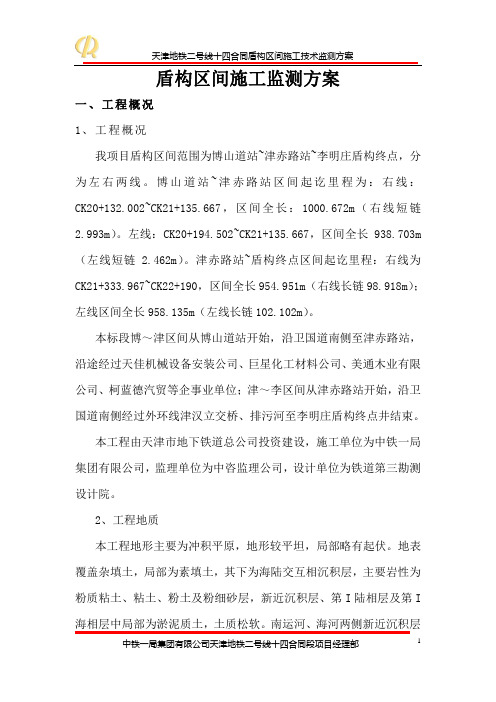

盾构区间施工监测方案一、工程概况1、工程概况我项目盾构区间范围为博山道站~津赤路站~李明庄盾构终点，分为左右两线。
博山道站~津赤路站区间起讫里程为：右线：CK20+132.002~CK21+135.667，区间全长：1000.672m（右线短链2.993m）。
左线：CK20+194.502~CK21+135.667，区间全长938.703m （左线短链 2.462m）。
津赤路站~盾构终点区间起讫里程：右线为CK21+333.967~CK22+190，区间全长954.951m（右线长链98.918m）；左线区间全长958.135m（左线长链102.102m）。
本标段博～津区间从博山道站开始，沿卫国道南侧至津赤路站，沿途经过天佳机械设备安装公司、巨星化工材料公司、美通木业有限公司、柯蓝德汽贸等企事业单位；津～李区间从津赤路站开始，沿卫国道南侧经过外环线津汉立交桥、排污河至李明庄盾构终点井结束。
本工程由天津市地下铁道总公司投资建设，施工单位为中铁一局集团有限公司，监理单位为中咨监理公司，设计单位为铁道第三勘测设计院。
2、工程地质本工程地形主要为冲积平原，地形较平坦，局部略有起伏。
地表覆盖杂填土，局部为素填土，其下为海陆交互相沉积层，主要岩性为粉质粘土、粘土、粉土及粉细砂层，新近沉积层、第I陆相层及第I 海相层中局部为淤泥质土，土质松软。
南运河、海河两侧新近沉积层中粉土为地震可液化层。
围岩分类为Ⅰ类。
津～李区间：起点～DK21+755段穿越软土，洞顶位于④３层淤泥质粉质粘土，DK21+755～DK22+035段洞顶交替位于④３层淤泥质粉质粘土和④１层粉质粘土，都属高含水量、高灵敏度、中～高压缩性、低强度、低渗透性的饱和软弱粘性土，蠕变量大，易引起地面较大变形。
DK22+035～DK22+190段隧道穿过⑤１、④１层淤泥质粉质粘土，均匀性很差，基本位于软土上，为非均质地基，应考虑其不均匀沉降及软土层的高含水量、高灵敏度、压缩性、低强度、低渗透性等特点对本工程的影响。
一、方案概述本专项方案旨在为盾构施工提供精确的测量服务，确保施工过程符合设计要求，保障工程质量和施工安全。
本方案将详细阐述盾构施工测量的目的、内容、方法、精度要求以及实施步骤。
二、测量目的1. 确保盾构掘进方向、姿态和速度符合设计要求。
2. 监测盾构隧道结构的变形和受力情况，及时发现并处理异常情况。
3. 为施工管理和质量验收提供数据支持。
三、测量内容1. 地面控制测量：包括平面控制测量和高程控制测量。
2. 竖井联系测量：将地面控制网传递至竖井，建立竖井内的控制网。
3. 地下控制测量：包括平面控制测量和高程控制测量，用于指导盾构掘进。
4. 掘进施工测量：监测盾构姿态、掘进速度和隧道结构变形。
5. 竣工测量：对隧道结构进行测量，为质量验收提供依据。
四、测量方法1. 平面控制测量：采用GPS、全站仪等仪器进行测量，按照《城市轨道交通工程测量规范》GB50308的规定执行。
2. 高程控制测量：采用水准仪进行测量，按照《城市轨道交通工程测量规范》GB50308的规定执行。
3. 竖井联系测量：采用GPS、全站仪等仪器进行测量，将地面控制网传递至竖井。
4. 地下控制测量：采用全站仪进行测量，按照《地下铁道、轻轨交通工程测量规范》执行。
5. 掘进施工测量：采用全站仪进行测量，监测盾构姿态、掘进速度和隧道结构变形。
6. 竣工测量：采用全站仪进行测量，按照《地铁隧道工程盾构施工技术规范》DG/TJ08-2041-2008执行。
五、精度要求1. 地面控制测量：平面控制点精度应达到±0.5cm，高程控制点精度应达到±0.5mm。
2. 竖井联系测量：平面控制点精度应达到±0.5cm，高程控制点精度应达到±0.5mm。
3. 地下控制测量：平面控制点精度应达到±0.5cm，高程控制点精度应达到±0.5mm。
4. 掘进施工测量：盾构姿态精度应达到±0.5cm，掘进速度精度应达到±1cm/min，隧道结构变形精度应达到±0.5cm。
地铁盾构区间测量方案大全地铁隧道盾构区间的测量方案是确保隧道施工质量和安全的重要环节。
在盾构施工前、中、后期都要进行测量，以保证施工的准确性和合格性。
下面是一套较为完整的地铁隧道盾构区间测量方案，详细介绍了不同阶段的测量方法和步骤。
一、前期测量1.地质勘探：在施工前要进行地质勘探，包括地质红线勘探、地下水位勘探、地下管线勘探等，以确定施工过程中可能出现的困难和风险。
2.基本测量：进行工程控制点布设，确定控制网的桩号和坐标，建立起起始坐标系。
3.示坡测量：通过对工地场地的土方开挖示坡进行测量，来验证土方开挖的形状和坡度是否符合设计要求。
二、中期测量1.盾构控制：在盾构施工过程中，需要实时掌握盾构机头的位置和姿态，以确保隧道的准确推进。
通过在隧道内部安装测量仪器，如激光测距仪、全站仪等，实时监测盾构机的变化，并校正施工参数。
2.地表沉降监测：通过在盾构区间的地表上安装沉降测点，测量管道施工对地表沉降的影响，以了解施工对地下管线和建筑物的影响程度，及时采取相应的补救措施。
3.地下水位监测：在盾构区间附近进行井点测量，实时监测地下水位的变化，确保施工过程中地下水的变化不会对隧道施工和周边环境造成不利影响。
三、后期测量1.隧道精度测量：在盾构掘进结束后，对隧道的内外侧壁进行测量，以确定隧道的几何形状和尺度是否符合设计要求。
2.拱顶变形监测：用全站仪等仪器进行拱顶变形观测，以监测隧道拱顶的变形情况，确保拱顶的稳定性和安全性。
3.管道斜度测量：通过测量隧道内铺设的管道斜度和异型构造，查验隧道的排水情况和交通条件，同时要验证管道的几何尺寸和位置是否与设计一致。
4.管道应力监测：通过在管道上安装应力计等仪器，实时监测管道的应力变化，以了解施工过程中管道的受力情况和稳定性。
通过以上的测量方案，可以有效地控制和监测隧道盾构区间的施工过程，保证隧道的质量和安全，同时也为隧道的设计和后续的运营提供了重要的参考数据。
武汉轨道交通二号线二十标区间盾构工程监测方案武汉市政建设集团有限公司轨道交通二号线一期工程第二十标土建项目部2011年4月目录一、工程概况 (1)1.1 工程概述 (1)1.2 工程地质及水文地质条件 (1)1.3 周边环境概况 (3)二、施工监控量测方案 (5)2.1 编制依据 (5)2.2 监测目的 (5)2.3 监测项目 (5)2.4 监测测点布设 (6)2.5 监测点埋设与测试方法 (7)2.6 监测频率、精度与预警值 (9)三、监测数据整理、分析与反馈 (9)3.1 监测数据整理 (9)3.2 数据处理与成果分析 (9)3.3 数据反馈与报告提交 (10)四、拟投入的人员与仪器设备 (10)五、组织机构和保障措施 (12)5.1 组织机构和职责 (12)5.2 进度和质量保证措施 (12)5.3 落实责任制的主要措施 (12)一、工程概况1.1 工程概述中南路站~石牌岭站区间起点为中南路站南端，线路沿中南路向南，至武珞路折向东，终点为石牌岭站西端。
线路总长1194.9m（双线）。
水平线间距8～13m。
石牌岭站～街道口站区间基本沿武珞路道路中心布置，石牌岭站与街道口路站均为地下两层车站。
二号线区间线路总长1049m（双线）。
1.2 工程地质及水文地质条件1.2.1区域地质概况武汉地区位于淮阳山字型弧顶西侧与华夏构造复合部位，也处于山字型构造上的新华夏系第二沉降带。
燕山运动在本区遗留的构造形迹表明，本区内主压应力为近南北向，因此形成了一系列近东西向的压性结构面和相伴而生的近东西向压性断层、北北西及北北东的压扭性、张扭性断层。
1.2.2 工程地质（1）中南路~宝通寺站区间本标段通过地段属长江Ⅲ级阶地地貌，地面标高变化在22.12~35.98m。
通过钻孔揭露地层岩性主要分层分布如下：① 杂填土：表面为沥青路面，其下为矿渣、碎石及粘性土垫层；居民区内的填土为稍密状态。
厚度0.30～3.80m。
② 素填土：黄褐色，主要由粘性土组成，含少量碎石、角砾等硬杂质。
目录1．监控量测依据 (1)2．工程概况 (1)3. 监测目的与意义 (2)4. 监测内容 (2)4.1必测项目 (2)4.2选测项目 (3)5. 监测方案 (3)5.1仪器设备和人员 (3)5.2监测方法 (4)5.2.1 必测项目 (4)5.2.2 选测项目 (6)5.3监测流程 (7)6. 监测数据的处理与反馈 (8)6.1数据采集 (8)6.2数据处理 (8)6.3量测数据的分析及预测预报 (8)6.4监测控制标准 (9)6.5信息反馈与监控 (10)6.5.1 监测管理方式 (10)6.5.2 监测数据的反馈 (11)7. 监测项目的技术要求 (12)8. 监控量测断面及量测频率 (13)9. 监测过程控制要求 (14)10. 监测作业安全文明要求 (14)1．监控量测依据（1）台山核电站取水隧洞工程盾构施工设计图（2）台山核电站一二期取水隧洞工程施工组织设计（3）工程测量规范（GB50026-93）（4）水利水电工程测量规范（SL197—97）（5）水利水电工程施工测量规范（DL/T5173—2003）（6）公路工程地质勘察规范（JTJ064-98）（7）地铁设计规范（GB50157-2003）（8）水工隧道设计规范（SL279-2002）（9）盾构法隧道施工与验收规范（GB50446-2008）（10）岩土工程勘察规范（GB50021-2001）（11）工程岩体分级标准（GB50218-94）（12）吕康成，隧道工程试验检测技术，人民交通出版社，20002．工程概况广东台山核电站位于珠江八大口门的崖门和虎跳门出口黄茅海西侧，距离台山市44.5km，隶属广东江门台山市赤溪镇，地理坐标为东经112°59′、北纬21°54′。
核电站循环冷却水在大襟岛南侧取得，通过1、2号机组取水隧洞穿越海底引入核电厂区。
隧洞进水口布置在大襟岛西侧取水明渠头部闸门井内，出水口位于陆地核电厂取水闸门井内。
区间盾构施工监测方案一、监测内容在盾构施工过程中由于土体的缺失而导致不同程度的地面和隧道沉降，从而会影响到周围的地面建筑、地下管线等设施的正常使用。
针对该区间隧道沿线的建（构）筑物及地下管线设施，结合盾构推进施工中引起地面沉降的机理，进行如下监测内容：1）道路与管线沉降监测2）一般建（构）筑物沉降3）隧道轴线上方地表沉降监测4）地面裂缝的观察二、监测的意义和目的1）监测的意义在软土地层的盾构法隧道施工中，由于盾构穿越地层的地质条件千变万化，岩土介质的物理力学性质也异常复杂，而工程地质勘察总是局部的和有限的，因而对地质条件和土体的物理力学性质的认识总存在诸多不确定性和不完善性。
由于软土盾构隧道是在这样的前提条件下设计和施工的，为保证盾构掘进隧道工程的施工安全和周围环境安全，并在施工过程中积极改进施工工艺和参数，需对盾构推进的全过程进行监测。
在设计阶段要根据周围环境、地质条件、施工工艺特点，编制施工监测方案，在施工阶段要按监测结果及时反馈，合理调整施工参数和采取技术措施，最大限度地减少地层移动，确保工程安全并保护周围环境。
2）监测的目的（1）认识各种因素对地表和土体变形等的影响，以便有针对性地改进施工工艺和修改施工参数，减小地表和土体的变形。
（2）预测下一步的地表和土体变形，根据变形发展趋势和周围建筑物情况，决定是否需要采取保护措施，并为确定经济合理的保护措施提供依据。
（3）检查施工引起的地面沉降和隧道沉降是否控制在允许的范围内。
（4）控制地面沉降和水平位移及其对周围建筑物的影响，以减少工程保护费用。
（5）建立预警机制，保证工程安全，避免因结构和环境安全事故引起的工程总造价增加。
（6）为研究土体性质、地下水条件、施工方法与地表沉降和土体变形的关系积累数据，为改进设计提供依据。
（7）为研究地表沉降和土体变形的分析计算方法等积累资料。
三、监测实施的重点1）各区间沿线建（构）筑物2）隧道影响范围内的管线四、监测内容的实施1）变形监测控制网的布设（1）变形监测控制网的起算点或终点要有稳定的点位，应布设在牢靠的非变形区。
为了减少观测点误差的累积，距观测区不能太远。
（2）为便于迅速获得观测成果，变形监测控制网的图形结构应尽可能的简单。
（3）在确保变形监测控制网具有足够精度的条件下，控制网应尽量布设一次全面网，只有在特殊条件下才允许分层控制。
（4）控制网设计时，应尽量采用先进技术，尽可能多地获取建筑物变形数据，特别是绝对位移数据和时间信息。
控制点应便于长期保存。
（5）变形监测控制网应与建筑施工采用相同的坐标系统。
根据以上布网原则，在整个监测区域布设如上变形监测控制网，按路线联测各控制点，平差后算出各点高程，作为测量时的水准基准点。
在监测工期内应对控制网定期复核。
2）工作基点的布设与检验工作基准点是直接用于对变形观测点进行观测的控制点，其埋设位置既要考虑到便于观测，又要考虑它的稳定性，因此，本工程工作基准点拟每150m设一个工作基准点。
为检测工作基准点稳定性，根据施工进度情况，拟每二周检测一次，检测时按国家二等水准规范观测的技术要求进行往返观测。
3）沉降监测点的设置（1）地表沉降点布设在现场布置平行于盾构中心线的沉降监测点和垂直于盾构中心线的沉降监测点。
平行于盾构中心线的地面监测点主要用于观测盾构施工时对地面的影响程度；垂直于盾构中心线的地面监测点主要用于观测盾构施工时对地面的影响范围。
在位于隧道推进方向上，盾构始发段及到达段100m范围内沿隧道中心线每5m布置1个沉降监测点。
同时，在盾构始发时要加密测点，每15m一个监测横断面，此断面在轴线左右各布4点，即每断面9个点，距离中线分别为2.5m、6、11m、16m。
正常段推进段，沿隧道中心线每6m布置一个沉降监测点，每20m一个监测断面，此断面在轴线左右各布4点，即每断面9个点，距离中线分别为2.5m、6、11m、16m。
（2）地下管线沉降点的布设施工前与各管线单位联系，摸清地下管线的准确位置，并将管线落实到具体的布点图上，按管线单位要求进行监测点的埋设，并做好监测点的保护工作。
施工时加强沿线巡视，发现问题及时解决。
根据该标段内隧道沿线环境的特殊情况及盾构施工对地下管线影响的需要，本着既能全面掌握信息，又要经济安全地完成整个隧道工程的原则，对常规管线的监测利用地表沉降监测网。
但为了更直接地了解盾构施工对管线的影响程度，对轴线两侧各5m范围内各种管线的设备点（如阀门井、抽气井、人孔、窨井等）进行直接监测，在管线单位的监控下确保管线的安全。
及时了解管线的沉降速率及沉降量，并控制在容许的范围内。
在盾构穿越地下管线时要对地下管线进行跟踪监测。
对重要管道在有条件允许下开挖布设直接监测点，测点布设数量根据实际情况而定。
特别是针对盾构穿越的重要市政管线监测，要求进行跟踪监测，并把监测信息及时反馈给相关单位。
重要管线测点布置图（3）建、构筑物沉降点的布设为了及时反映隧道推进影响区内的建、构筑物变形情况，需在隧道轴线两侧20m范围内建、构筑物上设置沉降监测点，测点数量根据现场实际需要而定。
编号为F01至FN。
测点标志采用墙面标志，布设时，采用冲击钻成孔，然后用水泥将道钉封牢，具体测点数量视现场情况而定。
对于沿线中的重要建筑物需要进行重点监测，即测点进行加密处理。
该标段盾构穿越建筑物时对沿途的建筑物会有一定的影响，在影响范围内的建筑物的外墙角、门窗边角、建筑物等突出部位布设沉降观测点，观测建筑物在盾构穿越前后所发生的变化。
建筑物测点布设图4）监测技术要求（1）测量仪器的检校检校工作有：WILD-N3水准仪、WILD-NA2水准仪的送检；WILD 2M标尺的送校。
每天工作开始前检查标尺水泡、仪器气泡，发现异常应停止工作，仔细检查仪器，改正合格后方可施工。
定期检查水准仪i角，i角不得大于15″。
测站高差观测中误差不大于0.15mm。
（2）测量要求观测按二等水准测量要求采用单路线往返测量，测量时应遵循同一人观测；同一仪器测量；同一标尺立尺；同一线路进行的原则。
测站的设置视线长度不得大于40m。
前后视距差不得大于1.0m。
任意一测站上的视距差累计值不得大于3.0m。
（3）测量精度（误差数值均以绝对值计）高程测量误差≤0.5mm。
（4）监测实施测量时按国家二等水准的要求测量，盾构施工的监测范围一般为盾构前20m，后50m。
另外如果监测地处交通拥挤，车辆众多的路上，安全生产应放在第一位，测量时应穿戴反光背心，必要时加以保护。
五、监测频率监测工作必须随施工需要实行跟踪服务。
为确保施工安全，监测点的布设立足于随时可获得全面信息，监测频率必须根据施工需要安排，每次测量要注意轻重缓急。
监测频率具体如下：1）盾构始发沉降监测。
在区间隧道盾构始发前布设监测点，取得稳定的测试数据，在盾构始发推进后要加密监测频率，优化施工参数。
监测频率可根据工程需要随时调整，必要时进行连续跟踪监测，以满足保护环境的要求。
早晚各提供一次沉降资料；2）在盾构推进期间每天测量二次。
当盾构穿越重要管线以及建构物时应增加测量频率；3）建筑物沉降监测。
根据盾构推进里程及建筑物距隧道轴线的远近，对不同的建筑物可采用不同的监测频率，最终的目的是达到及时了解建筑物的变化情况即可，监测频率每天二次。
在盾构穿越危房时要增加监测频率，根据沉降量及沉降速率随时调整监测频率，直至跟踪监测。
4）推进过后需加强对长期沉降的监测，至少要持续2个月并提交相关监测资料。
5）整个工程结束后进行全线复测。
六、警戒值1）警戒值确定的原则（1）满足设计计算的要求，不能超出设计值；（2）满足测试对象的安全要求；（3）对于相同的测试对象，应针对不同的环境及不同的施工因素而确定；（4）满足各保护对象主管部门提出的要求；（5）满足现行相应规范、规程要求。
2）警戒值的确定（1）地表最大隆沉量范围+10mm～-30mm，速率≤ 3mm/24小时。
（2）管线的局部最大沉降量≤10mm，变化速率≤3mm/24小时；管线最大沉降量>8mm时要报警。
（3）建筑物沉降警戒值为δ/ h＜1/300 （δ－差异沉降值，h－建筑物长度），或由设计确定。
根据测点之间的距离控制差异沉降值的警戒值或根据设计的要求确定警戒值。
七、监测资料的提交资料以报表形式提交有关各方，提交资料及报表内容为：1）施工工况及资料分析2）测点平面布置图3）原始数据报表4）沉降监测报表5）监测技术报告（阶段小结报告）八、人员、设备配备1）人员配备为了保证本标段隧道工程的顺利进行，确保监测项目高质量、高标准、严要求地运作，将成立本工程隧道盾构掘进同步监测小组。
其组成如下表。
全站仪：日本生产的SOKKIA－SET2100全站仪，精度为测角2″，测距3+2ppm。
水准仪：采用瑞士WILD NA2水准仪，瑞士WILD N3水准仪配GPM3测微器，精度为±0.7mm/Km，测微器最小值读数为0.1mm，估读到0.01mm。
水准标尺：2m铟钢标尺。
记录设备：PC-E500电子手簿。
计算机：采用内含奔腾4处理器的NEC及TOSHIBA手提电脑。
打印机：EPSON激光、彩色喷墨打印机。
绘图仪：HP Design Jet 220高精度绘图仪。
