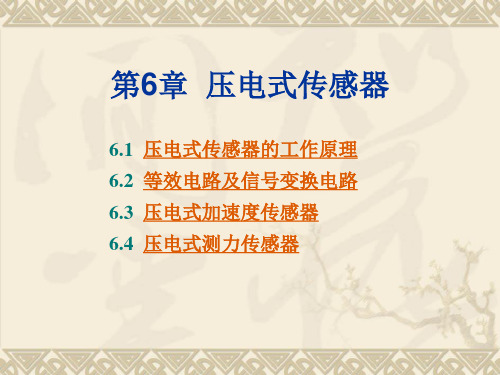

传感器第6章 压电式传感器

  • 格式：doc
  • 大小：427.50 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

传感器与检测技术习题答案(六)

传感器与检测技术习题答案(六)

第6章 压电传感器习题答案
1．为什么说压电式传感器只适用于动态测量而不能用于静态测量?
答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。

2．压电式传感器测量电路的作用是什么?其核心是解决什么问题?
答：压电式传感器测量电路的作用是将压电晶体产生的电荷转换为电压信号输出，其核心是要解决微弱信号的转换与放大，得到足够强的输出信号。

3．一压电式传感器的灵敏度K 1＝10pC ／MPa ，连接灵敏度K 2=0.008V ／pC 的电荷放大器，所用的笔式记录仪的灵敏度K 3=25mm ／V ，当压力变化Δp =8MPa 时，记录笔在记录纸上的偏移为多少?
解：记录笔在记录纸上的偏移为
S =10×0.008×25×8=16/mm
4．某加速度计的校准振动台，它能作50Hz 和1g 的振动，今有压电式加速度计出厂时标出灵敏度K ＝100mV ／g ，由于测试要求需加长导线，因此要重新标定加速度计灵敏度，假定所用的阻抗变换器放大倍数为1，电压放大器放大倍数为100，标定时晶体管毫伏表上指示为9.13V ，试画出标定系统的框图，并计算加速度计的电压灵敏度。

解：此加速度计的灵敏度为
3.91100
9130=='K mV/g 标定系统框图如下：。

《传感器技术》教学课件第6章

《传感器技术》教学课件第6章
19
当晶体受到沿y轴方向的压力作用时，晶体的变形如图6-4 （c）所示。与图6-4（b）情况相似，P1增大，P2、P3减小。在x 轴上出现电荷，它的极性为x轴正向为正电荷。在y轴方向上仍 不出现电荷。
如果沿z轴方向施加作用力，因为晶体在x方向和y方向所产 生的形变完全相同，所以正负电荷重心保持重合，电偶极矩矢 量和等于零。这表明沿z轴方向施加作用力，晶体不会产生压电 效应。
a、b——晶体切片的长度和厚度。
电荷qx和qy的符号由受压力还是受拉力决定。
15
上述讨论假设晶体沿x轴和y轴方向受到的是压力， 当晶体沿x轴和y轴方向受到拉力作用时，同样有压电效
应，只是电荷的极性将随之改变。石英晶片上电荷极性 与受力方向的关系如图6-3所示。
图6-3 晶体切片上电荷极性与受力方向的关系
在自然界中大多数晶体都具有压电效应，但压 电效应十分微弱。随着对材料的深入研究，发现石 英晶体、钛酸钡、锆钛酸铅等材料是性能优良的压 电材料。
7
表6-1 常用压电材料的性能参数
8
6.1.1 压电晶体
以石英晶体为例，它是单晶体中具有代表性同时也是应用 最广泛的一种压电晶体，化学式为SiO2。图6-2（a）表示了天 然结构的石英晶体外形是一个正六面体。
当压电元件受外力作用时，两表面产生等量的正、负电荷Q， 压电元件的开路电压（认为其负载电阻为无限大）U为：
压电常数 压电效应强弱：灵敏度 弹性常数（刚度） 固有频率、动态特性 介电常数 固有电容、频率下限 机电耦合系数 机电转换效率 电阻 泄漏电荷、改善低频特性 居里点 丧失压电性的温度
6
压电材料可以分为两大类：压电晶体和压电陶 瓷。压电材料要求具有大的压电系数，机械强度高， 刚度大，具有高电阻率、大介电系数和高居里点， 温度、湿度和时间稳定性好等特点。

传感器原理及应用-第6章 - 压电式传感器剖析

传感器原理及应用-第6章 - 压电式传感器剖析

二、压电效应的基本原理
常见的压电材料可分为两类： 压电单晶体和多晶体压电陶瓷。
压电单晶体： 石英(包括天然石英和人造石 英)、水溶性压电晶体(包括酒石酸钾 钠、酒石酸乙烯二铵、酒石酸二钾、 硫酸锤等)。
多晶体压电陶瓷： 钛酸钡压电陶瓷、锆钛酸铅系 压电陶瓷、铌酸盐系压电陶瓷和铌 镁酸铅压电陶瓷等。
天然石英
若在同一切片上，沿机械轴y方向施加应 力，则仍在与x轴垂直的平面上产生电荷为
O
y
q12
d12
a b
Fy
x
b
z
d11
a b
FyxΒιβλιοθήκη yd11 = -d12 ，石英晶体轴对称条件。
产生电荷q11和q12的符号，决定于受压力
c a
还是受拉力。
§6.1 压电效应
二、压电效应的基本原理 4、石英晶体压电效应特点
Fx- -
++
- P1 +
P3 - + x
-
P2
+
- - ++
§6.1 压电效应
二、压电效应的基本原理 2、石英晶体压电效应的微观机理
在x轴的正向出现正电荷，在y、 z方向不出现电荷。
Fx<0 y
Fx- -
+ + Fx
- P1 +
P3 + -
x
-
P2
+
--
++
§6.1 压电效应
二、压电效应的基本原理 2、石英晶体压电效应的微观机理
§6.1 压电效应
二、压电效应的基本原理 5、压电陶瓷的压电效应
压电陶瓷是人工制造的多晶体 压电材料。

第六章 压电式传感器

第六章 压电式传感器

测量时，需把压电传感器用电缆接于前置放大
器。
1、电压放大器
等效电阻
R R a // R i
Ra Ri Ra Ri
等效电容
C Ca Ci
在力作用下产生的电压：
u d Fm Ca s in t U m s in t
送入放大器输入端的电压为：
R R 1 j C 1 j C R 1 j C a R 1 j C 1 j C u j R C a 1 j R ( C C a )
q1 d 1 4
4
X切晶片
Y切晶片
q 2 d 2 5 5
厚度剪切变形(TS方式)
q 2 d 2 6 6
Y切晶片
（四）弯曲变形(BS方式)
它不是基本变形方式，而是拉、压、切应力 共问作用的结果。根据具体情况选择合适的 压电常数。
体积变形（VE）方式
对于BaTiO3压电陶瓷，
还有体积变形方式。
U im
d Fm R 1 R (C a C i C c )
2 2 2
高 频 R 1
U im
d F im Ca Ci Cc
为定值。
低的高频响应很好。
• 电荷放大器
– 是一个带电容负反馈的高增益运算放大器。 – 等效电路图如图所示。
第三节 压电元件常用结构形式
第三节 压电元件的常用结构形式
一、压电元件的基本变形
(一)厚度变形(TE方式) 石英晶体的纵向压电效 应，产生的表面电荷密 度为
q 1 d 1 1 1
(二)长度变形(LE方式) 利用石英晶体的横向压 电效应，表面电荷的计 算式为
q1 d 1 2 2

第6章压电式传感器原理及其应用

第6章压电式传感器原理及其应用
第6章 压电式传感器原理及其应用 章
6.1 压电效应和压电材料 6.2 压电元件的常用结构 6.3 压电式传感器等效电路和测量电路 6.4 压电式传感器的应用
压电式传感器概述
压电式传感器的压电元件是利用压电材料制成的， 压电式传感器的压电元件是利用压电材料制成的， 它是一种电量型传感器。 它是一种电量型传感器。 工作原理:以某些电介质的压电效应为基础 以某些电介质的压电效应为基础， 工作原理 以某些电介质的压电效应为基础，在外力 作用下，电介质的表面就会产生电荷，有电压输出， 作用下，电介质的表面就会产生电荷，有电压输出， M 从而实现力—电信号转换 再通过检测电荷量（ 电信号转换， 从而实现力 电信号转换，再通过检测电荷量（或 输出电压）的大小，即可测出作用力的大小。 输出电压）的大小，即可测出作用力的大小。 压电元件是一种典型的力敏感元件， 压电元件是一种典型的力敏感元件，可用来测量最 终可变换为力的各种物理量，如测量压力、应力、 终可变换为力的各种物理量，如测量压力、应力、 加速度等。由于压电元件具有体积小、重量轻、 加速度等。由于压电元Байду номын сангаас具有体积小、重量轻、结 构简单、可靠性高、频带宽、 构简单、可靠性高、频带宽、灵敏度和信噪比高等 优点，压电式传感器也随之得到了飞速发展。 优点，压电式传感器也随之得到了飞速发展。 在声学、力学、 在声学、力学、医学和航空航天等领域都得到了广 泛应用。其缺点是无静态输出， 泛应用。其缺点是无静态输出，要求有很高的输出 阻抗，需用低电容的低噪声电缆等。 阻抗，需用低电容的低噪声电缆等。
铜芯线充当内电极铜网屏蔽层作外电极管状pvdf高分子压电材料为绝缘层最外层是橡胶保护层为承压弹性元件当管状高分子压电材料受压时其内外表面产生电荷可达到测量的目的图620高分子压电电缆2高分子压电电缆的典型应用高分子压电电缆测速系统由两根高分子压电电缆相隔一段距离平行埋设于柏油公路的路面下50mm处如图621所示

第6章 压电式传感器

第6章 压电式传感器

2.电荷放大器 电荷放大器
压电式传感器另一种专用的前置放大器。 压电式传感器另一种专用的前置放大器。 能将高内阻的电荷源转换为低内阻的电压源， 能将高内阻的电荷源转换为低内阻的电压源，而 且输出电压正比于输入电荷，因此， 且输出电压正比于输入电荷，因此，电荷放大器 同样也起着阻抗变换的作用， 其输入阻抗高达 同样也起着阻抗变换的作用 ， 1010~1012 ，输出阻抗小于 输出阻抗小于100 。 使用电荷放大器突出的一个优点：在一定条件下， 使用电荷放大器突出的一个优点：在一定条件下， 传感器的灵敏度与电缆长度无关。 传感器的灵敏度与电缆长度无关。
切片上电荷的符号与受力方向的关系
轴方向受压力， 轴方向受拉力， 图（a）是在 轴方向受压力，图（b）是在 轴方向受拉力， ）是在X轴方向受压力 ）是在X轴方向受拉力 轴方向受压力， 轴方向受拉力。 图（c）是在 轴方向受压力，图（d）是在 轴方向受拉力。 ）是在Y轴方向受压力 ）是在Y轴方向受拉力 “纵向压电效应”：沿电轴（X轴）方向的力作用下产生电荷 纵向压电效应” 沿电轴（ 轴 纵向压电效应 横向压电效应” 沿机械轴（ 轴 “横向压电效应”：沿机械轴（Y轴）方向的力作用下产生电荷 在光轴（ 轴 方向时则不产生压电效应。 在光轴（Z轴）方向时则不产生压电效应。
3.高分子压电材料 3.高分子压电材料
典型的高分子压电材料有聚偏二氟乙烯（ 典型的高分子压电材料有聚偏二氟乙烯（PVF2或 PVDF）、聚氟乙烯（PVF）、聚氯乙烯（PVC） PVDF）、聚氟乙烯（PVF）、聚氯乙烯（PVC）等。 ）、聚氟乙烯 ）、聚氯乙烯 它是一种柔软的压电材料， 它是一种柔软的压电材料，可根据需要制成薄膜 或电缆套管等形状。它不易破碎，具有防水性， 或电缆套管等形状。它不易破碎，具有防水性， 可以大量连续拉制，制成较大面积或较长的尺度， 可以大量连续拉制，制成较大面积或较长的尺度， 价格便宜，频率响应范围较宽， 价格便宜，频率响应范围较宽，测量动态范围可 达80dB。 80dB。

第6章 压电式传感器



应力与电荷密度

力与应力：用F表示力，用T表示应力，即 单位面积上的力：
F T A

电荷与电荷密度：用Q表示电荷，用 表示 电荷密度，即单位面积上的电荷：
Q A

压电效应可以用下面的方程描述：
σ = dT
• 该方程称为压电方程，它描述了压电传感器输 出（电荷密度）与输入（应力）之间的静态关 系 • d相当于灵敏度
A( )

d R 1 [ R(Ca Cc Ci )]
2

d R 1 ( )
2
可得实际增益与理想增益之比：
A( ) k ( ) * 2 A ( ) 1 ( )
k ( )

1 ( )
2
• 当 1 ，即输入信号频率较大， k ( ) 1 ， 此时，实际增益趋近于理想增益 • 因此，压电式传感器的高频特性较好，这是压电 式传感器的优点
S = dt E
•
d t 称为逆压电常数矩阵
二、压电方程和压电常数矩阵

压电效应可用压电方程来定量描述，如下：
σ = dT • d称为压电常数矩阵
• 不同的压电材料具有不同的压电常数矩阵 • 相同的压电材料，如果加工方式不同，也会有 不同的压电常数矩阵

应力：如图所示，一 共有6个方向 • T1 , T2 , T3 ：分别表 示沿x,y,z方向上的 应力（拉力为正， 压力为负） • T4 , T5 , T6：分别表 示绕x,y,z方向上的 切应力（右旋为正， 左旋为负）
T

三个端面的面积：
• A1 , A2 , A3 ：分别表 示与x,y,z垂直的端 面面积


T1 T 因此有： 2 1 d11 d12 d13 ... d16 T3 d d d ... d 2 21 22 23 26 T4 3 d31 d32 d33 ... d36 T 5 T6 写为向量-矩阵形式的压电方程为：

第6章压电式传感器习题

式中，Uo为输出电压；a为振动系统的加速度。
则当输出电压U°=2V时，振动加速度为
a=Uo/K=2 xi03/250=8(g)
F=PS=10>106X20>0-6=200(N)歼4.5,d11=2.31>012C/N
(1)0°切割石英晶体, 等效电容
0rS
Cah =7.97 X1014(F)
8.85 10
3
10 10
受力F产生电荷
Q=diiF=2.31 X1012>200=462 >102(C)=462pC
输出电压
(2)利用纵向效应的
极板并联。若所加力F=0.01sin(1000t)N，求：
(1)两极板间电压峰 一峰值；
(2)晶体厚度的最大变化。
解：(1)石英压电晶片的电容
C
Ca-
d
=4.514 XI0-12(F)
~4.5pF
由于Ra=1014Q,并联电容R并=100MQ=108Q
则总电阻
总电容
又因
所以
d11FmR
.1 RC
=0.756K03(V)=0.756mV
=0.205n
则怕=0.205f0=0.205 30=6.15(kHz)
压电式加速度传感器下限截止频率取决于前置放大器特性,
/n
2—
2%
(取等号计算)
0.981
)2=0.9604+0.9604( )2
()2=24.25
=4.924
3=4.924/tfL=3/2n=4.924/(2)=4.924/(2 RC)=4.924/(2X5X108X109)=1.57(Hz)
输出电压
8
Q
C

[整理版]传感器原理与应用习题_第6章压电式传感器

[整理版]传感器原理与应用习题_第6章压电式传感器《传感器原理与应用》习题集与部分参考答案教材:传感器技术(第3版)贾伯年主编，及其他参考书第6章压电式传感器6-1 何谓压电效应,何谓纵向压电效应和横向压电效应,答:一些离子型晶体的电介质不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。

且其电位移D(在MKS单位制中即电荷密度σ)与外应力张量T成正比: D = dT 式中 d—压电常数矩阵。

当外力消失，电介质又恢复不带电原状;当外力变向，电荷极性随之而变。

这种现象称为正压电效应，或简称压电效应。

若对上述电介质施加电场作用时，同样会引起电介质内部正负电荷中心的相对位移而导致电介质产生变形，且其应变S与外电场强度E成正比: S=dE 式中 d——逆压电常数矩阵。

这种现象称为逆压电tt效应，或称电致伸缩。

6-2 压电材料的主要特性参数有哪些,试比较三类压电材料的应用特点。

答:主要特性:压电常数、弹性常数、介电常数、机电耦合系数、电阻、居里点。

压电单晶:时间稳定性好，居里点高，在高温、强辐射条件下，仍具有良好的压电性，且机械性能，如机电耦合系数、介电常数、频率常数等均保持不变。

此外，还在光电、微声和激光等器件方面都有重要应用。

不足之处是质地脆、抗机械和热冲击性差。

压电陶瓷:压电常数大，灵敏度高，制造工艺成熟，成形工艺性好，成本低廉，利于广泛应用，还具有热释电性。

新型压电材料:既具有压电特性又具有半导体特性。

因此既可用其压电性研制传感器，又可用其半导体特性制作电子器件;也可以两者合一，集元件与线路于一体，研制成新型集成压电传感器测试系统。

6-3 试述石英晶片切型()的含意。

yxlt，50:/45:6-4 为了提高压电式传感器的灵敏度，设计中常采用双晶片或多晶片组合，试说明其组合的方式和适用场合。

答:(1)并联:C′,2C，q′=2q,U′=U,因为输出电容大，输出电荷大，所以时间常数，适合于测量缓变信号，且以电荷作为输出的场合。

传感器原理与应用习题第6章压电式传感器

《传感器原理与应用》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第6章 压电式传感器6-1 何谓压电效应？何谓纵向压电效应和横向压电效应？答：一些离子型晶体的电介质不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。

且其电位移D(在MKS 单位制中即电荷密度σ)与外应力张量T 成正比： D = dT 式中 d —压电常数矩阵。

当外力消失，电介质又恢复不带电原状；当外力变向，电荷极性随之而变。

这种现象称为正压电效应，或简称压电效应。

若对上述电介质施加电场作用时，同样会引起电介质内部正负电荷中心的相对位移而导致电介质产生变形，且其应变S 与外电场强度E 成正比： S=d t E 式中 d t ——逆压电常数矩阵。

这种现象称为逆压电效应，或称电致伸缩。

6-2 压电材料的主要特性参数有哪些？试比较三类压电材料的应用特点。

答：主要特性：压电常数、弹性常数、介电常数、机电耦合系数、电阻、居里点。

压电单晶：时间稳定性好，居里点高，在高温、强辐射条件下，仍具有良好的压电性，且机械性能，如机电耦合系数、介电常数、频率常数等均保持不变。

此外，还在光电、微声和激光等器件方面都有重要应用。

不足之处是质地脆、抗机械和热冲击性差。

压电陶瓷：压电常数大，灵敏度高，制造工艺成熟，成形工艺性好，成本低廉，利于广泛应用，还具有热释电性。

新型压电材料：既具有压电特性又具有半导体特性。

因此既可用其压电性研制传感器，又可用其半导体特性制作电子器件；也可以两者合一，集元件与线路于一体，研制成新型集成压电传感器测试系统。

6-3 试述石英晶片切型（︒︒+45/50yxlt ）的含意。

6-4 为了提高压电式传感器的灵敏度，设计中常采用双晶片或多晶片组合，试说明其组合的方式和适用场合。

答：（1）并联：C ′＝2C ，q ′=2q,U ′=U,因为输出电容大，输出电荷大，所以时间常数，适合于测量缓变信号，且以电荷作为输出的场合。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第6章压电式传感器一、单项选择题1、对石英晶体，下列说法正确的是（）。

A. 沿光轴方向施加作用力，不会产生压电效应，也没有电荷产生。

B. 沿光轴方向施加作用力，不会产生压电效应，但会有电荷产生。

C. 沿光轴方向施加作用力，会产生压电效应，但没有电荷产生。

D. 沿光轴方向施加作用力，会产生压电效应，也会有电荷产生。

2、石英晶体和压电陶瓷的压电效应对比正确的是（）A. 压电陶瓷比石英晶体的压电效应明显，稳定性也比石英晶体好B. 压电陶瓷比石英晶体的压电效应明显，稳定性不如石英晶体好C. 石英晶体比压电陶瓷的压电效应明显，稳定性也比压电陶瓷好D. 石英晶体比压电陶瓷的压电效应明显，稳定性不如压电陶瓷好3、两个压电元件相并联与单片时相比说法正确的是（）A. 并联时输出电压不变，输出电容是单片时的一半B. 并联时输出电压不变，电荷量增加了2倍C. 并联时电荷量增加了2倍，输出电容为单片时2倍D. 并联时电荷量增加了一倍，输出电容为单片时的2倍4、两个压电元件相串联与单片时相比说法正确的是（）A. 串联时输出电压不变，电荷量与单片时相同B. 串联时输出电压增大一倍，电荷量与单片时相同C. 串联时电荷量增大一倍，电容量不变D. 串联时电荷量增大一倍，电容量为单片时的一半6、压电陶瓷传感器与压电石英晶体传感器的比较是（）。

A．前者比后者灵敏度高 B．后者比前者灵敏度高C．前者比后者性能稳定性好 D．前者机械强度比后者的好7、压电石英晶体表面上产生的电荷密度与（）。

A．晶体厚度成反比 B．晶体面积成正比C．作用在晶片上的压力成正比 D．剩余极化强调成正比8、压电式传感器目前多用于测量（）。

A．静态的力或压力B．动态的力或压力C．位移 D．温度9、压电式加速度传感器是适合测量下列哪种信号（）。

A. 适于测量任意B. 适于测量直流C. 适于测量缓变D. 适于测量动态10、石英晶体在沿机械轴y方向的力作用下会（）。

A．产生纵向压电效应 B. 产生横向压电效应C．不产生压电效应 D. 产生逆向压电效应11、在运算放大器放大倍数很大时，压电传感器输入电路中的电荷放大器的输出电压与（）成正比。

A．输入电荷 B.反馈电容C．电缆电容 D.放大倍数12、石英晶体在沿电轴X方向的力作用下会（）A．不产生压电效应 B. 产生逆向压电效应C. 产生横向压电效应 D．产生纵向压电效应13、关于压电式传感器中压电元件的连接，以下说法正确的是（）A．与单片相比，并联时电荷量增加1倍、电容量增加1倍、输出电压不变B. 与单片相比，串联时电荷量增加1倍、电容量增加1倍、输出电压增大1倍C．与单片相比，并联时电荷量不变、电容量减半、输出电压增大1倍D. 与单片相比，串联时电荷量不变、电容量减半、输出电压不变三、填空题1、压电式传感器是以某些介质的作为工作基础的。

2、将电能转变为机械能的压电效应称为。

3、石英晶体沿方向施加作用力不会产生压电效应，没有点电荷产生。

5、压电式传感器可等效为一个和一个并联，也可等效为一个与相串联的电压源。

6、压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。

电畴具有自己方向，经过的压电陶瓷才具有压电效应。

7、压电式传感器是一种典型的传感器（或发电型传感器），其以某些电介质的为基础，来实现非电量电测的目的。

8、压电式传感器的工作原理是基于某些材料的压电效应9、用石英晶体制作的压电式传感器中，晶面上产生的与作用在晶面上的压强成正比，而与晶片和面积无关。

16、石英晶体的X轴称为 _，垂直于X轴的平面上最强；Y轴称为，沿Y轴的最明显；Z轴称为光轴或中性轴，Z轴方向上无压电效应。

17、压电效应将转变为，逆压电效应将转化为。

四、简答题1、什么叫正压电效应？2、什么是逆压电效应？5、石英晶体x、y、z轴的名称及其特点是什么？6、简述压电陶瓷的结构及其特性？四、简答题1、答：正压电效应就是对某些电介质沿一定方向施以外力使其变形时，其内部将产生极化现象而使其出现电荷集聚的现象。

知识点：压电效应2、答：当在片状压电材料的两个电极面上加上交流电压，那么压电片将产生机械振动，即压电片在电极方向上产生伸缩变形，压电材料的这种现象称为电致伸缩效应，也称为逆压电效应。

知识点：压电效应3、答：沿石英晶体的x轴（电轴）方向受力产生的压电效应称为“纵向压电效应”。

知识点：压电材料4、答：沿石英晶体的y轴（机械轴）方向受力产生的压电效应称为“横向压电效应”。

知识点：压电材料5、答：石英晶体的z轴：是纵向轴，称为光轴，沿该方向受力不会产生压电效应。

石英晶体的x轴：称为电轴，压电效应只在该轴的两个表面产生电荷集聚。

沿电轴方向的力作用于晶体时所产生的电荷量的大小与切片的几何尺寸无关。

石英晶体的y轴：是机械轴，沿机械轴方向的力作用于晶体时产生的电荷量大小q，与晶体切片的几何尺寸有关。

知识点：压电材料6、答：压电陶瓷是人工制造的多晶体压电材料。

材料内部的晶粒有许多自发极化的电畴，它有一定的极化方向，从而存在电场。

在无外电场作用时，电畴在晶体中杂乱分布，它们各自的极化效应被相互抵消，压电陶瓷内极化强度为零。

因此原始的压电陶瓷呈中性，不具有压电性质。

在陶瓷上施加外电场时，电畴的极化方向发生转动，趋向于按外电场方向的排列，从而使材料得到极化。

外电场愈强，就有更多的电畴更完全地转向外电场方向。

让外电场强度大到使材料的极化达到饱和的程度，即所有电畴极化方向都整齐地与外电场方向一致时，当外电场去掉后，电畴的极化方向基本变化，即剩余极化强度很大，这时的材料才具有压电特性。

知识点：压电材料7、答：知识点：等效电路8、答：并联接法在外力作用下正负电极上的电荷量增加了1倍，电容量也增加了1倍，输出电压与单片时相同。

适宜测量慢变信号且以电荷作为输出量的场合。

串联接法上、下极板的电荷量与单片时相同，总电容量为单片的一半，输出电压增大了1倍。

适宜以电压作输出信号且测量电路输入阻抗很高的场合。

知识点：压电元件的连接9、答：电荷放大器的特点是：①放大器的输入阻抗极高，输入端几乎没有分流，电荷Ｑ只对反馈电容Ｃｆ充电，充电电压Ｕｃｆ（反馈电容两端的电压）接近于放大器的输出电压。

②电荷放大器的输出电压Ｕo与电缆电容Cc无关，而与Q成正比，这是电荷放大器的突出优点。

由于Q与被测压力成线性关系，因此，输出电压与被测压力成线性关系。

知识点：测量电路10、答：传感器与电压放大器连接的电路,其输出电压与压电元件的输出电压成正比,但容易受电缆电容的影响。

传感器与电荷放大器连接的电路,其输出电压与压电元件的输出电荷成正比,电缆电容的影响小。

知识点：测量电路11、答：压电材料有：石英晶体、一系列单晶硅、多晶陶瓷、有机高分子聚合材料知识点：压电材料12、答：结构和应用特点：在压电式传感器中，为了提高灵敏度，往往采用多片压电芯片构成一个压电组件。

其中最常用的是两片结构；根据两片压电芯片的连接关系，可分为串联和并联连接，常用的是并联连接，可以增大输出电荷，提高灵敏度。

使用时，两片压电芯片上必须有一定的预紧力，以保证压电组件在工作中始终受到压力作用，同时可消除两片压电芯片因接触不良而引起的非线性误差，保证输出信号与输入作用力间的线性关系,因此需要测量电路具有无限大的输入阻抗。

但实际上这是不可能的，所以压电传感器不宜作静态测量，只能在其上加交变力，电荷才能不断得到补充，并给测量电路一定的电流。

故压电传感器只能作动态测量。

知识点：测量电路13、答：如作用在压电组件上的力是静态力，则电荷会泄露，无法进行测量。

所以压电传感器通常都用来测量动态或瞬态参量。

知识点：测量电路14、答：基本考虑点是如何更好的改变传感器的频率特性，以使传感器能用于更广泛的领域。

知识点：测量电路15、答：压电陶瓷产生压电效应的原理• 极化前，存在许多自发极化的电畴• 极化中，电畴自发极化方向转到与外加电场方向一致• 极化后，有剩余极化强度知识点：压电材料16、答：石英晶体整个晶体是中性的，受外力作用而变形时，没有体积变形压电效应，但它具有良好的厚度变形和长度变形压电效应。

压电陶瓷是一种多晶铁电体。

原始的压电陶瓷材料并不具有压电性，必须在一定温度下做极化处理，才能使其呈现出压电性。

所谓极化，就是以强电场使“电畴”规则排列，而电畴在极化电场除去后基本保持不变，留下了很强的剩余极化。

当极化后的铁电体受到外力作用时，其剩余极化强度将随之发生变化，从而使一定表面分别产生正负电荷。

在极化方向上压电效应最明显。

铁电体的参数也会随时间发生变化—老化，铁电体老化将使压电效应减弱。

知识点：压电材料17、答：石英晶体是单晶结构，且不同晶向具有各异的物理特性。

石英晶体受外力作用而变形时，产生压电效应。

压电陶瓷是人工制造的多晶体压电材料，原始的压电陶瓷材料并不具有压电性，必须在一定温度下做极化处理，才能使其呈现出压电性。

压电陶瓷的压电系数比石英晶体大得多（即压电效应更明显），因此用它做成的压电式传感器的灵敏度较高。

但稳定性、机械强度等不如石英晶体。

知识点：压电材料18、答：从作用力看，压电元件是串接的，因而每片受到的作用力相同、产生的变形和电荷数量大小都与单片时相同。

并联接法如图与单片相比，外力作用下正负电极上的电荷量增加了1倍，电容量也增加了1倍，输出电压与单片时相同。

并联接法输出电荷大，本身电容大，时间常数大，适宜用在测量慢变信号并且以电荷作为输出量的场合。

知识点：压电元件的连接19、答：从作用力看，压电元件是串接的，因而每片受到的作用力相同、产生的变形和电荷数量大小都与单片时相同。

串联接法如图与单片相比，上、下极板的电荷量与单片时相同，总电容量为单片的1/2，输出电压增大了1倍。

串联接法输出电压大，本身电容小，适宜用于以电压作输出信号，并且测量电路输入阻抗很高的场合。

知识点：压电元件的连接20、答：电荷放大器是压电式传感器另一种专用的前置放大器。

它能将高内阻的电荷源转换为低内阻的电压源，而且输出电压正比于输入电荷，因此，电荷放大器同样也起着阻抗变换的作用，其输入阻抗高达10×e+10～10×e+12Ω，输出阻抗小于100Ω。

知识点：测量电路 五、计算题 1、解：（1）o f Q Kq a 1000.5pcU =5mV -C C 0.01Fμ⋅⨯=== U 0.5mV mVK 0.01C 50pC pC=== （2）0q g pc mv mm mmK K K K 1000.0122g pc mV g=⋅⋅=⨯⨯= 知识点：测量电路2、解：（1）P V X S S S S =⋅⋅V P X S 0.5mm/pa mVS 5S S 5pc/pa 20mm/V pc===⋅⋅（2）mmx S 40pa=0.540pa 20mm pa=⨯⨯= 知识点：测量电路3、解：2V 50mV /pca 8g 5pc/g== 知识点：测量电路。
