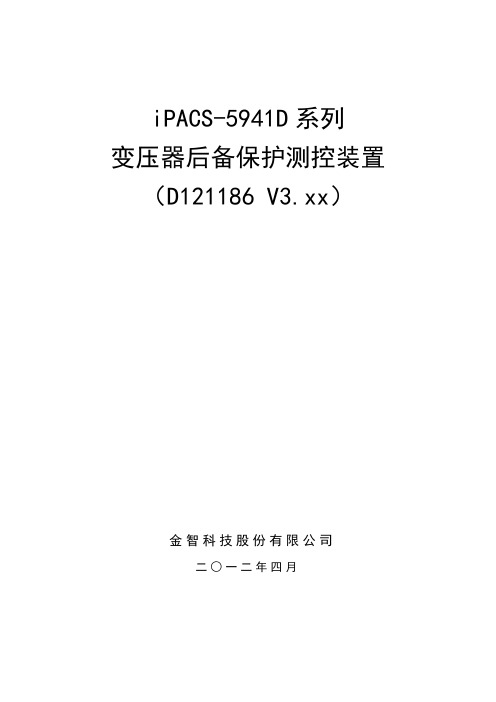

iPACS-5941D系列变压器后备保护测控装置（D121186 V3.xx）金智科技股份有限公司二○一二年四月目录1概述 (1)1.1应用范围 (1)1.2性能特征 (1)1.3保护配置 (1)1.4测控功能 (2)2装置的技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)3保护工作原理 (5)3.1装置的起动元件 (5)3.2后备保护 (5)3.3遥控、遥测、遥信功能 (11)3.4装置闭锁与报警 (11)4整定值清单与用户选择 (12)4.1系统定值及整定说明 (12)4.2后备保护定值单 (14)4.3跳闸矩阵定值 (16)4.4软压板 (16)4.5检修软压板 (17)4.6遥信参数 (17)4.7遥控配置参数 (18)4.8交流精度自动调整 (18)4.9交流精度手动调整 (18)5装置硬件说明 (19)5.1装置面板布置 (19)5.2结构与安装 (20)5.3装置接线端子与说明 (21)5.4各插件原理说明 (21)5.5装置与电子式互感器的连接 (27)5.6保护装置与断路器的连接 (28)6装置使用说明 (28)6.1测量值显示 (28)6.2手控操作 (28)附录： (30)附录一：iPACS-5941D与数据集中器IEC61850-9-1协议通信扩展报文格式：错误！未定义书签。
附录二：数字化保护装置与GOOSE网络通信虚拟开入开出定义： (30)附录三：虚端子定义： (32)- I -iPACS-5941D-D121186变压器后备保护测控装置技术说明书1概述1.1 应用范围iPACS-5941D系列220kV变压器保护适用于220kV及以下电压等级的数字化变电站，需要提供双套主保护、双套后备保护以及相应测控功能一体化的各种接线方式的变压器。
iPACS-5941D-D121186定制版本程序为在iPACS-5941D标准版本程序功能上将后备保护独立出来，并定制增加测控功能，本版本程序仅适用于220kV及以下电压等级变压器三卷变，高压侧桥接线时高压侧两组TA可独立接入装置，如果有变压器不符合此标准设定情况，则变压器保护程序需按照需求选用本公司其他版本程序或者根据需求进行程序定制。
iPACS-5700系列保护装臵使用、调试说明1．使用装臵应遵守的规程DL/T 584-95 3-110KV电网继电保护装臵运行整定规程继电保护及电网安全自动装臵检验条例电力系统继电保护及电网安全自动装臵反事故措施要求DL/T587-1996微机继电保护运行管理规程3 使用说明3.1面板布臵图wu装臵的正面面板布臵图如下（以iPACS-5711为例）。
各种保护装臵仅面板标识及指示灯定义不同，指示灯定义如下：‚运行‛灯为绿色，装臵正常运行时点亮；‚报警‛灯为黄色，当发生电压回路断线等报警时点亮；‚跳闸‛灯为红色，保护装臵发出跳闸命令时点亮；‚合位‛灯为红色，开关在合位时点亮；‚跳位‛灯为绿色，开关在跳位时点亮。
3.2 液晶显示说明3.2.1 保护运行时液晶显示装臵上电后，正常运行时液晶屏幕将显示主画面，以iPACS-5711为例如下：07-07-11 15：52：20UA=000.00V IA=000.00AUB=000.00V IB=000.00AUC=000.00V IC=000.00AF=50.00HZ 重合闸未充电当前定值区：00 地址：00303A网：正常 B网：正常对时：正常3.2.2 保护动作时液晶显示说明本装臵能存储128次动作报告，24次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将滚屏显示，格式如下：01-0111022:33004.0005动作-11::44M S 1ABC 0M S .动作序号起动绝对时间动作元件动作相对时间动作元件序号动作元件跳闸相别复压过流I 段3.2.3 装臵自检报告本装臵能存储128次装臵自检报告，保护装臵运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：01-0111022:33004自检-11::44M S 自检报告序号自检报告时间T 断线V 自检报告信息装臵跳闸报告、自检报告和装臵正常运行状态，除自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
iPACS-5792通讯装置技术和使用说明书版本：V2.01江苏金智科技股份有限公司目录1. 概述 (1)2. 特点 (1)3. 硬件介绍 (2)3.1.硬件模块介绍 (2)3.2.硬件接线说明 (2)4. 软件功能 (4)5. 主要技术指标 (5)6. 结构视图及安装尺寸 (6)6.1.视图 (6)6.2.安装尺寸 (7)6.3.端子定义 (7)7. 菜单操作说明 (8)7.1.菜单结构 (8)7.2.菜单界面 (9)7.2.1. 首页界面 (9)7.2.2. 首页界面 (9)7.2.3. 主菜单 (10)7.2.4. 通讯状态菜单 (10)7.2.5. “实时数据” (11)7.2.6. “历史数据” (12)7.2.7. “参数设置” (12)7.2.8. 版本信息 (17)1.概述i PACS-5792作为变电站自动化系统中通信和规约转换设备，用于和各继电保护装置及其它智能设备与当地监控、保护信息管理装置等通信。
iPACS-5792具有多重类型的通信接口和协议与保护、故障录波器、电度表、直流屏等装置进行通信，将这些信息经规约转换后通过网络或者串口上送到当地监控或保护信息管理系统。
iPACS-5792可以提供多种通讯接口：以太网（10/100Base-TX、100Base-FX）、串口（RS-232/485/422）以及其它的现场总线接口。
同时在这些接口上可以运行多种规约（IEC 60870-5-103等）。
iPACS-5792可以单机使用，也可以配置成电气完全独立的双机。
双机之间（包括对内、对外接口）互作冗余备用。
2.特点●iPACS-5792采用自主研发的CPU主板，功能强大、外设丰富。
●iPACS-5792采用嵌入式工业网络处理器，主频最高可以达到533MHZ；该处理器功耗低、温度范围可以达到-40~+85度。
●iPACS-5792的内存可以到达256Mbytes，同时CPU板上还有最大2Gbytes的固态非易失性存储器。
iPACS-5700系列保护装置使用、调试说明1．使用装置应遵守的规程DL/T 584-95 3-110KV电网继电保护装置运行整定规程继电保护及电网安全自动装置检验条例电力系统继电保护及电网安全自动装置反事故措施要求DL/T587-1996微机继电保护运行管理规程2 .iPACS-5700系列保护装置：装置型号保护功能配置测控功能配置应用场合iPACS-5711 线路保护测控装置1)三段可经复压和方向闭锁的过流保护。
2)三段零序过流保护。
3)过流加速保护和零序加速保护(零序电流可自产也可外加)。
4)过负荷功能(报警或者5)跳闸)。
6)低周减载功能。
7)三相一次重合闸。
8)小电流接地选线功能1)16 路自定义遥信开入。
2)一组断路器遥控分/合。
Iam、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共14 个3)遥测量。
4)事件SOE 记录等。
适用于110kV 以下线路3 .iPACS-5700系列测控装置：元。
3 使用说明3.1面板布置图wu装置的正面面板布置图如下（以iPACS-5711为例）。
各种保护装置仅面板标识及指示灯定义不同，指示灯定义如下：“运行”灯为绿色，装置正常运行时点亮；“报警”灯为黄色，当发生电压回路断线等报警时点亮；“跳闸”灯为红色，保护装置发出跳闸命令时点亮；“合位”灯为红色，开关在合位时点亮；“跳位”灯为绿色，开关在跳位时点亮。
3.2 液晶显示说明 3.2.1 保护运行时液晶显示装置上电后，正常运行时液晶屏幕将显示主画面，以iPACS-5711为例如下：07-07-11 15：52：20UA=000.00V IA=000.00A UB=000.00V IB=000.00A UC=000.00V IC=000.00A F=50.00HZ 重合闸未充电当前定值区：00 地址：00303A 网：正常 B 网：正常 对时：正常3.2.2 保护动作时液晶显示说明本装置能存储128次动作报告，24次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将滚屏显示，格式如下：01-0111022:33004.0005动作-11::44M S 1ABC 0M S .动作序号起动绝对时间动作元件动作相对时间动作元件序号动作元件跳闸相别复压过流I 段3.2.3 装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：01-0111022:33004自检-11::44M S 自检报告序号自检报告时间T 断线V 自检报告信息装置跳闸报告、自检报告和装置正常运行状态，除自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
iPACS-5747站用变保护测控装置技术说明书版本：V2.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.额定电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功耗 (2)2.2.3. 过载能力 (3)2.3.主要技术指标 (3)2.3.1. 过流保护 (3)2.3.2. 零序电流保护 (3)2.3.3. 遥信开入 (3)2.3.4. 遥测量计量等级 (3)2.3.5. 电磁兼容 (3)2.3.6. 绝缘试验 (4)2.3.7. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 过电流起动 (6)3.2.2. 正序电流起动 (6)3.2.3. 高压侧零序电流起动 (6)3.2.4. 低压侧零序电流起动 (6)3.2.5. 零序过压起动 (7)3.2.6. 非电量起动 (7)3.3.过流保护 (7)3.4.正序反时限保护 (8)3.5.高压侧接地保护 (8)3.6.低压侧接地保护 (9)3.7.非电量保护 (9)3.8.跳闸逻辑矩阵 (9)3.9.装置自检 (10)3.10.装置运行告警 (10)3.10.1. TWJ异常判别 (10)3.10.2. 交流电压断线 (10)3.10.3. 频率异常判别 (10)3.10.4. 控制回路断线判别 (11)3.10.5. 接地报警判别 (11)3.10.6. CT断线判别 (11)3.11.遥控、遥测、遥信功能 (11)3.12.对时功能 (11)3.13.逻辑框图 (12)4. 定值内容及整定说明 (13)4.1.系统定值 (13)4.2.保护定值 (13)4.3.通讯参数 (15)4.4.辅助参数 (16)4.5.软压板 (17)5. 装置接线端子与说明 (19)5.1.模拟量输入 (20)5.2.背板接线说明 (21)1.概述1.1.应用范围iPACS-5747站用变保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中站用变或接地变的保护测控，可以组屏安装，也可就地安装到开关柜。
1.2.保护配置和功能1.2.1.保护配置1)三段复合电压闭锁过流保护。
2)高压侧正序反时限保护；3)过负荷报警；4)高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线；5)低压侧接地保护：三段定时限零序过流保护；零序反时限保护。
6)非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路备用非电量跳闸、一路备用非电量跳闸或报警。
7)独立的操作回路。
1.2.2.测控功能1）13路自定义遥信开入。
2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。
3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个遥测量。
4）事件SOE记录等。
1.2.3.保护信息功能1）装置描述的远方查看。
2）系统定值的远方查看。
3）保护定值和区号的远方查看、修改功能。
4）软压板状态的远方查看、投退、遥控功能。
第1页共23页5）装置保护开入状态的远方查看。
6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。
7）远方对装置信号复归。
8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）通讯规约，配有以太网通讯(100Mbps)，超五类线或光纤通讯接口。
2.技术参数2.1.机械及环境参数2.1.1.工作环境温度：-25℃～+60℃保证正常工作湿度、压力符合DL4782.1.2.机械性能能承受严酷等级为Ⅰ级的振动响应，冲击响应2.2.额定电气参数2.2.1.额定数据直流电压：220V，110V 允许偏差+15％，－20％交流电压：57.7V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz2.2.2.功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W第2页共23页第3页 共23页跳闸 < 25W2.2.3. 过载能力交流电压： 1.2倍额定电压：连续工作；1.4倍额定电压：允许10秒。
交流电流： 2倍额定电流：连续工作；10倍额定电流：允许10秒；40倍额定电流：允许1秒。
2.3. 主要技术指标2.3.1. 过流保护电流定值范围： 0.1In ～20In电流定值误差： < 5％时间定值范围： 0～100S时间误差： 时间定值×1％＋35ms2.3.2. 零序电流保护电流定值范围： 0.02A ～12A 或0.1In ～20In电流定值误差： < 5％时间定值范围： 0～100S时间误差： 时间定值×1％＋35ms2.3.3. 遥信开入分辨率： <1ms信号输入方式： 无源接点2.3.4. 遥测量计量等级电流： 0.2级其他： 0.5级2.3.5. 电磁兼容辐射电磁场干扰试验符合GB/T 14598.9的规定快速瞬变干扰试验符合GB/T 14598.10的规定静电放电试验符合GB/T 14598.14的规定脉冲群干扰试验符合GB/T 14598.13的规定射频场感应的传导骚扰抗扰度试验符合GB/T 17626.6的规定工频磁场抗扰度试验符合GB/T 17626.8的规定脉冲磁场抗扰度试验符合GB/T 17626.9的规定2.3.6.绝缘试验绝缘试验符合GB/T14598.3-93 6.0的规定冲击电压试验符合GB/T14598.3-93 8.0的规定2.3.7.输出接点容量信号接点容量：允许长期通过电流5A切断电流0.3A（DC220V，V/R 1ms）其它辅助继电器接点容量：允许长期通过电流5A切断电流0.2A（DC220V，V/R 1ms）跳闸出口接点容量：允许长期通过电流5A切断电流0.3A（DC220V，V/R 1ms）3.软件工作原理3.1.保护程序结构保护程序结构框图如图3.1.1所示。
第4页共23页第5页 共23页图3.1.1 保护程序结构框图主程序接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、交流电流断线和起动判据的计算，根据是否满足起动条件而进入正常运行程序或故障程序。
硬件自检内容包括定值出错、RAM 故障、ROM 故障、电源故障、出口回路故障、CPLD 故障。
正常运行程序中进行频率跟踪、及运行状态检查，运行状态检查包括交流电压断线、检查开关位置状态、频率异常判别、控制回路断线、过负荷报警、零序过流报警、弹簧未储能、TA 断线、接地报警等。
不正常时发告警信号，信号分两种，一种是运行异常告警，这时不闭锁装置，提醒运行人员进行相应处理；另一种为闭锁告警信号，告警同时将装置闭锁，保护退出。
故障计算程序中进行各种保护的算法计算，跳闸逻辑判断以及事件报告、故障报告及波形的整理。
3.2. 装置起动元件装置针对每一种保护设置相应的起动元件，以确保在满足保护动作时装置能够可靠起动。
第6页 共23页 3.2.1. 过电流起动zd max I I ≥ （3-1）当满足上式时，保护起动。
式中：Imax 为三相最大电流Izd 为过流I 段、过流II 段、过流III 段的整定值。
3.2.2. 正序电流起动zd 1I I ≥ （3-2）当满足上式时，保护起动。
式中：I 1 为高压侧的正序电流Izd 为高压侧正序反时限过流保护基准值。
3.2.3. 高压侧零序电流起动0zd 0I I ≥ （3-3）当满足上式时，保护起动。
式中：I 0 为高压侧零序电流I 0zd 为高压侧零序过流I 段、II 段、III 段的整定值。
3.2.4. 低压侧零序电流起动0Lzd 0L I I ≥ （3-4）当满足上式时，保护起动。
式中：I 0L 为低压侧零序电流I 0Lzd 为低压侧零序过流I 段、II 段、III 段的整定值，低压侧零序反时限的基准值。
3.2.5. 零序过压起动0zd 0U U （3-5）当满足上式时，保护起动。
式中：U 0 为零序电流U 0zd 为零序过压保护的整定值。
3.2.6. 非电量起动当有非电量开入，同时该非电量整定为跳闸时，装置起动。
起动装置起动逻辑框图重瓦斯超温非电量3.3. 过流保护本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。
各段可独立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。
在母线PT 断线时可通过控制字“PT 断线退电流保护”选择是退出该电流保护的复压闭锁以变成纯过流保护，还是将该电流保护直接退出。
此处所指的“电流保护”是指那些投复压闭锁或方向闭锁的电流保护。
如果既没有投复压闭锁也没有投方向闭锁，则不受此控制字影响。
3.4. 正序反时限保护本装置将高压侧A 、B 、C 三相电流或A 、C 相电流经正序电流滤过器滤出正序电流，作为反时限保护的动作量。
本装置共集成了4种特性的正序反时限保护，用户可根据需要选择任何一种特性的正序反时限保护。
正序反时限保护特性在装置定值菜单中定值项“正序反时限特性”。
特性1、2、3采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：特性1（一般反时限）： t I I t 1)(0.140.02-=特性2（非常反时限）： t I I t 1)(13.5-=特性3（极端反时限）：t I I t 1)(802-=特性4采用以下特性方程：t I I t 22 1.05)(1-=以上方程式中，I 为正序电流；t 为动作时间；Ip 为电流基准值，取正序反时限保护基准值的定值；tp 为时间常数，取正序反时限时间常数的定值。
3.5. 高压侧接地保护装置应用于不接地或小电流接地系统中，在系统中发生接地故障时，其接地故障点零序电流基本为电容电流，且幅值很小，用零序过流继电器来检测接地故障很难保证其选择性。
由于各装置通过网络互联，信息可以共享，故可以采用网络小电流接地选线的方法来获得接地间隔，并通过网络下达接地试跳命令来进一步确定接地间隔。
零序过压保护跳闸可通过控制字选择是否投入。
如果使用网络接地选线功能，则零序电压取自装置自产的零序电压进行判别是否发出接地报警信号。
在经电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护作为母线接地故障的后备保护。
