电路初探单元测试(好题有答案)

九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。

下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

电路初探单元测试一、填空题（每空1分，计25分）1．实验室用三只蓄电池串联成蓄电池组，它的电压是 V。

对人体安全的电压为 V。

2．教室里装了很多电灯和吊扇它们之间是连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是连接入电路的。

3．如图1所示，已知两电灯串联，则在○a、○b、○c三只电表中（电流表或电压表），○a 是，○b是，○c是。

4．小丽在“用电流表测量电流”的实验中按照如图2中所示的电路图组成电路，接通开关A2的指针位置如图所示，则电流表○A1的读数应是，灯L1中的电A1、○S后，电流表○流是。

5．如图3所示，若只需L1发光，应闭合开关；要使两灯并联，应闭合开关；为避免短路，不能同时闭合开关。

6．在探究电路连接的实验中，小明同学用电压表测出两电灯两端的电压均相等，因此他得出结论是：这两只灯泡是并联的。

小明的推理正确吗（填“正确”或“不正确”）。

为了进一步弄清两灯泡的连接情况，请你帮助小明想想办法。

你的办法是。

7．冰箱里的压缩机是由一只开关自动控制的，冷藏室中的照明灯由进行控制的，它们组成了联电路。

8．如图4所示，回答下列问题。

（1）若只使灯L1亮，应闭合开关，断开开关。

（2）若灯L1、L2组成并联电路，应闭合开关，断开开关。

（3）若将S1、S2、S3同时闭合，则L1、L2将（填“亮”或“不亮”），此时电路发生。

9．如图5所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A 和B，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。

由此可以确定为同一导线的两端（填字母，下同）。

（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将另两根导线辨别开。

二、选择题（每题2分，计30分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案1．下面关于手电筒的说法中正确的是A．手电筒中没有电线，因此手电筒不属于电路B．有些手电筒使用时关不掉，是因为电筒上没有开关C．手电筒不用照明电路中的电，因此手电筒不属于用电器D．手电筒是将电能转化为光能的工具，因此手电筒属于用电器2．下列关于集成电路的说法中不正确的是A. 所有电器的电路都是集成电路B. 集成电路生产及测试的每个工作流程都必须在无尘和干燥的环境下进行C. 集成电路的芯片上有集成了上千万个电子元件D. 集成电路的出现标志着电子已经进入了信息化的时代3．如图6所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L1断路4．在如图7所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1和 A2的示数分别为I1和I2，则下列关系正确的是A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1>I2C．U1+U2＝U3，I1＝I2D．U1＝U2+U3，I1＝I25．下列关于电源的作用的描述中正确的是A. 电路中只要有电压，就有电流产生B. 电路中只要有电流存在，就一定有电压C. 电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D. 以上几种说法均不正确6．某同学选好电压表和电流表的量程，按图8所示的电路进行实验，闭合开关S后，发现两灯均不发光，电流表指针几乎未动，而电压表指针有明显偏转，根据以上现象分析，该电路的故障可能是A．电流表坏了或电流表接触不良而未实际接入电路B．aL1b部分的某处出现了断路C．电灯L1的灯丝烧断或灯座未接通D．电流表、电灯L1及L2都坏了7．若用一个开关同时控制两盏电灯，下列说法正确的是A. 两灯一定是并联B. 两灯一定是串联C. 两灯既是并联也是串联D. 两灯可能并联也可能串联8．在楼道中安装的电灯，要求在楼梯的上下两端都能控制它，下列说法中正确的是A．只要一只单刀单掷开关 B．只要一只单刀双掷开关C．需要两只单刀单掷开关 D．需要两只单刀双掷开关9．如图9所示的电路中，当开关S闭合时，灯L1、L2均不亮。

《电路初探》测试题一、选择题（每题3分，共27分）1．下列关于并联电路的说法中 , 错误的是( )。

A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路 , 其余的用电器也不可能工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等2．如图1电路中，开关同时控制电灯和电铃的是（）。

3．下列都是某同学探究关于串、并联电路电流规律的一些说法，你认为不正确的是 ( )。

A、串联电路电流处处相等B、并联电路中干路电流等于各支路电流之和C、两个灯泡通过的电流相等，它们之间一定是串联D、并联电路中的支路电流等于干路电流减去其他支路电流4．如图2所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( )。

图 2图 1A B C DA ．只需连接1和2B ．只需连接2和3C ．只需连接3和4D ．只需连接1和35.如图3所示， a 、b 、c 是三只相同的小灯泡,则( )A. 当Ｓ1断开, Ｓ2闭合时,c 灯不发光, a 、b 灯发光B. 当Ｓ1 、Ｓ2都闭合时, a 、b 、c 三灯均发光C. 当Ｓ1 闭合, Ｓ2断开时, a 灯不发光, b 、c 灯发光D. 当Ｓ1 、Ｓ2都断开时, c 灯不发光, a 、b 灯发光.6．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )．A ．5VB ．2．5VC ．1．3VD ．11．5V7．两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）A 、这两只灯泡一定是串联的B 、这两只灯泡一定是并联的C 、这两只灯泡可能是串联的D 、这两只灯泡不可能是并联的8.如图4所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流图 3图 4表9. 马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）A ．串联的B ．并联的C ．可能是串联的，也可能是并联的D ．不能确定是何种连接方式二、填空题（每空2分，共38分）10．一节干电池的电压为________，某电池组是由三节干电池串联成的，那么电池组的总电压为 ＿＿＿＿＿,我国家庭电路中照明灯的电压为________。

第十三章电路初探单元试卷（word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

九年级物理上册第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

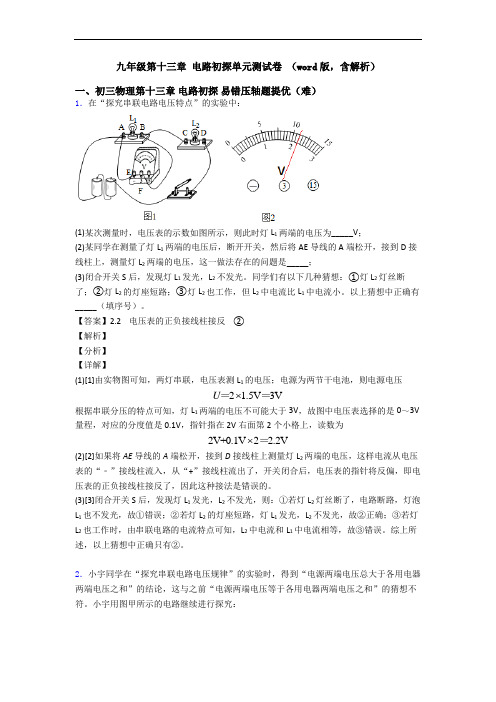

九年级第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

物理九年级上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：（________）(3)如果某次实验第一条支路电流大约0.5A ，第二条支路电流大约0.4A ，那么他在实验中所选择电流表的量程应该是________。

A ．始终用小量程测支路和干路电流B ．始终用大量程测支路和干路电流C ．用小量程测支路，用大量程测干路(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A ．前两次的也不要了，全部重新测量B ．只把第3次数据重新测量【答案】C 1R 、3R ；2R 、3R C A【解析】【详解】(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C 。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R 1和R 3，第三次实验用电阻R 2和R 3。

(3)[3]电流表的小量程为0～0.6A ，大量程为0～3A ，为了安全干路用大量程，为了精确支路用小量程，故选C 。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A 。

2．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。

除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。

九年级物理上册第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

（考试时间：100分钟，满分：100分） 姓名＿＿＿＿＿ 得分＿＿＿＿＿题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．下列说法中正确的是（ ）A ．开关合上的电路一定是通路B ．导线内部断裂会发生短路C ．电路发生开路时会产生较大的电流D ．电路中导线松动会产生开路（断路），2．在下列各实际电路中，各元件之间属于并联的是（ ） A ．电视机和屋内的电灯 B ．手电筒中的各节干电池 C ．学校的电铃和开关 D ．家中的电灯和开关 3．下列电路元件符号表示电动机的是（ ）4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S 1、S 2。

根据需要，当先闭合S 1时只有红灯L 1发光，再闭合S 2时红灯L 1和白灯L 2均发光；并要求在S 1闭合前，即使先接通S 2，L 2也不发光。

根据上述要求设计的电路图中正确的是（ ）第3题U UU U S 1S 2S 1 S 1S 1 S 2S 2S 2ABCDL 1 L 2L 1L 1 L 1 L 2L 2L 25．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（）A．开路B．灯泡是坏的C．短路D．无法判断6．下列家用电器在正常工作时，通过的电流最大的是（）7．下列说法中正确的是（）A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大B．电流表既可以串联在电路中，也可以并联在电路中使用C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的8．如图的电路中电表连接正确的是（）9．在如图所示的电路中，当开关S闭合后，两灯均正常发光。

若某A．计算器B．收音机C．日光灯D．彩电第6题S+ -LAL+ -S- +SLV+ -VSLA B C DA第8题一时刻，灯L 1的灯丝突然烧断后，下列说法中正确的是（ ）A ．两只电流表示数均变小B ．两只电流表示数均变大C ．两只电流表示数变成相等D ．两只电流表示数均不变 10．如图所示，若闭合开关S ，在下列判断中正确的是（ ） A ．电压表被烧坏 B ．电流表被烧坏 C ．灯泡被烧坏 D ．不会发生故障11．如图所示的电路中，电源电压不变，闭合开关S ，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ） A ．灯L 1的灯丝可能已烧断 B ．灯L 1亮度可能不变 C ．灯L 2可能断路 D ．灯L 2可能短路12．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S 后，发现两灯均不发光。

电路初探测试题及答案
一、单选题
1. 下列哪一种电路是用来控制电流的？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：D. 控制电路
2. 下列哪一种电路是用来放大信号的？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：C. 放大器电路
3. 下列哪一种电路是用来控制电压的？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：B. 放大电路
4. 下列哪一种电路是用来控制电流的？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：D. 控制电路
二、多选题
1. 下列哪些电路可以用来控制电流？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：A. 开关电路 D. 控制电路
2. 下列哪些电路可以用来放大信号？
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案：B. 放大电路 C. 放大器电路
三、判断题
1. 电路是由电子元件和电线组成的系统。

答案：正确
2. 电路可以用来控制电压。

答案：正确。
