表A.1 自动化仪表工程质量检验用计量器具表 (2)
表B.1 自动化仪表工程单位工程（或分部工程）质量控制资料核查记录 (5)
表C.1 仪表盘（柜、台、箱）安装检验批质量验收记录 (6)
表C.2 温度仪表安装检验批质量验收记录 (8)
表C.3 压力仪表安装检验批质量验收记录表 (9)
表C.4 流量仪表安装检验批质量验收记录表 (10)
表C.5 物位仪表安装检验批质量验收记录表 (12)
表C.7 机械量和其他仪表安装检验批质量验收记录表 (13)
表C.8 执行器安装检验批质量验收记录表 (14)
表C.9 仪表线路安装检验批质量验收记录表 (16)
表C.10 仪表管道安装检验批质量验收记录表 (18)
表C.11 仪表试验检验批质量验收记录表 (20)
表A.1自动化仪表工程质量检验用计量器具表（续）
表C.1 仪表盘（柜、台、箱）安装检验批质量验收记录（续）
表C.4 流量仪表安装检验批质量验收记录表（续）
表C.9 仪表线路安装检验批质量验收记录表（续）
表C.10 仪表管道安装检验批质量验收记录表（续）
.................
................. 表C.11 仪表试验检验批质量验收记录表（续）。

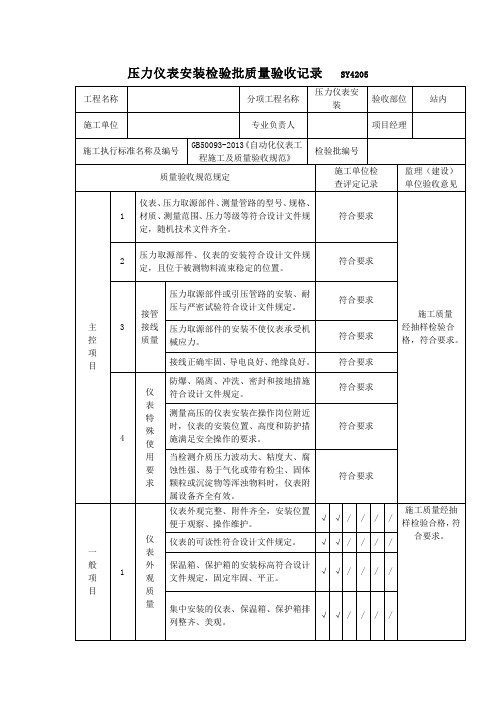

压力仪表安装检验批质量验收记录 SY4205工程名称分项工程名称压力仪表安装验收部位站内施工单位专业负责人项目经理施工执行标准名称及编号GB50093-2013《自动化仪表工程施工及质量验收规范》检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1仪表、压力取源部件、测量管路的型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全。
符合要求施工质量经抽样检验合格，符合要求。
2压力取源部件、仪表的安装符合设计文件规定，且位于被测物料流束稳定的位置。
符合要求3接管接线质量压力取源部件或引压管路的安装、耐压与严密试验符合设计文件规定。
符合要求压力取源部件的安装不使仪表承受机械应力。
符合要求接线正确牢固、导电良好、绝缘良好。
符合要求4仪表特殊使用要求防爆、隔离、冲洗、密封和接地措施符合设计文件规定。
符合要求测量高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求。
符合要求当检测介质压力波动大、粘度大、腐蚀性强、易于气化或带有粉尘、固体颗粒或沉淀物等浑浊物料时，仪表附属设备齐全有效。
符合要求一般项目1仪表外观质量仪表外观完整、附件齐全，安装位置便于观察、操作维护。
√√ / / / /施工质量经抽样检验合格，符合要求。
仪表的可读性符合设计文件规定。
√√ / / / /保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正。
√√ / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观。
√√ / / / /压力仪表安装检验批质量验收记录（续） SY4205工程名称分项工程名称压力仪表安装验收部位站内施工单位专业负责人项目经理施工执行标准名称及编号GB50093-2013《自动化仪表工程施工及质量验收规范》检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见一般项目2安装材料仪表支架的材质、规格符合设计文件规定。
√√ / / / /施工质量经抽样检验合格，符合要求。
工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（01～10）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（11～20）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（21～30）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（31～40）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○○○○仪表的可读性符合设计文件规定○○○○○○○○○○保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○○○○2仪表支架的材质、规格符合设计文件规定○○○○○○○○○○仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○○○○3在多粉尘的部位安装的测温元件，有防止磨损的保护措施////////// 在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施////////// 振动场所安装的测温元件，有减震措施○○○○○○○○○○4仪表位号标志牌符合设计文件规定○○○○○○○○○○电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○○○○施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师工程名称中国石油锦州石化公司10万吨/年MTBE装置分项工程名称温度仪表安装工程检验批编号1415GJ91-11-04-02-（41～47）施工单位中油一建专业负责人/项目经理/施工执行标准名称及编号自动化仪表工程施工及验收规范GB50093-2013检验批安装部位MTBE装置反应框架区质量验收规范规定施工单位检查记录监理(建设)单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全符合设计文件规定2仪表安装位置符合设计文件规定，安装固定牢固符合设计文件规定接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰合格测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密合格3温度取源部件的制作符合设计文件规定、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏符合设计文件规定接线正确牢固、导电良好、绝缘良好合格4防爆、隔离、密封和接地措施符合设计文件规定符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于50mm，周围温度过高或变化剧烈时有隔热措施/测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求合格隐蔽安装的测温元件符合设计文件规定/一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护○○○○○○○///仪表的可读性符合设计文件规定○○○○○○○/ / /保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正/ / / / / / / / / /集中安装的仪表、保温箱、保护箱排列整齐、美观○○○○○○○/ / / 2仪表支架的材质、规格符合设计文件规定○○○○○○○/ / /仪表的安装支撑方式符合设计文件规定，固定牢固○○○○○○○/ / / 3在多粉尘的部位安装的测温元件，有防止磨损的保护措施//////// / /在易受被测物料强烈冲击或被测温度大于700℃时，有防弯曲的保护措施//////// / /振动场所安装的测温元件，有减震措施○○○○○○○/ / / 4仪表位号标志牌符合设计文件规定○○○○○○○/ / /电缆头及接线整齐、美观，编号齐全、符合设计文件规定○○○○○○○/ / /施工单位检查结果项目专业质量检查员年月日监理(建设)单位验收监理工程师。
