尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。
（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3.国家标准规定，孔只是指圆柱形的内表面。
（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6.某孔要求尺寸为。
20-0.047,今测得其实际尺寸为。
19.962mm,可以判断该孔合格。
（）7.未注公差尺寸即对该尺寸无公差要求。
（）8.基本偏差决定公差带的位置。
（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。
（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13.某实际要素存在形状误差，则一定存在位置误差。
（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。
这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。
（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
-0.067（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
西南大学培训与继续教育学院课程考试试题卷学期：2020年春季课程名称【编号】：互换性与测量技术基础【0930】 A卷考试类别:大作业满分：100 分一、简答题。
（每小题10分，共20分）1. 齿轮传动的使用要求主要有哪几方面？答：主要有四个方面的要求：传递运动的准确性；传动的平稳性；载荷分布的均匀性；合理的齿侧间隙。
2．解释螺纹标记M10×1—6g 7g —L的含义。
答：公称直径10mm，螺距为1mm，右旋的细牙普通螺纹（外螺纹），中径公差带为7g，大径公差带为6g，旋合长度属于长的一组。
二、计算题。
（共30分）查表确定Φ20H9/d9配合的轴、孔的极限偏差，计算极限间隙或过盈、配合公差，判断配合类别，并画出公差带图。
表1：标准公差表基本尺寸/mm公差等级IT4 IT5 IT6 IT7 IT8 IT9 IT10μm>10~18 5 8 11 18 27 43 70 >18~30 6 9 13 21 33 52 84表2：孔的基本偏差表基本偏差代号上偏差es(μm)A B C CD D E EF F FG G H基本尺寸mm公差等级大于至所有的级14 18 +290 +150 +95 +50 +32 +16 +6 0 18 24 +300 +160 +110 +65 +40 +20 +7 0表3：轴的基本偏差表基本偏差代号上偏差es(μm)a b c cd d e ef f fg g h基本尺寸mm公差等级大于至所有的级14 18 -290 -150 -95 -50 -32 -16 -6 018 24 -300 -160 -110 -65 -40 -20 -7 0答：Φ20H8：EI=0，IT8=0.033mm，ES=EI+IT8=0+0.033=+0.033mmΦ20f7：es=-0.020mm，IT7=0.021mm，ei=es-IT7=-0.020-0.021=-0.041mmXmax=ES-ei=+0.033-(-0.041)=0.074mmXmin=EI-es=0-(-0.020)=0.020mmTf=Xmax-Xmin=0.074-0.020=0.054mm基孔制间隙配合三、分析题（每小题10分，共30分）阅读零件图，回答问题：1.什么是几何量精度？图中有哪些几何量精度项目？答：几何量精度是指制成产品的实际几何参数与设计给定的理想几何参数之间一致的程度。
《互换性与测量技术》一、判断题〔正确的打M,错误的打又〕M L为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内x 2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。
M3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
x 4.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
x5.公差通常为正，在个别情况下也可以为负或零。
x 6.基孔制的间隙配合，其轴的基本偏差一定为负值。
M7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
M8.定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。
x 9.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
X 10.当通规和止规都能通过被测零件，该零件即是合格品。
M11.滚动轴承的精度等级是根据内、外径的制造精度来划分的。
x 12.螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。
x 13.制造出的齿轮若是合格的，一定能满足齿轮的四项使用要求。
M14.当几何偏心等于零时，其齿距累积误差主要反映公法线长度变动量。
M15.切向综合误差能全面的评定齿轮的运动精度。
x 16.影响齿轮工作平稳性的误差特性是在齿轮一转中多次周期地重复出现的误差。
x 17.齿厚的上偏差为正值，下偏差为负值。
x 18.齿轮的单项测量，不能充分评定齿轮的工作质量。
x 19.齿轮的综合测量的结果代表各单项误差的综合。
M20.尺寸链是由封闭环和组成环（增环、减环）组成的。
二、选择题:1.配合是____ 相同的孔与轴的结合。
A、基本尺寸B、实际尺寸C、作用尺寸D、实效尺寸2.配合公差带位于配合公差带图的零线下方时为_____ 配合。
A、过盈B、过渡C、间隙3.标准公差值与____ 有关。
A、基本尺寸和公差等级B、基本尺寸和基本偏差C、公差等级和配合性质D、基本偏差和配合性质4.. 对于实际的孔和轴，用最大实体尺寸限制其 ___ ，使配合结果不至于超过预定的____A、作用尺寸，最紧程度B、实际尺寸，最紧程度C、实际尺寸，最松程度D、作用尺寸，最松程度5.. 对于实际的孔或轴，用 ___ 限制其实际尺寸，使配合结果不至于超过预定的____ 。
互换性与测量技术基础习题第一章:绪论一、判断题(×)1.为了使零件具有完全互换性,必须使零件的几何尺寸完全一致。
(×)2.有了公差标准,就能保证零件的互换性。
(√)３.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差范围内。
(√)4．完全互换的装配效率必定高于不完全互换。
二、选择题１.保证互换性生产的基础是( A )。
A．标准化B．生产现代化 C．大批量生产 D.协作化生产2.下列论述中正确的有( ADE ) 。
A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制.B．具有互换性的零件,其几何参数应是绝对准确的。
C.在装配时,只要不需经过挑选就能装配,就称为有互换性。
D.一个零件经过调整后再进行装配，检验合格,也称为具有互换性的生产。
E．不完全互换不会降低使用性能，且经济效益较好。
三、填空题:1.根据零部件互换程度的不同，互换性可分（完全)互换和 ( 不完全 ) 互换。
2．互换性是指产品零部件在装配时要求:装配前（不经挑选),装配中（不需调整或修配）,装配后( 能满足功能要求)。
3．公差标准是对(几何量误差) 的限制性措施,( 采用相应的技术措施)是贯彻公差与配合制的技术保证。
4.优先数系的基本系列有: （R5 ) ( R10 ) ( R２0) （Ｒ40)和Ｒ80,（（( ) （）和（）。
5.公差类型有（尺寸（角度)）公差，（形状)公差,(位置）公差和(表面粗糙度)。
6.零件几何要求的允许误差称为（几何量公差)，简称（公差)。
四、问答题：1．什么叫互换性？它在机械制造业中有何作用?答:*互换性是指制成的同一规格的零(部）件中,在装配时不作任何选择，附加调整或修配,能达到预定使用性能的要求。
*它在机械制造业中的作用反映在以下几个方面：（1）在设计方面,可简化设计程序,缩短设计周期，并便于用计算机辅助设计;（２)在制造方面,可保证优质高效生产;(3）在使用方面，使机器维修方便，可延长机器寿命。
互换性与技术测量习题答案(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性？互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。
设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。
2）对零部件加工方面。
零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。
3）在装配过程方面。
零部件具有互换性，有利于专业化分散生产，集中装配。
所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。
4）对机器使用和维修方面。
当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。
1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。
不完全互换应用于机器装配精度高的场合。
1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。
（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。
答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K为校准级，用来校准0、1、2、3级量块。

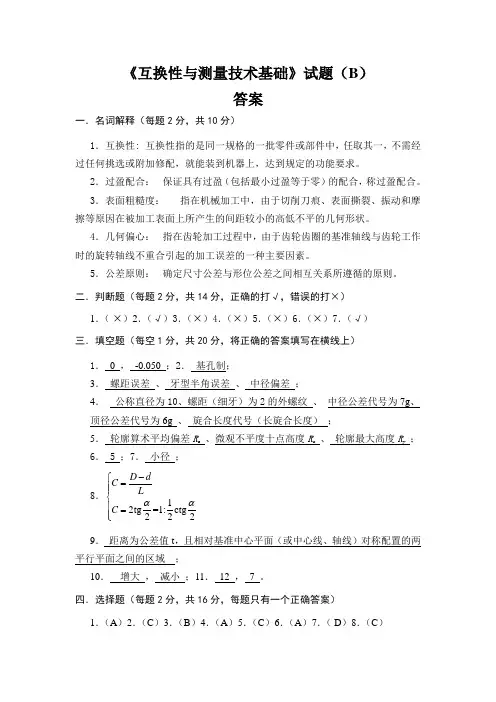

《互换性与测量技术基础》试题（B ）答案一．名词解释（每题2分，共10分）1．互换性: 互换性指的是同一规格的一批零件或部件中，任取其一，不需经过任何挑选或附加修配，就能装到机器上，达到规定的功能要求。
2．过盈配合： 保证具有过盈（包括最小过盈等于零）的配合，称过盈配合。
3．表面粗糙度： 指在机械加工中，由于切削刀痕、表面撕裂、振动和摩擦等原因在被加工表面上所产生的间距较小的高低不平的几何形状。
4．几何偏心： 指在齿轮加工过程中，由于齿轮齿圈的基准轴线与齿轮工作时的旋转轴线不重合引起的加工误差的一种主要因素。
5．公差原则： 确定尺寸公差与形位公差之间相互关系所遵循的原则。
二．判断题（每题2分，共14分，正确的打√，错误的打×）1．（ ×）2．（√）3．（×）4．（×）5．（×）6．（×）7．（√）三．填空题（每空1分，共20分，将正确的答案填写在横线上）1． 0 ， -0.050 ；2． 基孔制；3． 螺距误差 、 牙型半角误差 、 中径偏差 ；4． 公称直径为10、螺距（细牙）为2的外螺纹 、 中径公差代号为7g 、 顶径公差代号为6g 、 旋合长度代号（长旋合长度） ；5． 轮廓算术平均偏差R a 、微观不平度十点高度R z 、 轮廓最大高度R y ；6． 5 ；7． 小径 ；8．12tg =1:ctg 222D d C L C αα-⎧=⎪⎪⎨⎪=⎪⎩9． 距离为公差值t ，且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域 ；10． 增大 ， 减小 ；11． 12 ， 7 。
四．选择题（每题2分，共16分，每题只有一个正确答案）1．（A ）2．（C ）3．（B ）4．（A ）5．（C ）6．（A ）7．（ D ）8．（C ）五．综合题题（共40分，根据具体要求答题）1．2．最大实体要求，φ60 ，φ60.19，φ59.95 ，φ0.05 ，φ0.19，φ0.05 ，φ0.15 ；（注：每空一分）3．a每一小问为2分，共8分！4．（1）在齿轮传动中，影响运动准确性的误差项目有五项：切向综合误差（i F '∆）、齿距累计误差（p F ∆）、齿圈径向跳动（r F ∆）、径向综合误差（r F ''∆）、公法线长度变动（F ω∆） （2分）（2）A 、切向综合误差（i F '∆）被测齿轮与理想精确的测量齿轮单面啮合转动时相对于测量齿轮的转角，在被测齿轮一转内被测齿轮实际转角与理论转角的最大差值。
互换性与测量技术基础试卷一、填空(1X42=42)1、允许零件几何参数的变动量称为（公差）.2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。
3、配合的选用方法有（类比法）、（实验法）、（计算法）.。
4、几何公差由（形状公差），（方向公差），（位置公差）和（跳动公差）组成。
5、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。
6、光滑极限量规简称为（量规），它是检验（孔或轴）的没有（刻度定值）的专用检验工具。
7、根据配合的性质不同，配合分为（间隙）配合，（过渡）配合，（过盈）配合。
8、形状公差包括（直线度）、（平面度）、（圆度）、（圆柱度）、（线轮廓度）（面轮廓度）。
9、国际单位制中长度的基本单位为（m）10、位置公差包括(同轴度)、(对称度)、( 位置度)、(平行度)、( 垂直度) 、(倾斜度) 、( 同心度) 。
11、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为(测量的)真值。
12、表面粗糙度Ra、Rz、Ry三个高度参数中，( Ra)是主要参数。
13、表面粗糙度检测方法有：(比较法) 、(光切法) 、(针描法) 、( 干涉法)。
14.、在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的(尺寸组) ，该尺寸组称为尺寸链。
15、组成环按其对封闭环影响的不同，可以分( 增环) 、(减环) 。
二、标注、（3X6=18）1.试将下列各项公差要求标注在下图上。
（1）φ505.003.0+-mm孔的圆度公差为0.004mm，圆柱度公差0.006mm；（2）B面的平面度公差为0.008mm，B面对φ505.003.0+-mm孔轴线的端面圆跳动公差为0.02mm，B面对C面的平行度公差为0.03mm；（3）平面F对φ505.003.0+-孔轴线的端面圆跳动公差为0.02mm；（4）φ1805.010.0--mm的外圆柱面轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.08mm；（5）90°30″密封锥面G的圆度公差为0.0025mm，G面的轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.012mm；（6）φ1215.026.0--mm外圆柱面轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.08mm。
