浅谈广播电视转播台系统的防雷与接地引言广播电视转播台系统作为传播媒体的重要设施之一，其正常运行需要保障系统的稳定性和安全性。
其中，防雷和接地是广播电视转播台系统中至关重要的环节。
本文将就广播电视转播台系统的防雷与接地问题进行探讨，从防雷的意义、防雷的方法以及接地的标准等方面进行阐述。
防雷的意义雷电是大自然中常见的自然现象，而转播塔作为高耸的建筑物更容易成为雷电的“吸引器”，如果没有相应的防雷措施，雷电可能对转播塔系统带来灾难性的影响。
因此，防雷措施的重要性不可忽视。
防雷的意义主要体现在以下几个方面：1.保护设备和系统的安全：广播电视转播台系统中设备和系统的故障可能会对转播信号的传输产生较大影响，甚至导致系统崩溃。
防雷能够有效降低雷击风险，提高系统的可靠性和稳定性。
2.保护工作人员的安全：在雷电天气下，如果没有良好的防雷措施，转播台系统成为高风险区域。
合理的防雷措施可以有效降低工作人员的伤害风险，保障工作人员的安全。
3.减少经济损失：雷击事件可能导致设备的损坏和系统的停机，进而影响转播服务的正常运行，给广播电视转播台带来严重的经济损失。
通过合理的防雷措施，可以减少经济损失。
防雷的方法广播电视转播台系统的防雷方法可以从建筑物、设备以及接地等多个方面进行考虑。
1.建筑物的防雷措施：合理的建筑物设计是防雷的重要保障。
建议在转播塔的顶部安装避雷针，并且建议设置避雷带，将雷击电流分散到大地。
此外，还可以在建筑物的不同高度设置避雷针，以进一步增强防雷能力。
2.设备的防雷措施：针对转播台系统中的设备，建议安装合适的防雷设备。
例如，可以在设备主电源输入线路上安装独立的防雷器，用于短路雷电的路径，保护设备免受雷击的影响。
此外，还可以在设备输入输出端口处设置外接直流地线，以确保设备在雷击事件发生时具备良好的防护能力。
3.接地的重要性：良好的接地系统可以有效地分散和吸收雷电能量，减少对设备和系统的冲击。
接地系统应按照相关标准进行设计和建设，包括接地的电阻要求、接地导线的截面积和材料要求等。

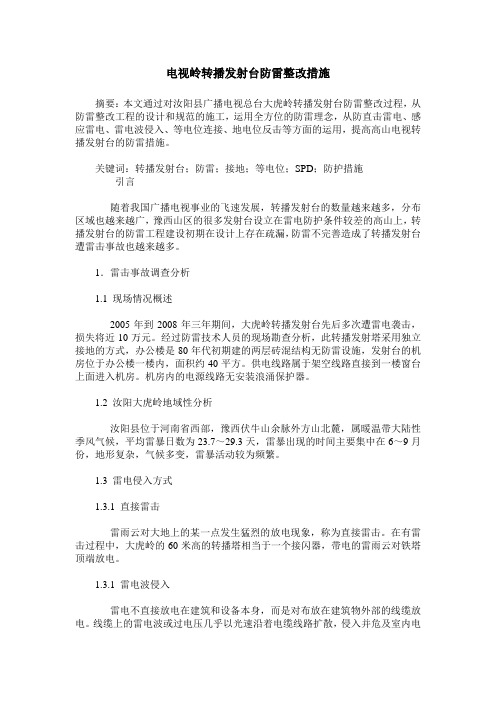

电视岭转播发射台防雷整改措施摘要：本文通过对汝阳县广播电视总台大虎岭转播发射台防雷整改过程，从防雷整改工程的设计和规范的施工，运用全方位的防雷理念，从防直击雷电、感应雷电、雷电波侵入、等电位连接、地电位反击等方面的运用，提高高山电视转播发射台的防雷措施。
关键词：转播发射台；防雷；接地；等电位；SPD；防护措施引言随着我国广播电视事业的飞速发展，转播发射台的数量越来越多，分布区域也越来越广，豫西山区的很多发射台设立在雷电防护条件较差的高山上，转播发射台的防雷工程建设初期在设计上存在疏漏，防雷不完善造成了转播发射台遭雷击事故也越来越多。
1．雷击事故调查分析1.1 现场情况概述2005年到2008年三年期间，大虎岭转播发射台先后多次遭雷电袭击，损失将近10万元。
经过防雷技术人员的现场勘查分析，此转播发射塔采用独立接地的方式，办公楼是80年代初期建的两层砖混结构无防雷设施，发射台的机房位于办公楼一楼内，面积约40平方。
供电线路属于架空线路直接到一楼窗台上面进入机房。
机房内的电源线路无安装浪涌保护器。
1.2 汝阳大虎岭地域性分析汝阳县位于河南省西部，豫西伏牛山余脉外方山北麓，属暖温带大陆性季风气候，平均雷暴日数为23.7～29.3天，雷暴出现的时间主要集中在6～9月份，地形复杂，气候多变，雷暴活动较为频繁。
1.3 雷电侵入方式1.3.1 直接雷击雷雨云对大地上的某一点发生猛烈的放电现象，称为直接雷击。
在有雷击过程中，大虎岭的60米高的转播塔相当于一个接闪器，带电的雷雨云对铁塔顶端放电。
1.3.1 雷电波侵入雷电不直接放电在建筑和设备本身，而是对布放在建筑物外部的线缆放电。
线缆上的雷电波或过电压几乎以光速沿着电缆线路扩散，侵入并危及室内电子设备和自动化控制等各个系统。
转播塔接闪以后，雷电流没有迅速的泄放入地，通过办公楼的信号线缆引入到位于一楼的转播机房。
1.3.2 感应过电压首先，闪电击中发射转播塔，通过塔体金属表面强大的电流产生强烈的瞬变磁场，在周围的导体上感应出过电压，并且造成电子设备的干扰、数据丢失，产生误动作或暂时瘫痪；其次，由于电子设备或线路的屏蔽及绝缘措施做得不够好，还会在电子设备内部感应出局部过电压，严重时可引起元器件击穿及电路板烧毁，使整个系统陷于瘫痪。
浅谈广播电视转播台系统的防雷与接地1. 引言1.1 背景介绍在现代社会，广播电视转播台系统已成为人们获取信息、娱乐和文化交流的重要途径。
随着气候环境的不断变化和雷电活动的频繁发生，转播设备往往面临着来自雷电等自然灾害的威胁。
保护广播电视转播台系统免受雷击的损害，确保其正常运行和稳定性显得尤为重要。
雷击对广播电视转播台系统造成的危害不仅会损坏设备，导致服务中断，还可能对人员安全造成威胁。
采取有效的防雷措施和科学的接地设计，已成为广播电视转播台系统建设和运营过程中必不可少的环节。
通过防雷技术的应用和设备选材的合理性，可以降低雷击造成的损失，保障广播电视转播台系统的正常运行。
本文将从广播电视转播台系统的特点、防雷措施、接地设计、设备选材和防雷技术等方面进行探讨，旨在为加强广播电视转播台系统的防雷工作提供参考和借鉴。
1.2 研究意义研究意义：广播电视转播台系统承担着传输信息、传播文化、服务公众的重要职责，是社会发展的重要组成部分。
由于其设备的特殊性和操作环境的复杂性，系统常常面临雷击等自然灾害的威胁，导致设备损坏、信号中断等问题，影响了信息传输的正常进行。
对广播电视转播台系统的防雷与接地进行研究具有重要的意义。
保障广播电视转播台系统的正常运行是维护社会公众生活正常秩序的重要保障之一。
广播电视是人们获取信息、娱乐休闲的重要方式，只有确保广播电视转播台系统的稳定运行，才能保证信息传递的顺畅，满足公众的需求。
对广播电视转播台系统的防雷与接地进行研究，有助于提高设备的可靠性和稳定性，延长设备的使用寿命，降低维护成本和维修风险。
通过合理的防雷措施和优化的接地设计，可以有效减少雷击对设备的影响，保障设备的正常运行，节约运营成本，提高系统的运行效率。
研究广播电视转播台系统的防雷与接地，对于保障系统正常运行、提高设备稳定性、降低维护成本具有重要的意义，是一项具有现实意义的工作。
通过对这一领域的深入探讨，可以为系统的安全性和可靠性提供有效保障，推动广播电视转播技术的发展进步。
浅谈广播电视转播台系统的防雷与接地广播电视转播台系统的防雷与接地是一个非常重要的话题，这关系到广播电视设备的安全运行，以及广播电视节目的正常播出。
本文将从防雷与接地的基本概念开始，逐步介绍广播电视转播台系统的防雷与接地原理、设备和措施。
一、防雷与接地的基本概念1. 防雷：防雷是指采取一系列的措施和装置，保护设备和线路不受雷电侵害的技术与系统。
在广播电视转播台系统中，防雷主要是通过控制雷电入侵其电源系统和信号线路，保护设备和线路的安全运行。
2. 接地：接地是将设备或者设施与地面形成良好的接触，以达到保护人身安全、保护设备和设施的作用。
接地可以将来自雷电等外界电能引导到地下，减少由此可能引起的危害。
二、广播电视转播台系统的防雷与接地原理1. 防雷原理：广播电视转播台系统的防雷原理是通过接地系统和防雷设备两个方面来实现。
接地系统主要是通过将不同部位和设备进行接地，形成共同接地体系，以保证不同设备和部位之间的电位相等。
防雷设备则用来控制雷电进入电源系统和信号线路，通过避雷器等装置将雷电引入地下。
2. 接地原理：广播电视转播台系统的接地原理是通过接地网将各个设备和设施接地，形成一个电位相等的系统。
接地网包括接地体、接地极和接地网等组成。
接地体是将设备与地面接触的物体，接地极是连接接地体与接地网的导体，接地网是连接所有接地极的导体网。
三、广播电视转播台系统的防雷与接地设备1. 避雷器：避雷器是广播电视转播台系统中用来接收和引导雷电的装置。
避雷器通常由气体放电管和金属氧化物(varistor)等构成，可使针对不同电流和电压的雷电产生瞬态电阻，从而达到保护设备的作用。
2. 接地体：接地体是与地面接触的金属导体，主要负责将设备与地面形成良好的接触。
接地体一般采用铜材料制作，既导电又具有良好的耐腐蚀性能。
3. 接地极：接地极是连接接地体与接地网的导体，起到连接作用。
接地极通常由铜材料制成，通过与接地体的连接，使接地体与接地网形成电位相等的系统。
浅谈广播电视转播台系统的防雷与接地
广播电视转播台系统作为公共媒体传输系统，承担着良好的服务质量是对公众权益的维护，同时也是重要的社会建设投资。
然而，面对严峻的自然灾害与日常的操作风险，如何做好广播电视转播台系统的防雷与接地工作，保障其正常运行与安全是极为关键的。
防雷工作是保障广播电视转播台系统安全的第一步。
在防雷方面，建筑物立面防雷系统是首要考虑的一环。
应该选用具有较好的避雷性能、耐久性和适应性的避雷器、防雷装置、接地装置等电器元器件，并按照防雷规范的要求，合理选址、设计和安装，保障各个电器元器件之间的连通，从而有效地降低雷击损伤和防止高电压危险，提高安全性和服务质量。
同时，还要对建筑物的线路系统、报警器、供配电系统、通风设施等进行检测和加固，确保防雷系统的完整性和可靠性。
接地是广播电视转播台系统防雷的重要补充措施，对于避雷器的选择和运行也有重要影响。
在接地的同时，需要特别注意以下几点：
1. 接地电阻应该符合规定，如过大将影响避雷器的工作，过小会造成严重漏电；
2. 不同层面的电气设备之间应该建立起整体接地，避免可能的相互干扰和漏电危险；
3. 对于建筑物内的电线路和设备，应该安装适当的接地设备，保证建筑物内各个电器元器件的均衡接地；
4. 对于设备运行中可能出现的静电，如在设备外壳上累积电荷，也应该设计适当的接地装置进行排除。
综上所述，广播电视转播台系统防雷与接地工作需要在系统的自身特点的基础上，依据防雷规范的要求，科学合理地设计与运行，保障系统的安全与稳定。
同时，针对自然灾害等特殊情况，还可以采用备用防雷方案、开展定期的检测与维修、提高相关人员的技术水平等方式来提高系统的抗灾能力和服务质量。
论电视转播台三级防雷法摘要:电视台位于山体上部,地形复杂,雷电活动频繁。
尽管采取防雷措施,但是沿导线雷击是最被忽视的环节。
采用“三级防雷法”即断开法、分段法、隔离法,能有效防止是小功率电视转播台供电线路雷击。
关键词:雷击原因防雷几种控制方法网絡设备运行的最大杀手,它能造成大面积的传输信号中断和网络设备运行瘫痪,因此准确判断雷击原因,及时对网络系统采取可行的有效措施,是人身安全、光电设备和网络正常运行的重要保证。
雷击的种类分为直击雷、感应雷、雷击中二次放电等。
直击雷是雷云对网络线路中的器间、钢绞线、线缆外导体等直接放电,其特点破坏力大,设备破坏严重。
感应雷是故名顾名思义在暴雷时雷电流的强大电磁感应作用下,引起金属导体上产生高电压而放电的现象,感应雷击现象占多数。
当避雷设计不符合要求和规范或设备老化时雷击中二次放电现象对网络线路中的有源器间和无源器件造成损坏。
很大程度上虽然从设备、环境、都进行了层层防护,但是目前最薄弱的环节就是线路上雷击。
小功率电视转播台的防雷问题非常重要,图们市电视转播台就是其中的一个,在20世纪70年代时雷击事故曾出现过轻微雷击事故。
许多地方建设机房的年代较早,电台一般为了考虑到传播效果,一般建在当地山上至高点上,这本身对雷击埋下了很不利的隐患。
在建台时只注意天馈线、铁塔、机房等方面的防雷问题,而忽视了供电线路上的防雷,电视转播台往往顺着供电线路上极易发生招雷的问题。
根据几年的工作经验和实践,重点介绍山区小功率电视转播台供电系统防雷措施。
1 断开法选择两只线包电压为220V,CT-10交流接触器,安装在供电线路的两端,即:CJ1在山下配电机电板上和CJ2山上配电机电板上。
主要是利用交流接触器的常闭触点,在不供应电的情况下分别将山下电源外线接地和山上机房内供电设备接地,在供电时交流接触器吸合,接通电流,这样有效防止电台在停播时间内设备被雷击的可能性。
2 分段法为了削弱电压波峰在终端设备上冲击,在供电线路杆上进行绝缘措施,分成三段,安装FS-0.22阀型避雷器,每段必须有良好的接地。
浅谈广播电视转播台系统的防雷与接地广播电视转播台系统是指将信号从主播放设备传输到接收端设备的过程中，需要经过转播接收站来完成信号的转输。
转播站的系统中有很多设备需要进行接地处理，同时也需要进行防雷措施，以确保设备的安全性能。
因此，广播电视转播站的防雷与接地是很重要的一环节。
一、广播电视转播站的防雷措施防雷措施主要是为了保护设备和工作人员，防止雷击产生的电磁波对设备的影响。
广播电视转播站需要建设大型塔式结构，所以第一步就是对建筑物进行针对性的防雷措施。
具体如下：1.在转播站的建筑物上安装防雷设施，对金属设备建立良好的接地电路，以分散雷击迹象；2.对于需要在室外建设的转播站，应在建筑物上方安装避雷网，降低雷击的风险；3.在电线电缆系统的各个接口上采用专业的防雷装置，如引雷线、避雷器、控制线短路器等，以使接口上的设备得到较好的保护；4.定期进行维护和检修，及时发现和处理因雷击而产生的故障。
接地是指将各种设备与地面建立良好的电气联系，有效减少电器故障及外界电磁波的干扰。
对于广播电视转播站的接地原则，有以下几点：1.接地应符合国家标准和规定，保证接地电阻达到规定值，接地电保护措施达到要求；2.对于设备的主要接地系统，一定要考虑到设备的可靠性和安全性，以确保在雷击等特殊天气下，设备的运行不会受到影响；3.在建设广播电视转播站时，需要确定接地系统的位置和形式，以便建筑物的电气接地系统和设备接地系统之间有良好的互动和配合；4.定期检查接地系统，确保接地电阻达到要求。
若接地电阻不达标，需要及时排除隐患。
总之，防雷与接地工作对于广播电视转播站的安全运行至关重要。
只有对设备的维修、保养、防雷等做好相关工作，广播电视转播站才能安全、稳定地运转。
浅谈广播电视转播台系统的防雷与接地广播电视转播台系统是指用于传输广播和电视信号的设备，其在日常运行中需要面临各种自然灾害的威胁，其中包括雷电。
雷电是一种自然现象，能够给广播电视转播台系统带来严重的损害，因此必须进行有效的防雷与接地措施。
本文将从防雷与接地的基本原理、广播电视转播台系统的防雷要求和措施以及接地系统的建设和维护进行浅谈。
一、防雷与接地的基本原理防雷与接地是针对雷电天气对广播电视转播台系统造成的危害采取的技术手段，其基本原理是利用导体材料来引导和释放雷电，保护设备和人员的安全。
接地系统能够将电流有效地释放到大地中，避免设备损坏和人身伤害。
雷电是一种巨大的静电放电现象，其能量巨大，对于设备和人员都具有较大威胁。
防雷措施主要是通过合理的建立避雷设备，把雷电引向接地设施，保护设备和人员的安全。
接地系统的作用就是将电荷和电流导入地下，分散电荷和电流的能量，从而达到保护设备和人员安全的目的。
合理的接地系统能够确保设备在雷电天气下正常运行，降低雷电对设备造成的损害。
二、广播电视转播台系统的防雷要求和措施广播电视转播台系统在防雷方面需满足一系列的要求和采取相应的措施，以确保设备和人员的安全。
广播电视转播台系统需要建立专门的防雷设施，比如避雷针、避雷带等，来引导雷电，并将其释放到大地中。
这些设施需要定期进行检查和维护，确保其有效性。
广播电视转播台系统需要建立完善的接地系统，确保电流能够迅速导入地下，避免对设备和人员造成损害。
接地系统需要合理布局，选择合适的导体材料，并进行定期的检查和维护。
广播电视转播台系统需要加强对雷电天气的监测和预警，及时采取措施，保护设备和人员的安全。
在雷电天气下，必要时需对设备进行停机或者采取其他适当的措施。
广播电视转播台系统需要建立完善的防护措施，比如对设备进行封装和加固，对人员进行培训和防护，确保雷电天气下设备和人员的安全。
三、接地系统的建设和维护接地系统的建设和维护是广播电视转播台系统防雷工作的重要一环，其建设和维护需注意以下几个方面。
