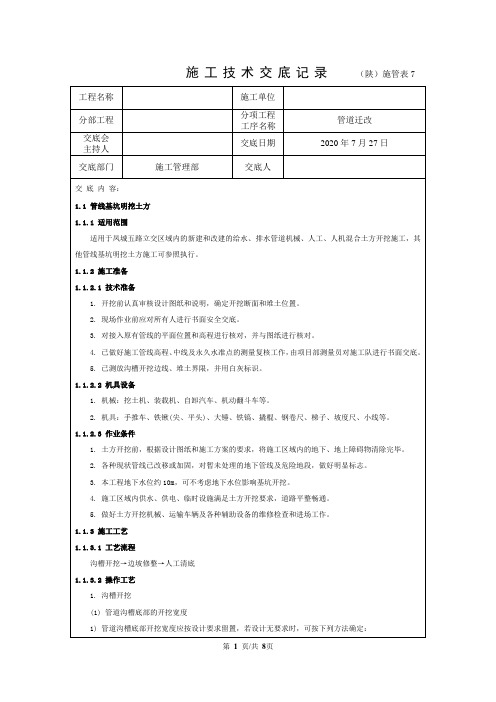

工程名称施工单位分部工程分项工程工序名称管道迁改交底会主持人交底日期2020年7月27日交底部门施工管理部交底人B=D1+2(b1+b2+b3)(1-1)式中：B——管道沟槽底部的开挖宽度(mm)；D1——管道结构的外缘宽度(mm)；b1——管道一侧的工作面宽度(mm)；b2——管道一侧的支撑厚度，可取150mm～200mm；b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。
2) 管道一侧预留工作宽度见表1-1。
(2) 沟槽边坡的确定当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，在设计无规定情况下，沟槽边坡最陡坡度应符合表1-2的规定。
(3) 机械开挖1) 开挖基坑(槽)、管沟时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合工程名称施工单位分部工程分项工程工序名称管道迁改交底会主持人交底日期2020年7月27日交底部门施工管理部交底人有关规范规定，直槽开挖必须加支撑。
2) 采用机械挖槽时，应向机械司机详细交底，其内容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等；由专人指挥，并配备一定的测量人员随时进行测量，防止超挖或欠挖。
当沟槽较深时，应分层开挖，分层厚度由机械性能确定。
3) 挖土机不得在架空输电线路下工作。
如在架空线路下一侧工作时，与线路的垂直、水平安全距离，不得小于表1-3的规定。
4) 挖土机沿挖方边坡移动时，机械距边坡上缘的宽度一般不得小于基坑(槽)、管沟深度的1／2。
土质较差时，挖土机必须在滑动面以外移动。
5) 开挖基坑(槽)、管沟的土方，在场地有条件堆放时，一定留足回填需要的好土；多余土方应一次运走，避免二次挖运。
6) 基坑(槽)、管沟设有明排边沟时，开挖土方应由低处向高处开挖，并设集水井。
7) 检查井应同基坑(槽)、管沟同时开挖。
(4) 人工开挖人工开挖基坑(槽)、管沟时，其深度不宜超过2m，开挖时必须严格按放坡规定开挖，直槽开挖必须加支撑。
市政管道施工技术交底1. 项目概述本文档旨在交底市政管道施工技术。
市政管道施工是一项关键的基础设施建设工作，涉及道路和排水系统的建设。
本文档将介绍施工过程中的关键技术要点。
2. 施工前的准备2.1 基础调查: 在施工前，应对工程现场进行详细的基础调查。
包括地貌、土质、水文地质等方面的调查，以确定施工方案。
2.2 材料准备: 根据设计要求，提前准备好所需的管道材料和相关设备，确保施工进展顺利。
2.3 施工计划: 制定详细的施工计划，包括施工顺序、工期安排、人员调配等，以确保施工效率和质量。
3. 施工技术要点3.1 管道敷设: 根据设计要求，在道路下方预留好管道敷设位置，确保管道的稳固和通畅。
3.2 排水系统: 根据设计要求，安装排水系统，包括收水沟、雨水井、泵站等设施，确保道路排水畅通。
3.3 填筑与回填: 在管道敷设完毕后，进行填筑与回填工作，确保地面平整和稳固。
3.4 施工质量检验: 在施工过程中，定期进行质量检验，包括地基检测、管道连接检查等，确保施工质量符合要求。
4. 安全措施4.1 工地安全: 在施工现场设置必要的安全警示标志，并进行人员教育和防护设施的设置，确保施工安全。
4.2 施工现场管理: 对施工现场进行严格管理，确保施工人员遵守安全操作规程和施工管理要求。
4.3 废弃物处理: 合理处理施工过程中产生的废弃物，防止环境污染。
5. 施工完工验收5.1 施工完成: 在施工完成后，对施工质量进行综合评估和验收，确保工程质量符合要求。
5.2 竣工图纸和资料: 准备完整的竣工图纸和相关资料，作为工程验收的重要依据。
6. 总结市政管道施工技术交底是保证基础设施建设质量的重要环节。
通过合理的准备、严格的施工技术要求和安全措施，确保施工工作的顺利进行和工程质量的符合要求。
> 注意：本文档为技术交底文档，内容仅供参考，并不代表法律意见或建议。
实际施工应根据具体情况进行调整和实施。
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
施工技术交底记录
年月日施管表5
施工技术交底记录
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
年月日施管表5
施工技术交底记录
年月日施管表5
年月日施管表5
安全施工技术交底记录
(3) 上层压实时，为了使顶面的平整度符合要求，可采用16t轮胎压路机进行压
施工技术交底记录
施工技术交底记录
年月日施管表5。
市政排水管道技术交底1. 背景与目的市政排水是城市基础设施的重要组成部分，具有重要的经济、社会和环境意义。
为了保障市民的生命财产安全、保护城市环境，必须加强市政排水建设。
因此，本文将围绕市政排水管道技术进行交底，力求提高各位从业人员对市政排水管道技术的认识与熟练应用，减少事故和投诉的发生，提高市政排水技术的质量和效益。
2. 市政排水管道及配套设施市政排水管道是指向外环境或污水处理厂输送污染废水、雨水的管道系统，其配套设施包括管网、检查井、泵站、压力管道等。
市政排水管道按功能可以分为雨水管道、污水管道、合流管道和分流管道。
根据水流状态划分可分为自由流和压流两类。
市政排水管道的建设需要通盘考虑城市规划、环境保护、经济性和可持续性等因素，科学规划、合理设计、严格施工是其建设的基本原则。
3. 技术要点3.1 管道材料选择市政排水管道的材料一般选择聚氯乙烯（PVC）、高密度聚乙烯（HDPE）、复合管和水泥管等。
在选材时需考虑管道的特性、管道材料的性能、环境影响、施工难度及维护保养等综合因素，在满足性能要求的前提下尽量选择性价比高的材料。
3.2 管道施工技术管道施工应遵循规划设计、质量标准和安全要求，重点注意以下技术要点：3.2.1 土方开挖根据建筑施工特点和土壤的物理力学性质，采用合理的土方开挖方式，按不同地质条件分段施工，确保开挖的深度、宽度和坡度符合设计要求。
针对不同地质情况，采用不同支护措施和应力分担原理，确保施工安全和质量。
3.2.2 管道安装管道的布局、连接、固定和维护关系到管道系统的牢固性、密封性和整体性，需严格按照设计要求和标准进行安装。
管道连接要求牢固、平整、正对和密封，管道的悬挂和支撑要求稳定可靠、结构简单、易于安装和维护。
3.2.3 管道接口处理管道接口处理是保证市政排水管道系统整体性的重要环节。
针对不同的材质以及管径、管道长度、管段形状等情况，采用正确的接口处理方式，包括缩口、热熔、承插、螺纹等，确保连接处具有良好的密封性和耐久性。
市政管道土方开挖施工技术交底
市政管道土方开挖施工技术交底
在市政工程建设中，管道土方开挖是不可或缺的重要环节。
本文将深入探讨市政管道土方开挖的施工技术，旨在为相关工程提供有力支持。
一、确定施工方案
在施工前，应根据工程实际情况，确定合理的施工方案。
这包括选择合适的开挖方法、制定安全防范措施以及确保施工效率等方面。
二、选择合适的开挖方法
根据管道埋深、土质条件、地下水位等因素，选择合适的开挖方法。
例如，对于埋深较浅的管道，可以采用放坡开挖；对于复杂地形的区域，可以采用阶梯式开挖。
三、施工流程
1、施工准备：清理现场，准备好必要的施工设备及材料。
2、测量放线：根据设计图纸，进行测量放线，确定开挖位置和深度。
3、开挖作业：按照选择的开挖方法进行开挖，并注意保持安全距离。
4、管道安装：在开挖完成后，进行管道安装。
5、回填施工：管道安装完毕后，进行回填施工，注意分层夯实。
6、验收：施工完成后，进行验收，确保质量符合要求。
四、注意事项
1、在施工过程中，应严格遵守相关安全操作规程，防止发生安全事故。
2、对于地下管线复杂区域，应在施工前进行详细勘察，确保施工安全。
3、在回填施工过程中，应按照要求分层夯实，确保回填质量。
总之，市政管道土方开挖施工技术对于保证工程质量、提高施工效率具有重要意义。
在实际工程中，应根据具体情况选择合适的开挖方法和施工流程，并严格遵守相关规定，确保工程顺利进行。
通过本文的探讨，希望能为相关工程建设提供有益的参考。
市政排水工程安全技术交底引言概述：市政排水工程是城市基础设施中至关重要的一部分，它的安全性直接关系到城市居民的生活质量和城市的可持续发展。
为了确保市政排水工程的安全性，技术交底是必不可少的环节。
本文将详细介绍市政排水工程安全技术交底的内容和要点，以保障工程的顺利进行。
一、设计方案的交底1.1 设计方案的基本要求市政排水工程的设计方案是工程施工的基础，必须满足一定的要求。
设计方案的交底应包括工程的整体布局、设计思路和具体的施工要求。
同时，还应明确设计方案的可行性和安全性，确保工程能够按照设计方案进行施工。
1.2 工程材料的选择与交底市政排水工程所使用的材料直接关系到工程的质量和安全。
在技术交底中，应详细介绍工程所使用的材料的性能、规格和使用方法，确保施工人员能够正确选择和使用材料，并遵循相关的施工标准。
1.3 设计方案的优化与改进市政排水工程的设计方案在实施过程中可能会出现一些问题，需要及时进行优化和改进。
在技术交底中，应明确设计方案的改进点和优化方向，并提供相应的技术指导，以确保工程的安全性和可靠性。
二、施工方案的交底2.1 施工流程的详细说明市政排水工程的施工流程是工程施工的重要环节，需要确保施工人员能够清楚地了解和掌握。
在技术交底中，应详细说明施工流程的每个环节和步骤，包括施工顺序、施工方法和施工工艺等，以确保施工人员能够按照要求进行施工。
2.2 施工安全措施的交底市政排水工程的施工过程中存在一定的安全风险，为了保障施工人员的安全，必须采取相应的安全措施。
在技术交底中，应详细介绍施工过程中需要注意的安全事项和措施，并提供相应的安全培训和指导，确保施工人员能够安全地进行施工。
2.3 施工质量的要求与交底市政排水工程的施工质量直接关系到工程的可靠性和使用寿命。
在技术交底中，应明确施工质量的要求和标准，并提供相应的质量控制方法和检测手段，确保施工人员能够按照要求进行施工，并保证工程的质量。
三、设备使用与维护的交底3.1 设备的选择与交底市政排水工程所使用的设备是工程施工的重要保障，必须选择合适的设备。
市政管网工程安全技术交底引言概述：市政管网工程是城市基础设施建设中的重要组成部份，其安全技术交底是确保工程施工和运行安全的重要环节。
本文将从五个方面详细介绍市政管网工程安全技术交底的内容和要点。
一、施工方案交底1.1 确定施工方案：施工方案应包括工程概况、施工组织设计、安全技术措施等内容。
1.2 安全风险评估：对施工过程中可能浮现的安全风险进行评估和分析，制定相应的应对措施。
1.3 安全交底会议：组织相关人员参预安全技术交底会议，明确各方责任和安全要求。
二、现场安全交底2.1 安全设施设置：在施工现场设置必要的安全警示标识和防护设施，确保施工人员和过往行人的安全。
2.2 安全操作规程：制定并实施安全操作规程，明确各项作业的安全要求和操作流程。
2.3 安全培训：对施工人员进行安全培训，提高其安全意识和应急处理能力。
三、材料设备交底3.1 材料检验：对所使用的材料进行检验和验收，确保其符合相关标准和要求。
3.2 设备操作规范：对施工所需设备进行操作规范的交底，保证设备正常运行和安全使用。
3.3 应急预案：制定材料设备使用过程中可能浮现的应急预案，确保能够及时有效地处理突发情况。
四、质量验收交底4.1 质量验收标准：明确市政管网工程的质量验收标准和程序，确保工程质量符合要求。
4.2 质量验收人员：确定质量验收人员及其职责，保证质量验收的客观性和公正性。
4.3 质量验收记录：对质量验收结果进行记录和归档，作为后续工程运行和维护的参考依据。
五、安全技术交底总结5.1 安全技术文件：编制完整的安全技术文件，包括施工方案、安全风险评估、现场安全交底记录等内容。
5.2 安全技术培训：定期组织安全技术培训，不断提升施工人员的安全意识和技术水平。
5.3 安全技术监督：建立健全的安全技术监督机制，及时发现和解决安全隐患，确保市政管网工程的安全运行。
结语：市政管网工程安全技术交底是保障工程施工和运行安全的重要环节，惟独严格按照像关要求进行交底和执行，才干有效预防和减少安全事故的发生，确保城市基础设施的安全稳定运行。
市政工程安全技术交底大全市政工程是城市建设的重要组成部分，包括道路、桥梁、排水、供水、燃气、热力、园林绿化等多个方面。
由于市政工程通常在城市公共区域进行，施工环境复杂，涉及人员众多，因此安全问题至关重要。
为了确保市政工程施工的安全，必须进行全面、详细的安全技术交底。
一、道路工程安全技术交底1、施工前的准备对施工区域进行详细的勘察，了解地下管线、电缆等设施的位置和走向，并做好标记。
设置明显的施工标志和安全警示标志，确保行人和车辆的安全。
对施工人员进行安全教育和培训，使其熟悉施工流程和安全注意事项。
2、土方工程挖掘土方时，应按照规定的坡度进行，防止土方坍塌。
在沟槽、基坑边缘 1 米范围内不得堆放弃土和材料。
机械挖土时，应保持足够的安全距离，严禁人员进入挖掘半径范围内。
3、路面工程铺设沥青路面时，应注意防火，配备必要的消防器材。
施工人员应穿戴好防护用品，如手套、口罩等，防止烫伤和吸入有害气体。
使用摊铺机、压路机等机械设备时，应严格按照操作规程进行操作，严禁无证操作。
二、桥梁工程安全技术交底1、基础工程钻孔灌注桩施工时，应保证钻机的稳定，防止倾斜和倒塌。
挖孔桩施工时，应采取有效的通风措施，防止中毒和窒息事故的发生。
浇筑混凝土时，应设置牢固的作业平台和防护栏杆。
2、墩台工程搭建脚手架和模板时，应严格按照设计要求进行，确保其稳定性和承载能力。
高处作业时，必须系好安全带，佩戴安全帽，严禁向下抛掷物品。
拆除模板时，应按照顺序进行，严禁强行拆除。
3、桥梁上部结构工程预制梁的运输和安装应制定详细的方案，并由专人指挥。
悬臂浇筑施工时，应加强对挂篮的检查和维护，确保其安全可靠。
桥梁施工过程中，应设置有效的防坠落设施和安全网。
三、排水工程安全技术交底1、沟槽开挖根据土质情况和沟槽深度，确定合理的放坡系数。
如遇地下水位较高，应采取降水措施，防止沟槽积水导致坍塌。
在沟槽两侧设置排水渠道，及时排除雨水和地下水。
2、管道安装吊运管道时，应使用专用的吊具，严禁使用钢丝绳直接吊运。
技术交底书表格编号
项目名称中铁三局集团有限公司四维图新大厦项目经理部交底编号
工程名称四维图新大厦交底日期2016年08月24日分项工程名称市政管道图号
交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护
交底内容：
一、材料准备
HDPE中空壁缠绕管、HDPE雨水井、HDPE污水井、镀锌钢管、球墨铸铁管、橡胶圈、塑料粘合剂、防锈漆。
二、主要器具
气泵、倒链、割刀、砂轮锯、电动套丝切管机、手提电动砂轮机、手提配电箱、经纬仪、压力表。
三、作业条件
1、作业现场条件具备，施工人员已通过三级安全教育考试合格；
2、管道及管件等进场，及相应的合格证及检测报告齐全；
3、管道沟槽开挖完成清理完毕、边坡修整基底处理完成。
四、施工方法
施工工艺
管道沟槽开挖处理→铺设安装管道→沟槽回填
1、管道沟槽开挖处理：机械开挖路面沟槽、放线、人工开挖基坑管沟、边坡修整基底处理；
2、铺设安装管道：按规范要求安装管道，需要打压的打压、需要闭水试验的闭水。
无压力排水的要测量好高差完成找坡，镀锌管做防锈处理。
3、沟槽回填：回填土按要求回填并边回填边夯实以免塌陷。
五、质量要求
1、管材必须在进场后按照批次，对不同规格管材随机抽取试样送国家认证的检测部门进行环刚度检测，并应逐根进行外观质量检查，并作好记录，管道的外观应满足：外观结构特征明显，颜色一致，内壁光滑平整，管身不得有裂缝、凹陷及可见的缺损，管口不得有损坏、裂口、变形等缺陷，内外壁不应有气泡和明显杂质。
管道的端面应平整，与管中心轴线垂直。
管道接口采用的胶圈外观应光滑平整，不许有气泡、裂缝、卷褶、破损、重皮等缺陷。
1.本表由施工单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底书表格编号
项目名称中铁三局集团有限公司四维图新大厦项目经理部交底编号
工程名称四维图新大厦交底日期2016年08月24日分项工程名称市政管道图号
交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护
交底内容：
2、管材、管件在装卸、运输、堆放时，要小心轻抬轻放，禁止抛落拖滚及相互撞击。
管材成批运输时，分层交错排放，用缆绳捆扎成整体，并固定牢固。
缆绳固定处及管端用软质材料妥加保护。
长时间存放时，置于棚库内，露天堆放，必须遮盖防止暴晒，并远离火源（热源）另外球墨铸铁管管材检测、调整与修补。
橡胶圈在运输及保存中，不得使其受挤压，以免变形，且防止日晒及高温直接影响。
3、球墨铸铁管采用吊车配合人工下管，将匹配好的管节下到铺好的砂垫层的槽内，将印有厂家标记的部位朝上，利用中线桩及边线桩控制管线位置，就位后应复核中线位置，复测标高，准确无误后，进行对口。
管道安装采用人工用非金属绳索溜管，使管道平稳的放在沟槽管位上。
HDPE管严禁用金属索勾住两端管口或将管道自槽边滚落抛入槽中，管材吊装必须有两个支撑吊点，严禁穿心吊装。
沟槽深采用支护时，因支护影响采用从槽端集中下管，在槽底将管道运至安装位置进行安装。
4、球墨铸铁管采用圆形截面胶圈作为接口嵌缝材料可称为半柔性接口。
胶圈压缩率可取34%～40%。
在管子插入承口前，先将胶圈套在插口上，插入管子并测量对口间隙，然后用铁牙将接口下方环形间隙扩大，填入胶圈，然后自上而下移动铁牙，用錾子将胶圈全部填入承口，第一遍先打入承口水线，再分2～3遍打至插口小台，每遍不宜使胶圈滚入太多，以免出现“闷鼻”、“凹兜”等现象。
HDPE接口前，先检验胶圈是否配套完好，确认胶圈安放位置及插口插入承口得深度。
接口作业时，先将承口内的工作面用棉纱清理干净，不得有泥土等杂物，并涂上润滑剂，然后立即将插口的中心对准承口的中心轴线就位。
插口就位后插入承口。
5、管道敷设后，受意外因素发生局部损坏，当损坏部位的长或宽不超过管周长的1/12时，采取修补措施。
先将管内水排除，用棉纱将损坏部位清理干净，然后用环已酮刷基面后，涂刷耐水性能好的塑料粘合剂。
管道的外壁损坏部位呈现管壁破碎或长100㎜以内孔洞时，用刮刀将破碎的管壁或孔洞完全剔除，剔除部位周围50㎜以内用环已酮清理干净，刷耐水性能好的塑料粘合剂；再从相同管材相应部位取下相当损坏面积2倍的弧形板，内壁涂粘接剂扣贴再损坏部位，用铅丝包扎固定。
6、密封性能检验管道的密封性检验在管底与基础腋脚部位用砂回填密实后进行，采用闭水检验方法。
闭水检验规定为管道内充水保持管顶以上2m水头压力，观测管道24小时渗漏量。
1.本表由施工单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容：
7、球墨铸铁管管道变形：当管子需要截短后再安装时，切管一定要用切管专用工具，切口应与管轴线垂直。
插口端应加工成坡口形状。
管道轴线偏移、橡胶圈接口漏水。
双壁波纹管的质量通病及防治管道接口不严密防治措施：接口前应先检查胶圈是否配套完好，确认胶圈的安放位置然后将接口范围内的工作面用棉纱清理干净，不得有泥土等杂物。
8、试验压力：对于管道工作压力大于或等于0.1MPa的铸铁、球墨铸铁管必须进行强度严密性试验。
采用气压试验，本工程工作压力为0.25~0.3MPa，试验压力为0.4MPa。
采用气泵升压。
但是要注意安全，气压试验比较危险
HDPE闭水试验污水管线安装完毕回填前需要进行闭水试验。
一般规定：管道闭水必须在沟槽回填土前进行。
井室砌筑完成后，进行闭水试验的管段两头应用砖砌管堵，在养护3～4d达到一定强度后方可进行闭水试验。
闭水试验的水位，应为试验段上游管内顶以上2m。
闭水过程中同时检查管堵、管道、井身，无漏水和渗水，再浸泡1～2d后进行闭水试验。
六、成品保护
1、管沟挖好垫层施工后，砂石垫层上不得车压，以免破坏标高坡度；
2、管道运输时，轻拿轻放，双壁波纹管承插连接时候，使用抱管器；
3、双壁波纹管管上不得走人，不得用尖锐的东西磕碰；
4、预留的管口要封堵好，防止杂物进入；
5、夜间施工时应合理安排施工顺序，有足够的照明设施，防止铺设超厚，严禁直接将土倒入槽内。
6、基础回填时，严禁损坏预留管线、管道。
7、已完成的填土应将表面压实，并做成一定坡度便于排水。
七、安全文明施工
1、建立健全各级各部门的安全生产责任制，责任落实到人，各项经济承包及分包合同均有明确的安全指标和奖罚办法。
2、生产工人应掌握本工种操作技能，熟悉安全技术操作规程，经考试合格，持证上岗，认真建立“职工安全教育记录卡”，及时做好记录。
