中电投集团公司生产现场安全标识规范1 主题内容与适用范围本规范规定了中国电力投资集团公司（以下简称集团公司）所属发电企业现场各类标识的制作标准与配置规范。
本规范中“现场标识”是指在发电企业厂区范围内安装的安全标识、设备及安全工器具标识、安全警示线、安全防护设施等四类标识。
本规范适用于集团公司所属各发电厂，所属各工程公司涉及到与本规范有关的事项亦可参照执行。
集团公司所属各发电厂、工程公司应根据本规范制订相关实施细则或补充规定，以根据各单位实际情况进一步明确现场标识管理中的具体操作细节。
2 引用标准GB 2894《安全标识》DL/T 5072—1997《火力发电厂保温油漆设计规程》原国家电力公司颁《电力生产企业安全设施规范手册》3 注意事项3.1在安装或更换设备标识牌时，必须请有关运行人员或专业技术人员到现场核对标识牌上的设备名称是否与现场设备相符，并经运行人员或有关专业人员验收合格后方可移交运行。
3.2检修设备时，在有可能损坏设备标识牌的情况下，检修人员必须先行拆下设备标识牌并妥善保管。
恢复设备标识牌时，必须执行本标准第3.1条之规定。
3.3各厂安监部门对现场标识的正确性、完整性和规范性实施监督，定期组织对各类现场标识进行检查，对查出的问题及时督促整改。
3.4现场标识发生缺损或由于现场情况发生变化，标识与现场实际不符时，责任部门应及时进行补充安装或更换。
4 各类标识制作规范4.1 安全标识的制作及安装1. 制作安全标识牌可根据现场情况选用以下材料：1) 双色板(阻燃，ABS工程塑料)2) 3M材料或其他阻燃塑料板3) 薄铝板或其他金属薄板2. 照明条件较差的场所的标识牌可用荧光材料制作，有触电危险的作业场所的标识牌应使用绝缘材料制作。
3. 安装安全标识牌可根据现场情况采用支架固定、膨胀螺丝固定、双面胶粘贴等方式，所安装的标识牌必须牢固、可靠。
4.1.1 禁止标识4.1.1.1 禁止标识的含义是禁止或制止人们想要做的某种动作。

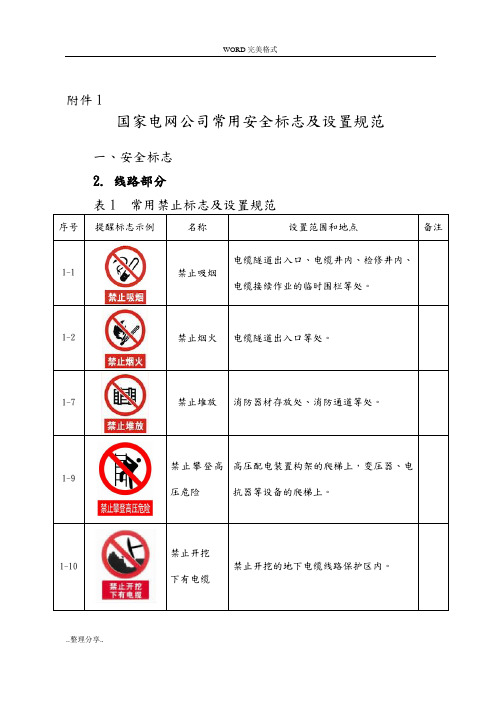

WORD 完美格式附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。
1-11禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规范—5—WORD 完美格式序号提醒标志示例名称设置范围和地点备注5-4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。
—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
序号提醒标志示例名称设置范围和地点备注—5—5-4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
—6—图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）参数种类A B A1D（B1）D1C甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
国家电力监管委员会关于印发《发电企业安全生产标准化规范及达标评级标准》的通知文章属性•【制定机关】国家电力监管委员会(已撤销)•【公布日期】•【文号】电监安全[2011]23号•【施行日期】•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家电力监管委员会关于印发《发电企业安全生产标准化规范及达标评级标准》的通知（电监安全〔2011〕23号）电监会各派出机构，各省、自治区、直辖市安全生产监督管理局，国家电网公司，南方电网公司，华能、大唐、华电、国电、中电投集团公司，各有关企业：为贯彻落实《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）精神，加强电力安全生产监督管理，规范发电企业安全生产标准化工作，电监会和国家安全监管总局联合制定了《发电企业安全生产标准化规范及达标评级标准》，现予印发，请依照执行。
发电企业安全生产标准化规范及达标评级标准（二○一一年八月）目次1 适用范围2 规范性引用文件3 术语和定义4 一般要求4.1 原则4.2 建立与保持4.3 评定与监督5 核心要求5.1 目标5.2 组织机构和职责5.3 安全生产投入5.4 法律法规与安全管理制度5.5 教育培训5.6 生产设备设施5.6.1 设备设施管理5.6.2 设备设施保护5.6.3 设备设施安全5.6.4 设备设施风险控制）5.6.5 设备设施防汛、防灾5.7 作业安全5.7.1 生产现场管理5.7.2 作业行为管理5.7.3 标志标识5.7.4 相关方安全管理5.7.5 变更管理5.8 隐患排查和治理5.9 重大危险源监控5.10 职业健康5.10.1 职业健康管理5.10.2 职业危害告知和警示5.10.3 职业健康防护5.10.4 职业危害申报5.11 应急救援5.12 信息报送和事故调查处理5.13 绩效评定和持续改进前言为加强电力安全生产监督管理，落实《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号），规范发电企业安全生产标准化工作，国家电力监管委员会委托中国电机工程学会组织编制本规范。
附件1国家电网公司常用安全标志及设置规范一、安全标志2。
线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1—1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1—2 禁止烟火电缆隧道出入口等处.1—7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上。
1—10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内.—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置.1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置. 表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上,高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
序号提醒标志示例名称设置范围和地点备注—5—5—4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5—8 紧急出口便于安全疏散的紧急出口处,与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准（二）线路部分1。
禁止标志(1）禁止标志牌的基本型式是一长方形衬底牌,上方是禁止标志（带斜杠的圆边框),下方是文字辅助标志(矩形边框）.图形上、中、下间隙,左、右间隙相等。
(2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字,字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1,参数如表1,可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
—6—图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数(α=45°）参数种类A B A1D(B1) D1C甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42。
现场安全及设备标志管理制度1范围1.1本标难规定了厂现场平安及设备标志管理的管理职能、管理内容与要求、检查与考核等内容。
1.2本标堆适用于厂属生产区域平安及设备的标志管理工作。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后全部的修改单（不包括勘误的内容）或修订版均不适用于本标淮，然而，鼓舞按照本标准达成协议的各方讨论是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标推。
中电投集团公司《发电企业业绩目标和评估准则》3管理机构和职责3.1为了进一步搞好文明生产工作，保证生产现场、生产设备标示整齐、规范，做到现场标示清楚，确保工作人员不误碰误动设备，不误入带电间隔，不浮现因标示不清楚而浮现的各种事故和异样。
按照集团公司《发电企业业绩目标和评估准则》的有关要求，制定本制度，以进一步加强标志的管理。
3.2本制度提出的标志包括：指示性标志、警示标志、禁令标志、辅助标志、交通标志、消防标志、平安标志、设备标志等（以下总称各类标志）；3.3标志管理采取三级管理网络，厂部成立以生产副厂长为组长，安生部、方案与市场营销部、党群工作部、运行车间、检修公司、靖源公司为工作小组的管理机构。
履行标志管理的领导职能。
车间以及班组成立相应的管理小组，负责全厂相应标志的现场维护和日常管理工作。
4管理内容和职责4.1各标志的含义4.1.1指示性标志包括各种门牌、橱柜标牌、料架标牌、各种定置线、模拟小母线、张贴的藏匿信息、办公用品的标示以及其他指示性标志；4.1.2警示标志主要是指为了保证人身平安安排的警醒性的标志，在可能浮现危急或浮现危急趋势的场所均应安排适当、醒目的标志；4.1.3禁令标志是指为了确保平安文明生产以及生产、工作秩序而安排的必需强制遵守或执行的警示标志；4.1.4交通标志是指道路平安标志以及厂房内平安通道、交通廊道等的指示性标志：4.1.5消防标志是指消防器材、消防设施、消防区域以及火险等级划分等标志：4.1.6平安标志是指为确保平安生产，依据行业有关规定、规程规定所安排的标志：4.1.7设备标志是指为辨识生产设备，确保生产调度平安而按照设备名称以及设备编号所设置的标志；4.1.8辅助标志是指除以上标志外，具有辅助说明的标志；4.2各类标志管理范围的划分：4.2.1指示性标志由厂长工作部负责管理；4.2.2设备标志、警示标志、平安标志、交通标志、消防标志由平安生产部负责管理；4.2.3辅助标志和禁令标志按照其内容和属性归相应归口部门负责管理。
施工现场标识管理规定范文一、总则为了加强施工现场标识管理，规范施工现场标识的设置和使用，确保施工现场安全，保障工人和公众的生命财产安全，制定本管理规定。
二、施工现场标识的分类与设置1. 安全警示标识（1）隐患警示标志：用于警示工人和公众注意施工现场隐患区域，禁止靠近或进入。
标志形式应醒目，内容清晰明了。
（2）机械设备警示标志：用于警示工人和公众注意施工现场机械设备的存在和运行情况，防止发生意外事故。
标志形式应包括图案和文字，并放置在机械设备附近。
（3）高处作业警示标牌：用于警示工人和公众注意高处作业区域，防止高处作业时发生坠落事故。
标牌应醒目，内容清晰，标注高处作业的具体要求。
2. 通行指示标识（1）施工正常通行标志：用于指示施工现场的正常通行区域，确保工人和公众的正常通行安全。
标志应醒目，指示清晰，放置在通行区域的入口和出口处。
（2）施工临时通行标志：用于指示施工现场临时通行路线，防止工人和公众误入施工区域。
标志形式应醒目，指示清晰，定期更换以确保可见度。
（3）禁止通行标志：用于禁止工人和公众通行的区域，例如危险区域、爆破区域等。
标志内容明确，形式醒目，设置在禁止通行区域的入口和边界处。
3. 指示标识（1）施工单位标识：用于标示施工单位的名称、联系方式等，以便公众和有关部门进行联系。
标识应放置在施工现场入口或边界处，清晰可见。
（2）应急疏散指示标志：用于指示施工现场应急疏散通道和安全出口，保障工人和公众在紧急情况下的安全。
标志应设置在疏散通道和出口处，指示清晰、醒目。
（3）危险物品存放指示标志：用于指示施工现场危险物品的存放位置，防止误触和事故发生。
标志应设置在危险物品存放区域入口处，指示清晰。
三、施工现场标识管理责任1. 施工单位负责人应制定施工现场标识管理制度，并组织施工现场标识的设置、维护和消除。
2. 安全管理人员应负责施工现场标识的检查和日常维护工作，确保标识的醒目性和有效性。
3. 工人应遵守施工现场标识设置规定，不得随意更动或移除标识，并及时报告有关部门和负责人员。
附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。
1-11禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规范二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
图1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）单位：毫米参数A B A1D（B1）D1 C种类甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
发电厂标识牌规范标准发电厂标识牌是发电厂的重要组成部分，它不仅是发电厂的门面，更是对外宣传的重要载体。
因此，发电厂标识牌的规范标准显得尤为重要。
本文将围绕发电厂标识牌规范标准展开讨论，以期为相关从业人员提供一些参考和借鉴。
首先，发电厂标识牌的设计应符合国家相关标准和规定，包括标识牌的尺寸、颜色、字体、图案等。
标识牌的尺寸应根据实际情况确定，既要满足远距离可见，又要考虑到近距离观看的舒适度。
颜色的选择应符合安全色彩的原则，以保证在各种环境条件下都能清晰可见。
字体和图案的设计要简洁明了，便于人们快速获取相关信息。
其次，发电厂标识牌的内容应当全面准确。
标识牌上应包括发电厂的名称、地址、联系方式等基本信息，同时还应标明相关的安全警示信息，如高压区域、禁止通行区域等。
这些信息的准确性和全面性直接关系到发电厂的安全生产和对外形象。
另外，标识牌的摆放位置也是需要考虑的重要因素。
发电厂标识牌应当摆放在醒目易见的位置，避免被遮挡或者被其他物体挡住。
同时，标识牌的高度和角度也需要经过合理设计，以保证人们在任何角度都能清晰看到标识牌上的内容。
最后，发电厂标识牌的维护保养工作也至关重要。
定期检查标识牌的完整性和清晰度，及时进行维修或更换，保证标识牌始终保持良好的状态。
同时，发电厂标识牌的清洁工作也不能忽视，保持标识牌的清晰度，让人们能够清晰地看到标识牌上的信息。
总的来说，发电厂标识牌的规范标准对于发电厂的安全生产和形象宣传具有重要意义。
只有严格按照规范标准设计、制作、摆放和维护发电厂标识牌，才能更好地发挥其作用，确保发电厂的安全生产和形象宣传工作顺利进行。
希望本文所述内容能够对相关从业人员有所帮助，引起足够的重视和注意。
中电投宁夏中卫香山风电场现场设备标识实施方案批准：审核：编制：中电投宁夏中卫香山风电场发电运维部2012年7月中卫香山风电场现场设备标识实施方案一、工程概况及施工范围：中电投宁夏能源铝业中卫香山风电场一至六期工程，共计175台风机和箱式变压器。
为了进一步加强设备规范化管理,根据《中电投集团公司生产现场安全标识规范》及公司相关设备管理规定,对中卫香山风电场一至六期所有风机及箱式变压器进行相应设备标识的喷涂制作。
二、所需材料及机械工器具：三、设备标识的选型及要求3.1设备标识选型为了节约成本，一至六期工程所有风机及对应的箱式变压器的设备标识采用反光漆喷涂方式制作，喷涂所用字模由施工单位根据要求自行制作。
3.2喷涂要求风机编号喷涂在风机塔筒上,高度统一为塔筒基础地平面以上4米处,每台风机编号在3个不同方向喷涂(编号间互差1200),字体为仿宋体加粗,颜色为红色,带边圈。
图例:……东汽2500KW 试验机风机塔筒门上编号喷涂在通风孔以下10CM 处,与塔筒编号对应,即: XSFD-001至XSFD-175,如:XSFD-001。
字体为仿宋体加粗,颜色为红色。
箱变编号喷涂在箱变低压室门中心位置,其编号与风机一一对应,即:XSXB-001至XSXB-175, 如:XSXB-001。
字体为仿宋体加粗,颜色为红色。
在每台风机塔筒门中心位置右侧塔筒上喷涂安全提示语:在风机塔筒门内中心位置喷涂提示语：离开塔筒，请随手关灯！ 在各台箱变高压室门中心位置处喷涂安全警示标识:“高压危险,请勿靠近”,图例:在每台风机机舱内起吊装置操作手柄处，张贴安全提示标识如下：（共需要175张）四、安全注意事项4.1进入现场的作业人员必须戴好安全帽，登高作业时必须系好安全带。
4.2现场保持整洁，作业过程中产生的垃圾及时清理。
4.3作业现场禁止吸烟，严禁酒后进入现场作业。
4.4若需要接用临时电源，必须经风电场现场监护人员同意，并在指定位置接取。
中电投集团公司生产现场安全标识规范1 主题内容与适用范围本规范规定了中国电力投资集团公司（以下简称集团公司）所属发电企业现场各类标识的管理职能及制作标准。
本规范中“现场标识”是指在发电企业厂区范围内安装的安全标识、设备及安全工器具标识、安全警示线、安全防护设施等四类标识。
本规范适用于集团公司所属各发电厂，所属各工程公司涉及到与本规范有关的事项亦可参照执行。
集团公司所属各发电厂、工程公司应根据本规范制订相关实施细则或补充规定，以根据各单位实际情况进一步明确现场标识管理中的具体操作细节。
2 引用标准GB 2894《安全标识》DL/T 5072—1997《火力发电厂保温油漆设计规程》原国家电力公司颁《电力生产企业安全设施规范手册》3 管理职能3.1 各发电企业生产副厂长（或总工程师）是全厂现场标识管理的第一责任人，负责按本规范的规定，组织制订全厂现场标识制作及安装方案并组织实施。
3.2 各厂检修部门是全厂各类现场标识牌的归口管理部门，负责具体实施全厂现场标识制作、安装及更换（燃料系统设备标识牌的安装及更换除外）。
3.3 各厂安全监察部门负责具体提出全厂各类安全警告牌、安全指示牌、安全防护设施、安全警示线等的操作（何处必须配置何标识）方案。
3.4 各厂运行部门负责具体提出全厂生产设备的设备标识牌及设备、管道、支吊架、平台扶梯等油漆、色环、介质流向标识的操作（何处必须配置何标识，何处漆何油漆）方案。
3.5 各厂行政部负责具体提出全厂道路安全标识、消防专用标识的操作（何 处必须配置何标识）方案。
3.6 各火电厂燃料部负责具体提出燃料系统设备标识操作（何处必须配置何标识）方案，并负责本部门设备标识牌的安装或更换。
3.7 在安装或更换设备标识牌时，必须请有关运行人员或专业技术人员到现场核对标识牌上的设备名称是否与现场设备相符，并经运行人员或有关专业技术人员验收合格签字后方可移交运行。
3.8 检修设备时，在有可能损坏设备标识牌的情况下，检修人员必须先行拆下设备标识牌并妥善保管。
恢复设备标识牌时，必须执行本标准第3.7条之规定。
3.9 各厂安监部门必须按本标准规定的相关职责对现场标识的正确性、完整性和规范性实施监督，定期组织对各类现场标识进行检查，对查出的问题及时下达整改通知，限期整改。
3.10 现场标识发生缺损或由于现场情况发生变化，标识与现场需要不符时，责任部门应立即书面通知设备技术部在何处补充安装（或更换）何种标识。
4 各类标识制作规范4.1 安全标识的制作及安装1. 制作安全标识牌可根据现场情况选用以下材料：1) 双色板(阻燃，ABS工程塑料)2) 3M材料或其他阻燃塑料板3) 薄铝板或其他金属薄板2. 照明条件较差的场所的标识牌可用荧光材料制作，有触电危险的作业场所的标识牌应使用绝缘材料制作。
3. 安装安全标识牌可根据现场情况采用支架固定、膨胀螺丝固定、双面胶粘贴等方式，所安装的标识牌必须牢固、可靠。
4.1.1 禁止标识4.1.1.1 禁止标识的含义是禁止或制止人们想要做的某种动作。
4.1.1.2 禁止标识牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标识，下方为矩形补充标识。
图形上、中、下间隙，左右间隙相等。
4.1.1.3 禁止标识牌长方形衬底色为白色，图形斜杠为红色，禁止标识符号为黑色，斜杠压符号，补充标识为红底、黑体、黑字符。
4.1.1.4 可根据现场情况采用甲种或乙种规格。
4.1.1.5 禁止标识牌的制作标准4.1.1.6 禁止标识牌的制作参数(α=45°)mm4.1.1.7 禁止标识牌的标准色4.1.1.8 禁止标识牌的应用范例4.1.1.8.1 “禁止烟火” 禁止牌4.1.1.8.2 “氢冷机组严禁烟火” 禁止牌4.1.1.8.3 “禁止带火种”禁止牌4.1.1.8.4 “禁止攀登，高压危险” 禁止牌4.1.1.8.5 “禁止合闸，有人工作” 禁止牌4.1.1.8.6 “禁止合闸，线路有人工作” 禁止牌4.1.1.8.7 “禁止操作，有人工作” 禁止牌4.1.1.8.8 “禁止跨越” 禁止牌4.1.1.8.9 “禁止乘人” 禁止牌4.1.1.8.10 “禁止吸烟” 禁止牌4.1.1.8.11 “禁止戴手套” 禁止牌4.1.1.8.12 “未经许可，不得入内” 禁止牌4.1.1.8.13 “禁止游泳” 禁止牌4.1.1.8.14 “禁止使用，无线电通信” 禁止牌4.1.2 警告标识4.1.2.1 警告标识的含义是促使人们提高对可能发生危险的警惕性。
4.1.2.2 警告标识牌的基本形式是一长方形衬底牌，上方是正三角形警告标识，下方为矩形补充标识。
图形上、中、下间隙，左右间隙相等。
4.1.2.3 警告标识牌长方形衬底为白色，正三角形及标识符号为黑色，衬底为黄色，矩形补充标识为黑框、黑体、黑字符，白色衬底。
4.1.2.4 可根据现场情况采用甲种或乙种规格。
4.1.2.5 警告标识牌的制作标准AA 2A14.1.2.6 警告标识牌的制作参数mm4.1.2.7 警告标识牌的标准色Y100K1004.1.2.8 警告标识牌的应用范例4.1.2.8.1 “止步，高压危险”警告牌4.1.2.8.2 “当心触电”警告牌4.1.2.8.3 “小心火车”警告牌4.1.2.8.4 “当心中毒”警告牌4.1.2.8.6 “当心腐蚀”‘警告牌4.1.2.8.7 “当心坠落”警告牌4.1.2.8.9 “当心落水”警告牌4.1.3 指令标识4.1.3.1 指令标识的含义是强制人们必须作出某种动作或采用防范措施的图形标识。
4.1.3.2 指令标识牌的基本形式是一长方形衬底牌，上方是圆形标识图形，下方为矩形补充标识。
图形上、中、下间隙，左右间隙相等。
4.1.3.3 指令标识长方形衬底色为白色，圆形衬底色为蓝色，标识符号为白色，矩形补充标识为黑框、黑体、黑字符。
4.1.3.4 可根据现场情况采用甲种或乙种规格。
4.1.3.5 指令标识牌的制作标准4.1.3.6 指令标识牌的制作参数mm4.1.3.7 指令标识牌的标准色4.1.3.8 指令标识牌的应用范例 4.1.3.8.1 “必须戴安全帽”指令牌B 1 BDAA 14.1.3.8.1 “必须戴安全带” 指令牌4.1.3.8.1 “必须戴防护眼镜” 指令牌4.1.3.8.1 “必须戴防护帽” 指令牌4.1.3.8.1 “进入密闭场所注意通风” 指令牌4.1.3.8.1 “配戴防护手套” 指令牌4.1.4 提示标识4.1.4.1 提示标识的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标识。
4.1.4.2 提示标识的基本形式是正方形衬底牌，内为圆形提示标识，四周间隙相等。
4.1.4.3 提示标识圆形为白色，黑体、黑字符，衬底色为绿色。
4.1.4.4 提示标识牌的制作标准制作标准标准色4.1.4.5 提示标识牌的参数:A=250mm，D=200mm。
4.1.4.6 提示标识牌的标准色：C100Y1004.1.4.6.1 提示标识牌的标准色：4.1.4.7. 提示标识牌的应用范例4.1.4.7.1 “从此上下”、“在此工作”提示标识牌4.1.4.7.2 “消火栓箱（示范性）”提示标识牌4.1.4.7.14.1.4.7.3 “地上消火栓、地下消火栓及灭火器” 提示标识牌4.1.4.7.4 “灭火器箱及灭火器” 提示标识牌4.1.4.7.5 灭火器适用范围火警类别1211 二氧化碳泡 沫干 粉纸张、木材、纺织√√√品及布料易燃液体√√√√易燃气体√√√电气设备√√√汽 车√√√√4.1.4.7.6 紧急出口标识（参数同5.1）4.1.4.7.7 导向箭头标识4.1.4.7.8 从此跨越标识4.1.4.7.8 限速标识甲（选择一）乙（选择二）4.1.4.7.9 紧急洗眼水标识 急救药箱标识4.1.4.7.10 安全标识宣传挂图类别含 义标 志 规 格颜 色 禁止标识禁 止 停 止长方形，上方圆加斜线，下方为矩形补充标识红 色警告标识警 告 注 意长方形，上方正三角形，下方为矩形补充标识黄 色指令标识必须遵守 的规定长方形，上方圆形， 下方为矩形补充标识兰 色指示标识指示安全 状态通行正方形、空心圆绿 色禁止标识 举 例禁止阻塞线 举 例警告标识 举 例 减速提示线 举 例指令标识 举 例 安全警戒线举例指示标识 举 例防止踏空及 防止碰头线举 例4.1.4.7.11 地线接地端标识地线接地端标识为正三角形，黑色边框，字为黑色、黑体字，接地符号线宽1.5mm，参数有甲、乙两种:4.1.4.7.12安全标识配置规范种类 参数A C甲 200 20 乙 100 10名称及图形符号 安 全标 志类 别 配 置 规 范禁止烟火禁止类· 悬挂在卸油站台（码头）、燃料油罐区域、制粉系统周围场所· 悬挂在油库大门旁和有人出入通道口旁以及四周围墙外壁上 · 悬挂在蓄电池室门上· 悬挂在厂内、站内储存易燃、易爆物品仓库门口· 悬挂在厂内、站内木工房、油漆场所、油处理室、汽车库内及汽车修理场所 · 悬挂在变电站控制室、保护仪表盘室等门口和室内 · 悬挂在变电站电缆夹层、隧道、竖井等入口处· 悬挂在主机房、计算机房、档案室入口处 · 悬挂在发电厂制氢站、储氢罐区大门旁和有人出入通道口旁以及四周围墙外壁上· 标识底边距地面1.5m 高氢冷机组严禁烟火禁止类悬挂在氢冷发电机组主厂房0m 层、运转层入口处和氢冷设备周围围栏、墙壁或柱子上禁止带火种禁止类· 悬挂在发电厂制氢站、油库大门旁和入口处 · 悬挂在厂内、站内储存易燃易爆物品仓库入 口处· 标识牌底边距离地面1.5m 高禁止攀登高压危险禁止类悬挂在变电站户外高压配电装置构架的爬梯 上 · 悬挂在主变压器、高压备用变压器、高压厂用变压器和电抗器等设备的爬梯上 · 悬挂在架空电力线路杆塔的爬梯上· 标识牌底边距地面1.5m 高禁止合闸有人工作禁止类悬挂在一经合闸即可送电到已停电检修（施 工）设备的断路器和隔离开关的操作把手上· 悬挂在控制室内已停电检修（施工）设备的电源开关或合闸按纽上禁止合闸线路有人工作禁止类悬挂在已停电电检修（施工）架空电力线路的断路器和隔离开关的操作把手上禁止操作有人工作禁止类悬挂在已停运检修隔离热力系统的阀门操作 手轮上 · 悬挂在已停运检修隔离烟风系统的挡板手柄 上禁止跨越禁止类每隔15m 悬挂在输煤皮带两侧防护栏杆上，面向人行通道禁止乘人禁止类悬挂在专用载货的升降吊笼、升降机上和入口门旁禁止吸烟禁止类除有禁止烟火标识外，悬挂在火灾危险性类别在丙级以上的建筑物上，如变压器室、输煤栈桥、煤仓层、控制室、继电保护室、自动和运动装置室禁止戴手套禁止类悬挂在车床、钻床、铣床、磨床等所有旋转机床和所有旋转机械的作业场所未经许可不得入内禁止类悬挂在主控、网控、计算机、通信、调度室和变电站出入口的门上禁止游泳禁止类悬挂在禁止游泳的喷水池和冷水塔区域、开式循环水泵出入口处 · 悬挂在卸煤及装卸货物的码头· 悬挂在水电厂水库区域禁止使用无线通信禁止类悬挂在发电厂、变电站具有微机保护设备的 附近醒目处止步高压危险警告类悬挂在室外工作地点的安全围栏上 · 悬挂在因高压危险禁止通行的过道上 · 悬挂在高压试验地点安全围栏上· 悬挂在室外构架上 · 悬挂在工作地点临近带电设备的横栏上· 悬挂在室外设备固定围栏上警告类悬挂在临时电源配电箱上· 悬挂在生产现场可能发生触电危险的电器设备和线路上，如：配电室、断路器上等小心火车警告类悬挂在专用铁路与汽车通道及人行通道交叉道口当心中毒警告类悬挂在装有联氨、氯等剧毒物品的容器上· 悬挂在存放和装卸联氨、氯等剧毒物品的场所当心坑洞警告类悬挂在生产现场和通道临时开启或挖掘孔四周的围栏上警告类悬挂在装有酸、碱物品的容器上· 悬挂在存放和装卸酸、碱物品的场所当心坠落警告类悬挂在高处作业搭设的脚手架栏杆上· 悬挂在易发生坠落事故的作业地点当心落物警告类悬挂在易发生落物的地点，如：炉外起吊架、高处作业的下方等当心落水警告类悬挂在码头、栈桥上必须戴安全帽指令类 悬挂在生产场所主要通道入口处必须系安全带指令类悬挂在高差1.5-2m周围没有设置围栏的作业 地点· 悬挂在高空作业场所必须戴防护眼睛指令类悬挂在车床、钻床、砂轮机旁 · 悬挂在焊接和金属切割工作场所 · 悬挂在化学处理、使用腐蚀剂或其他有害 物品的场所必须戴防护帽指令类 悬挂在机加工车间入口处进入密闭场所注意通风指令类悬挂在作业涵洞、电缆隧道、地下室入口处· 悬挂在密闭工作场所入口处配戴防护手套指令类悬挂在易伤害手部的作业场所，如：具有腐 蚀、污染、灼烫及触电等危险的作业地点从此上下提示类悬挂在检修设备或架构上下的爬梯上在此工作提示类 悬挂在工作地点或检修设备上消防及其 他地下消火栓标识应固定在距离消火栓1m的范围内，不得影响消火栓的使用· 标识牌应固定在标识杆上，标识杆高度1.2m灭火器消防及其 他悬挂在灭火器、灭火器箱的上方· 悬挂在灭火器、灭火器箱存放的通道上· 泡沫灭火器器身上应标识“不适应电火”字样灭火器箱消防及其 他灭火器箱前面部示范：灭火器箱、火警电话、厂内电话号码、编号等字样·泡沫灭火器箱上应在其顶面部标识“不适应电火”字样·结构：金属框架四面采用玻璃或金属材料灭火器性能示意图消防及其 他印发、张贴安全箭头消防及其 他用于指导安全行进方向的通道上· 用于电缆隧道指向最近出口处消防及 其 他 用于事故情况下安全紧急撤离的出口从此跨越消防及 其 他 悬挂在输煤皮带横跨桥栏杆上，面向人行通道限速标识消防及 其 他悬挂在限速行驶的道路上，如：厂区入口转弯处、厂房、变电站入口等紧急洗眼水消防及 其 他悬挂在从事酸、碱工作的蓄电池室、制氢站、化验室洗眼水喷头旁急救药箱消防及 其 他张贴在现场使用的急救药箱上地线接地端标识 消防及 其 他安装在设备压接型地线的低端安全标识宣传挂图见该条的示范图消防及 其 他 张贴在生产工作场所· 张贴在进行安全教育的场所4.2 设备及安全工器具标识 1. 设备标识牌及安全工器具标识牌一般用薄铝板制作，对于特殊要求也可使 用薄不锈钢板制作。
