中电投集团公司生产现场安全标识规范(DOC 58页)

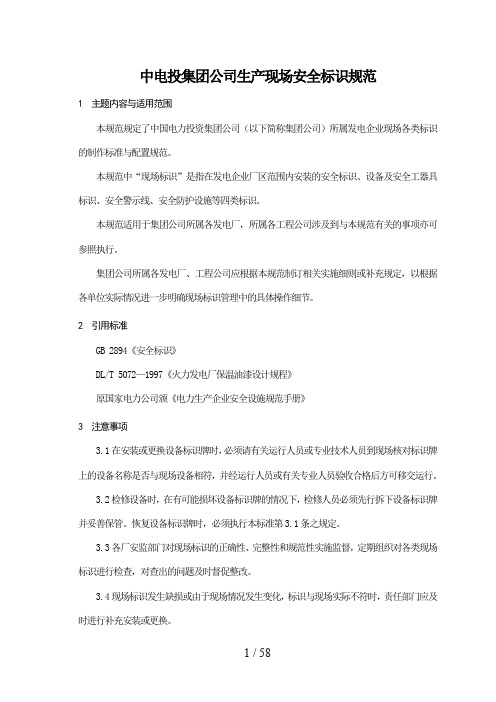

中电投集团公司生产现场安全标识规范1 主题内容与适用范围本规范规定了中国电力投资集团公司（以下简称集团公司）所属发电企业现场各类标识的制作标准与配置规范。

本规范中“现场标识”是指在发电企业厂区范围内安装的安全标识、设备及安全工器具标识、安全警示线、安全防护设施等四类标识。

本规范适用于集团公司所属各发电厂，所属各工程公司涉及到与本规范有关的事项亦可参照执行。

集团公司所属各发电厂、工程公司应根据本规范制订相关实施细则或补充规定，以根据各单位实际情况进一步明确现场标识管理中的具体操作细节。

2 引用标准GB 2894《安全标识》DL/T 5072—1997《火力发电厂保温油漆设计规程》原国家电力公司颁《电力生产企业安全设施规范手册》3 注意事项3.1在安装或更换设备标识牌时，必须请有关运行人员或专业技术人员到现场核对标识牌上的设备名称是否与现场设备相符，并经运行人员或有关专业人员验收合格后方可移交运行。

3.2检修设备时，在有可能损坏设备标识牌的情况下，检修人员必须先行拆下设备标识牌并妥善保管。

恢复设备标识牌时，必须执行本标准第3.1条之规定。

3.3各厂安监部门对现场标识的正确性、完整性和规范性实施监督，定期组织对各类现场标识进行检查，对查出的问题及时督促整改。

3.4现场标识发生缺损或由于现场情况发生变化，标识与现场实际不符时，责任部门应及时进行补充安装或更换。

4 各类标识制作规范4.1 安全标识的制作及安装1. 制作安全标识牌可根据现场情况选用以下材料：1) 双色板(阻燃，ABS工程塑料)2) 3M材料或其他阻燃塑料板3) 薄铝板或其他金属薄板2. 照明条件较差的场所的标识牌可用荧光材料制作，有触电危险的作业场所的标识牌应使用绝缘材料制作。

3. 安装安全标识牌可根据现场情况采用支架固定、膨胀螺丝固定、双面胶粘贴等方式，所安装的标识牌必须牢固、可靠。

4.1.1 禁止标识4.1.1.1 禁止标识的含义是禁止或制止人们想要做的某种动作。

电力安全标志牌标准规格说明电力安全标志1安全标志1.1安全标志通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图片符号表达特定安全信息的标志。

1.2辅助标志为另一个标志提供补充说明，起辅助作用的标志。

1.3组合标志在一个矩形载体上同时含有安全标志和辅助标志的标志。

1.4禁止标志禁止标志是禁止人们不安全行为的图形标志。

1.5警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图片标志。

1.6指令标志强制人们必须做出某种动作或者采用防范措施的图片标志。

1.7 提示标志向人们提供某种信息（如标明安全设施或者场所等）的图形标志。

2. 常用电力安全标志牌材质分为：塑料、铝反光、不锈钢、搪瓷、雪花板等。

3. 电力安全标志牌使用范围包括：电力，交通，消防，通信，公共信息，工地施工，工地安全，安全生产，矿山安全等。

4. 电力安全标志牌内容：安全标志牌，禁止类安全标志牌，警告类安全标志牌，指令类安全标志牌，提示类安全标志牌，线路相位安全标志牌，消防安全标志牌，通信安全标志牌，中国移动通信光缆牌，限速限高安全标志牌，塑料安全标志牌，铝反光安全标志牌，铝平印安全标志，铝腐蚀安全标志牌，不锈钢拉丝安全标志牌，不锈钢镜面安全标志牌，五角阀门牌，门牌号，中国电信标识牌，联通标识牌，职业危害告知牌，环保标志牌，安全生产标语牌，安全知识宣传牌等等。

5. 电力安全标志牌的颜色、形状的规定：（1）警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

（2）禁令标志的颜色为白底、红圈、红杠、黑图案，图案压杠。

其中解除禁超车、解限制速度标志为白底、黑圈、黑杠、黑图案，图案压杠。

形状为圆形，让路标志为顶角向下的等边三角形。

（3）指示标志的颜色为蓝底、白图案。

形状为圆形、长方形和正方形。

（4）指路标志的颜色除里程碑、百米桩、公路界牌外，一般道路为蓝底、白图案。

形状6.安全标志牌尺寸：500*400 400*320 300*240 200*160注：可根据客户要求定做生产。

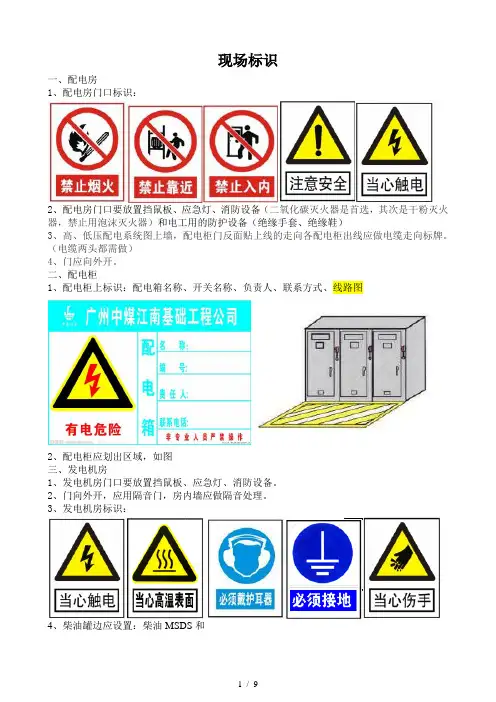

现场标识一、配电房1、配电房门口标识：2、配电房门口要放置挡鼠板、应急灯、消防设备（二氧化碳灭火器是首选，其次是干粉灭火器，禁止用泡沫灭火器）和电工用的防护设备（绝缘手套、绝缘鞋）3、高、低压配电系统图上墙，配电柜门反面贴上线的走向各配电柜出线应做电缆走向标牌。

（电缆两头都需做）4、门应向外开。

二、配电柜1、配电柜上标识：配电箱名称、开关名称、负责人、联系方式、线路图2、配电柜应划出区域，如图三、发电机房1、发电机房门口要放置挡鼠板、应急灯、消防设备。

2、门向外开，应用隔音门，房内墙应做隔音处理。

3、发电机房标识：4、柴油罐边应设置：柴油MSDS和四、起动机旁标识：五、叉车经常出入的地方标识：六、空压机及储气罐内的高压气体部位设“危险，勿在此停留”七、表面高温设备应有外部保温层或防护隔离设施，防止造成人员烫伤事故。

标识如下：八、生产操作现场的出入口应设“非工作人员，禁止入内”警示牌。

九、高噪声的设备：进入现场的所有人员应佩戴护耳器，警示标识如下：十二、酸碱使用处标识：十三、灭火器应进行编号，定点、定人、定时检查。

灭火器的摆放应稳固，其铭牌应朝外。

手提式灭火器宜设置在灭火器箱内或挂钩、托架上，其顶部离地面高度不应大于 1.50m ；底部离地面高度不宜小于0.08m 。

灭火器前不能放东西，且要划线限制宽度标志限制高度标志限制速度标志禁止通行标志禁止驶入标志十四、疏散应急照明灯宜设在墙面上或顶棚上。

疏散通道中，安全出口标志宜设置在通道两侧部及拐弯处的墙面上，标志牌的上边缘距地面不应大于1m。

也可以把标志直接设置在地面上，上面加盖不燃透明牢固的保护板。

走道疏散标志灯的间距不应大于20m，袋形走道的尽头离标志的距离不应大于10m。

十五、在维修时可挂下列标示：十六、在车间里设急救箱，急救箱内配一些常用药品，急救箱不可上锁，外面标示：十七、锅炉房标识：1．要害部位标志（如锅炉中的高温高压水蒸气部位设“危险，勿在此停留”）。

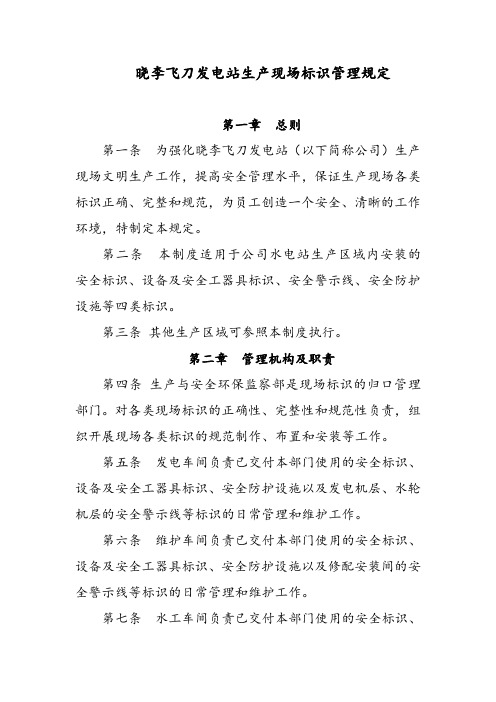

晓李飞刀发电站生产现场标识管理规定第一章总则第一条为强化晓李飞刀发电站（以下简称公司）生产现场文明生产工作，提高安全管理水平，保证生产现场各类标识正确、完整和规范，为员工创造一个安全、清晰的工作环境，特制定本规定。

第二条本制度适用于公司水电站生产区域内安装的安全标识、设备及安全工器具标识、安全警示线、安全防护设施等四类标识。

第三条其他生产区域可参照本制度执行。

第二章管理机构及职责第四条生产与安全环保监察部是现场标识的归口管理部门。

对各类现场标识的正确性、完整性和规范性负责，组织开展现场各类标识的规范制作、布置和安装等工作。

第五条发电车间负责已交付本部门使用的安全标识、设备及安全工器具标识、安全防护设施以及发电机层、水轮机层的安全警示线等标识的日常管理和维护工作。

第六条维护车间负责已交付本部门使用的安全标识、设备及安全工器具标识、安全防护设施以及修配安装间的安全警示线等标识的日常管理和维护工作。

第七条水工车间负责已交付本部门使用的安全标识、设备及安全工器具标识、安全防护设施以及相关水工建筑物的安全警示线等标识的日常管理和维护工作。

第三章工作内容与要求第八条各类现场标识的涵义（一）安全标识包括禁止标识、警告标识、指令标识、提示标识、消防及其他标识。

（二）设备及安全工器具标识包括电气设备、电力（电缆）线路、机械主设备、机械辅助设备、阀门及其他、管道着色及介质流向、安全工器具等标识。

（三）安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防止踏空线、防止碰头线、防止绊跤线等。

（四）安全防护设施包括安全帽、安全工具箱、固定防护围栏、临时防护围栏、临时提示遮拦、孔洞盖板、爬梯遮拦门、防小动物板等。

第九条各类现场标识的设计和制作必须选择正规的专业厂家，其式样、内容应符合中电投集团公司《生产现场安全标识规范》的规定。

第十条各类现场标识的布置必须符合现场条件，能够满足现场需要，并且布置整齐、合理，色调一致，整体协调美观。

生产现场安全标志规定范本第一章总则第一条为了加强生产现场的安全管理，确保生产过程中的人身安全和设备设施的安全，特制定本规定。

第二条生产现场应设立安全标志，以提示和警示工作人员注意安全，根据不同的危险性和安全要求分为不同级别。

第三条安全标志的设计、设置和管理应符合相关法律法规和标准的要求，并根据具体的生产现场情况进行调整。

第四条安全标志应具备清晰、明确、易懂、醒目的特点，能够在各种自然和人工光照条件下充分显示。

第五条安全标志的选择、制作、设立和维护工作由工作单位负责，并设立专门的安全标志管理人员。

第六条安全标志在生产现场中的分布应符合实际需要，做到全覆盖，并定期检查、维修和更新。

第二章安全标志的功能和分类第七条安全标志的功能是：（一）提醒人们注意安全，预防事故的发生；（二）警示人们识别危险，采取相应的防范措施；（三）指导人们进行紧急救援和自我保护。

第八条安全标志分为以下几类：（一）禁止标志：用于禁止某些行为或活动或限制区域的进入；（二）警告标志：用于警示人们识别危险、采取防范措施；（三）指示标志：用于指示某些特定的行为或活动；（四）应急标志：用于指导人们进行紧急救援和自我保护。

第九条各类安全标志的种类、颜色、形状和大小应符合相关法律法规和标准的要求，并经过专门机构的认可。

第十条安全标志的设计和制作应采用耐候性能好、反光效果好的材料，并经过专门机构的检测和验证。

第三章安全标志的设置与管理第十一条安全标志应根据生产现场的实际需要进行合理的设置，要求标志与危险或安全设施之间的距离不得超过一定范围。

第十二条安全标志应设置在对工人可见的地方，并保证标志本身的可见性和清晰度，不得被其他物体遮挡。

第十三条安全标志的设置应根据不同的危险程度和安全要求进行分类，进行科学的布局和分布。

第十四条安全标志的维护和管理工作应定期进行，确保标志的正常使用和有效性。

第十五条安全标志管理人员应熟悉各类安全标志的含义和使用方法，能够进行有效的教育和培训。

生产现场安全标志规定模版一、运行设备悬挂标志牌是预防事故和防止触电的一项重要措施，是加强运行管理的一种手段。

二、对风电场的安全标志按照《电业安全工作规程》发电厂及变电站部分三、使用耐用性编号牌，断路器(开关)、隔离开关(刀闸)及其他设备标志用白底红字，接地刀闸用白底黑字。

四、主变压器本体应有明显编号。

五、主变压器冷却器及散热器应有编号。

六、断路器(开关)应有明显的调度双重编号。

35kV开关柜前面应有明显的调度双重编号。

七、断路器(开关)位置应有明确的“分”“合”标志，断路器(开关)“合”位置用红色标识，“分”位置用绿色标识。

八、接地刀闸垂直连杆、接地操作把手用黑色标识。

九、二次端子箱、操作箱有明显的编号，照明箱应有标志。

十、电力电缆的端头顶部应标明相位，端头引线标明相位。

十一、配电盘上线路出线模拟线底部应标有个线路名称。

十二、配电盘正面顶部应有运行编号及名称，操作把手处应有明显的调度编号，盘后应有调度号。

十三、各种表计、继电器、连接片(压板)和空气断路器以及电压、电流端子、按钮、切换开关等，应在标签框内标明专用符号及名称，切换开关还应标明各切换位置名称。

十四、控制、保护盘背面每个元件应有元件编号及与图纸对应的专用符号。

交直流空气断路器应有编号及名称。

十五、二次电缆(包括监控系统网格线)应有编号牌，编号牌应包括与图纸对应的编号名称、规范及电缆走向。

十六、全部设备均应有明显相位标志。

十七、全部设备的接地装置(外露部分)应涂为黄绿相间标示。

十八、风电场安全标志需按照以上要求执行。

生产现场安全标志规定模版（2）一、安全标志的定义与重要性安全标志是在各类工业生产现场中专门设置的一种视觉标识，用以告示和警示工人和参观者，引导他们遵守安全操作规程，预防事故的发生。

安全标志的设置能够提醒人们注意、警示危险、指示安全，有助于提高生产现场的安全性和工作的效率。

因此，制定规范的安全标志模板对于保障生产现场的安全至关重要。

生产现场安全标志规定范文一、运行设备悬挂标志牌是预防事故和防止触电的一项重要措施，是加强运行管理的一种手段。

二、对风电场的安全标志按照《电业安全工作规程》发电厂及变电站部分三、使用耐用性编号牌，断路器(开关)、隔离开关(刀闸)及其他设备标志用白底红字，接地刀闸用白底黑字。

四、主变压器本体应有明显编号。

五、主变压器冷却器及散热器应有编号。

六、断路器(开关)应有明显的调度双重编号。

35kV开关柜前面应有明显的调度双重编号。

七、断路器(开关)位置应有明确的“分”“合”标志，断路器(开关)“合”位置用红色标识，“分”位置用绿色标识。

八、接地刀闸垂直连杆、接地操作把手用黑色标识。

九、二次端子箱、操作箱有明显的编号，照明箱应有标志。

十、电力电缆的端头顶部应标明相位，端头引线标明相位。

十一、配电盘上线路出线模拟线底部应标有个线路名称。

十二、配电盘正面顶部应有运行编号及名称，操作把手处应有明显的调度编号，盘后应有调度号。

十三、各种表计、继电器、连接片(压板)和空气断路器以及电压、电流端子、按钮、切换开关等，应在标签框内标明专用符号及名称，切换开关还应标明各切换位置名称。

十四、控制、保护盘背面每个元件应有元件编号及与图纸对应的专用符号。

交直流空气断路器应有编号及名称。

十五、二次电缆(包括监控系统网格线)应有编号牌，编号牌应包括与图纸对应的编号名称、规范及电缆走向。

十六、全部设备均应有明显相位标志。

十七、全部设备的接地装置(外露部分)应涂为黄绿相间标示。

十八、风电场安全标志需按照以上要求执行。

生产现场安全标志规定范文（2）第一章总则第一条为了加强生产现场的安全管理，确保生产过程中的人身安全和设备设施的安全，特制定本规定。

第二条生产现场应设立安全标志，以提示和警示工作人员注意安全，根据不同的危险性和安全要求分为不同级别。

第三条安全标志的设计、设置和管理应符合相关法律法规和标准的要求，并根据具体的生产现场情况进行调整。

生产现场安全标志规定
一、运转设备悬挂标志牌是预防事故和防止触电的一项重要措施，是加强运转管理的一种手段。

二、对风电场的安全标志按照《电业安全工作规程》发电厂及变
电站部分
三、使用耐用性编号牌，断路器（开关）、隔离开关（刀闸）及
其他设备标志用白底红字，接地刀闸用白底黑字。

四、主变压器本体应有明显编号。

五、主变压器冷却器及散热器应有编号。

六、断路器（开关）应有明显的调度双重编号。

35kV开关柜前面应有明显的调度双重编号。

七、断路器(开关)位置应有明确的“分”“合”标志，断路器
（开关）“合”位置用红色标识，“分”位置用绿色标识。

八、接地刀闸垂直连杆、接地操作把手用黑色标识。

九、二次端子箱、操作箱有明显的编号，照明箱应有标志。

十、电力电缆的端头顶部应标明相位，端头引线标明相位。

十一、配电盘上线路出线模拟线底部应标有个线路名称。

十二、配电盘正面顶部应有运转编号及名称，操作把手处应有明
显的调度编号，盘后应有调度号。

十三、各种表计、继电器、连接片（压板）和空气断路器以及电压、电流端子、按钮、切换开关等，应在标签框内标明专用符号及名称，切换开关还应标明各切换位置名称。

十四、控制、保护盘背面每个元件应有元件编号及与图纸对应的专用符号。

交直流空气断路器应有编号及名称。

十五、二次电缆（包括监控系统网格线）应有编号牌，编号牌应包括与图纸对应的编号名称、规范及电缆走向。

十六、全部设备均应有明显相位标志。

十七、全部设备的接地装置（外露部分）应涂为黄绿相间标示。

十八、风电场安全标志需按照以上要求执行。

电力安全标志牌标准规格说明电力安全标志1安全标志1.1安全标志通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图片符号表达特定安全信息的标志。

辅助标志为另一个标志提供补充说明，起辅助作用的标志。

组合标志在一个矩形载体上同时含有安全标志和辅助标志的标志。

禁止标志禁止标志是禁止人们不安全行为的图形标志。

警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图片标志。

指令标志强制人们必须做出某种动作或者采用防范措施的图片标志。

提示标志向人们提供某种信息（如标明安全设施或者场所等）的图形标志。

2. 常用电力安全标志牌材质分为：塑料、铝反光、不锈钢、搪瓷、雪花板等。

3. 电力安全标志牌使用范围包括：电力，交通，消防，通信，公共信息，工地施工，工地安全，安全生产，矿山安全等。

4. 电力安全标志牌内容：安全标志牌，禁止类安全标志牌，警告类安全标志牌，指令类安全标志牌，提示类安全标志牌，线路相位安全标志牌，消防安全标志牌，通信安全标志牌，中国移动通信光缆牌，限速限高安全标志牌，塑料安全标志牌，铝反光安全标志牌，铝平印安全标志，铝腐蚀安全标志牌，不锈钢拉丝安全标志牌，不锈钢镜面安全标志牌，五角阀门牌，门牌号，中国电信标识牌，联通标识牌，职业危害告知牌，环保标志牌，安全生产标语牌，安全知识宣传牌等等。

5. 电力安全标志牌的颜色、形状的规定：（1）警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

（2）禁令标志的颜色为白底、红圈、红杠、黑图案，图案压杠。

其中解除禁超车、解限制速度标志为白底、黑圈、黑杠、黑图案，图案压杠。

形状为圆形，让路标志为顶角向下的等边三角形。

（3）指示标志的颜色为蓝底、白图案。

形状为圆形、长方形和正方形。

（4）指路标志的颜色除里程碑、百米桩、公路界牌外，一般道路为蓝底、白图案。

形状6. 安全标志牌尺寸：500*400 400*320 300*240 200*160注：可根据客户要求定做生产。
