箱涵洞身工序资料

引言：箱涵是一种常用于交通工程中的构筑物，用于改善涵洞的排水能力和增强其结构稳定性。

本文将介绍箱涵的施工工艺及施工方法，以帮助读者更好地了解和应用于实际工程中。

概述：箱涵的施工工艺及施工方法主要包括预制构件的制作、基础施工、模板及钢筋的安装、箱涵的浇筑和后续工序。

本文将从这五个大点展开详细阐述。

正文：一、预制构件的制作1.材料准备：选择符合规定标准的混凝土和钢材作为箱涵的材料。

2.模具制作：根据设计图纸，制作预制构件所需的模具。

模具应具备足够的强度和刚度，确保预制构件的准确尺寸和表面光洁度。

3.混凝土浇筑：根据混凝土配比，将混凝土浇筑到模具中，同时采取震动措施确保混凝土的密实性。

4.预制构件的养护：在混凝土凝固后，采取适当的养护措施，保证预制构件的强度和稳定性。

二、基础施工1.基坑开挖：根据设计要求，开挖符合箱涵尺寸和埋深的基坑，注意施工安全。

2.基坑处理：清理基坑底部杂物，并进行夯实处理，以提供良好的基础支撑。

3.基础的浇筑：在基坑中浇筑混凝土基础，根据设计要求进行压实和养护。

三、模板及钢筋的安装1.模板安装：根据设计要求，安装箱涵顶部、侧壁和底部的模板，确保模板的稳固性和准确性。

2.钢筋加工：根据设计要求，对箱涵进行钢筋加工，包括剪切、弯曲和焊接等工序。

3.钢筋安装：将加工好的钢筋按设计要求放置到模板内，并采取扎扎实实绑扎，确保钢筋的正确位置。

4.预应力处理：针对采用预应力箱涵，在模板内安装预应力钢束，进行预应力加压处理。

四、箱涵的浇筑1.混凝土浇筑：在模板安装和钢筋安装完成后，进行箱涵的混凝土浇筑。

根据浇筑方法和速度，采取适当的措施来控制浇筑质量。

2.养护处理：在混凝土浇筑后，及时进行养护处理，包括保湿、遮阳等措施，以保证混凝土的强度和稳定性。

五、后续工序1.拆模处理：在混凝土充分凝固后，进行模板的拆除工作，注意避免对箱涵造成损坏。

2.缝隙处理：对浇筑后的箱涵表面进行缝隙处理，确保箱涵的完整性和防水性。

第1篇一、工程概况箱涵施工工程是指在城市道路、铁路、河道等基础设施建设中，为了满足交通、排水、灌溉等需求，在地下或地面上修建的具有一定结构尺寸的箱形涵洞。

箱涵施工工程在我国基础设施建设中占有重要地位，其质量直接关系到工程的安全、耐久和功能性。

二、施工准备1. 施工图纸：施工前，应仔细阅读施工图纸，了解箱涵的结构形式、尺寸、材料、施工要求等。

2. 施工方案：根据施工图纸和现场实际情况，编制详细的施工方案，包括施工顺序、施工方法、施工进度、安全措施等。

3. 材料设备：准备足够的建筑材料和施工设备，如混凝土、钢筋、模板、焊接设备、切割设备等。

4. 人员组织：组建专业施工队伍，明确各工种职责，确保施工质量。

三、施工工艺1. 基坑开挖：根据设计要求，采用挖掘机、铲车等设备进行基坑开挖，确保基坑尺寸符合设计要求。

2. 基坑支护：根据地质条件和施工要求，选择合适的基坑支护方式，如喷锚支护、桩支护等。

3. 地基处理：对地基进行压实、加固，确保地基承载力满足设计要求。

4. 模板制作与安装：根据箱涵结构，制作相应尺寸的模板，安装模板并确保其平整、牢固。

5. 钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。

6. 混凝土浇筑：采用混凝土搅拌车运输混凝土，按照分层浇筑、振捣密实的原则进行混凝土浇筑。

7. 预应力施工：对预应力混凝土箱涵，按照设计要求进行预应力张拉、锚固等施工。

8. 防水施工：在箱涵内外侧设置防水层，确保箱涵结构不受地下水侵蚀。

9. 箱涵回填：完成箱涵施工后，进行回填土方，确保回填土方密实、稳定。

四、质量控制1. 材料质量：严格控制原材料质量，确保材料符合设计要求。

2. 施工过程：加强施工过程控制，确保施工质量。

3. 验收检测：按照规范要求进行验收检测，确保箱涵质量符合设计要求。

4. 工程监理：实行工程监理制度，确保施工质量。

五、安全措施1. 施工现场安全管理：建立健全施工现场安全管理制度，确保施工安全。

第1篇一、施工准备1. 设计审查：首先对涵洞工程设计进行审查，确保设计符合相关规范要求。

2. 施工图纸会审：组织施工、设计、监理等单位进行施工图纸会审，明确施工要求、技术措施和质量标准。

3. 施工组织设计：根据设计文件，编制涵洞工程施工组织设计，明确施工方案、进度计划、质量保证措施、安全措施等。

4. 材料设备准备：准备涵洞工程施工所需的材料、设备，如水泥、砂、石、钢筋、模板、混凝土等。

5. 施工现场准备：平整场地，设置临时设施，如临时道路、排水沟、围挡等。

二、施工工序1. 基坑开挖：根据设计要求，开挖涵洞基坑，注意保护周围环境，确保施工安全。

2. 基坑排水：采用排水沟、水泵等设备，排除基坑内的积水，保证施工环境。

3. 基坑支护：根据地质条件和设计要求，采用适当的方法对基坑进行支护，如桩基础、挡土墙等。

4. 基础施工：根据设计要求，浇筑基础混凝土，确保基础稳固。

5. 模板安装：根据设计图纸，安装涵洞模板，确保模板尺寸准确、稳定。

6. 钢筋绑扎：根据设计图纸，绑扎钢筋，确保钢筋位置、间距、保护层厚度等符合规范要求。

7. 混凝土浇筑：采用混凝土搅拌车、泵送设备等，将混凝土浇筑到模板内，确保混凝土密实、均匀。

8. 钢筋混凝土养护：混凝土浇筑完成后，进行养护，保证混凝土强度达到设计要求。

9. 模板拆除：养护期满后，拆除模板，检查混凝土质量。

10. 涵洞回填：根据设计要求，回填涵洞基坑，确保回填土的密实度。

11. 涵洞防水处理：对涵洞进行防水处理，如铺设防水卷材、涂刷防水涂料等。

12. 涵洞回填土压实：回填土完成后，采用压路机等设备进行压实，确保回填土密实。

13. 涵洞出口、入口及八字墙施工：根据设计要求，施工涵洞出口、入口及八字墙，确保结构稳固、美观。

14. 涵洞工程验收：按照相关规范和标准，对涵洞工程进行验收，确保工程质量。

三、施工注意事项1. 施工过程中，注意保护周围环境，减少对周边居民和生态环境的影响。

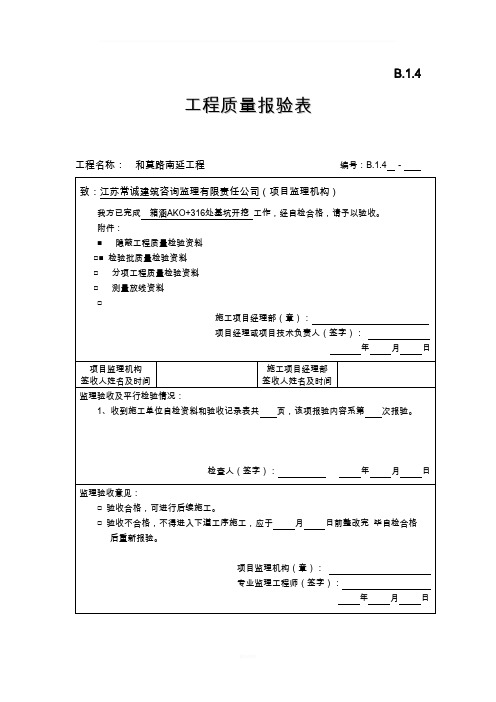

B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －致：江苏常诚建筑咨询监理有限责任公司（项目监理机构）我方已完成箱涵AKO+316处基坑开挖工作，经自检合格，请予以验收。

附件：■隐蔽工程质量检验资料□□■检验批质量检验资料□□分项工程质量检验资料□□测量放线资料□施工项目经理部（章）：项目经理或项目技术负责人（签字）：年月日项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间监理验收及平行检验情况：1、收到施工单位自检资料和验收记录表共页，该项报验内容系第次报验。

检查人（签字）：年月日监理验收意见：□验收合格，可进行后续施工。

□验收不合格，不得进入下道工序施工，应于月日前整改完毕自检合格后重新报验。

项目监理机构（章）：专业监理工程师（签字）：年月日注：本报验表分为隐蔽工程质量报验（B.1.41）、检验批质量报验（B.1.42）、分项工程质量报验（B.1.43）、测量放线报验（B.1.44）及其他报验（B.1.4 ）。

第五版表江苏省住房和城乡建设厅监制预检工程检查记录年月日质检表3工程名称和莫路南延工程施工单位裕腾建设集团有限公司检查项目基坑开挖预检部位箱涵AK0+316预检内容主控项目1）地基承载力应按规范第10.1.7条规定进行检验。

1、基坑内地基承载力必须满足设计要求（不小于80Kpa）。

基坑开挖完成后，应会同设计、勘探单位实地验槽，确定地基承载力满足设计要求。

2）地基处理应符合专项处理方案要求，处理后的地基必须满足设计要求（不小于80Kpa）。

一般项目1）基底高程（0、-20mm)2）轴线偏位（50mm)3）基坑尺寸（不小于设计规定）检查情况经检查上述各项预检内容自检合格，符合设计及CJJ2-2008规范要求处理意见报请监理验收参加检查人员签字施工项测量员质检员施工员班组长填表人目技术负责人隐蔽工程检查验收记录工程名称和莫路南延工程施工单位裕腾建设集团有限公司隐检项目基坑开挖隐检范围箱涵AK0+316基坑隐检蔽查内情容况及主控项目1) 地基承载力应按规范第10.1.7条规定进行检验。

箱涵施工资料填写范例：
工程概况：
工程名称：XX箱涵工程
工程地点：XX市XX区
工程规模：箱涵长度XX米，宽度XX米，高度XX米
施工内容：箱涵的施工包括基础开挖、基础处理、模板安装、钢筋绑扎、混凝土浇筑等
施工日期：XXXX年XX月XX日至XXXX年XX月XX日
施工组织设计：
施工方案：根据工程特点，采用分段施工的方式，每段长度不超过XX米，以减少施工缝数量。

基础开挖采用机械开挖，基础处理采用换填、夯实等方法。

模板采用钢模板，钢筋采用焊接和绑扎结合的方式。

混凝土浇筑采用分段浇筑、分层振捣的方法。

施工进度计划：根据工程规模和工期要求，制定详细的施工进度计划，包括基础开挖、基础处理、模板安装、钢筋绑扎、混凝土浇筑等各阶段的施工时间和人员安排。

施工质量保证措施：建立完善的质量管理体系，确保各道工序的施工质量符合要求。

对进场的原材料进行质量检查，确保原材料的质量合格。

加强施工过程中的质量监督和检测，及时发现和解决质量问题。

施工安全保证措施：建立完善的安全管理体系，确保施工过程中的安全。

对施工现场进行安全检查和评估，及时发现和排除安全隐患。

加强施工人员的安全教育和培训，提高安全意识和自我保护能力。

施工记录：
基础开挖记录：记录基础开挖的尺寸、标高、地质情况等信息，包括开挖时间、开挖方式、开挖深度、基础处理方法等。

模板安装记录：记录模板的尺寸、材质、安装位置等信息，包括安装时间、安装人员、安装质量等。

钢筋绑扎记录：记录钢筋的规格、数量、尺寸等信息，包括钢筋加工、钢筋绑扎时间、绑扎人员等。

K1+947箱涵施工方案箱涵施工方案、方法箱涵施工工艺流程图见后附：表4。

1.箱涵施工顺序如下：测量定位→挖基坑→砂砾垫层→60cm混凝土基础→钢筋绑扎、支模→箱涵混凝土浇筑→养生→沉降缝处理→回填土2.施工方法1、施工放样(1)开挖前用全站仪放出涵身轴线，然后根据测放的轴线用白灰撒出开挖线及基坑底边线。

(2)以后每道工序开工前都用全站仪精确测放涵洞墙身轴线。

2、基坑开挖(1)采用挖掘机开挖基坑，坑壁边坡坡比≮1:1，基底宽度每边比基础宽出0.5m。

在挖至基底设计高程20～30cm时，改为人工开挖，以防止扰动基底。

(2)坑底采用集水坑排水。

在坑底基础范围外设置集水坑，并沿坑底周围开挖排水沟，使水流入集水坑内，用潜水泵排出坑外。

(3)挖至标高的基坑，及时检查平面尺寸、高程、基底承载力均符合要求后，立即进行砂砾垫层施工，不得使基底长期曝露。

(4)若有超挖的现象，用砂砾补至设计高程，不得用土填补。

基坑开挖要求3、砂砾垫层(1)基坑检测合格后，立即开始垫层施工。

(2) 垫层砂砾必须具有良好的级配，不得有离析现象。

垫层按20cm 一层铺好后，用平板振动夯压实，压实度≮95％。

垫层铺筑时应摊平、振实，垫层宽度不小于设计规定。

4、钢筋工程(1)在临时设施场地内设置钢筋加工棚，进行钢筋下料及加工成型。

(2)各种钢筋都须有出厂质保单和试验报告单，进场后除外观检查外，同种、同厂家的钢筋应每60t为一批取三组试件分别做拉伸、冷弯、可焊性焊接性能试验，合格后方可使用。

(3)钢筋的存放在经硬化的场地上并架空放置，做好遮雨防潮工作。

使用的钢筋应保持表面清洁，无油渍及锈蚀。

(4)钢筋接长采用双面搭接手工电弧焊，焊接由取得职业资格证书的专业焊工施焊。

焊接先试焊，合理选择焊接参数。

钢筋搭接长度≮5d，焊缝宽≮0.7d，深≮0.3d。

焊接接头以每300个同类型为一试验批抽样，做机械性能试验。

(5)下料前按设计图、钢筋图编制钢筋下料单，确保钢材品种、规格、尺寸准确。

箱涵整套工序报验资料公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]B.1.4工程质量报验表□□□预检工程检查记录年月日质检表隐蔽工程检查验收记录年 月 日 质检表4B.1.4工程质量报验表□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□第五版表江苏省住房和城乡建设厅监制隐蔽工程检查验收记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表□□□表A-1 检验批质量验收记录编号表A-1 检验批质量验收记录编号B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□第五版表江苏省住房和城乡建设厅监制隐蔽工程检查验收记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表□□□表A-1 检验批质量验收记录编号表A-1 检验批质量验收记录编号B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表工程名称：和莫路南延工程编号：B.1.4 －□□□表A-1 检验批质量验收记录编号B.1.4工程质量报验表□□□预检工程检查记录年月日质检表3隐蔽工程检查验收记录年月日质检表4B.1.4工程质量报验表□□□。

箱涵施工工艺1、基坑开挖基坑开挖采用机械开挖辅以人工配合，基础两边各增宽50㎝以便在基础底面设置排水沟、集水井。

在基坑顶缘四周应向外设置排水坡，并在适当距离设截水沟，防止水沟渗水，以免影响坑壁稳定。

基坑开挖完成后，在出水口附近坑底设置集水井集水，安置一台潜水泵随时抽水明排，保证基坑底的干燥及边坡稳定。

开挖过程中，由于边坡较高，根据设计要求，边开挖，边支护。

同时，测量人员及时测量开挖基底高程，当距基底标高10～30cm 时，用人工挖至基底设计高程，平整基底，防止超挖现象发生，监理工程师签证认可后方可进行下道工序施工。

2、地基及基础施工箱涵基础采用抛石换填底层土处理，上层采用碎石垫层和C15混凝土垫层平铺。

3、箱涵箱节施工施工工艺流程：钢筋加工→钢筋安装→模板工程→混凝土浇筑→拆模及混凝土养护（1）钢筋加工钢筋加工由钢筋加工场统一加工。

钢筋应具备原制造厂的质量证明书及出厂合格证，运到工地后应做抽样检查，其技术要求应符合设计及施工规范的要求。

钢筋焊接前，必须根据施工条件进行试焊，经检验合格后方可正式施焊，焊工必须持证上岗。

钢筋调直和清除污锈应符合以下要求：钢筋表面油渍、漆污、铁锈等均应清除干净；钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直；加工后的钢筋，在表面上不应有削弱钢筋截面的伤痕。

（2）钢筋安装钢筋安装分两次进行，第一次安装底板至倒角上10cm位置的全部钢筋及涵身竖向主筋，第二次安装剩余全部钢筋。

安装钢筋时，钢筋位置，保护层的厚度应符合设计的要求。

绑扎和焊接的钢筋或钢筋骨架，在安装过程中不得变形，开焊或松脱现象。

涵身竖向主筋绑扎前在顶、底部设置定位钢筋，在定位钢筋上标明钢筋位置来保证钢筋间距或采用钢筋定位模具来进行定位。

为保证保护层必要厚度，在钢筋与模板之间用垫块控制保护层厚度，垫块强度不应低于设计的混凝土强度，并应互相错开，梅花形布置。

钢筋骨架应绑扎结实，并有足够的刚度，在灌注混凝土过程中不应发生任何松动。

箱涵施工方案箱涵指的是洞身以钢筋混凝土箱形管节修建的涵洞。

箱涵由一个或多个方形或矩形断面组成，一般由钢筋混凝土或圬工制成，但钢筋混凝土应用较广，当跨径小于4m时，采用箱涵，对于管涵，钢筋混凝土箱涵是一个便宜的替代品，墩台，上下板都全部一致浇筑。

一、施工方式箱涵施工一般采用现浇，在开挖好的沟槽内设置底层，浇筑一层混凝土垫层，再将加工好的钢筋现场绑扎，支内模和外模，较大的箱涵一般先浇筑底板和侧壁的下半部分，再绑扎侧壁上部和顶板钢筋，支好内外模，浇筑侧壁上半部分和顶板。

待混凝土达到设计要求的强度拆模，在箱涵两侧同时回填土。

二、施工工序测量放样→基坑开挖→基坑承载力检测→绑扎三、箱涵施工工艺流程基础钢筋及涵身钢筋→预埋安装模板→分块浇筑底板混凝土→绑扎涵身钢筋、安装模板→分段浇筑涵身混凝土→安装满堂脚手架、盖板底模板→绑扎盖板钢筋、立模板→浇筑盖板混凝土→洞口堆砌及八字墙施工→填塞封闭盖板缝沉降缝沥青麻絮填塞及外侧沥青布封闭涵身外壁及盖板上表面刷沥青防水剂→涵台背回填四、顶进施工技术当新建道路必须从铁路、道路路基下通过时，对原有路线采取必要的加固措施后，可采取箱涵顶进施工技术。

五、箱涵顶进的基本要求箱涵顶进前应检查验收箱涵主体结构的混凝土强度、后背，应符合设计要求。

应检查顶进设备并进行预顶试验。

顶进作业应在地下水位降至基底以下0.5～1.0m后进行，并宜避开雨期施工，若在雨期施工，必须做好防洪及防雨排水工作。

顶进挖运土方应在列车运行间隙时间内进行。

在开挖面应设专人监护。

应按照侧刃脚坡度及规定的进尺由上往下开挖，侧刃脚进土应在0.1m以上。

开挖面的坡度不得大于1：0.75，并严禁逆坡挖土，不得超前挖土。

严禁扰动基底土壤。

挖土的进尺可根据土质确定，宜为0.5m；当土质较差时，可按千斤顶的有效行程掘进，并随挖随顶防止路基塌方。

六、箱涵顶进的测量与校正(一)测量工作为了准确掌握箱涵顶进的方向和高程，应在箱涵的后方设置观测站，观测箱涵顶进时的中线和水平偏差。
