冲压模具工序分类
冲压加工中为满足冲压零件的形状、尺寸、精度批量、原材料性能等不同方面的要求，所采用的工序也不同。
根据材料的变形特点可将冷冲压工序分为分离工序和成形工序两类。
1.分离工序——是指坯料在冲压力作用下，变形部分的应力达到强度极限以后，使坯料发生断裂而产生分离。
分离工序又可分为落料、冲孔和剪切等，其目的是在冲压过程中使冲压件与板料沿一定的轮廓线相互分离，见表１.１.１
2.成形工序——是指坯料在冲压力作用下，变形部分的应力达到屈服极限，但未达到强度极限，使坯料产生塑性变形，成为具有一定形状、尺寸与精度冲压件的加工工序。
成形工序主要有弯曲、拉深、翻边、旋压、胀形、缩口等，目的是使冲压毛坯在不被破坏的条件下发生塑性变形，并转化成所要求的冲压件形状。
有关冲压工序的详细分类与特征，见表１.１. 2。
表1.分离工序分类
修边冲孔工序等。

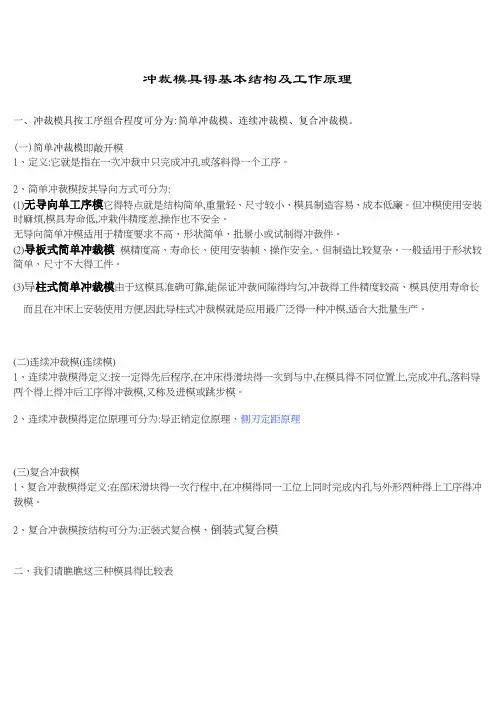

冲裁模具得基本结构及工作原理一、冲裁模具按工序组合程度可分为:简单冲裁模、连续冲裁模、复合冲裁模。
(一)简单冲裁模即敞开模1、定义:它就是指在一次冲裁中只完成冲孔或落料得一个工序。
2、简单冲裁模按其导向方式可分为:(1)无导向单工序模它得特点就是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。
但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。
无导向简单冲模适用于精度要求不高、形状简单、批景小或试制得冲裁件。
(2)导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,、但制造比较复杂。
一般适用于形状较简单、尺寸不大得工件。
(3)导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙得均匀,冲裁得工件精度较高、模具使用寿命长而且在冲床上安装使用方便,因此导柱式冲裁模就是应用最广泛得一种冲模,适合大批量生产。
(二)连续冲裁模(连续模)1、连续冲裁模得定义:按一定得先后程序,在冲床得滑块得一次到与中,在模具得不同位置上,完成冲孔,落料导两个得上得冲后工序得冲裁模,又称及进模或跳步模。
2、连续冲裁模得定位原理可分为:导正销定位原理、侧刃定距原理(三)复合冲裁模1、复合冲裁模得定义:在部床滑块得一次行程中,在冲模得同一工位上同时完成内孔与外形两种得上工序得冲裁模。
2、复合冲裁模按结构可分为:正装式复合模、倒装式复合模二、我们请瞧瞧这三种模具得比较表无导向单工序模冲模得上模部分由模、凸模组成,通过模柄安装在冲床滑块上。
下模部分由卸料板、导尺、、凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。
上模与下模没有直接导向关系,靠冲床导轨导向。
导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。
下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。
这种模具得特点就是上模通过、凸模利用导板上得孔迸行导向,导板兼作卸料板。
工作时凸模始终不脱离导板、以保证模具导向精度。
因而,要求使用得压力机行程不大于导板厚度。
1.1冲压的概念1.1.11.1.11.1.11.1.1冲压冲压：在室温下，利用安装在压力机上的模具对被冲材料施加一定的压力，使之产生分离和塑性变形，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。
因为通常使用的材料为板料，故也常称为板料冲压。
冲压成形产品示例一——日常用品：易拉罐、餐盘、垫圈等。
冲压成形产品示例二——兵器产品：子弹壳等。
冲压成形产品示例三——高科技产品：汽车覆盖件、飞机蒙皮等。
1.1.21.1.21.1.21.1.2冲模冲压模具：将材料加工成所需冲压件的一种工艺装备，称为冲压模具（俗称冲模）1.1.21.1.21.1.21.1.2冲压生产的三要素：冲压生产的三要素：合理的冲压工艺、先进的模具、高效的冲压设备1.2冲压加工特点与应用1.2.11.2.11.2.11.2.1冲压加工的特点（1）生产率高、操作简单。
高速冲床每分钟可生产数百件、上千件。
（2）一般无需进行切削加工，节约原料、节省能源。
（3）冲压件的尺寸公差由冲模来保证，产品尺寸稳定、互换性好。
“一模一样”（4）冲压产品壁薄、量轻、刚度好，可以加工形状复杂的小到钟表、大到汽车纵梁、覆盖件等。
局限性：由于冲模制造是单件小批量生产，精度高，是技术密集型产品，制造成本高。
因此，冲压生产只适应大批量生产。
1.2.21.2.21.2.21.2.2冷冲压的应用由于冷冲压在技术上和经济上的特别之处，因而在现代工业生产中占有重要的地位。
在汽车、拖拉机、电器、电子、仪表、国防、航空航天以及日用品中随处可见到冷冲压产品。
如不锈钢饭盒，搪瓷盆，高压锅，汽车覆盖件，冰箱门板，电子电器上的金属零件，枪炮弹壳等等。
据不完全统计，冲压件在汽车、拖拉机行业中约占60%，在电子工业中约占85%，而在日用五金产品中占到约90%。
如一辆新型轿车投产需配套2000副以上各类专用模具；一台冰箱投产需配套350副以上各类专用模具；一台洗衣机投产需配套200副以各类专用模具。
第一章概述冲压：室温下利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的压力加工方法。
冲压生产的三要素先进的模具，高效的冲压设备，合理的冲压工艺冲压工序的分类：根据材料的变形特点分为：分离工序、成形工序分离工序：冲压成形时，变形材料内部的应力超过强度极限σb，使材料发生断裂而产生分离，从而成形零件。
分离工序主要有剪裁和冲裁等。
成形工序：冲压成形时，变形材料内部应力超过屈服极限σs，但未达到强度极限σb，使材料产生塑性变形，从而成形零件。
成形工序主要有弯曲、拉深、翻边、胀形、扩口、缩口和旋压等。
冲压模具1.冲模的分类（1）根据工艺性质分类：冲裁模、弯曲模、拉深模、成形模等。
（2）根据工序组合程度分类：单工序模、复合模、级进模复合模：在压力机的一次行程内在模具的一个工位上完成两道以上冲压工序的模具。
级进模：在压机的一次行程内，在连续模具的不同工位上完成多道冲压共序的模具。
2.冲模组成零件冲模通常由上、下模两部分构成。
组成模具的零件主要有两类：①工艺零件：直接参与工艺过程的完成并和坯料有直接接触，包括：工作零件、定位零件、卸料与压料零件②结构零件：不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括：导向零件、紧固零件、标准件及其它零件等.第二冲裁工艺与冲裁模设计学习目的与要求：1．了解冲裁变形规律、冲裁件质量及影响因素；2．掌握冲裁模间隙确定、刃口尺寸计算、排样设计、冲裁力计算等设计计算方法。
3．掌握冲裁工艺性分析与工艺设计方法；4．认识冲裁模典型结构（尤其是级进模和复合模）及特点，了解模具标准，掌握模具零部件设计及模具标准应用方法；5．掌握冲裁工艺与冲裁模设计的方法和步骤。
第一节概述冲裁利用模具使板料沿着一定的轮廓形状产生分离的一种冲压工序。
基本工序：落料和冲孔。
既可加工零件，也可加工冲压工序件。
落料：冲下所需形状的零件冲孔：在工件上冲出所需形状的孔冲裁模：冲裁所使用的模具叫冲裁模，它是冲裁过程必不可少的工艺装备。
