简单的定向FM天线制作方法

全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线.专业资料.整理分享.十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。

电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。

为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。

超短波适用直射波传播方式进通信。

短波的基本传播途径有两种：A、地波（表面波）传播。

B、天波传播。

天波传播是短波通信的主要传输方式。

1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。

地波的传播途径其传播途径主要取决于地面的电特性。

地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。

但地波不受气候影响，可靠性高。

通常，超长波、长波、中波无.专业资料.整理分享.线电通信，利用地波传播。

2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。

天波是短波的主要传播途径。

短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。

但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。

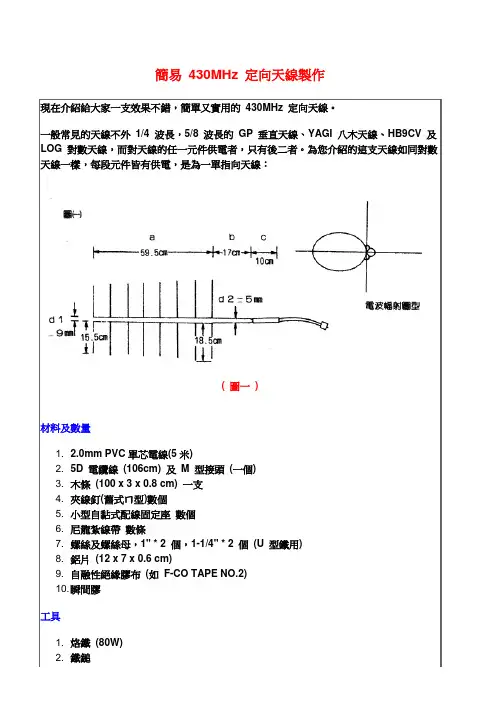

簡易430MHz 定向天線製作現在介紹給大家一支效果不錯，簡單又實用的430MHz 定向天線。

一般常見的天線不外1/4 波長，5/8 波長的GP 垂直天線、YAGI 八木天線、HB9CV 及LOG 對數天線，而對天線的任一元件供電者，只有後二者。

為您介紹的這支天線如同對數天線一樣，每段元件皆有供電，是為一單指向天線：( 圖一)材料及數量1. 2.0mm PVC單芯電線(5米)2. 5D 電纜線(106cm) 及M 型接頭(一個)3. 木條(100 x 3 x 0.8 cm) 一支4. 夾線釘(舊式ㄇ型)數個5. 小型自黏式配線固定座數個6. 尼龍紮線帶數條7. 螺絲及螺絲母，1" * 2 個，1-1/4" * 2 個(U 型鐵用)8. 鋁片(12 x 7 x 0.6 cm)9. 自融性絕緣膠布(如F-CO TAPE NO.2)10. 瞬間膠工具1. 烙鐵(80W)2. 鐵鎚3. 斜口鉗4. 尖嘴鉗5. SWR 錶6. 手機一台7. 電鑽及9mm 鑽尾步驟1. 如圖二所示，將PVC2.0mm 電線剪成(A) 19 公分長，14 條，將之剝皮加工。

(B)92 公分長，2 條，將之曲折加工。

( 圖二)2. 將(A) 之短線端焊到圖上，如圖三，焊好後以來線釘固定於木條上，如圖四。

( 圖三 )( 圖四 ) 3. 供電電纜線的製作尺寸及方法如圖五、六、七、八。

作好後用自融性絕緣膠布纏緊，纏繞時須先用力拉長至少 20% 才牢固。

( 圖五 )( 圖十 ) ( 圖十一 ) ( 圖十二 )這支簡易的 430MHz 定向天線已有台中多位友台製作完成，效果不錯，筆者用電場強度計及克難式的遠距功率比較，測得約 10dBi 的增益值，在市區及郊區的實測效果很滿意。

圖一的 a 部份是電波發射元件，b 部份是 1/4 波長阻抗匹配，c 部份則是平衡匹配元件。

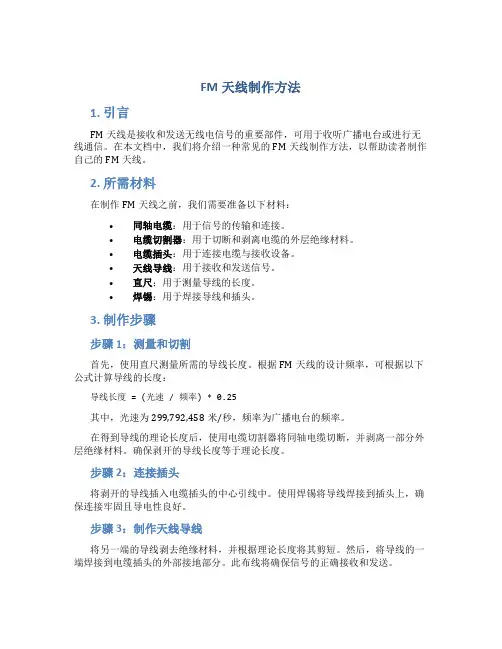

FM天线制作方法1. 引言FM天线是接收和发送无线电信号的重要部件，可用于收听广播电台或进行无线通信。

在本文档中，我们将介绍一种常见的FM天线制作方法，以帮助读者制作自己的FM天线。

2. 所需材料在制作FM天线之前，我们需要准备以下材料：•同轴电缆：用于信号的传输和连接。

•电缆切割器：用于切断和剥离电缆的外层绝缘材料。

•电缆插头：用于连接电缆与接收设备。

•天线导线：用于接收和发送信号。

•直尺：用于测量导线的长度。

•焊锡：用于焊接导线和插头。

3. 制作步骤步骤1：测量和切割首先，使用直尺测量所需的导线长度。

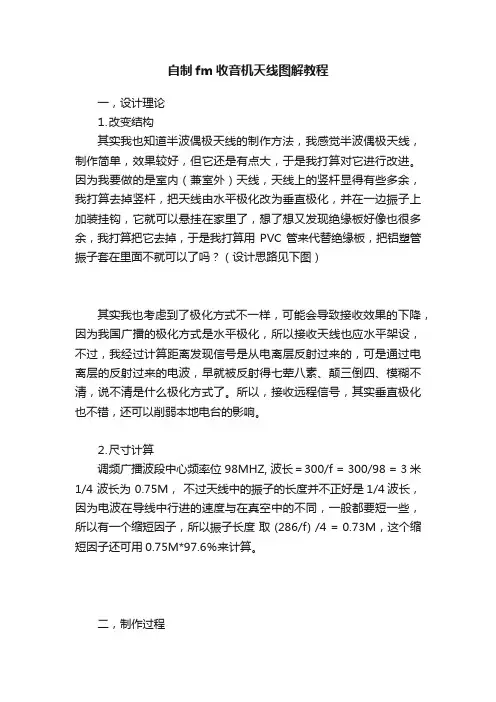

根据FM天线的设计频率，可根据以下公式计算导线的长度：导线长度 = (光速 / 频率) * 0.25其中，光速为299,792,458米/秒，频率为广播电台的频率。

在得到导线的理论长度后，使用电缆切割器将同轴电缆切断，并剥离一部分外层绝缘材料。

确保剥开的导线长度等于理论长度。

步骤2：连接插头将剥开的导线插入电缆插头的中心引线中。

使用焊锡将导线焊接到插头上，确保连接牢固且导电性良好。

步骤3：制作天线导线将另一端的导线剥去绝缘材料，并根据理论长度将其剪短。

然后，将导线的一端焊接到电缆插头的外部接地部分。

此布线将确保信号的正确接收和发送。

步骤4：测试和优化在完成天线制作后，将插头连接至FM收音机或其他接收设备。

打开设备，并调谐到目标频率，测试天线的接收效果。

根据实际效果，可以微调导线长度以优化天线性能。

4. 注意事项在制作FM天线时，请注意以下事项：•使用合适频段的同轴电缆，以确保信号的良好传输。

•焊接导线和插头时要小心，确保连接牢固而不容易松脱。

•在制作和测试过程中要小心操作，避免对天线和设备造成损坏。

•根据所在地的法规和规定，合法使用FM天线，并遵守当地的无线电通信规章制度。

5. 结论通过本文档介绍的制作方法，读者可以制作自己的FM天线。

制作FM天线不仅能够提高接收效果，还可以更好地探索和体验无线电通信的乐趣。

2米四单元和0.7米十二单元天线制作(DIY)随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。

目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。

如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。

《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。

首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。

25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。

Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。

下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。

按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。

如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。

把60CM长的角铁按图示尺寸做成“L”型（直角形）。

自制无线路由器定向天线的简单方法与步骤自制无线路由器定向天线的简单方法与步骤用罐头盒制作天线－准备工具工欲善其事必先利其器。

我们需要准备的工具有：电钻、锯、电烙铁、锉、砂纸、美工刀。

假设没有电钻和锯也没关系，找一把锋利的大剪刀也一样能干活；锉可以用砂纸来代替，200或400目砂纸都可以。

电烙铁恐怕是必不可少的工具，假设你实在不想自动动手焊接，那么在卖无线接插件的地方通常都会提供焊接效劳，不过手工费可能比你买的配件还要高。

用罐头盒制作天线－准备材料罐头盒子在这个部件的准备上，其实没有什么严格的规格要求。

通常情况下，尽量使用长一些和大一些的金属罐头盒。

在开始改造前，最好将上面的标签撕掉并清理干净，我们使用的是一个雀巢咖啡的马口铁罐头。

铜线铜线是用来作为天线使用。

不用很多，大概有5厘米就足够了。

我们使用的铜线是从1平方单只铜电线中剥出来的，正好可以严密地插入接头中。

绝缘胶布在天线的制作过程中会将罐头盒截掉一部分，即便使用锉、砂纸打磨后，断口是非常锋利的。

使用绝缘胶布将罐头锋利的边缘部分包裹起来，会让你的制作过程更为平安。

馈线天线与无线接入点之间需要使用50欧馈线连接。

根据品牌、质量的不同，馈线的价格也相差很多。

好一些的大概要80元一米，一般的约40元一米，北京的话在知春路上的电子市场里面可以找到很多销售馈线的摊位。

假设天线与无线设备之间的间隔较远，那么最好还是买贵点的馈线，其信号损耗会小点。

假设买不到馈线，那么也可以使用75欧电视同轴电缆代替，在间隔不远的前提下也凑合能用。

接头我们使用这几个器件连接天线与无线设备。

在知春路上的电子市场里可以很容易地买到各种接头。

购置时最好把无线路由器的天线带上，当场挑选适宜的接头，或者直接带上我们的杂志去按图索骥。

热缩套管使用热缩套管来处理馈线与连接元件的接头会更美观而且结实一些，不用也没什么关系。

用罐头盒制作天线－步骤根据计算公式来确定罐头盒需要截断的长度，以及为安装接收元件而需开孔的位置。

简易天线的制作方法
1 DIY简易天线的制作
近来疫情影响下，许多人都有机会自己制作DIY的天线。

DIY简易天线的制作其实是在家做的，总的来说是利用市售电缆与部件制作而
成的接收器，使用者只需花上一点功夫，就可按照计划接收一些不同
的电台。

1.1 材料准备
要实现DIY简易天线的制作，首先，需要准备一些材料，其中包括：耐压线、耳机电缆
等类型的线材；一块透明塑料板、六种不同尺寸的穿孔盒等铁件
零件；以及一根长约2米的四芯电缆、一双螺丝刀等基础工具。

1.2 构建安装
接着，DIY需要开始组装及安装。

步骤有：将四芯的电缆进行断开；将散装的五种线材，以及耐压线这六条线排成一排，并将其穿过穿孔盒；接下来，将它们接到底板上；最后将电缆插入螺丝刀切开物中，
达成终点。

1.3 测试与使用
当你组装完毕之后，就可以进行测试、使用这个DIY简易天线了。

使用一台调谐器，你可以通过简易天线可以接收到低频段内短波广播、FM收音机及AM广播专用波段内的节目等等。

DIY简易天线的制作，尽管看起来有点复杂，但只要跟着步骤操作，还是很简单的。

除了能接收一些不同的电台，简易天线可以让你拓展
自己的DIY技能，更在众多工具之外实现一些有趣的构思。

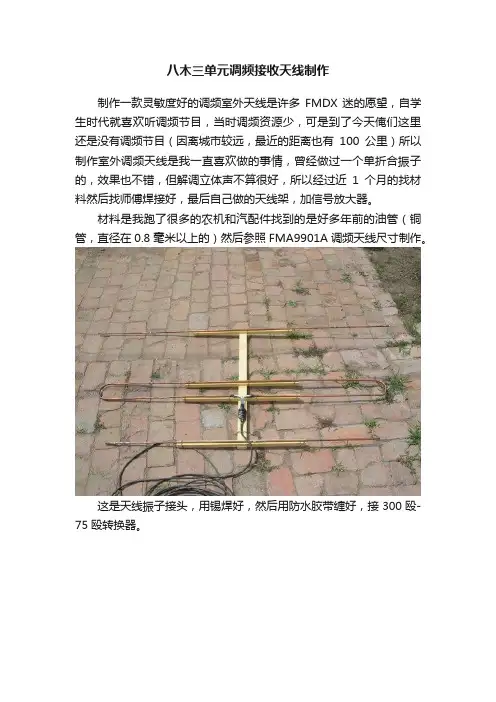

八木三单元调频接收天线制作
制作一款灵敏度好的调频室外天线是许多FMDX迷的愿望，自学生时代就喜欢听调频节目，当时调频资源少，可是到了今天俺们这里还是没有调频节目（因离城市较远，最近的距离也有100公里）所以制作室外调频天线是我一直喜欢做的事情，曾经做过一个单折合振子的，效果也不错，但解调立体声不算很好，所以经过近1个月的找材料然后找师傅焊接好，最后自己做的天线架，加信号放大器。

材料是我跑了很多的农机和汽配件找到的是好多年前的油管（铜管，直径在0.8毫米以上的）然后参照FMA9901A调频天线尺寸制作。

这是天线振子接头，用锡焊好，然后用防水胶带缠好，接300殴-75殴转换器。

以下是装在房顶的天线，还算漂亮吧？
这是天线的尺寸。

天线接好后试机，方向性较以前的单个振子强，立体声分离效果很不错。

超简单成功的无线网卡天线制作详细方法图解生活DIY | 电子/ 2015-03-07 / 嘻哈卡/ 78228℃猜你喜欢：如何整理电线整理电线小妙招幼儿画简笔画作品《天线宝宝人物简笔画DIY手工制作精美的毛线南瓜令人欢创意DIY毛线团制作蜘蛛网吊灯挂饰简简单个性的毛线网兜鸡蛋挂饰制作教程圣诞节天使立体圣诞贺卡图纸模版与制作天秤座立体贺卡手工制作模版绣花线装饰网状笔筒办公用品的DIY如何做饰品用毛线和纽扣DIY的小清易拉罐电视天线的手工制作- Ope发布几个成功的定向天线，希望大家也能制作成功，这次的天线主要特点就是简单，保证看了就可以制作，首先来一个距离的超远定向天线制作方法。

材料：白铁皮、2.5的电线铜丝、3馈线、SMA接头(3线用)、铆钉、小铁管1根（我用的是12的膨胀螺丝上拔下的）工具：剪刀、钢丝钳、150W电烙铁、螺丝刀等、铆钉枪、电钻！具体制作情况大家可以参考以下图片，首先把白铁皮向这个样子剪好，铆钉打上！毛胚做好了之后把多余的剪掉！把膨胀螺丝的小铁管下从破的地方打开敲平把小铁管用铆钉定在中心位子由于做到这一步，做的太专心了。

忘记拍了郁闷！把铜丝弯好焊上去就OK！下面的就是用的测试设备，100MW无线AP裸板现在没在使用天线的信号接上我这天线的信号图相隔4办公室的信号图呵呵，这款无线网卡天线的测试结果还是比较满意的！估计搞到室外测试效果会更好一些PCMCIA无线网卡信号放大天线下面是拆开以后的无线网卡的样子最简单的方法，就是把天线的馈线的芯线和屏蔽线直接焊在网卡的PCB板上，这样能最小限度地减小信号的衰减。

方法如下图：但是直接焊线在网卡的PCB板上有一个问题，当你外出时，总不可能拿着网卡和天线一起走吧？！所以，为了方便外出携带，我在网卡的PCB板上加装一个SMA接口的天线母座。

网卡背面效果首先，把SMA座的图纸打印一张透明胶片上，剪下来，贴到PCB板上，如下图：刮开PCB板背后的铜皮。

自己动手制作路由器2.4G定向天线2012-04-04 00:05本站整理Emmanuel字号：A+|A-2.4GHZ本身就是高频要求制作精度高，如果您动手能力差的话还是不要做的好许多网友看到网上的制作资料就急不可耐的去找材料，然后加班加点的制作。

等做出了天线发现效果不怎么样，或出了这样和那样的问题，才肯坐下来继续研究资料。

其实你大可研究好了再做，网上的图纸各种各样，你知道它的材料吗？因为它来自世界各地。

缩短率，平衡-不平衡转换，原理，构造，阻抗匹配等。

最起码得先了解些原理吧，比如有个网友做了个双菱形的感觉效果不怎么好就想再做个4菱形的，尺寸和原来的一样结果做出来了增益没有高，减益倒高了不少，因为双菱形的阻抗和4菱形的根本不一样。

无线系统的天线长度通常是使用频率波长的1/4，2.4Ghz由于频率高，波长当然就短，所以天线自然就特别短，因此使用 2.4Ghz系统当然就再不需要传统那样长长的拉杆天线了。

单一菱形四条边：每一边长 1/4 波长，单个菱形全长 1个波长，有些人会计入缩短系数(根据线径粗细0.96-1.05)，所以有这么多值跑出来，最好自己计算。

频率为2.4GHZ的波长是12.5cm ，2.4G波长=3*108/2.4？….*109=0.125m=12.5cm，根据频点可得不同长度。

如2.45G频率的波长12.24厘米，1.5mm铜丝的缩短系数0.96，则边长=波长*缩短系数/4=29.39毫米反射板的宽度应大于12.5CM，取140MM也是合理的，但不要太大了，能有个弧度最好为了减少杂波干扰,前面还可以制作一个挡板，过滤掉波长为几十毫米以下的杂波，当然这个工艺性要求较高，省去也是可以的。
