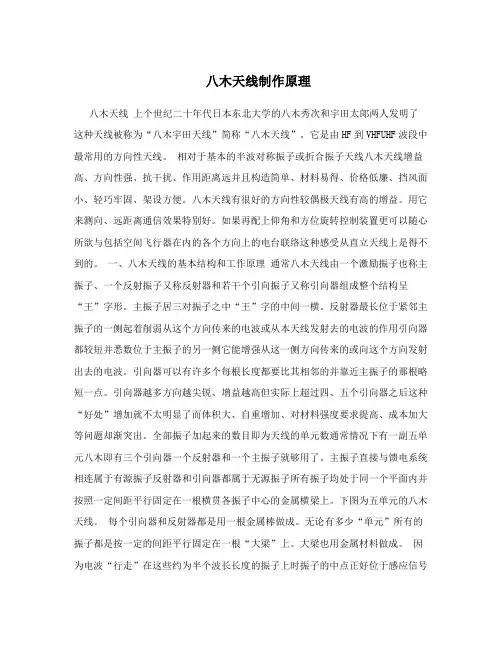

2.4G八木天线的制作方法
好长时间没有上来更新了。一则单位事儿多，没空；二则，自己心情也不太好，没兴致。上周查单子时突然发现家里的ADSL快到期了，想想邻居家里的AD是2M的，自己用不了怪可惜的，不如我跟他合用，但是距离太原，无法拉网线，从网上得知可以用无线路由器及无线网卡组件无线局域网，时间长距离的无线传输，于是在网上查找资料，研究可行性。网上这方面的资料还真不少，但是国内的资料大部分都是照抄国外的，于是直接上国外网站查找，国外无线电爱好者对于2.4G的网络研究比国内要早好多年，因此各种数据比较准确，图纸资料也比较全。2.4G的定向天线有很多种:罐头盒式，反射板式，八木天线，卫星天线，裂隙天线，螺旋天线，以及厨房用具的简单天线。根据天线的制作难易程度以及取材方面考虑，罐头盒式和反射式太简单，厨房用具的那些玩玩倒可以不实用，螺旋天线还要分左旋和右旋，卫星天线和裂隙天线太专业，手工制作不现实。最后决定制作八木天线，虽然要求精度也很高，制作精度要求不低于0.1MM，但是取材和工艺还是能满足的。
第一步选材；根据图纸计算材料，1根12MM的有机玻璃棒，市场上没有12.7MM的，这个尺寸没有问题。直径3.3的铜棒，宽4MM厚1MM的铜条，50欧--5的电缆，虽然比不上--7的电缆，但是只需要1米，效果还是能保证的。由于没有3.3的规格的铜棒，只好用3.2的铜焊条挂上一层焊锡，尺寸比较接近了。
第二步钻孔：给有机玻璃棒上钻15个孔，根据图纸用游标卡尺在有机玻璃棒上画好线，标注好孔位置，这一步很关键，孔的位置将直接影响到后续的工艺精度，钻孔时也要注意，要用台钻，一气呵成，保证所有孔在一条直线上，孔的间距要满足尺寸要求，并且孔的垂直度要保证，否则装上振子后就会发现振子不在一个平面上了。钻头用3.2MM的。
第三步制作振子：根据图纸用钢锯将振子裁好，注意尺寸稍微留长一点，然后用锉刀和砂轮将振子长度调整到标准尺寸，要求精度不小于0.1MM。主振子用铜条打磨弯形挂锡，焊上电缆待用。
第四步安装振子：由于孔是3.2MM多一点的，振子也是3.2MM多一点，因此有些振子安装上后会发现松动，无法固定在孔内，这是可以将振子上再挂点锡，用锉刀修磨到能紧配安装。主振子安装时要求距离第一个振子的位置要固定，上下位置也要固定，但是还不用用任何金属材料来固定，我是用短有机玻璃棒根据振子尺寸锯上缺口，使主振子卡在两个振子之间。
第五步装外壳：根据天线的尺寸使用相应的PVC管将之套入，两头用PVC堵头封住，电缆孔用密封胶封住。
到此为止，一个2.4G的八木天线算是大功告成，据说增益能达到15dbi，剩下的事儿就是用设备调试了。
因为还没有相中合适的设备，所以实验还要过几天做。先把部分照片放上，完全是个人爱好，不正之处欢迎拍砖。
材料
工具
总
来个特写
两个都做好了
请参阅图纸
