1、工作电源自动切换回路：处在在自动工作回路的时候，转换开关3－4，7－8接点闭合，在I工作电源通过K1、K2中间继电器常开接点，K1、K2中间继电器监视I、II段交流的电压回路，当I、II交流正常时继电器动作，到达KL锁扣继电器常闭触点，到达KMM2交流接触器常闭触点，在KMM2退出运行时起动KMM1交流接触器，并起动KT8时间继电器，完成回路的接通。
2、工作电源相序故障信号回路：从KMM1或KMM2触点到FU2保险到KP相序继电器接点，正序继电器动作，通过KP接点到达KT8、KT9的延时接点接通KL继电器，信号灯经KL常开接点连通。
22回路为复归回路。
3、风扇电动机手动控制回路：切换到手动起动位置，STP的1－2接点连通，起动KT1与K5，并通过KT1的延时接点起动K6，K5、K6的常开接点串入电机起动回路中，通过自动开关S1——K5常开触点——EHF1～7热继电器常闭接点——交流接触器KM1～7，于是就起动MF1～MF7。
K6则起动MF8～MF14变压器风扇。
4、风扇电动机按主变温度起动、风扇电动机按主变负荷电流起动回路：通过信号温度计，达到主变温度起动条件时，1、2触点接通起动中间继电器K9；通过电流继电器FA1，达到主变起动负荷时，FA1触点接通，起动时间继电器KT4，通过时间继电器的延时触点，接通K9。
在风扇电动机自动控制回路中，K9的常开触点闭合，起动KT1、K5，通过KT1的延时，起动K6，就起动了风扇电机回路。
5、油泵的起动回路起动的是中间继电器K7和K8。
6、风扇电动机故障信号回路：风扇的中间继电器K6起动后，常开接点起动K11，，K11的触点闭合，入交流接触器KM1～KM14有故障，，故障信号灯亮，并接通时间继电器KT6。

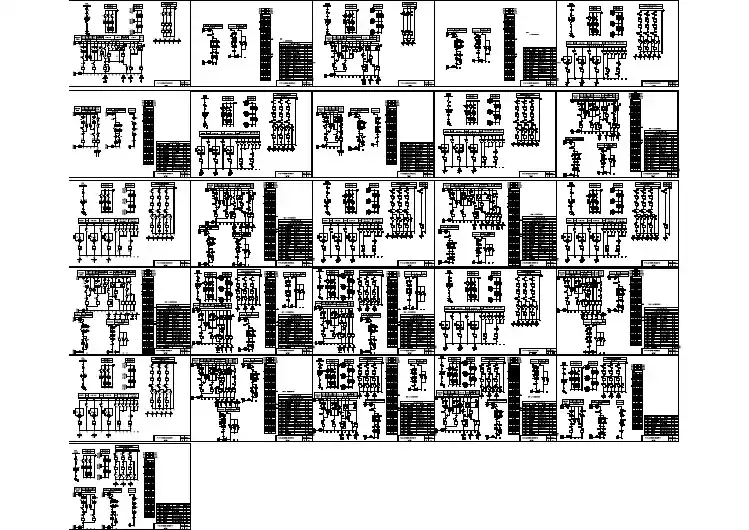

电气二次接线图内容、分类、图形符号、原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
归总式原理图习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
主变冷却器二次系统图解析一、背景：某天然气发电有限公司配置#4台强迫导向风冷双绕组主变压器，每台变压器设置有5组冷却系统，每组冷却系统配备3台风扇、一台潜油泵，供主变运行时冷却，带走热量作用，从而确保主变油温及绕组温度在规定的范围内运行。
主变冷却系统对主变运行起到非常重要作用，因此我们有必要对其二次回路进行深入学习、并掌握，便于在发生冷却器故障时能够更好进行处理，及时恢复，确保主变安全运行。
二、二次图解析：2.1电源切换回路：该回路为两路电源备投控制回路，当工作路失电时备用回路自动投入运行。
冷却器电源一、二分别来自380V MCCA、MCCB段，QF8、QF9分别是两路电源的L3相。
KV1/KV2分别为电源I/电源II的监视器，当电源正常时，其常开触点KV1/KV2闭合。
SA1为电源切换开关，当切至电源I时，①②接通，⑤⑥接通，当电源I正常时，继电器KA1得电，其常开辅助触点KA1(5-9间)闭合，常闭辅助触点KA1(8-6间）断开，交流接触器KM2处于失电状态，其常闭辅助触点KM2(9-11间)闭合，使得交流接触器KM1得电，其常开辅助触点KM1闭合，向主变冷却器供电，一旦电源I失电，继电器KA1及交流接触器KM1均失电，其常闭触点KA1(8-6间)、KM1（10-12间）闭合，使得交流接触器KM2得电，其辅助触点KM2吸合，继续向主变冷却器供电；当SA1切至电源II时，③-④接通，⑦-⑧接通，原理一样；而当SA1切至“0”停止位置时，均不通，主变冷却器会失电全停。
2.2冷却器控制方式回路：K1/K2/k3/K4/K5分别为#1-#5号冷却器故障输入信号继电器，当任一组冷却器潜油泵热偶动作、或冷却风扇电机（3个中任一个）热偶动作，或对应冷却器电源开关跳闸时，故障信号线圈K1-K5得电，辅助接点闭合，发冷却器故障信号输出得电。
SA为就地、远方转换开关，正常我们是切至“就地”控制，“远方”控制未用，停止位置时当切至就地时，上面接通，才能就地进行冷却器切换操作；而当切至“远方”控制时，下面接通，上面断开，则有可能导致主变冷却器控制回路断开，冷却器全停的隐患。
1、图E-103为直流母线电压监视装置电路图，请说明其作用。
答：直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。
答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。
），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
