（一）施工要点1、结构层清理结构层，表面轻度浇水润湿2、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体有：1）找平层设置分格缝，防止找平层开裂引起防水层开裂，分格缝间距6m，缝宽20mm，并嵌填密封材料。
2）找平层转角处抹成圆弧开，其半径不小于50mm。
3）水落口周围与屋面交接处，做密封处理，防水涂层伸入落口的深度不小于50mm。
3、SBS改性沥青防水卷材隔气层4、挤塑聚苯乙烯板保温层60厚块保温层，要铺设均匀，连接紧密。
5、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体见隔同层下的找平层。
6、SBS改性沥青防水卷材防水层具体见上人屋面防水层处理方法7、最薄处20厚1:3水泥砂浆卧瓦层根据设计要求，保证卧瓦层厚度≥20，且内配钢筋网Φ6@500×5008、西班牙瓦铺贴（二）施工前的准备工作1、山墙上的人字板高度，应与挂瓦条的背面一般高。
2、在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。
3、清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
4、灌好钢筋水泥檐口翼，并修抹整齐。
（三）挂瓦条安装1、先在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为4cm。
挂瓦条规格不小于25×25mm，在开放式及木板铺设屋面上要有油毡衬垫，且至少伸过屋脊顶处150mm。
2、中间部分：从第一根挂瓦条开始往下，每间隔332mm-356mm便装挂瓦条(要求详见技术要点之“挂瓦间距”)。
确保面瓦用量不少于9.5片／平方米。
3、安装檐口最后一根挂瓦条：让它紧贴着檐边，高度跟檐口压板齐，但须比其它挂瓦条高出一寸。
屋面瓦瓦工法王金磊完成单位：北京崇建工程有限公司申报时间：2012年12月目录1前言................................................................... 错误!未指定书签。
2工程特点 ............................................................... 错误!未指定书签。
3适用范围 ............................................................... 错误!未指定书签。
4工艺原理 ............................................................... 错误!未指定书签。
5施工工艺流程及操作方法................................................... 错误!未指定书签。
5.1屋面瓦瓦施工工艺 .................................................. 错误!未指定书签。
5.1.1基层处理→铺60厚聚氨酯保温板→做找平层→3+4SBS卷材防水→防水保护层→绑扎φ6钢筋网片（200×200）→审瓦、粘瓦→号垄、排钉瓦口→按屋面不同形式挑脊→冲垄→瓦檐头花边瓦→瓦底瓦→瓦盖瓦→夹腮→刷浆................................................................... 错误!未指定书签。
5.2屋面瓦瓦施工工序 .................................................. 错误!未指定书签。
.......... 错误!未指定书签。
图3钢筋网片绑扎...................................................... 错误!未指定书签。
瓦屋面施工工艺施工要点：1.结构层要清理干净，并轻微浇水润湿。
2.20厚1:3水泥砂浆找平层的作用是为隔气层或防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜或防水膜而起到隔气或防水作用。
施工时要注意找平层的平整度，设置分格缝，转角处抹成圆弧开，水落口周围与屋面交接处做密封处理，防水涂层伸入落口的深度不小于50mm。
3.SBS改性沥青防水卷材隔气层和防水层，施工方法见上文。
4.60厚块挤塑聚苯乙烯板保温层要铺设均匀，连接紧密。
5.20厚1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。
施工时要注意找平层的平整度和细部构造做法。
6.最薄处20厚1:3水泥砂浆卧瓦层，根据设计要求，保证卧瓦层厚度≥20，且内配钢筋网Φ6@500×500.7.西班牙瓦铺贴。
施工前的准备工作：1.山墙上的人字板高度应与挂瓦条的背面高度一般。
2.在铺设屋面瓦之前，需要沿排水沟（斜沟）装置好水槽及其它通道。
3.清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
4.灌好钢筋水泥檐口翼，并修抹整齐。
挂瓦条安装：1.先在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为4cm。
挂瓦条规格不小于25×25mm，在开放式及木板铺设屋面上要有油毡衬垫，且至少伸过屋脊顶处150mm。
2.中间部分：从第一根挂瓦条开始往下，每间隔332mm-356mm便装挂瓦条。
确保面瓦用量不少于9.5片／平方米。
3.安装檐口最后一根挂瓦条，让它紧贴着檐边，高度跟檐口压板齐，但须比其它挂瓦条高出一寸。
4.挂瓦条的连接点应放在顺水条的中线上，并要相互错开。
5.用卡条调整挂瓦条，使各行均匀、平齐。
必要时，只能转动顺水条来调节，而不应轻易斧削挂瓦条。
屋面瓦的安装：1.从屋檐右下角开始铺第一张瓦，自右向左排列，至铺满第一排，注意左右两端的瓦片，必须保持在瓦楞突起的部位。

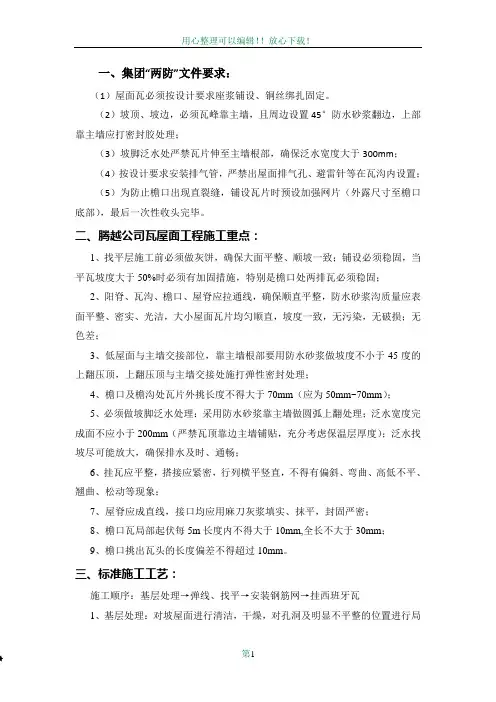

一、集团“两防”文件要求：（1）屋面瓦必须按设计要求座浆铺设、铜丝绑扎固定。
（2）坡顶、坡边，必须瓦峰靠主墙，且周边设置45°防水砂浆翻边，上部靠主墙应打密封胶处理；（3）坡脚泛水处严禁瓦片伸至主墙根部，确保泛水宽度大于300mm；（4）按设计要求安装排气管，严禁出屋面排气孔、避雷针等在瓦沟内设置；（5）为防止檐口出现直裂缝，铺设瓦片时预设加强网片（外露尺寸至檐口底部），最后一次性收头完毕。
二、腾越公司瓦屋面工程施工重点：1、找平层施工前必须做灰饼，确保大面平整、顺坡一致；铺设必须稳固，当平瓦坡度大于50%时必须有加固措施，特别是檐口处两排瓦必须稳固；2、阳脊、瓦沟、檐口、屋脊应拉通线，确保顺直平整，防水砂浆沟质量应表面平整、密实、光洁，大小屋面瓦片均匀顺直，坡度一致，无污染，无破损；无色差；3、低屋面与主墙交接部位，靠主墙根部要用防水砂浆做坡度不小于45度的上翻压顶，上翻压顶与主墙交接处施打弹性密封处理；4、檐口及檐沟处瓦片外挑长度不得大于70mm（应为50mm~70mm）；5、必须做坡脚泛水处理：采用防水砂浆靠主墙做圆弧上翻处理；泛水宽度完成面不应小于200mm（严禁瓦顶靠边主墙铺贴，充分考虑保温层厚度）；泛水找坡尽可能放大，确保排水及时、通畅；6、挂瓦应平整，搭接应紧密，行列横平竖直，不得有偏斜、弯曲、高低不平、翘曲、松动等现象；7、屋脊应成直线，接口均应用麻刀灰浆填实、抹平，封固严密；8、檐口瓦局部起伏每5m长度内不得大于10mm,全长不大于30mm；9、檐口挑出瓦头的长度偏差不得超过10mm。
三、标准施工工艺：施工顺序：基层处理→弹线、找平→安装钢筋网→挂西班牙瓦1、基层处理：对坡屋面进行清洁，干燥，对孔洞及明显不平整的位置进行局部修补。
2、弹线：按照施工图，用墨线弹出横向铺瓦的间距，起始位置为从檐口开始，原则上控制最底一块瓦挑出屋檐5~7cm，然后从底部向上弹线，弹线位置比挂瓦孔高约4~6cm，尽量在有效尺寸容许差内调整到不切瓦为原则。
（一）施工要点1、结构层?清理结构层，表面轻度浇水润湿?2、水泥砂浆找平层?20厚1:3水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体有：?1）找平层设置分格缝，防止找平层开裂引起防水层开裂，分格缝间距6m，缝宽20mm，并嵌填密封材料。
?2）找平层转角处抹成圆弧开，其半径不小于50mm。
?3）水落口周围与屋面交接处，做密封处理，防水涂层伸入落口的深度不小于50mm。
?3、SBS改性沥青防水卷材隔气层4、挤塑聚苯乙烯板保温层?60厚块保温层，要铺设均匀，连接紧密。
?5、水泥砂浆找平层?20厚1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体见隔同层下的找平层。
?6、SBS改性沥青防水卷材防水层?具体见上人屋面防水层处理方法?7、最薄处20厚1:3水泥砂浆卧瓦层?根据设计要求，保证卧瓦层厚度≥20，且内配钢筋网Φ6@500×500?8、西班牙瓦铺贴?（二）施工前的准备工作?1、山墙上的人字板高度，应与挂瓦条的背面一般高。
?2、在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。
?3、清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
4、灌好钢筋水泥檐口翼，并修抹整齐。
?（三）挂瓦条安装?1、先在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为4cm。
挂瓦条规格不小于25×25mm，在开放式及木板铺设屋面上要有油毡衬垫，且至少伸过屋脊顶处150mm。
?2、中间部分：从第一根挂瓦条开始往下，每间隔332mm-356mm便装挂瓦条(要求详见技术要点之“挂瓦间距”)。
确保面瓦用量不少于9.5片／平方米。
?3、安装檐口最后一根挂瓦条：让它紧贴着檐边，高度跟檐口压板齐，但须比其它挂瓦条高出一寸。
