工业厂房大跨度屋面板安装施工工法一、前言工业厂房大跨度屋面板安装施工工法是一种用于安装工业厂房屋面板的施工方法。

该工法不仅具有高效、快速的优点，而且可以保证施工质量和安全。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面详细介绍该工法。

二、工法特点工业厂房大跨度屋面板安装施工工法具有以下特点：1. 高效快速：该工法使用机械化设备进行施工，能够实现快速、高效的施工进度。

2. 节约成本：该工法使用的材料成本低，施工过程简化，可以大幅度降低施工成本。

3. 施工质量可控：该工法使用现代化的施工设备，施工质量可以得到有效控制，减少瑕疵和质量缺陷的产生。

三、适应范围工业厂房大跨度屋面板安装施工工法适用于各类工业厂房、物流仓储大跨度屋面板的安装。

尤其适用于多层工业厂房屋面板的施工，可以有效提高施工效率。

四、工艺原理该工法的基本原理是通过机械化设备将屋面板按照设计图纸的要求进行安装。

施工工法与实际工程之间的联系紧密，采取了一系列技术措施，如使用大型吊装设备进行材料输送、采用先行装配的方法等，以提高施工效率和质量。

五、施工工艺该工法的施工工艺主要包括以下几个阶段：1. 准备工作：包括现场勘测、方案设计、材料采购等。

2. 基础施工：包括地基处理、预制板安装等。

3. 屋面板安装：包括屋面板组装、吊装、固定等。

4. 检验验收：对屋面板进行检测和验收。

5. 收尾工作：包括清理现场、材料回收等。

六、劳动组织工业厂房大跨度屋面板安装施工工法的劳动组织主要包括项目经理、施工队长、技术员、施工工人、安全员等角色。

通过合理的分工合作，确保施工流程的正常进行，并保证施工质量和安全。

七、机具设备该工法所需的机具设备主要包括大型吊装机、屋面板组装设备、电动工具等。

这些机具设备具有各自的特点、性能和使用方法，通过合理使用，可以提高施工效率和质量。

八、质量控制为了保证施工的质量达到设计要求，工业厂房大跨度屋面板安装施工工法采取了一系列的质量控制措施。

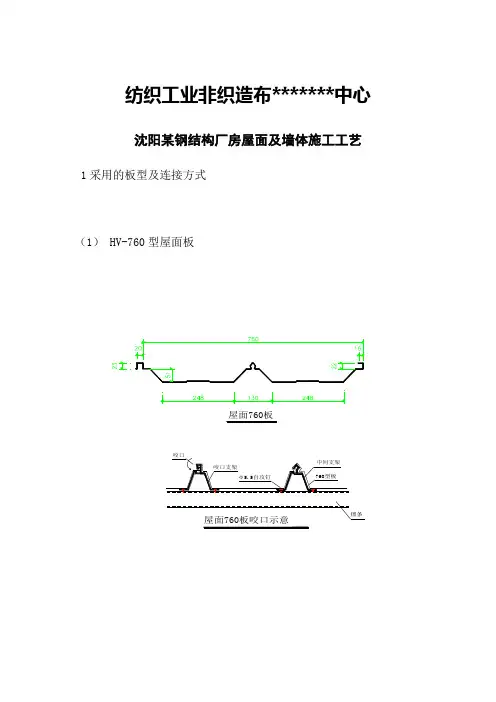

纺织工业非织造布*******中心沈阳某钢结构厂房屋面及墙体施工工艺1采用的板型及连接方式（1） HV-760型屋面板压型板型号有效覆盖宽度展开宽度用途HV-760 760mm 1000mm 咬合式屋面说明: 760型屋面板采用180度咬口连接, 避免了屋面漏雨现象的发生, 同时采用可滑动支架, 有效的避免了因温差结构伸缩对屋面板产生的破坏。

（2）YX-12-900型墙板墙面900板墙面900板节点示意压型板型号有效覆盖宽度展开宽度用途YX-12-900 900mm 1000mm 内层屋面板内层墙板说明: YX-12-900墙板具有良好的承载能力；可靠的连接方式, 较大的板材利用系数, 美好的外观。

（3）YX-30-870墙板2.生产制作工艺及质量控制点:板材制作:制作工艺原则：一般情况下首先根据设计图纸要求选定相应的生产设备, 然后根据加工宽度及运输条件, 以顺坡方向搭接次数最少（即生产长板）为原则进行排版及下料制作。

主要流程为: 原材料入库检验→制作工艺方案确定→开卷、分料→轧制→检验→包装检验内容:成型后的压型钢板不得有裂纹: 漆膜应无裂纹、剥落等缺陷。

成型板长度的容许偏差不应大于±7mm,横向剪力差不应大于5mm。

压型板截面尺寸的容许偏差不应超过以下限值:压型板应按材质、板型规格分别堆放, 压型钢板上不得堆放重物, 且应避免污染。

3.彩板泛水收边的制作制作工艺: 材料选择→分条切割→弯折→检验→包装入库。

检查内容:根据设计图纸要求, 计算展开宽度与裁剪宽度是否相等。

弯折角度及尺寸是否满足设计要求。

检查彩板配件表面是否在划痕 , 表面漆膜有无划伤、剥落现象。

应分类包装外覆保护膜, 以免运输时划伤。

彩钢板堆放时底部要垫平, 应平放并有一定倾斜度。

4墙面系统主要部分施工节点型式如下图, 板型及板厚经业主确认后确定：5吊装（1）屋面板的吊装: 应根据现场的具体情况选择较为理想的吊装方法, 一般采用方法为, 根据屋面高度及彩板长度, 用多根8#钢线做运送彩板滑道, 并根据彩板重心选好滑道距离（其滑线间距不大于2.5m）及吊装位置后, 滑道一端紧固在檐檩上, 另一端锚固在地面上（其倾斜角度在45(-60(间）, 用人工将板送入滑道用绳捆好, 上面用人工拽至屋顶进行铺装。

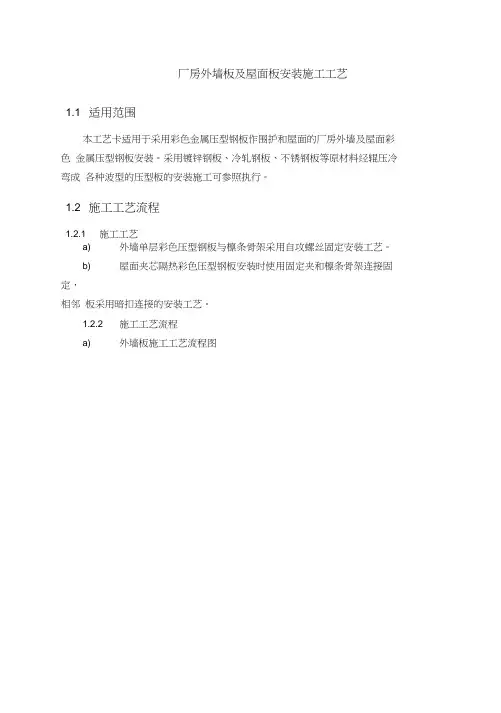

厂房外墙板及屋面板安装施工工艺1.1 适用范围本工艺卡适用于采用彩色金属压型钢板作围护和屋面的厂房外墙及屋面彩色金属压型钢板安装。

采用镀锌钢板、冷轧钢板、不锈钢板等原材料经辊压冷弯成各种波型的压型板的安装施工可参照执行。

1.2 施工工艺流程1.2.1 施工工艺a) 外墙单层彩色压型钢板与檩条骨架采用自攻螺丝固定安装工艺。

b) 屋面夹芯隔热彩色压型钢板安装时使用固定夹和檩条骨架连接固定，相邻板采用暗扣连接的安装工艺。

1.2.2 施工工艺流程a) 外墙板施工工艺流程图b) 屋面板施工工艺流程图1.3 主要施工工艺质量控制要求1.3.1 材料要求a) 金属板材墙面、屋面所使用的压型钢板和辅助材料、密封材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

b) 材料进场后应进行外观质量检查和抽样复验，不合格的材料不得在墙面、屋面中使用。

c) 压型钢板进场后应进行外形尺寸和外观质量检查，并应符合下列要求：1) 压型钢板表面清洁、色泽均匀、无明显手感凹凸、波型一致；2) 切口整齐、平直，无裂纹和扭翘；3) 有涂层的压型金属板，涂镀层不应有肉眼可见的裂纹、剥落和檫痕等陷；4) 屋面板有隔热材料时，钢板与隔热材料粘结牢固，无撕裂、剥落；夹板靠边无胶区的宽度不大于35mm。

d) 合成高分子密封材料的外观质量应符合下列要求：1) 密封材料呈均匀膏状物；2) 密封材料无结皮、凝胶或不易分散的固体团状。

物理性能，其物理性能应符合GB50207-2002 《屋面工程质量验收规范》表 A.0.3-2 款的质量指标的规f) 成型海绵堵头、通长密封条的型号、规格及性能应符合设计和产品质量的要求。

g) 彩色压型板装车、卸车都要做到轻拿轻放，严禁运输或搬运时单头在地上拖运；钢丝绳绑扎点必须采用角钢或橡胶衬垫护角加以保护彩板；h) 彩色压型板厂家加工制作成品后表面覆盖一层塑料薄膜加以保护, 压型金属板应堆放在平整、坚实、排水畅通的场地上。
