水表优缺点

水计量基础知识目录1水表基础知识 (2)1.1基本概念 (2)1.2水表的分类 (3)1.3各类水表的性能及优缺点比较 (5)1水表基础知识1.1 基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以3m/h 表示。

常用流量 (Q3) ：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量 (Q4) ：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值 1.25 倍于常用流量。

最小流量 (Q1)minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围： flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量 (Q2) ：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力 (PN) ：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如： PN1。

最大允许工作压力 (MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径 (DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如： DN15。

压力损失： pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度 (MAT)：maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

小口径水表选用指南一、概述水是生命之源，远古之始人类逐水草而居。

现代文明使人们可以享用清澈的自来水，甚至直接饮用的纯净水，随之水的正确计量成为必要。

1825年以来，发明和制造了成千上万种水表，现代化制造工艺、材料及电子技术促进了水表技术的进一步发展。

水表是记录流经封闭满管道中水流量的一种仪表，它是一种积算式速度流量计。

原理上是利用活动壁的容积室的机械作用或水流推动涡轮等活动元件，使之旋转以连续确定水流量。

水表具有结构简单、量程宽、使用方便、成本低廉等特点，在水资源日益紧张的今天，节水工作已受到世界各国政府的重视，水表作为节水环节中的计量器具和控制手段，得以迅速发展。

我国在有关文件中规定：生活用水要求每家每户装一个水表进行水的计量，并把水表定为强检计量器具之一，受国家技术监督部门的监督管理。

二、民用小口径水表的分类水表种类型式多种多样，其分类方法很多，一般有以下几种分类方法：⒈依据其作用原理可分为二类：实测式水表：又称容积式水表，以测量实际流经体积之水表；推理式水表：又称速度式水表，以测量水流速度而间接计量流经水量之水表。

容积式水表主要有旋转活塞式水表和圆盘式水表，在美国和原英联邦国家广泛应用。

其计量等级高，且性能稳定性好，但对水质要求高、成本高；速度式水表种类很多，一般内部有一个叶轮，受水流冲击旋转而计量，在大多数国家广泛应用。

其结构简单、生产工艺性好、成本低。

⒉依据其计数器型式可分之三类：湿式水表：计数器浸泡在水中、始动流量小、抗污性差；干式水表：计数器与水隔离、始动流量大、读数清晰；液封式水表：计数器读数部分采用特殊液体封装，与水隔离，始动流量小，读数清晰。

⒊按读数指示方式可分为指针式、数码式，指针数码组合式；旋翼式水表按进水口结构型式又分为分流束水表、单流束水表；按安装方式又分为水平式、垂直式；按使用温度又分为冷水表、热水表等。

⒋水表功能方面有防磁、双向、止回、分体式可旋转计数器、防拆卸、外调节等。

水计量基础知识目录1水表基础知识错误!未定义书签。

基本概念错误!未定义书签。

水表的分类错误!未定义书签。

各类水表的性能及优缺点比较错误!未定义书签。

水表基础知识基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h 表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值倍于常用流量。

最小流量(Q1)minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

水表的分类水表的品种很多，其分类方法也很多。

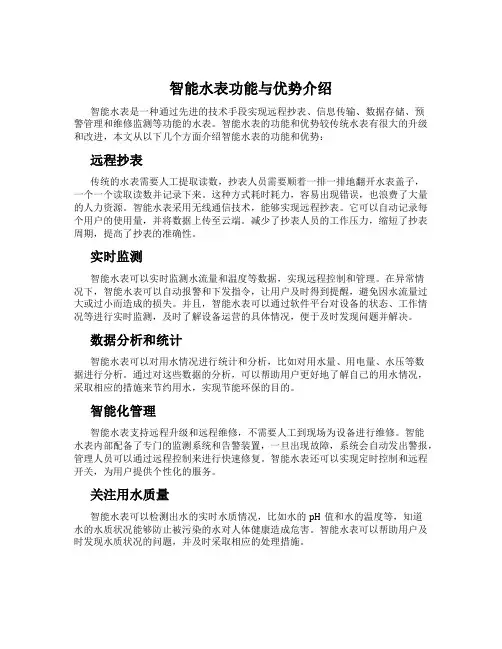

智能水表功能与优势介绍智能水表是一种通过先进的技术手段实现远程抄表、信息传输、数据存储、预警管理和维修监测等功能的水表。

智能水表的功能和优势较传统水表有很大的升级和改进，本文从以下几个方面介绍智能水表的功能和优势：远程抄表传统的水表需要人工提取读数，抄表人员需要顺着一排一排地翻开水表盖子，一个一个读取读数并记录下来。

这种方式耗时耗力，容易出现错误，也浪费了大量的人力资源。

智能水表采用无线通信技术，能够实现远程抄表。

它可以自动记录每个用户的使用量，并将数据上传至云端。

减少了抄表人员的工作压力，缩短了抄表周期，提高了抄表的准确性。

实时监测智能水表可以实时监测水流量和温度等数据，实现远程控制和管理。

在异常情况下，智能水表可以自动报警和下发指令，让用户及时得到提醒，避免因水流量过大或过小而造成的损失。

并且，智能水表可以通过软件平台对设备的状态、工作情况等进行实时监测，及时了解设备运营的具体情况，便于及时发现问题并解决。

数据分析和统计智能水表可以对用水情况进行统计和分析，比如对用水量、用电量、水压等数据进行分析。

通过对这些数据的分析，可以帮助用户更好地了解自己的用水情况，采取相应的措施来节约用水，实现节能环保的目的。

智能化管理智能水表支持远程升级和远程维修，不需要人工到现场为设备进行维修。

智能水表内部配备了专门的监测系统和告警装置，一旦出现故障，系统会自动发出警报，管理人员可以通过远程控制来进行快速修复。

智能水表还可以实现定时控制和远程开关，为用户提供个性化的服务。

关注用水质量智能水表可以检测出水的实时水质情况，比如水的pH值和水的温度等，知道水的水质状况能够防止被污染的水对人体健康造成危害。

智能水表可以帮助用户及时发现水质状况的问题，并及时采取相应的处理措施。

总结智能水表是未来智慧城市建设的一项重要技术。

它不仅可以帮助用户更好地掌握和理解自己的用水情况，并将信息传递至云端，更可以帮助城市实现动态监测和用水管理的目标。

各种直读水表的优缺点比较目前，市场上推出的直读水表有多种多样，从测量方式上看，有以下几种：脉冲累积式、电阻式、摄像式和光电式，而光电式又分为反射式和透射式。

从结构上讲又分为干式和湿式，而电阻式和光电反射式目前只能做成干式水表，而脉冲累积式、摄像式和光电透射式既能做成干式水表，也能做成湿式水表。

干式水表由于采用磁传动，故非常容易在遭到外强磁场（即将一块较大的钕铁硼磁体大概市场价20元人民币，靠近水表外壳时），水表将停止转动，而且照常出水，也即水表失去计量功能。

虽然有些干式水表内装有防磁环，但由于防磁环体积太小，另一方面我国生产的而且市场上容易买到的钕铁硼的表面磁场强度很高（很容易高于3000高斯），且磁能级往往也较大（一般都在40兆高斯奥斯特以上），这种磁体很容易使防磁环产生饱和，从而使防磁环所保护的从动磁环（处于自来水水以外的磁环）容易被吸住，从而使水表失去计量功能。

所以用干式表做成的电阻式和光电式（不管是反射式还是透射式）以及摄像式直读水表是应该慎用的。

由于累积脉冲式直读水表一般是用干簧管或霍尔等元件进行采样，然后在运算器中将脉冲数转换成用水量存储在CPU内的存储器中，读表时直接读取存储器内的数据即可。

这种方法的优点是简单，而且延续了卡表在采样上的方式。

但其缺点是：干簧管等采样元件容易在外磁场或管道的抖动下丢数或增加数，其结果就会使其机电测量结果不一致，也即水表的机械显示和系统电子读数会随着时间的推移不一致。

另外，其干簧管及霍尔元件等采样器件在外磁干扰的情况下会出现不采样的可能，从而致使远传数据不准而只能成为一块普通水表使用。

其内置电池也是累积脉冲式水表的一大隐患。

摄像式直读水表是在水表显示窗的上面加装一个摄像头，它的最大问题对图像的解析需要非常昂贵的电子硬件和软件才能有较好的准确性。

所以，在抄表系统中所采用的摄像硬件和软件，远远达不到必须的基本要求而使其抄表误码率较高。

目前，能在水表远程抄表系统中比较可靠的是透射式无源光电直读水表，因为透射式光电直读水表是靠光穿透和不穿透字轮侧面的穿透槽来进行编码的，所以在机械上不会对其造成任何阻碍或干扰。

二、智能型水表1、有线远传水表：尚泉水表厂采用山科公司生产的传感器，合作生产了有线远传水表，并取得了生产取可证，目前已合作四年，系统由霍尔传感器、分采集机、主采集机和上位机软件四部分组成。

采用传感器将机械水表的计量读数转化为数字信号，并通过信号线传送至分采集机；分采集机通过RS-485总线与主采集机进行通信，分采集机还可单独与掌上机进行红外通信；上位机软件可通过GPRS、电话抄表等方式对分采集机内数据进行采集与远程传输。

抄表控制软件具有置表底度、抄表控制、抄表数据统计汇总、系统安全管理等功能，并能和各种营业收费系统进行对接，实现抄表和收费的一体化管理。

霍尔传感器是一种半导体原件，普通应用在民用电子产品及航空航天领域。

水表优点是杜绝人工抄表产生的误抄、漏抄、估抄等人为错误；提高工作效率，减轻劳动强度，减员增效；从数据采集到收费单的打印都自动完成；避免了人工抄表时间跨度大，无法抄录同一时间的数据，方便计算损耗；可以随时掌握各种表计的运行情况，便于统计、计算和运行分析。

缺点是在使用时需要人工布线，线材要是出现问题维修难度较大。

二、传感器是靠水表指针旋转来采集数据，传干器传输的是一种波形脉冲信号，并且需要一个长时间供电的分采集器来存储数据，经过几年试验发现有传感器对转数采集不准，机械振动、水表倒转、电磁干扰等现像都能造成最后计量不准确。

2、光电无源直读电子远传水表：工作原理与内部结构是在每一位水表字轮周面上设置五个反射面，在与之相对应的位置上设置五只光电耦合器，通过耦合器是否反射对计数字轮的位置进行叛定。

希望读取几位就在几个字轮上安装传感器。

例如：读取5位数就安装5×5=25对传感装置。

这种直读式水表由于全部器件都在表芯内部字轮周围，因此，一般采用干式水表。

触点直读式远传水表的结构方式为：在指针式水表的表盘下面每一位指针轴上装上一只同步电信器，通过触点电位器测出的阻值判定指针所指的位置，这种直读式水表可用于湿式水表。

旋翼式水表规格摘要：1.旋翼式水表简介2.旋翼式水表的规格参数3.旋翼式水表的工作原理4.旋翼式水表的优缺点5.旋翼式水表的应用领域正文：旋翼式水表是一种常用的流量计量设备，广泛应用于各种工业、农业、市政等领域。

它具有结构简单、安装方便、测量准确等优点，深受用户喜爱。

一、旋翼式水表简介旋翼式水表是一种采用机械式旋翼转动进行流体测量的仪器。

它主要由表体、旋翼、计数器等部分组成。

旋翼式水表通过旋翼的转动来测量流体的体积，从而实现流量的计量。

二、旋翼式水表的规格参数1.公称口径：旋翼式水表的公称口径有DN15、DN20、DN25 等多种规格，用户可以根据实际需求选择合适的口径。

2.工作压力：旋翼式水表的工作压力一般为0.6MPa、1.0MPa、1.6MPa 等，用户应根据使用场景选择合适的工作压力。

3.流量范围：旋翼式水表的流量范围一般为1-100m/h，用户可以根据需要选择合适的流量范围。

4.材质：旋翼式水表的材质一般有铸铁、不锈钢等，用户应根据使用环境和流体特性选择合适的材质。

三、旋翼式水表的工作原理旋翼式水表的工作原理是：流体经过水表的进口，推动旋翼旋转。

旋翼的旋转通过传动装置驱动计数器进行计数，从而实现流量的测量。

四、旋翼式水表的优缺点1.优点：- 结构简单，安装维护方便。

- 测量准确，可靠性高。

- 适应性强，适用于多种流体测量。

2.缺点：- 体积较大，占用空间较多。

- 对流体的清洁度要求较高，容易受杂质影响。

五、旋翼式水表的应用领域旋翼式水表广泛应用于工业、农业、市政等领域，特别适用于大口径、低流速的流体测量。

例如：农田灌溉、城市供水、工业用水、污水处理等场合。

各种预付费水表的优缺点(总2页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--各种预付费水表的优缺点我国是淡水资源严重短缺国家，人均水资源占有量不到全球平均数的1/4，是13个贫水国家之一。

目前，我国不但有大量的地下和地表水被污染，而且还有平均约20%的优质饮用水从地下供水管网漏失。

由此可见，我国用水形势非常严峻。

从用水管理角度考虑，准确计量和控制用水量、科学用水与节约用水、创建节水型社会是我国目前所能选择的唯一出路。

水表作为用水量的计量器具在水资源及用水管理等方面有着不可替代的重要作用。

国务院出台的《关于实行最严格水资源管理制度的意见》，立足水资源战略与全局，要求水计量技术应以计量、监测、控制为一体，向高精度、智能化、系统化等方向发展，为早日实现全国范围水资源总量控制提供必要的技术保障;国家发改委等5部委发布的《中国节水技术政策大纲》也要求，提高水资源计量与测控的准确性和系统性，加快研发先进计量、测控设施及系统，更好服务于工农业用水和城镇供水系统。

当前，水表产品的应用领域已从传统饮用水计量服务为主逐步拓展至包括饮用冷热水、供热用水、灌溉用水、中水与污水、工业及消防用水等领域;代表水计量技术最核心部分的传感技术也从原先的叶轮式和活塞式传感方式向电磁、超声、射流、涡街等新型流量传感与信号处理技术等方向发展;随着自动抄表和预付费用水管理工作快速推进，水表的机电转换、数据交换、数据处理、数据远传、网络阀控等技术也得到了长足发展，水表产品已从终端表计逐步走向系统集成;水资源计量管理模式也在发生蜕变，由单纯用水计量和水费结算方式逐步向计量、监测、控制等为主要手段的系统化、网络化的管理模式发展;先进计量设施(AMI)和物联网(IOT)技术已成为水计量与测控自动化下一代技术的主要特征。

总而言之，水表产业已成为涵盖机械与电子、传感与信号处理、计算机与通信、流体力学及材料等多技术学科的汇集地。

干式水表与湿式水表的优缺点对比
水表的分类有很多种，其中一种是按计数器的工作环境来划分的。

这种方式将水表分成干式水表和湿式水表。

湿式水表：是指水表的计数器浸入水中，水表的表层玻璃承受水压。

优点：结构较干式水表简单，所以制造方便，生产成本相对较低。

缺点：在使用一段时间后（尤其是水质较差的地区），度盘易发黄，变黑，影响抄读；由于水表的表层玻璃承受水压，如水表的表层玻璃破碎，水会溢出；表内外温差较大时，玻璃上易产生雾气和水珠，影响抄读；天气寒冷时，水表表层玻璃内的水会冻结（有时会将玻璃冻裂）,将使水表无法工作，甚至损坏水表。

干式水表：计数器不浸入水中的水表，技术上传感器与计数器的室腔相隔离，水表的表层玻璃不承受水压。

优点：干式水表因其计数机构与被测水隔绝，故不受水中悬浮杂质的影响，确保计数机构长期的正常工作和读数的清晰；同时也不会像湿式水表那样，因表内外温差而造成玻璃下方起雾或凝结水珠等影响水
表抄读的现象；由于其计数机构与被测水隔绝，所以不存在由于天气寒冷冻结表层玻璃内水的现象，即便在使用过程中不慎将玻璃打破，水也不会溢出，安全性好。

缺点：结构较湿式水表复杂，对生产厂家的技术和装配工艺要求相对高，故成本相对略高。
