第一章 绪 论一、选择题1．根据均匀性假设，可认为构件的（ C ）在各处相同。
A．应力B． 应变C．材料的弹性系数D． 位移2．构件的强度是指（ C ），刚度是指（ A ），稳定性是指（ B ）。
A．在外力作用下构件抵抗变形的能力B．在外力作用下构件保持原有平衡 状态的能力C．在外力作用下构件抵抗强度破坏的能力3．单元体变形后的形状如下图虚线所示，则 A 点剪应变依次为图(a) （ A ），图(b)（ C ），图(c) （ B ）。
A． 0B． 2rC． rD．1.5 r4.下列结论中( C )是正确的。
A．内力是应力的代数和； B．应力是内力的平均值； C．应力是内力的集度； D．内力必大于应力； 5. 两根截面面积相等但截面形状和材料不同的拉杆受同样大小的轴向拉力，它们的应 力是否相等（ B ）。
A．不相等； B．相等； C．不能确定； 6．为把变形固体抽象为力学模型，材料力学课程对变形固体作出一些假设，其中均匀性假设是指（ C ）。
A. 认为组成固体的物质不留空隙地充满了固体的体积； B. 认为沿任何方向固体的力学性能都是相同的； C. 认为在固体内到处都有相同的力学性能； D. 认为固体内到处的应力都是相同的。
二、填空题1.材料力学对变形固体的基本假设是 连续性假设 ， 均匀性假设 ， 各向同性假设 。
2．材料力学的任务是满足 强度 ， 刚度 ， 稳定性 的要求下，为设计经济安全的构-1-件提供必要的理论基础和计算方法。
3．外力按其作用的方式可以分为 表面力 和 体积力 ，按载荷随时间的变化情况可以分为 静载荷 和 动载荷 。
4．度量一点处变形程度的两个基本量是 （正）应变ε 和 切应变γ。
三、判断题1．因为构件是变形固体，在研究构件平衡时，应按变形后的尺寸进行计算。
（ × ）2．外力就是构件所承受的载荷。
（×）3．用截面法求内力时，可以保留截开后构件的任一部分进行平衡计算。
材料力学第3版习题答案第一章：应力分析1. 某材料在单轴拉伸下的应力-应变曲线显示，当应力达到200 MPa 时，材料发生屈服。
若材料在该应力水平下继续加载，其应力将不再增加，但应变继续增加。
请解释这一现象，并说明材料的屈服强度是多少？答案：这种现象表明材料进入了塑性变形阶段。
在单轴拉伸试验中，当应力达到材料的屈服强度时，材料的晶格结构开始发生滑移，导致材料的变形不再需要额外的应力增加。
因此，即使继续加载，应力保持不变，但应变会因为材料内部结构的重新排列而继续增加。
在本例中，材料的屈服强度是200 MPa。
第二章：材料的弹性行为2. 弹性模量是描述材料弹性行为的重要参数。
若一块材料的弹性模量为210 GPa，当施加的应力为30 MPa时，其应变是多少？答案：弹性模量（E）与应力（σ）和应变（ε）之间的关系由胡克定律描述，即σ = Eε。
要计算应变，我们可以使用公式ε =σ/E。
将给定的数值代入，得到ε = 30 MPa / 210 GPa =1.43×10^-4。
第三章：材料的塑性行为3. 塑性变形是指材料在达到屈服点后发生的永久变形。
如果一块材料在单轴拉伸试验中，其屈服应力为150 MPa，当应力超过这个值时，材料将发生塑性变形。
请解释塑性变形与弹性变形的区别。
答案：塑性变形与弹性变形的主要区别在于材料在去除外力后是否能够恢复原状。
弹性变形是指材料在应力作用下发生的形状改变，在应力移除后能够完全恢复到原始状态，不留下永久变形。
而塑性变形是指材料在应力超过屈服点后发生的不可逆的永久变形，即使应力被移除，材料的形状也不会恢复到原始状态。
第四章：断裂力学4. 断裂韧性是衡量材料抵抗裂纹扩展的能力。
如果一块材料的断裂韧性为50 MPa√m，试样的尺寸为100 mm×100 mm×50 mm，试样中存在一个长度为10 mm的初始裂纹。
请计算在单轴拉伸下，材料达到断裂的临界应力。
材料力学I期末考试题及答案一、选择题（每题2分，共20分）1. 材料力学中，下列哪一项不是基本假设？A. 均匀性假设B. 连续性假设C. 各向同性假设D. 各向异性假设答案：D2. 在拉伸试验中，材料的屈服强度是指：A. 弹性极限B. 屈服极限C. 强度极限D. 断裂强度答案：B3. 影响材料弹性模量的因素不包括：A. 材料种类B. 温度C. 材料的几何形状D. 加载速度答案：C4. 梁的弯曲应力公式为：A. σ = My/IB. σ = Mx/IC. σ = VQ/ID. σ = Vx/I答案：A5. 材料力学中，下列哪一项不是应力状态的描述？A. 正应力B. 剪应力C. 应力集中D. 应力梯度答案：D6. 材料的疲劳破坏通常发生在：A. 最大应力处B. 最小应力处C. 应力集中处D. 应力均匀处答案：C7. 根据材料力学理论，下列哪一项不是材料的强度理论？A. 最大正应力理论B. 最大剪应力理论C. 最大应变理论D. 能量理论答案：D8. 梁的弯曲变形公式为：A. v = (Mx/EI)(1 - x^2/L^2)B. v = (Mx/EI)(1 - x^3/L^3)C. v = (Mx/EI)(1 - x/L)D. v = (Mx/EI)(1 - x^2/L^3)答案：B9. 材料的塑性变形是指：A. 弹性变形B. 永久变形C. 可逆变形D. 弹性和塑性变形的总和答案：B10. 在拉伸试验中，材料的弹性模量可以通过下列哪一项来确定？A. 弹性阶段的斜率B. 屈服阶段的斜率C. 断裂阶段的斜率D. 塑性变形阶段的斜率答案：A二、填空题（每题2分，共20分）1. 材料力学中，__________是指材料在外力作用下发生形变，但当外力移除后，形变能够完全恢复的性质。
答案：弹性2. 当材料受到拉伸时，其内部产生的__________应力称为正应力。
答案：垂直3. 材料力学中，__________是指材料在外力作用下发生形变，但当外力移除后，形变不能完全恢复的性质。
材料力学第三版习题答案材料力学第三版习题答案材料力学是研究物质的力学性质和行为的学科，是工程力学的重要分支之一。
在学习材料力学的过程中，习题是非常重要的一部分，通过解答习题可以加深对知识点的理解和掌握。
下面将为大家提供材料力学第三版习题的答案，希望对大家的学习有所帮助。
第一章弹性力学基础1. 问题：材料力学的研究对象是什么？答案：材料力学的研究对象是物质的力学性质和行为，包括材料的强度、刚度、塑性、断裂等方面。
2. 问题：什么是应力？答案：应力是单位面积上的力，可以分为正应力和剪应力。
正应力是指垂直于截面的力，剪应力是指平行于截面的力。
3. 问题：什么是应变？答案：应变是物体在受力作用下发生形变的程度，可以分为线性应变和剪切应变。
线性应变是指物体的长度、体积或角度发生变化，剪切应变是指物体的形状发生变化。
第二章弹性力学基本定律1. 问题：什么是胡克定律？答案：胡克定律是描述弹性体的应力和应变之间关系的基本定律。
根据胡克定律，应力与应变成正比，比例系数为弹性模量。
2. 问题：什么是杨氏模量？答案：杨氏模量是描述材料抗拉刚度的物理量，表示单位应力下单位面积的应变。
杨氏模量越大，材料的刚度越高。
3. 问题：什么是泊松比？答案：泊松比是描述材料在受拉伸或压缩时横向收缩或膨胀程度的物理量，表示纵向应变与横向应变之间的比值。
第三章弹性体的平面应力问题1. 问题：什么是平面应力状态？答案：平面应力状态是指物体在一个平面上受力，而在另外两个平面上不受力的状态。
在平面应力状态下，物体的应力只有两个分量，分别为法向应力和切应力。
2. 问题：什么是平面应变状态？答案：平面应变状态是指物体在一个平面上发生应变，而在另外两个平面上不发生应变的状态。
在平面应变状态下，物体的应变也只有两个分量，分别为法向应变和切应变。
3. 问题：什么是薄壁压力容器？答案：薄壁压力容器是指壁厚相对于容器直径或高度较小的压力容器。
在设计薄壁压力容器时，需要考虑容器的强度和稳定性。
轴 向 拉 压 与 剪 切 （一）一、概念题1．C ；2．B ；3．B ；4. C ；5.B6．︒=0α的横截面；︒=90α的纵向截面；︒=45α的斜截面；︒=0α的横截面和︒=90α的纵向截面 7．230MPa ；325Mpa 8．0.47%；0.3%9．26.4%；65.2%；塑性材料10．杯口状；粒状；垂直；拉；成︒45左右的角；切 11．s σ；ssn σ；b σ；bbn σ二、计算题1．2．解：横截面上应力 M P a Pa A F N 10010100102010200643=⨯=⨯⨯==-σAB 斜截面（︒=50α）：M P aM P aAB AB2.49100sin 21002sin 23.4150cos 100cos 22=︒===︒⨯==αστασσBC 斜截面（︒-=40α）：MPaMPaBC BC2.49)80sin(21002sin 27.58)40(cos 100cos 22-=︒-===︒-⨯==αστασσ杆内最大正应力和最大切应力分别为：M P aM P a502100max max ====στσσ3．解：根据活塞杆的强度条件确定最大油压P 1：62112121013044)(⨯⨯=-d p d D ππ M P a p 1.181=根据螺栓的强度条件确定最大油压P 2：62221210110644)(⨯⨯⨯=-d p d D ππ M P a p 5.62=所以最大油压MPa p p 5.62==4．解： 研究A 轮，由静力平衡方程得 N A B AB F kN W F ===604 查型钢表得角钢的横截面面积 2410058.4m A -⨯=[]σσ<=*⨯⨯==-MPa AF NAB AB93.7310058.421060243所以斜杆AB 是安全的。
5．解：杆的轴力图为4923maxmax 105101004107.15-⨯=⨯⨯⨯===d AEF ENt t πσεmm d 20=6．解：（1）MPa Pa E 7351035.70035.01021089=⨯=⨯⨯==εσ（2）mmm ll l ll l 7.831037.810035.1)()(2222222=⨯=-=-+=-+∆=∆-ε（3）A F N σ=N F F N P 3.965.10037.834001.0107352sin 226=⨯⨯⨯⨯⨯==πθ轴 向 拉 压 与 剪 切 （二）一、概念题1． D ；2．A ；3．B ；4．D ；5．D ；6．D ；7．C 8.AP 25（压）；)(27←EAPa9.[]τπ≤dhP；[]bs d D Pσπ≤-)(422；[]σπ≤24dP二、计算题1. 如图示，钢缆单位长度所受重力为γA q =，则x 截面上的轴力为 P x A P qx x F N +=+=γ)(。
F12312练习 1 绪论及基本概念1-1 是非题（1） 材料力学是研究构件承载能力的一门学科。
（ 是 ）（2）可变形固体的变形必须满足几何相容条件，即变形后的固体既不可以引起“空隙”，也不产生“挤入”现象。
（是）（3） 构件在载荷作用下发生的变形，包括构件尺寸的改变和形状的改变。
（ 是 ） （4） 应力是内力分布集度。
（是 ）（5） 材料力学主要研究构件弹性范围内的小变形问题。
（是 ） （6） 若物体产生位移，则必定同时产生变形。
（非 ） （7） 各向同性假设认为，材料沿各个方向具有相同的变形。
（F ） （8） 均匀性假设认为，材料内部各点的力学性质是相同的。
（是）（9） 根据连续性假设，杆件截面上的内力是连续分布的，分布内力系的合力必定是一个力。
（非） （10）因为构件是变形固体，在研究构件的平衡时，应按变形后的尺寸进行计算。
（非 ）1-2 填空题（1） 根据材料的主要性质对材料作如下三个基本假设：连续性假设、均匀性假设 、各向同性假设 。
（2） 工程中的强度 ，是指构件抵抗破坏的能力； 刚度 ，是指构件抵抗变形的能力。
（3） 保证构件正常或安全工作的基本要求包括 强度 ， 刚度 ，和 稳定性三个方面。
3（4） 图示构件中，杆 1 发生 拉伸 变形，杆 2 发生 压缩 变形，杆 3 发生 弯曲 变形。
（5） 认为固体在其整个几何空间内无间隙地充满了物质，这样的假设称为 连续性假设。
根据这一假设构件的应力，应变和位移就可以用坐标的 连续 函数来表示。
（6） 图示结构中，杆 1 发生 弯曲变形，构件 2发生 剪切 变形，杆件 3 发生 弯曲与轴向压缩组合。
变形。
（7） 解除外力后，能完全消失的变形称为 弹性变形，不能消失而残余的的那部分变形称为 塑性变形 。
（8） 根据 小变形 条件，可以认为构件的变形远 小于 其原始尺寸。
1-3选择题（1）材料力学中对构件的受力和变形等问题可用连续函数来描述；通过试件所测得的材料的力学性能，可用于构件内部的任何部位。
填空题1. 对于铸铁试样，拉伸破坏发生在横截面上，是由最大拉应力造成的。
压缩破坏发生在50-55度斜截面上，是由最大切应力造成的。
扭转破坏发生在45度螺旋面上，是由最大拉应力造成的。
2. 下屈服点s sl是屈服阶段中，不计初始瞬时效应时的最小应力。
3. 灰口铸铁在拉伸时，从很低的应力开始就不是直线，且没有屈服阶段、强化阶段和局部变形阶段，因此，在工程计算中，通常取总应变为%时应力一应变曲线的割线斜率来确定其弹性模量，称为割线弹性模量。
4. 在对试样施加轴向拉力，使之达到强化阶段，然后卸载至零，再加载时，试样在线弹性范围内所能承受的最大载荷将增大。
这一现象称为材料的冷作硬化。
5. 在长期高温条件下，受恒定载荷作用时材料发生蠕变和松驰现象。
6. 低碳钢抗拉能力大于抗剪能力。
7. 铸铁钢抗拉能力小于—抗剪能力。
8. 铸铁压缩受最大切应力破坏。
9. 压缩实验时，试件两端面涂油的目的是减少摩擦；低碳钢压缩后成鼓形的原因：两端面有摩擦。
10. 颈缩阶段中应力应变曲线下降的原因—此应力为名义应力，真实应力是增加的。
11. 已知某低碳钢材料的屈服极限为s，单向受拉，在力F作用下，横截面上的轴向线应变为1，正应力为，且s;当拉力F卸去后，横截面上轴向线应变为2。
问此低碳钢的弹性模量E是多少（）1 212. 在材料的拉伸试验中，对于没有明显的屈服阶段的材料，以_ 产生％塑性变形时对应的应力作为屈服极限。
13. 试列举出三种应力或应变测试方法：机测法、电测法、光测法。
度最好的是杆 1 ，强度最好的是杆 218.通常对标准差进行点估计的方法有 高斯法和贝塞尔法等。
19•在拉伸和压缩实验中，测量试样的直径时要求在一个截面上交叉 90度测取两次是为了 消除试样的（椭圆化）。
而在三个截面平均直径中取其最小值的意义是（ 正应力最大点为 危险点）。
20.在拉伸实验中引起低碳钢断裂的主要原因是 （最大切应力引起塑性屈服 ）而引起铸铁断 裂的主要原因是（最大拉应力引起脆性断裂 ），这说明低碳钢的（抗拉）能力大于（抗剪 能 力 ）。
材料力学第五版课后习题答案1. 弹性力学基本概念。
1.1 什么是应力？什么是应变？应力是单位面积上的内力，是描述物体内部受力情况的物理量；而应变则是物体单位长度的形变量，描述了物体在受力作用下的形变情况。
1.2 什么是胡克定律？胡克定律是描述弹性体在弹性变形范围内应力与应变成正比的关系，即应力与应变成线性关系。
1.3 什么是弹性模量？弹性模量是描述物体在受力作用下的变形程度的物理量，通常用E表示，单位是帕斯卡（Pa）。
2. 线弹性力学。
2.1 什么是轴向力？什么是轴向变形？轴向力是指作用在物体轴向的力，轴向变形是指物体在受到轴向力作用下的形变情况。
2.2 什么是泊松比？泊松比是描述物体在轴向受力作用下，横向变形与轴向变形之间的比值，通常用ν表示。
2.3 什么是弯曲应力？什么是弯曲变形？弯曲应力是指物体在受到弯矩作用下的内部应力情况，弯曲变形是指物体在受到弯矩作用下的形变情况。
3. 弹性力学的能量法。
3.1 什么是弹性势能？弹性势能是指物体在受力变形后，能够恢复原状时所具有的能量，通常用U表示。
3.2 什么是弹性线性势能？弹性线性势能是指物体在弹性变形范围内，弹性势能与形变量成线性关系的势能。
3.3 什么是弹性势能密度？弹性势能密度是指单位体积或单位质量物体所具有的弹性势能，通常用u表示。
4. 弹塑性力学。
4.1 什么是屈服点？屈服点是指物体在受力作用下，开始出现塑性变形的临界点。
4.2 什么是屈服应力？屈服应力是指物体在受力作用下开始发生塑性变形时所具有的应力大小。
4.3 什么是塑性势能？塑性势能是指物体在受到超过屈服应力的作用下，发生塑性变形所具有的能量。
5. 薄壁压力容器。
5.1 什么是薄壁压力容器？薄壁压力容器是指壁厚相对于容器直径而言很小的压力容器。
5.2 薄壁压力容器的内、外压力对容器的影响有哪些？内压力会使容器产生膨胀变形，而外压力会使容器产生收缩变形。
5.3 薄壁压力容器的应力分布情况是怎样的？薄壁压力容器内外表面的应力分布情况是不均匀的，通常集中在壁厚的两侧。
课时一截面法1.基础知识题1.为了保证工程构件的正常工作，构件应满足、、。
解：强度条件、刚度条件、稳定性条件。
题2.在材料力学中，变形固体的三个基本假设为：、、。
解：连续性假设、均匀性假设、各向同性假设。
题3.在材料力学中，变形的四种基本形式为、、、。
解：拉压、剪切、扭转、弯曲。
2.截面法题1.杆件受力如图所示，则11-截面的轴力为，22-截面的轴力为。
解：11-截面：,11000N F +=,1100N F N⇒=-22-截面：,2100100N F +=,20N F N⇒=题2.材料力学中求内力的基本方法是。
解：截面法。
考点重要程度占分常见题型1.内容概要★★★04填空2.截面法必考基础知识填空100N ,1N F 11截面法：截、取、代、平22100NN,2F 100N21N200100N100N21x解：2234B q a a qa a F a ⨯⨯+⨯=⨯()2B F qa ⇒=↑22S F qa qa +=0S F ⇒=222qa a M qa a⨯+=⨯()22M qa ⇒=答案：0S F =，22M qa =课时一练习题1．材料力学的主要任务是解决零件设计中的强度问题、问题和问题。
2．材料力学中，对可变形固体作出了三个基本假设，即连续性、均匀性和假设。
3．下列变形中，不属于基本变形的是（）。
.A 扭转.B 剪切.C 斜弯曲.D 拉伸与压缩4．在材料力学中，分析计算杆件内力采用的是（）。
.A 几何法.B 解析法.C 截面法.D 矢量法5．如图所示结构，截面11-、22-、33-的轴力分别为、、。
6．如图所示外伸梁，截面B 的内力分别为：=S F ，M =。
S F ：使隔离体顺时针转动为正M ：下侧受拉为正qa2MCDBqa 2S F q2F qa =ABCDa2aaqABCDaaa2qa 23123140kN 20kN30kN课时二拉压变形1.轴力图题1.如图所示杆件，画出轴力图解题思路（考试时不必写出）（1）11-截面：（2）22-截面：（3）33-截面：解：考点重要程度分值常见题型1.轴力图必考58 作图题2.应力、应变与变形812 大题3.应力应变曲线★★★03填空、选择213140kN30kN20kN2350kNx1150kN1N F ，,150N F kN=,2,2504010N N F F kN=+⇒=3320020N N F F kN+=⇒=-，，50kN40kN,2N F 2220kN3N F ，3350kN 10kN+-+xNF2.应力、应变与变形题1.图示阶梯形杆221212,10,200,100,40,200AC P kN l l mm A mm A mm E GPa ======,求：（1）绘制轴力图；（2）确定杆横截面上的最大正应力是多少？处于哪一段？（3）AC 杆轴向总变形ACL ∆解：（1）（2）3861301031030010010σ-⨯===⨯=⨯ABN ABF Pa MPa A 38621010 2.5102504010σ-⨯===⨯=⨯BCN BCF Pa MPa A max 300σσ==AB MPa ，处于AB 段（3）2112BC AB N N AC AB BC F l F l l l l EA EA ⋅⋅∆=∆+∆=+333396963010200101010200102001010010200104010m ----⎛⎫⨯⨯⨯⨯⨯⨯=+ ⎪⨯⨯⨯⨯⨯⨯⎝⎭45.5100.55m mm -=⨯=（1）应力：σ=N F A（单位面积上的内力）（2）应变：NF E EAσε==（单位长度变形）（3）变形：N F l l l EAε∆=⋅=6110=MPa Pa 9110=GPa Pa3P2PPCBA1l 2l [][][]22444σσππσσπ⎧=≤⇒⎪⎪⎪⎪⇒≥⇒⎨⎪⎪⋅⎪≤⇒⎪⎩N N NF d F d d F 强度校核截面尺寸设计载荷设计（以圆截面杆为例）()2242σππ===N N NF F F A d d （:E 弹性模量）30kN 10kN++F题2.刚性杆ACB 由圆杆CD 悬挂在C 点，B 端作用集中力25P kN =。

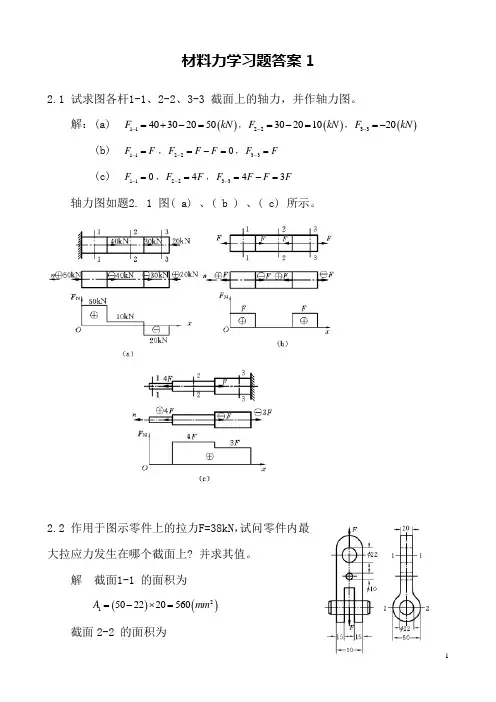

材料力学习题答案12.1 试求图各杆1-1、2-2、3-3 截面上的轴力，并作轴力图。
解：(a) ()1140302050F kN -=+-=，()22302010F kN -=-=，()3320F kN -=-(b) 11F F -=，220F F F -=-=，33F F -= (c) 110F -=，224F F -=，3343F F F F -=-= 轴力图如题2. 1 图( a) 、( b ) 、( c) 所示。
2.2 作用于图示零件上的拉力F=38kN ，试问零件内最大拉应力发生在哪个截面上? 并求其值。
解 截面1-1 的面积为()()21502220560A mm =-⨯=截面2-2 的面积为()()()2215155022840A mm =+-=因为1-1截面和2-2 截面的轴力大小都为F ，1-1截面面积比2-2 截面面积小，故最大拉应力在截面1-1上，其数值为：()3max11381067.9560N F F MPa A A σ⨯====2.9 冷镦机的曲柄滑块机构如图所示。
镦压工件时连杆接近水平位置，承受的镦压力F=1100kN 。
连杆截面是矩形截面，高度与宽度之比为 1.4h b=。
材料为45钢，许用应力[]58MPa σ=，试确定截面尺寸h 及b 。
解 连杆内的轴力等于镦压力F ，所以连杆内正应力为F Aσ=。
根据强度条件，应有[]F F A bh σσ==≤，将 1.4hb=代入上式，解得()()0.1164116.4b m mm ≥≤==由 1.4h b=，得()162.9h mm ≥所以，截面尺寸应为()116.4b mm ≥，()162.9h mm ≥。
2.12 在图示简易吊车中，BC 为钢杆，AB 为木杆。
木杆AB 的横截面面积21100A cm =，许用应力[]17MPa σ=；钢杆BC 的横截面面积216A cm =，许用拉应力[]2160MPaσ=。
试求许可吊重F 。
第二章 轴向拉伸和压缩2-1 试求图示各杆1-1和2-2横截面上的轴力，并作轴力图。
（a ）解：；； （b ）解：；；（c ）解： ； 。
(d) 解：。
2-2 一打入地基的木桩如图所示，沿杆轴单位长度的摩擦力为f=kx ²（k 为常数），试作木桩的轴力图。
解：由题意可得：⎰0lFdx=F,有1/3kl ³=F,k=3F/l ³F N （x 1）=⎰1x 3Fx ²/l ³dx=F(x 1 /l) ³2-3 石砌桥墩的墩身高l=10m ，其横截面面尺寸如图所示。
荷载F=1000KN ，材料的密度ρ=2.35×10³kg/m ³，试求墩身底部横截面上的压应力。
解：墩身底面的轴力为：g Al F G F N ρ--=+-=)( 2-3图)(942.31048.935.210)114.323(10002kN -=⨯⨯⨯⨯+⨯--=墩身底面积：)(14.9)114.323(22m A =⨯+⨯=因为墩为轴向压缩构件，所以其底面上的正应力均匀分布。
MPa kPa mkN A N 34.071.33914.9942.31042-≈-=-==σ2-4 图示一混合屋架结构的计算简图。
屋架的上弦用钢筋混凝土制成。
下面的拉杆和中间竖向撑杆用角钢构成，其截面均为两个75mm ×8mm 的等边角钢。
已知屋面承受集度为的竖直均布荷载。
试求拉杆AE 和EG 横截面上的应力。
解：=1） 求力 取I-I 分离体得（拉）取节点E 为分离体，故（拉）2）求应力75×8等边角钢的面积 A =11.5 cm 2(拉)（拉）2-5 图示拉杆承受轴向拉力 ，杆的横截面面积 。
如以 表示斜截面与横截面的夹角，试求当 ，30 ，45 ，60 ，90 时各斜截面上的正应力和切应力，并用图表示其方向。
解：2-6 一木桩柱受力如图所示。
柱的横截面为边长200mm 的正方形，材料可认为符合胡克定律，其弹性模量E =10 GPa 。
如不计柱的自重，试求： （1）作轴力图；（2）各段柱横截面上的应力； （3）各段柱的纵向线应变； （4）柱的总变形。
解： （压）（压）2-7 图示圆锥形杆受轴向拉力作用，试求杆的伸长。
解：取长度为dx 截离体（微元体）。
则微元体的伸长量为：)()(x EA Fdx l d =∆ ，⎰⎰==∆l l x A dxE F dx x EA F l 00)()(l xr r r r =--121，22112112d x l d d r x l r r r +-=+⋅-=，2211222)(u d x ld d x A ⋅=⎪⎭⎫ ⎝⎛+-=ππ，dx l d d du d x l d d d 2)22(12112-==+- du d d l dx 122-=，)()(22)(221212udud d l du u d d lx A dx -⋅-=⋅-=ππ因此，)()(2)()(202100u dud d E Fl x A dx E F dx x EA F l l l l⎰⎰⎰--===∆π lld x l d d d d E Fl u d d E Fl 011221021221)(21)(2⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+--=⎥⎦⎤⎢⎣⎡-=ππ ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+--=21221)(2111221d d l l d d d d E Fl π2-10 受轴向拉力F 作用的箱形薄壁杆如图所示。
已知该杆材料的弹性常数为E ， ，试求C 与D 两点间的距离改变量 。
解：横截面上的线应变相同因此2-11 图示结构中，AB 为水平放置的刚性杆，杆1，2，3材料相同，其弹性模量GPa E 210=，已知m l 1=，221100mm A A ==，23150mm A =，kN F 20=。
试求C 点的水平位移和铅垂位移。
2-11图受力图变形协调图解：（1）求各杆的轴力以AB 杆为研究对象，其受力图如图所示。
因为AB 平衡，所以0=∑X ，045cos 3=o N，03=N由对称性可知，0=∆CH ，)(10205.05.021kN F N N =⨯=== （2）求C 点的水平位移与铅垂位移。
A 点的铅垂位移：mm mm mm N mmN EA l N l 476.0100/21000010001000022111=⨯⨯==∆ B 点的铅垂位移： mm mmmm N mmN EA l N l 476.0100/21000010001000022222=⨯⨯==∆ 1、2、3杆的变形协（谐）调的情况如图所示。
由1、2、3杆的变形协（谐）调条件，并且考虑到AB 为刚性杆，可以得到C 点的水平位移：)(476.045tan 1mm l oBH AH CH =⋅∆=∆=∆=∆C 点的铅垂位移：)(476.01mm l C =∆=∆2-12 图示实心圆杆AB 和AC 在A 点以铰相连接，在A 点作用有铅垂向下的力kN F 35=。
已知杆AB 和AC 的直径分别为mm d 121=和mm d 152=，钢的弹性模量GPa E 210=。
试求A 点在铅垂方向的位移。
解：（1）求AB 、AC 杆的轴力以节点A 为研究对象，其受力图如图所示。
由平衡条件得出：0=∑X ：045sin 30sin =-oAB o AC N N AB AC N N 2=………………………(a)0=∑Y ：03545cos 30cos =-+o AB o ACN N7023=+AB AC N N ………………(b)(a) (b)联立解得：kN N N AB 117.181==；kN N N AC 621.252== （2）由变形能原理求A 点的铅垂方向的位移222211212221EA l N EA l N F A +=∆ )(122221121EA l N EA l N F A +=∆式中，)(141445sin /10001mm l o ==；)(160030sin /8002mm l o==2211131214.325.0mm A =⨯⨯=；2221771514.325.0mm A =⨯⨯=故：)(366.1)177210000160025621113210000141418117(35000122mm A =⨯⨯+⨯⨯=∆ 2-13 图示A 和B 两点之间原有水平方向的一根直径mm d 1=的钢丝，在钢丝的中点C 加一竖向荷载F 。
已知钢丝产生的线应变为0035.0=ε，其材料的弹性模量GPa E 210=， 钢丝的自重不计。
试求：（1）钢丝横截面上的应力（假设钢丝经过冷拉，在断裂前可认为符合胡克定律）； （2）钢丝在C 点下降的距离∆； （3）荷载F 的值。
解：（1）求钢丝横截面上的应力)(7350035.0210000MPa E =⨯==εσ （2）求钢丝在C 点下降的距离∆)(72100002000735mm E l EA Nl l =⨯=⋅==∆σ。
其中，AC 和BC 各mm 5.3。
996512207.05.10031000cos ==αo 7867339.4)5.10031000arccos(==α)(7.837867339.4tan 1000mm o==∆（3）求荷载F 的值以C 结点为研究对象，由其平稀衡条件可得：0=∑Y ：0sin 2=-P a Nασsin 2sin 2A a N P ==)(239.96787.4sin 114.325.0735202N =⨯⨯⨯⨯⨯=[习题2-15]水平刚性杆AB 由三根BC,BD 和ED 支撑，如图，在杆的A 端承受铅垂荷载F=20KN,三根钢杆的横截面积分别为A1=12平方毫米，A2=6平方毫米，A,3=9平方毫米，杆的弹性模量E=210Gpa ，求：（1） 端点A 的水平和铅垂位移。
（2） 应用功能原理求端点A 的铅垂位移。
解：（1）3323311031231111711961222,3/()3/(/)cos 450sin 4500.450.15060,401,0,60100.15 3.87210101210401llN N N N N N N fdx F kl F k F l F x Fx l dx F x l F F F F F F F F KN F KN F KN F l l EA F l l EA -=====⎧=⎪-+-+=⎨⎪-⨯+⨯=⎩∴=-=-=-⨯⨯∆===⨯⨯⨯⨯∆==⎰⎰o o1有3由胡克定理，796x 2y 2100.15 4.762101012104.762320.23A l A l l -⨯=⨯⨯⨯∆=∆=∆=∆⨯+∆⨯=↓从而得，，（）（2）y 1122y +020.33V F A F l F l A ε=⨯∆-⨯∆⨯∆=∆=↓（）2-16 简易起重设备的计算简图如图所示。
已知斜杆AB 用两根63mm ×40mm ×4mm 不等边角钢组成，钢的许用应力[σ]=170MPa 。
试问在提起重量为P=l5kN 的重物时，斜杆AB 是否满足强度条件? 解:1.对滑轮A 进行受力分析如图：∑FY=0； F NAB sin300=2F ，得，F NAB =4F=60kN2．查附录的63mm ×40mm ×4mm 不等边角钢的面积A=4.058×2=8.116cm ²由正应力公式： σ=F NAB /A=60×10³/(8.116×10-4)=73.9×106 Pa=73.9MPa<[σ] 所以斜杆AB 满足强度条件。
2-17 简单桁架及其受力如图所示，水平杆BC 的长度l 保持不变，斜杆AB 的长度可随夹角θ的变化而改变。
两杆由同一种材料制造，且材料的许用拉应力和许用压应力相等。
要求两杆的应力同时达到许用应力，且结构的总重量为最小时，试求： （1）两杆的夹角；（2）两杆横截面面积的比值。
解：（1）求轴力取节点B 为研究对象，由其平衡条件得：∑=0Y0sin =-F N AB θ θsin FN AB =∑=0X0cos =--BC AB N N θθθθθcot cos sin cos F FN N AB BC =⋅=-= 2-17 （2）求工作应力 θσsin AB AB AB AB A FA N ==BCBC BC BC A F A N θσcot ==（3）求杆系的总重量)(BC BC AB AB l A l A V W +=⋅=γγ 。
