模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。

2. 运算放大器的开环增益通常表示为_________。

3. 一个理想的二极管在反向偏置时，其电流是_________。

4. 模拟滤波器按照频率特性可以分为_________、_________和_________。

5. 稳压二极管的工作原理是利用PN结的_________特性。

答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

3、PN结正向偏置时，内、外电场方向相反，PN结反向偏置时，内、外电场方向相同。
4、二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和
反向击穿区四个工作区。
5、用指针式万用表检测二极管极性时，需选用欧姆挡的R×1k档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经老化不通。
6、如果把三极管的集电极和发射极对调使用？三极管会损坏吗？为什么？
答：集电极和发射极对调使用，三极管不会损坏，但是其电流放大能力大大降低。因为集电极和发射极的杂质浓度差异很大，且结面积也不同。
7、晶闸管与普通二极管、普通三极管的作用有何不同？其导通和阻断的条件有什么不同？
答：普通二极管根据其单向导电性可知，阳极加电源正极、阴极加电源负极时导通，反之阻断，可用于整流、钳位、限幅和电子开关；普通三极管在放大电路中起放大作用，在数字电子技术中起开关作用，普通三极管用于放大作用时，只要发射极正偏、集电极反偏时就会导通起放大作用，当发射极反偏时就会阻断放大信号通过；用作开关元件时，当发射结和集电结都正偏时，它就会饱和导通，当发射极反偏或发射极和集电极两个极都反偏时，晶体管就截止，阻断信号通过。晶闸管属于硅可控整流器件，只有导通和关断两种状态。晶闸管具有PNPN四层半导体结构，有阳极，阴极和门极三个电极。晶闸管加正向电压且门极有触发电流时导通，即：晶闸管仅在正向阳极电压时是不能导通的，还需门控极同时也要承受正向电压的情况下才能导通（晶闸管一旦导通后，门控极即失去作用）；当晶闸管承受反向阳极电压时，不管门极承受多大电压，晶闸管都处于阻断状态，或者晶闸管在导通情况下，其主回路电压（或电流）减小到接近于零值时，晶闸管也会自动关断。

模拟电子技术基础复习题图 1图 2一、填空题1、现有基本放大电路：①共射放大电路 ④共源放大电路②共基放大电路 ③共集放大电路一般情况下，上述电路中输入电阻最大 的电路是 ③ ，输入电阻最 ，频带最宽 的电路是 ；只能放大电流，小 的电路是②，输出电阻最小 的电路是③② ；既能放大电流，又能放大电压 的电路是 ①不能放大电压 的电路是 ③；只能放大电压，不能放大电流 的电路是②。

2、如图 1所示电路中，已知晶体管静态时 B- E 间电压为 U ，电流放大系BEQ数为β，B- E 间动态电阻为 r 。

填空：beV CC U BEQ（ 1）静态时， I 的表达式为BQ， I 的表达式为CQI BQR BI CQ I BQ；，U 的表达式为CEQU CEQ V CC I R C CQR L （2）电压放大倍数 的表达式为A u，输入电阻 的表达式为r be，输出电阻 的表达式为R R // r be R R ；0 Ci B（3）若减小 R ，则 I 将 A ，r 将 C ，将 C ，R 将iC ，A B CQ bc u R 将 B 。

oA.增大B.不变C.减小当输入电压不变时， R 减小到一定程度，输出将产生 BA 失真。

A.饱和B.截止 3、如图 1所示电路中，（1）若测得输入电压有效值为 10mV ，输出电压有效值为 1.5V ，则其电压放 大倍数 = 150 ；若已知此时信号源电压有效值为 20mV ，信号源内阻A u为 1k Ω，则放大电路 的输入电阻 R = 1 。

i（2）若已知电路空载时输出电压有效值为 1V ，带 5 k Ω负载时变为 0.75V ， 则放大电路 的输出电阻 Ro（3）若输入信号增大引起电路产生饱和失真，则可采用将 R BRc 减小 的方法消除失真；若输入信号增大使电路既产生饱和失真又产生 1.67。

增大或将截止失真，则只有通过设置合适 的静态工作点 的方法才能消除失真。

（完整版）模拟电子技术基础试卷及参考答案试卷二（1）模拟电子技术基础试卷及参考答案试卷二(本科)及其参考答案试卷二一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共22分）1．某放大电路在负载开路时的输出电压4V ，接入Ωk 12的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（）a. 10Ωkb. 2Ωkc. 4Ωkd. 3Ωk2．某共射放大电路如图1-2所示，其中Ω=Ω=k 2,k 470c b R R ，若已知I C =1mA,V CE =7V ，V BE =0.7V ，r be =1.6Ωk ,50=β，则说明（）a. 107.07BE CE i o ====V V V V A V &&&b. 37.021BE c C i o -=?-=-==V R I V V A V &&&c. 5.62//be b c i c i b c C i o -≈-=-=-==r R R R R R I R I V V A V ββ&&&d. 5.626.1250be c i o -=?-=-==r R V V A V β&&&图1-23．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（）。

a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时，若i v 为正弦波，则o v （）a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）。

a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在（）情况下容易引起自激。

a. 回路增益F A &&大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ，可选用（）。

模拟电子技术基础试题汇总一.选择题1 .当温度升高时，二极管反向饱和电流将（A ）。

等于零2.某三极管各电极对地电位如图所示，由此可判断该三极管（D ）A.处于放大区域B. 处于饱和区域C. 处于截止区域D.已损坏0 12、3.某放大电路图所示.设V X >>V B E , L CEO ^0,则在静态时该二极管处 于（B ）A. D.区域不定4.半导体二极管的重要特性之一是（B ）。

（A ）温度稳定性（B ）单向导电性（C ）放大作用（D ）滤波特性5.在由NPN 型BJT 组成的单管共发射极放大电路中，如静态工作点过高，容易产生增大减小不变 D放大区 B. 饱和区 C. 截止区失真。

（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真6.电路如图所示，二极管导通电压U D= 0.7V，关于输出电压的说法正确的是（B ）A : U ii=3V, U i2=0.3V时输出电压为3.7V。

B : U ii=3V, U i2=0.3V时输出电压为IV。

C : U ii=3V, u i2 =3V时输出电压为5V。

D :只有当u ii=0.3V，u i2=0.3V时输出电压为才为IV。

0,岭----- 冏D7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q点移动到Q点可能的原因是_____ 。

A :集电极电源+V Cc电压变高B:集电极负载电阻F C变高C :基极电源+V3B电压变高D:基极回路电阻R 变高。

8.直流负反馈是指(C )A.存在于RC耦合电路中的负反馈时才有的负反馈C.直流通路中的负反馈耦合电路中的负反馈9.负反馈所能抑制的干扰和噪声是A输入信号所包含的干扰和噪声噪声C.反馈环外的干扰和噪声和噪声10.(A )D.(B )B.D.B.放大直流信号只存在于直接反馈环内的干扰和输出信号中的干扰在图所示电路中，A为理想运放，则电路的输出电压约为A. —2.5VB. —5VC. —6.5VD.7.5V11.△ s2=60mV则差模输入电压△ id为(B )A. 10mVB. 20mVC. 70mVD.140mV在图所示的单端输出差放电路中，若输入电压△si=80mV,It:12. 为了使高内阻信号源与低阻负载能很好地配合, 可以在信号源与低阻负载间接入A.共射电路B.共基电路度失真和相位失真失真14. 工作在电压比较器中的运放与工作在运算电路中的运放的主 要区别是，前者的运放通常工作在（A ）。

5.设运放A是理想的，试分析图5-5所示正弦波振荡电路，其中 ， ， ， ：⑴为能起振， 和 两个电阻之和应大于何值？⑵此电路的振荡频率 。
参考答案
一、1.C 2.D 3.B 4.A 5.图1(C) B 6.C 7.C 8.A
二、1．-Rf/R12.虚短和虚断 3.反馈网络、选频网络 4.方波
5.单向导电性。6. 石英晶体
如何调整？⑶若 , 和 的 ， ，
，假设 、 、 中任意一个开路，将会产生什么后果？
⒋在图5-3桥式整流、电容滤波电路中,U2=12V(有效值)，RL=20Ω, C=2000µF。试问：①正常时 ？②如果电路中有一个二极管开路， 是否为正常值的一半？③如果 为下列数值，可能出了什么故障？
(a) (b) (c)
（5）假设图a放大电路的输入电阻和输出电阻均为4k ，图d的输入电阻为60k ，输出电阻为50 ，当用图a和d构成两级放大电路，其输入信号取自内阻为200 的电压源信号，输出端带4k 负载时，试问：由图a作为第一级、图d为第二级时电压增益的值大，还是图d为第一级、图a为第二级时电压增益的值大？
图3
三、(1)(a) CE (b) CB (c) CS (d) CC
（2）c
（3）d
（4）b
（5）a—d
四、（10分）
电路如图4所示。
（1）R5、R6和T4构成的电路有什么作用？
（2）希望在不增加其它任何元器件情况下，通过图中反馈电阻Rf引入负反馈，以稳定输出电压 。试画出反馈通路的连线，并说明该反馈是什么组态；
（3）假设引入的负反馈为深度负反馈，可忽略T2、T3的饱和管压降。当电路输入幅值为300mV的正弦波信号时，若要求负载电阻RL上得到最大不失真输出电压，反馈电阻Rf应取多大？此时负载获得的功率有多大？

模拟电子技术基础试卷一及参考答案（总分150分）一、选择题（本大题10个小题，每小题4分，共40分。

在每小题给岀的四个选项中, 只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。

）1.用万用表的RX100档测得某二极管的正向电阻阻值为500Q,若改用RXlk档，测量同一二极管，则其正向电阻值（）a.增加b.不变c.减小d.不能确定2.某三极管各电极对地电位如图2所示，由此可判断该三极管（）a.处于放大区域b.处于饱和区域c.处于截止区域d.已损坏图23.某放大电路在负载开路吋的输出电压为6V,当接入2kG负载后，其输出电压降为4V,这表明该放大电路的输出电阻为（）a. 10kQb. 2kQc. lkQd. 0.5kQ4.某放大电路图4所示.设V CC»V BE,L CEO"0,则在静态时该三极管处于（）a.放大区b.饱和区c.截止区d.区域不定5.图5所示电路工作在线性放大状态，设R「RMR L,则电路的电压增益为（）g"尺a. b. 1 + gnA C. 一弘尺； d. 一庄/弘6. 图5屮电路的输入电阻&为（ a.Rg+（l?jj//7?g2） c. RJRjlR 立7. 直流负反馈是指（）a.存在于RC 耦合电路小的负反馈c.总流通路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（） a.输入信号所包含的干扰和噪声c.反馈环外的干扰和噪声 9. 在图9所示电路屮，A 为理想运放，a. -2.5Vb. -5V图910. 在图10所示的单端输出羌放电路中，若输入电压△5尸80诃，二60mV,则差模输入电压为（）a. 10mVb. 20mVc. 70mVd. 140mV—nu^— — 1 R 1LICH;Rd rnHX ・ R c--4P_1T- o +Vcc Vo） b. /?g.//（/?g]+/?g2） d. [R g +（心〃他b.放人直流信号时才有的负反馈 d.只存在于直接耦合电路中的负反馈b.反馈环内的十扰和噪声d.输出信号中的干扰和噪声 则电路的输出电压约为（）c. -6.5Vd. -7.5V图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

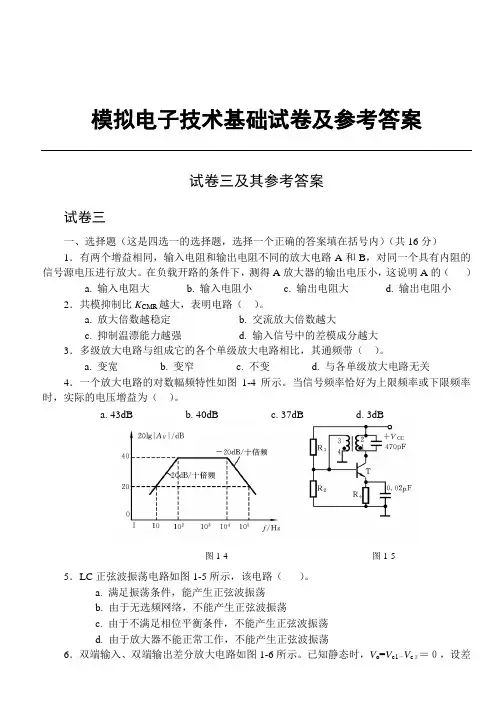

模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A &，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。

无委办培训电子技术基础试题姓名：地区：班级：培训班第一期总分:一、填空题（每空1分，共32分)1、二极管具有（）性;当( )时,二极管呈（)状态；当（）时,二极管呈（）状态。

2、三极管用来放大时，应使发射结处于（）偏置，集电结处于（）偏置；而工作在饱和区时，发射结处于（）偏置，集电结处于（）偏置。

3、对于共射，共集和共基三种基本组态放大电路，若希望电压放大倍数大，可选用（）组态；若希望带负载能力强，应选用（）组态；若希望从信号源索取电流小，应选用（）组态；若希望高频性能好，应选用（）组态.4、多级放大电路的总的电压放大倍数是所组成的各级电压放大倍数的（）。

5、共模抑制比等于（)之比,电路的共模抑制比越大，表明电路（）能力越强.6、理想运算放大器的开环差模电压放大倍数可认为（)，输入阻抗为（),输出阻抗为( ）。

7、希望减小放大电路从信号源索取的电流，可采用（）负反馈；希望减小输入电阻，则宜采用（）负反馈；要求负载变化时,输出电压稳定,应引入( )负反馈；要求负载变化时,输出电流稳定则应引入( ）负反馈。

8、在某个信号处理系统中,要求让输入信号中10~15kHz信号通过，应选用（)滤波器；如果要抑制50Hz干扰信号,不使其通过，可采用( ）滤波器。

9、正弦波振荡电路的振荡条件中，幅值平衡条件是指（），相位平衡条件是指（），后者实质上要求电路满足（）反馈。

10、常用小功率直流稳压电源系统由（）、( ）、( ）、和（）等四部分组成.二、选择题（每空2分，共28分）1、利用二极管的( )组成整流电路（A、正向特性；B、单向导电性; C、反向击穿特性).稳压二极管工作在（）状态下，能够稳定电压（D、正向导通；E、反向截止；F、反向击穿）。

2、某多级放大电路的电压增益为60dB,因此可知其电压放大倍数为（）（A、600倍; B、1000倍；C、2000倍）。

若该电路的输入电压信号为2。

54mV，则输出电压值为（）（A、1.524V；B、2.54V;C、5.08V）。

模拟电子基础考试题及答案一、选择题1. 在理想运算放大器中，输入电阻理论上是：A. 有限值B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 一个二极管的正向压降通常在：A. 0.3VB. 0.7VC. 3VD. 7V答案：B3. 稳压二极管的工作原理是利用二极管的：A. 正向特性B. 反向特性C. 温度特性D. 反向击穿特性答案：D4. 一个理想的电压源与一个电阻串联，其输出电压：A. 等于电压源电压B. 等于电阻上的电压C. 等于电压源电压与电阻电压之和D. 等于电压源电压与电阻电压之差答案：A5. 一个电路的增益定义为输出电压与输入电压的比值，如果增益为-10，这表示：A. 电路是放大器B. 电路是衰减器C. 电路是相位反转放大器D. 电路是相位反转衰减器答案：D二、填空题6. 在模拟电路中，_________ 是用来放大电流的电子元件。

答案：晶体管7. 运算放大器的开环增益通常非常高，可以达到_________ 级别。

答案：兆或更高8. 一个理想的电流源的内阻为_________。

答案：0欧姆9. 滤波器按照通过频率的不同可以分为低通滤波器、高通滤波器、_________ 和_________。

答案：带通滤波器；带阻滤波器10. 负反馈可以提高放大电路的_________ 和_________。

答案：稳定性；线性度三、简答题11. 简述什么是负反馈，并说明其在放大电路中的作用。

答案：负反馈是指将放大电路的输出信号的一部分以相反的相位反馈到输入端的过程。

在放大电路中，负反馈可以提高电路的稳定性，减少非线性失真，增加带宽，降低噪声等。

12. 解释什么是共模抑制比，并说明其在差分放大电路中的重要性。

答案：共模抑制比（CMRR）是指差分放大电路对差模信号的放大能力与对共模信号放大能力的比值。

它反映了差分放大电路抑制共模信号干扰的能力。

在信号处理中，高CMRR可以确保电路只放大所需的差模信号，而抑制共模噪声，从而提高信号的信噪比。

一、在括号内用“√”或“×”表明下列说法是否正确。

(1I)只有电路既放大电流又放大电压，才称其有放大作用；( )(2)可以说任何放大电路都有功率放大作用；( )(3)放大电路中输出的电流和电压都是有由有源元件提供的；( )(4)电路中各电量的交流成分是交流信号源提供的；( )(5)放大电路必须加上合适的直流电源才能正常工作；( )(6)由于放大的对象象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都豪无变化；( )(7)只要是共射放大电路，输出电压的底部失真都是饱和失真。

( )【解答】(1)×。

放大的特征是功率的放大，电压电流其中一个或两个都放大都可称放大，但放大的前提条件是不能失真。

(2) √。

放大的特征就是功率的放大。

(3)×。

应该是由有源元件通过对输入信号的控制和转换得到的，而不是直接提供。

(4)×。

．(5) √。

设置合适的静态工作点。

(6)×。

任何稳态信号都可分解为若干正弦波的叠加。

(7)×。

二、试分析图T2．2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电对交流信号均可视为短路。

，【解答1 (a)不能。

因为输人信号被VBB所影响。

(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型，即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道，P沟道的场效应管，必须在UGs<0的情况下才有导电沟道，在这两种情况下结型场效应管都将出现栅流，它不仅使场效应管失去了高输入电阻的特点，而且会造成管子损坏。

‘而对于绝缘栅型效应管，由于宦容易积累电荷形成高电压，以致造成击穿现象，所以不能用测晶体管的办法来检测。

对于结型场效应管，则可以用判定晶体管基极的方法判定它的栅极，但不能用判定集电极和发射极的方法来判断源极和漏极。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、结正偏时（），反偏时（，所以结具有（）导电性。

2、（反向饱和电流）漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管（）是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数（），对于深度负反馈放大电路的放大倍数（）。

10、带有负反馈放大电路的频带宽度（），其中（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、电路是（）电源互补功率放大电路；电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（反偏）状态，但其两端电压必须（大于）它的稳压值才有导通电流，否则处于（截止）状态。
