(010)线圈圈数测试仪操作及保养规程

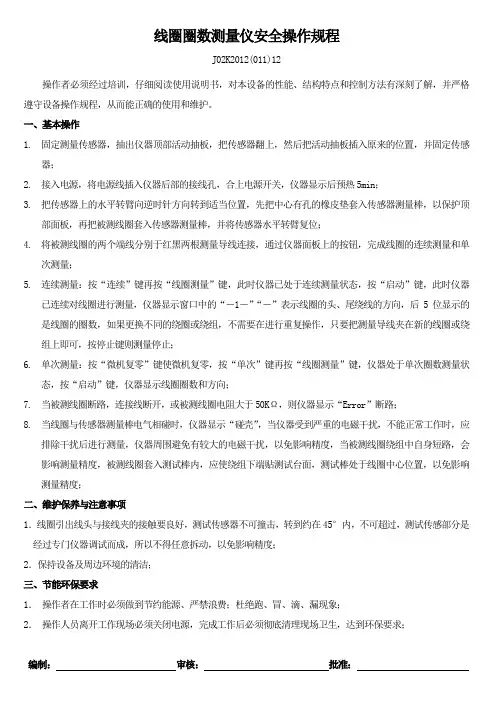

线圈圈数测量仪安全操作规程J02K2012(011)12操作者必须经过培训，仔细阅读使用说明书，对本设备的性能、结构特点和控制方法有深刻了解，并严格遵守设备操作规程，从而能正确的使用和维护。

一、基本操作1.固定测量传感器，抽出仪器顶部活动抽板，把传感器翻上，然后把活动抽板插入原来的位置，并固定传感器；2.接入电源，将电源线插入仪器后部的接线孔，合上电源开关，仪器显示后预热5min；3.把传感器上的水平转臂向逆时针方向转到适当位置，先把中心有孔的橡皮垫套入传感器测量棒，以保护顶部面板，再把被测线圈套入传感器测量棒，并将传感器水平转臂复位；4.将被测线圈的两个端线分别于红黑两根测量导线连接，通过仪器面板上的按钮，完成线圈的连续测量和单次测量；5.连续测量：按“连续”键再按“线圈测量”键，此时仪器已处于连续测量状态，按“启动”键，此时仪器已连续对线圈进行测量，仪器显示窗口中的“－1－”“－”表示线圈的头、尾绕线的方向，后5位显示的是线圈的圈数，如果更换不同的绕圈或绕组，不需要在进行重复操作，只要把测量导线夹在新的线圈或绕组上即可，按停止键则测量停止；6.单次测量：按“微机复零”键使微机复零，按“单次”键再按“线圈测量”键，仪器处于单次圈数测量状态，按“启动”键，仪器显示线圈圈数和方向；7.当被测线圈断路，连接线断开，或被测线圈电阻大于50KΩ，则仪器显示“Error”断路；8.当线圈与传感器测量棒电气相碰时，仪器显示“碰壳”，当仪器受到严重的电磁干扰，不能正常工作时，应排除干扰后进行测量，仪器周围避免有较大的电磁干扰，以免影响精度，当被测线圈绕组中自身短路，会影响测量精度，被测线圈套入测试棒内，应使绕组下端贴测试台面，测试棒处于线圈中心位置，以免影响测量精度；二、维护保养与注意事项1．线圈引出线头与接线夹的接触要良好，测试传感器不可撞击，转到约在45°内，不可超过，测试传感部分是经过专门仪器调试而成，所以不得任意拆动，以免影响精度；2．保持设备及周边环境的清洁；三、节能环保要求1．操作者在工作时必须做到节约能源、严禁浪费；杜绝跑、冒、滴、漏现象；2．操作人员离开工作现场必须关闭电源，完成工作后必须彻底清理现场卫生，达到环保要求；编制：审核：批准：。

圈数测试仪圈数测试仪是电机测试的重要工具，它用于测试电机的转速和圈数，以便调试和维护电机。

本文介绍圈数测试仪的原理、使用方法和常见故障排除方法。

原理圈数测试仪的原理基于霍尔效应和Arduino开发板。

霍尔效应是一种电磁学现象，当磁场通过一个导体时，会产生电势差。

圈数测试仪通过将霍尔元件放置在电机转子上，检测旋转过程中霍尔元件产生的电势差，从而计算出电机的转速和圈数。

Arduino开发板是一款小型、便携的计算机，它可以通过代码编程来控制外部设备，如霍尔元件。

圈数测试仪使用Arduino开发板和相关传感器实现电机的圈数检测和转速测量。

使用方法使用圈数测试仪需要以下步骤：1.连接电机：将要测试的电机连接到圈数测试仪上。

2.安装霍尔元件：将霍尔元件安装在电机转子上。

3.设置测试参数：打开圈数测试仪的控制面板，设置测试参数，如采样频率和采样时间。

4.开始测试：点击“开始测试”按钮，圈数测试仪会自动采集数据并计算出电机的转速和圈数。

5.查看结果：测试完成后，圈数测试仪会输出测试结果，用户可以根据需要保存或打印结果报表。

常见故障排除方法圈数测试仪在使用过程中可能会出现以下故障：1. 无法连接电机如果圈数测试仪无法连接电机，请检查电机的连接线是否插好。

也可以尝试更换连接线或更换电机。

2. 读取不到霍尔元件数据读取不到霍尔元件数据可能是元件安装不良或连接线松动导致的。

请检查元件的连接是否紧固，并重启圈数测试仪。

3. 测试结果不准确如果测试结果出现明显偏差，可能是测试参数设置不当或设备损坏导致的。

请检查测试参数设置是否符合要求，并尝试更换设备。

结论圈数测试仪是一种非常有用的工具，它可以帮助工程师测试电机的转速和圈数，从而实现电机的调试和维护。

通过理解圈数测试仪的原理和使用方法，可以更好地运用圈数测试仪，提高工作效率和准确性。
