《电气工程计量与计价》 建筑电气工程量计算规则

《电气工程计量与计价》 建筑电气工程量计算规则


2.电缆工程
（7）电缆终端头及中间头均按设计图示数量以“个”为计量单位计 算。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电 缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计 算（或按平均250m一个中间头考虑）。
（8）桥架安装，按设计图示长度以“10m”为计量单位计算。 （9）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的
9 电气工程计量与计价
9.1 建筑电气系统基础知识 9.2 建筑供配电系统 9.3 建筑电气照明系统 9.4 建筑防雷与接地 9.5 建筑电气施工图识读 9.6 建筑电气工程量计算规则 9.7 建筑电气工程实例
9.6 建筑电气工程量计算规则
9.6.1定额内容及措施费 1.适用范围 本册定额适用于工业与民用建筑新建、扩建和整体改建工程中10KV
（3）电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按 以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。 ②垂直敷设时，管口距地面增加2m。 ③穿过建筑物外墙时，按外墙外缘以外增加1.5m。 ④穿过排水沟时，按沟壁外缘以外增加1m。
2.电缆工程
（4）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计 算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外 各增加0.3m工作面计算。
10KV以下架空配电线路
（5）横担安装——组 （6）拉线制作与安装——组 （7）导线架设——Km/单线 （8）导线跨越与进户线架设——处 （9）杆上变压器安装——台
2.电缆工程
工作内容 电缆沟挖填、人工开挖路面、电缆沟铺沙盖砖、移动盖板、电缆保护
管敷设、电缆桥架安装、电缆敷设、电缆头制作与安装、其他。 （1）直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土
[预算入门]电气工程算量及套价实例讲解(附图)

[预算入门]电气工程算量及套价实例讲解(附图)


综合单价：9.18元
工程内容 序 号
单 数量 其中／元
位
人工 材料费
费
机械使 综合 用费 费
小计/元
1 铍锌钢管
m 30 38.40 9.60
5.40
DN20 暗配
2 铍锌钢管 DN20
m 30.9
108.15
3 暗装扫线盒 个 6
6.30 12.90 0
4 接线盒
个 6.12
18.36
5 暗装开关盒 个 5
计量单位：m
项目编码： 030212003001
工程数量：80
项目名称：电气配线 管内穿线BV2.5 mm² 综合单价：2.44元
工程内容 序 号
单 数量 位
其中／元
人工 材料费 费
机械 使用 费
小计/ 元
综合费
1 管内穿线 m 82 BV2.5 mm²
18.86 14.76 0
18.86 52.48
（1）配管配线系指从配电控制设备到用电器具
的配电线路以及控制线路的敷设。工艺上分明 配和暗配两种形式。各种配管应区别不同敷设 方式，部位及管材材质，规格，以“延长米” 计算。计算时不扣除管接线箱（盒）、灯头盒、 开关盒所占长度。其计算要领是从配电箱算起， 沿各回路计算；同时应考虑按建筑物自然层进 行划分。或者按照建筑形状分片计算。
项目编码 序 号
1 03021200 1001
项目 名称
电气 配管
工程内容 综合单价组成
人工 材料 机械 费 费 使用
费
铍锌钢管 1.68 5.64 0.18 DN20 暗配 包括接线盒6 个、开关盒5 个安装、接 地
综合单 价/元 综合 费
1.68 9.18
《安装工程计量与计价》课件——4.建筑室内电气照明工程计算

《安装工程计量与计价》课件——4.建筑室内电气照明工程计算


安装工程计量与计价
建筑室内电气照明工程计量 4.5建筑室内电气照明系统施工图识读-管内穿线
目录
CONTENTS
1 照明线路导线根数的判断 2 常用照明线路走向的判断
PART 1
照明线路导线根数的判断
照明线路导线根数的判断
电气照明平面图中一般采用导线单线画法。两根线穿一根管一般不标注，穿三 根线的就在管子上标三个斜杠或者斜杠加3标注，4根及以上导线的就标斜杠加 对应根数。
WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷设
室内电气照明线路的标注
➢ 照明线路的标注用以表示线路的敷设方式及敷设部位，采 用英文字母表示。
➢ 照明线路的标注格式为：
a-b（c×d）e-f
f——灯具安装方式(S吸顶式，CP线吊式，Ch吊链式，P吊管式，W壁装式，WR墙壁
内安装，HM座装，SP支架上安装，CL柱上安装，T台上安装，R嵌入式，CR顶棚内安
装）。
照明灯具的标注
例1：5-YZ402×40/2.5Ch 表示：5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的
灯管，灯具的安装高度为2.5m，灯具采用吊链式安装方式。 例2：20-YU601×60/3CP
普利卡金属套管
金属软管
常用电线导管
塑料管 应用最广的是聚氯乙烯管，在常温下抗冲击性能好，耐碱、耐
酸、耐油性能好，但易变形老化，机械强度不如钢管。 （1）硬质塑料管（PC）：适合在腐蚀性较强的场所做明敷设和暗敷设。 （2）半硬塑料管（FPC）：韧性大、不易破碎、耐腐蚀、质轻、钢柔结 合易于施工，适用于一般民用建筑的照明工程暗配敷设。 （3）阻燃塑料管（PVC）：建筑物顶棚内，宜采用阻燃型塑料管配线。 （4）软塑料管：质轻，刚柔适中，适于做电气软管。
电气照明工程工程量计算

电气照明工程工程量计算


2
进出配电箱的线头需焊（压）接线端子时，以“个”计。 。
3
（3）工程量计算规则
配电箱安装工程量计算
配电箱安装工程量计算
配电箱安装工程量计算
2.非成套配电箱（盘、板） 工作内容包括：制作、选料、下料、做榫、净面、拼缝、钻孔、拼装、砂光、油漆、包铁皮 定额说明及工程量计算规则 （1）箱、盘、板体制作：箱制作为铁质时以“100kg”计量；木质配电箱制作以半周长分档以“套”计量；配电板制作区别材质不同以“m2”计，板体安装，区分板体半周长不同以“块”计。
配管工程包括接地，不包括支架制作与安装 ，支架制作安装另列项计算。
电线管、钢管明配、暗配均包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按第十一册《刷油、防腐蚀、绝热工程》定额规定计算防腐处理工程量并用相应定额。
在钢索上配管时，除计算钢索配管外，还要计算钢索架设和钢索拉紧装置制作与安装两项。钢索架设工程量，应区分圆钢、钢索（直径6mm、9mm）按图示墙（柱）内缘距离，以”延长米”为计量单位计算，不扣除拉紧装置所占长度。钢索拉紧装置制作安装工程量，应区别花蓝螺栓直径（12、16、18）以“套”为计量单位计算。
按钮
04
插座
05
小型用电器
06
照明器具
计算项目：计算照明工程量时应根据电气工程施工图，按单位估算表（或综合基价）中的子目划分分别列项计算，计算出的工程量的单位应与单位估算表（或综合基价）中规定的计量单位一致，以便于正确套用。
例外情况:除了施工图上所表示的分项工程外，还应计算施工图纸中没有表示出来，但施工中又必须进行的工程项目，以免漏项。如在遇到建筑物沉降缝时，暗配管工程应作接线箱过渡等。
(3)配电板
２、照明配电装置
照明配电装置
建筑电气照明工程计量计价

建筑电气照明工程计量计价

有爆炸危险的露天钢质气罐其壁厚不小于4mm时，可不装设接闪 器，但需接地，不应少于两处。
（3） 三类防雷建筑
防直接雷的措施：宜在建筑物上装设避雷网（带）或避雷针或其混合 组成的接闪器。避雷网（带）应沿屋角、屋脊、屋檐、檐角等易受雷击的 部位敷设。屋面设不大于20m20m或24m18m的网格。
平屋面的建筑物，当其宽度不大于20m时，可沿周边敷设一圈避雷带。
负着强度相等、频率相同、而相互间具有120度相位差的交流电。
三根相线分别对接中性线的电压叫做“相电压”，U相=220V
三相线中每两根线之间的电压叫做“线电压”，U线=1.732 U相
=380V
室内供电系统的电源是从室外低压配电线路上接线入户的，接入 电源按进线方式有：三相四线制、三相五线制和单相两线制等形式。
电力传输线路示意图：
发电厂
高压输电线路
低压配电线路
生压变压器
降压变压器
配电箱
用电器具 电器设备
电缆及管线敷设
三相四线制：三根相线，一根中性线；线电压～380V ，相电压～220V 三相五线制：三根相线，一根零线，一根地线；线电压～380V ，相电压～220V 单相两线制：一根相线，一根零线； ～220V
插座按安装部位分：墙式、桌式和地式 按形式分：二极、三极和多功能 按电流分：10A、16A 按位数分：一位、两位、三位、四位
开关、插座按安装方式分：暗装和明装 按外形尺寸分：86，118，120系列 按应用场合分：工装、家装、酒店系列 按面板结构分：整体和组合
另有带开关插座
2.1.6、防雷接地
防雷接地是为了泻掉雷电电流，而对建筑物、电气设备和设施 采取的保护措施。
建筑物的防雷分类
一类防雷建筑 二类防雷建筑 三类防雷建筑
照明器具工程计量与计价

照明器具工程计量与计价


c、荧光艺术装饰灯具安装工程量，应根据装饰灯具示意图集所示，区别不 同安装形式和计量单位计算工程量。 i）、组合荧光灯光带安装的工程量，应根据装饰灯具示意图集所示，区别 安装形式、灯管数量，以“延长米”为计量单位，灯具的设计数量与定额不 符时，可以按设计用量加损耗量调整主材。 ii）、内藏组合式灯安装的工程量，应根据装饰灯具示意图集所示，区别灯 具组合形式，以“延长米”为计量单位，灯具的设计用量与定额不符时，可 根据设计用量加损耗量调整主材。 iii）、发光棚安装的工程量，应根据装饰灯具示意图集所示，以“m2”为 计量单位，发光棚灯具按设计用量加损耗量计算。 d、立体广告灯箱、荧光灯光沿的工程量，应根据装饰灯具示意图集所示，
安装工程计量与计价
照明器具 （1）工程量计算规则 《四川省建设工程工程量清单计价定额—通用安装工程(2015)》 “电气设 备安装工程”中灯具安装共分为七大类：普通灯具安装、荧光灯具安装、工 厂灯及防水、防尘灯安装、工厂其他灯具安装、医院灯具安装、艺术花灯安 装、路灯安装。 按灯具形式、安装方式、型号规格不同直接从施工图上数出，以“套”为单 位计量。 ① 普通灯具安装的工程量计算
普通灯具形式：普通吸顶灯、一般灯具(普通吊线灯、一般壁灯、防水吊灯 等）。 应区别灯具的种类、型号、规格、以“套”为计量单位。计算时应注意：软 线吊灯和链吊灯均不包括吊线盒价值，必须另计。 ② 装饰灯具的安装 装饰灯具形式：吊式、吸顶式、荧光艺术式、几何形状组合、标志诱导灯、 水下艺术灯、点光源、草坪灯、歌舞厅灯具等。 装饰灯具安装的工程量计算，四川省应使用与《四川省建设工程工程量清单 计价定额—通用安装工程(2015)》 “电气设备安装工程”中装饰灯具安装 配套的灯具彩图。为了减少因产品规格、型号不统一而发生争议，定额采用 灯具彩色图片与子目对照方法编制，以便认定，给定额使用带来极大方便。
第四章电气工程计量与计价

第四章电气工程计量与计价


测，需要进行干燥处理时，应区分干式电抗器和油浸式电抗器， 计算干燥处理费用。对于干式电抗器，应按每组重量区分等级， 均以“组”为计量单位为计算；对于油浸式电抗器，则按容量大
小划分等级，均以“台”为计量单位计算。 (8)电力电容器。电力电容器安装分为移相及串联电容器、 集合式并联电容器、并联补偿电容器组架和交流滤波装置组架 等，所以在计算电容器安装消耗量时应区分移相及串联电容器和 集合并联电容器，并区分重量，以“个”为计量单位计算；而并 联补偿电容器组架则分单列两层、三层、双列两层、三层和小型 组合等类型，均以“台”为计量单位计算。 (9)交流滤波装置。交流滤波装置的安装工程量，应区别电 抗组架、放电组架、连线组架，分别以“台”为计量单位计算。 (10)高压成套配电柜。高压成套配电柜安装应按高压配电柜 的不同名称，区别其单母线柜和双母线柜，分别以“台”为单位
架的部分线路)、进户线支架、瓷绝缘子(瓷瓶)、进户线(从进户 线支架经进户线保护管至配电箱的导线)、进户线保护管(一般采 用焊接钢管)等组成。 低压进户线的滴水弯最低点距地面不小于 2.7m 时，或当个 别建筑物本身低于 2.7m 时，应将进户线支架抬高。进户线接头 将采用“倒人字弯”做法以防雨水流入。 图 4-1 是一种经常使用的三相四线制、两端埋设式进户线支 架的低压进户装置安装示意图。 (2)配电箱〓配电箱按其用途的不同，可分为动力配电箱和 照明配电箱。 按其制造方式划分，有定型配电箱和非定型配电箱。定型配 电箱是成品箱，施工安装企业只计取安装费，非定型配电箱是由 安装施工企业自行制作组装，所以除计取配电箱的安装费外，还
第四章〓建筑电气工程计量与计价
第一节〓建筑电气工程识图
一、建筑电气工程基础知识
(一)建筑电气工程介绍
在我国，一般把 1kV 以上的电压称为高压，1kV 以下的电 压称为低压。6～10kV 的电压用于送电距离为 10km 左右的工业
建筑电气照明工程清单计量与计价

建筑电气照明工程清单计量与计价

建筑电气照明工程清单 计量与计价
2023年5月5日星期五
4.5.1建筑电气照明工程工程量清单
1）清单工程量的计算
安装工程的分项工程工程量分为三个工程量即：清单工 程量、定额工程量、主材工程量。其中主材工程量亦称报 价工程量。
依算就何规位损据则的耗《进工、计行程预价规计实留算体等范的的工》规工程净程量定尺量。的寸定的预工工。，额 工 留 程即程不计 程 、 量安量计价 量 附 。计装任模 ， 加式 即 量下 实 等的 物 工定 工 程额 程 量中 量 以规 加 后亦 价 工 量 材定 上 的材 程 ，称费料 量 其报。工加作价程上用工程量损是。耗用量它后于，或是的计定工算未额程主计
缆敷设
m
0.712 254.70
303.25
8.64
82.98 181.35
C2-782 户内干包式 个 电力电缆终
2 31.62 88.64 0
12.76 63.24
端头制作安
装
合价/元
材料费 机械费
215.91 177.28
6.15 0.00
人工单价
小计
244.59 393.19 6.15
m
管理利润 59.08
25.52
84.60
元/工日
未计价材料费
3946.40
清单项目综合单价
主要材料名称、规格、型号
材
铜芯电力电缆VV22-（4×25+1×16）
料
费
明
细
其他材料费
材料费小计
79.37
单位
数量
单价/元 合价/元
暂估单 价/元
暂估合价/ 元
米
71.9 54.89
3946.40
4.电气照明工程计量计价

4.电气照明工程计量计价

二）工程量计算规则 一、控制设备低压电器安装以"台"为计量单位。集装箱式配电室安 装以"10t"为计量单位。以上设备安装均未包括基础槽钢、角钢的制 作安装，其工程量应按相应定额另行计算。 二、盘、柜配线分不同规格，以"10m"为计量单位。
三、盘、箱、柜的外部进出线预留长度按下表计算。
盘、箱、柜的外部进出线预留长度
（一）定额计价总说明
《全国统一安装工程预算定额》总说明
一、《全国统一安装工程预算定额》共分十三册，包括：
二、本定额是完成规定计量单位分项工程计价所需的人工、材料、施 工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、 项目划分、计量单位的依据；是编制安装工程地区单位估价表、施工 图预算、招标工程标底、确定工程造价的依据；也是编制概算定额 （指标）、投资估算的基础；也可作为制订企业定额和投标报价的基 础。
六、人工工日消耗量的确定：
1.本定额的人工工日不分列工种和技术等级，一律以综合工日表示，内 容包括基本用工、超运距用工和人工幅度差。
2.综合工日的单价采用北京市2008年安装工程人工费单价，每工 日 元，包括基本工资和工资性津贴等。
七、材料消耗量的确定：
1.本定额中的材料消耗量包括直接消耗在安装工作内容中的主要材料、 辅助材料和零星材料等，并计入了相应损耗，其内容和范围包括：从工 地仓库、现场集中堆放地点或现场加工地点到安装地点的运输损耗、施 工操作损耗、施工现场堆放损耗。
４．安装与生产同时进行时，安装工程的总人工费增加10%，全 部为因降效而增加的人工费（不含其他费用）。
５．在有害人身健康的环境（包括高温、多尘、噪声超过标准和 在有害气体等有害环境）中施工时，安装工程的总人工费增加 10%，全部为因降效而增加的人工费（不含其他费用）。
十、灯具工程量计算规则普通灯具安...

十、灯具工程量计算规则普通灯具安...

计价部分案例一：某会议室电气照明工程工料计价一、配管工程量计算规则z各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

二、电气照明平面布置图三、会议室照明回路电气配管立体图四、配管工程量计算定P2801.照明回路：UPVC20电线管水平配管：L1+L2+L3+L4+L5+…..+Ln=32m垂直配管：配电箱处：3.2-1.7=1.5m双联开关处：3.2-1.4=1.8m三联开关处：3.2-1.4=1.8m配管工程量：水平配管工程量+垂直配管工程量=32+1.5+1.8+1.8=37.1m五、配线工程量计算规则z管内穿线的工程量，应区别线路性质、导线材质、导线截面，以“米”为计量单位计算。

线路分支接头线的长度已综合考虑在定额中，不得另行计算。

z连接设备导线预留长度见定额中相应规定。

P60各种开关箱、柜、板预留长度：高+宽（盘面尺寸）六、会议室照明回路管内穿线图七、配线工程量计算定P280管内穿线：BV-1.5mm2铜芯线水平配管内穿线：L1×n1+L2×n2+L3×n3+L4×n4+L5×n5+…..+L n×Nn=75m垂直配管内穿线：配电箱处：3.2-1.7=1.5m×2双联开关处：3.2-1.4=1.8m×3三联开关处：3.2-1.4=1.8m×4预留线：（0.3+0.2）×2=1m管内穿线工程量：75+15.6+1=91.6m八、开关工程量计算规则z开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以“套”为计量单位计算。

z灯具、明、暗开关、插座、按钮等预留线，已分别综合在相应定额内，不得另行计算。

九、开关工程量计算定P3981.双联单控开关：1套2.三联单控开关：1套十、灯具工程量计算规则z普通灯具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算，普通灯具安装定额适用范围见定额规定。

安装工程计量与计价学习电气照明工程计量计价

安装工程计量与计价学习电气照明工程计量计价

1.低压开关柜
低压开关柜也称低压配电屏或柜，常直接设置在配 电变压器低压侧作为配电主盘，有时也用作较重要负 荷的配电分盘，一般要求安装在专用电气房间(配电室) 或被相对隔离开的专门场地内。按结构型式的不同， 又分为固定开启式和抽屉式两种。
2.电力配电箱和照明配电箱
成套照明配电箱适用于工业与民用建筑在交流 50HZ、额定电压500V以下的照明和小动力控制回路中 做线路的过载、短路保护以及线路正常转换用。进户 线进户后，先经总开关，然后再分支供给分路负荷。 总开关、分支开关和熔断器、漏电保护器等均装在配 电箱内。常用照明配电箱有PX（R）型、XML型等。
（三）设备安装 1.电源总进线柜为落地安装，进出线方式为上进上出。 2.电表箱均嵌墙暗装，底边距地1.5米。 3.除注明外，开关、插座分别距地1.4米，其中，一层、二 层除南墙插座距地0.15米外，其余插座距地0.3米。 （四）导线选择与敷设 1.照明干线选用BV-500V铜芯电线，所有干线均穿SC钢管沿 墙暗敷设。 2.支线穿管原则为BV2.5mm2的2根、3根穿管PC15，4根、5 根穿管PC20。 （五）建筑物防雷、接地系统
建筑物防雷： 接地：
二、可选工作手段
包括：现行建筑安装工程消耗量定额及其价目汇总表； 建筑安装工程费用定额；当地建设工程材料指导价格等； 建筑电气照明工程验收施工规范。
学习单元3.1 建筑电气照明工程
定额计量与计价
任务资讯
一、电气照明系统组成 建筑电气照明工程是建筑工程的重要组成部分。建筑电 气照明是指在缺乏天然光或天然光不足的情况下，为在建 筑物内创造一个明亮的环境，以满足生产、工作和生活的 需要，利用电气设备将电能转换成光能以达到建筑人工照 明的目的。
4.看平面布置图 通过识读施工平面图，要求了解电器设备安装的

电气造价员清单计量与计价(第一章照明工程)

第一章电气照明工程清单计量与计价【例题1】某局部照明工程施工说明：1、照明配电箱为嵌墙式，箱尺寸为W×H×D（500×400×170），安装高度离地1.5m。

2、照明线采用BV-2.5mm2，穿电线管沿墙或楼板暗敷，穿管管径2～4根线穿MT20（埋地为SC20），5～6根线穿MT25（埋地为SC25）。

3、开关离地1.3米，插座高度见图纸上，管子沿楼板敷设标高为2.9m，埋地敷设高度为-0.1m。

4、图中括号内的数据为水平长度，单位m。

局部照明平面图问题：根据图示内容和《建设工程工程量清单计价规范》（GB50500-2013）和《通用安装工程工程量计算规范》（GB50856-2013）编制分部分项工程清单。

【例题2】某控制室照明系统Ⅰ回路施工说明：1）照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装，安装高度离地1.6m，配电箱箱宽350mm，箱高200mm。

2）管路均采用镀锌钢管Φ15沿墙、楼板暗配，顶管敷设标高4.5m，管内穿绝缘导线ZRBV-500 2.5mm2。

3）开关离地1.4m；装饰灯为点光源灯，吸顶，型号FZS-164；荧光灯型号YG2-24）配管水平长度见括号内数字，单位为m。

表中数据为计算该照明工程相关定额问题：1）某控制室照明工程图在计算工程量时，造价人员发现有错误，为能合理计算计算工程造价，请把图中错误找出，并进行修改。

2）根据图示内容和《建设工程工程量清单计价规范》（GB50500-2013）和《通用安装工程工程量计算规范》（GB50856-2013）的相关规定计算工程量，管线工程量；编制分部分项工程量清单及计价表（不计算计价部分）。

3）假设镀锌钢管DN15暗配的清单工程量为50m，其余条件不变，依据上述相关定额计算镀锌钢管DN15暗配项目的综合单价，填写综合单价分析表（金额保留两位小数，其余保留三位小数）管理费、利润分别按人工费的33%和7%计算，人工单价为74元/工日。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

照明220伏特 只有相对的两个电源 ～220V 动力380伏特 端，没有确定的电极 AC380V
直流电
电压的高低、方向不 随时间的变化而变化
一般电池、 电瓶
有正极和负极
DC--
脉动 电压的高低随时间变 特殊的场合
直流电 化而变化
和地点
有正极和负极
波形图
三种电源绝对不可以混用。
比如交流电中的220伏特是火线和大地的参考值，而火线绝对不 可以等同于正极，零线绝对不等同于负极。
第三章 建筑电气照明工程计量计价
电气照明工程计量计价

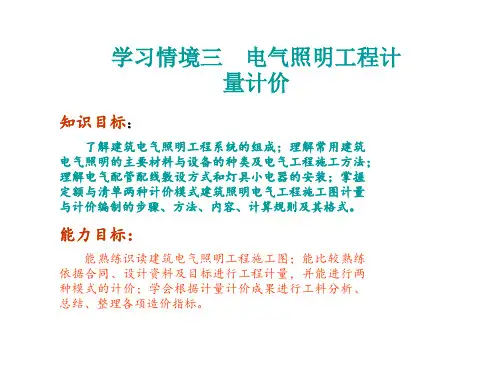

知识目标：
了解建筑电气照明工程系统的组成； 理解常用建筑电气照明的主要材料与设备的种类及 电气配管配线敷设方式和灯具小电器的安装； 识读建筑电气照明施工图 掌握定额与清单两种计价模式下的建筑照明电气工 程施工图计量与计价编制的步骤、方法、内容、计算规பைடு நூலகம்则及其格式。
电气照明工程计量计价
火力发电厂
核子发电厂
大容量帛水蓄能电站
500KV
一般水力发电站
变电站1
220KV
大型工企业
铁道变电站
35KV 10KV 变电站2
电力机车
10KV 杆上变压器
地下电缆
变电站3
6KV
380/220V
380/220V
旅 游 点
住 宅
酒
店
工
厂
电气照明工程计量计价
室内电气照明系统组成 低压配电系统的组成及配电方式
电气照明工程计量计价
能力目标：
能熟练识读建筑电气照明工程施工图； 能比较熟练依据合同、设计资料及目标进行工 程计量，能进行两种模式的计价； 学会根据计量计价成果进行工料分析、总结、 整理各项造价指标。
电气照明工程计量计价
3.1、建筑电气照明系统组成
建筑电气照明工程是建筑工程的重要组成部分。建筑电气照 明是指在缺乏天然光或天然光不足的情况下，为在建筑物内创造 一个明亮的环境，以满足生产、工作和生活的需要，利用电气设 备将电能转换成光能以达到建筑人工照明的目的。
配电箱大小取决于： 1、元件外形尺寸
其中：
Pe额定功率 Kx需要系数 cosφ功率因数 Pjs 计算功率 Ijs计算电流
2、进线出线方式 3、接线方式及接线预留位置 4、安全距离
电气照明工程计量计价
3.1.3、电缆及线管敷设
电力进户线路中电缆的敷设常采用：直埋敷设、穿管敷设、电 缆沟敷设、桥架敷设等。
（1）室外接户线 （2）进户线 （3）配电盘（箱） （4）干线 （5）支线 （6）用电设备
1、组成
配电装置（配电盘） 配电线路
放射式：各负荷独立受电。
2、配电方式 树干式：与放射式相反。
混合式 3、负荷：指用电设备功率的大小。
电气照明工程计量计价
3.1.2、配电箱
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和 辅助设备组装在封闭或半封闭金属柜中或屏上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。
电气照明工程计量计价
灯 具 的 组 成
电气照明工程计量计价
照明采用的电源电压为220V，事故照明一般采用的电压为36V。 在进行照明设计时，应根据视觉要求、作业性质和环境条件，通 过对光源、灯具的选择和配置，使工作区或空间具备合理的照度、显 色性和适宜的亮度分布及舒适的视觉环境。 灯具的选择是根据具体房间和区域的功能而定的，在确定照明方 案时，应考虑不同类型建筑对照明的特殊要求，并处理好电气照明与 天然采光的关系。 室内一般照明采用同一种类型的光源，当有装饰性或功能性要求 时，亦可采用不同种类的光源。
配电箱的计算容量是所有负 荷回路的容量的总和计算电流由
配电箱的一般要求
计算容量得到。
“三级配电两级保护”
教材例子：
Pe=293.34kw Pjs=KTKxKePe=164.27kw Ijs= Pjs /(1.732×Ue×cosφ) 277.32A Kx=0.7 KT=0.8 cosφ=0.9
开关箱（末级）应有漏电保护 漏电保护装置参数应匹配 电箱内应有隔离开关 “一机、一闸、一漏、一箱” 要求
配电设备间相互连接中电缆的敷设常采用：穿管敷设、竖井敷 设等。
配电箱接到用各电器具的供电和控制线路的安装一般有：明配 管和暗配管两种方式。
明配管是用固定卡子将管子固定在墙、柱、梁、顶板等结构上。 暗配管是将管子预敷设在墙、柱、梁、顶板内。管材主要有焊 接钢管、电线管和 PVC塑料管。
电气照明工程计量计价
总配电箱：设置在进户后，主要控制各分支电路的停、送电； 分配电箱：分支电路上，控制其上的设备、度量分支电路电耗；
根据用途不同分动力配电箱和照明配电箱
照明配电箱设备是在低压供电系统末端负责完成电能控制、保护、 转换和分配的设备。主要由电线、元器件（包括隔离开关、断路器等） 及箱体等组成。
电气照明工程计量计价
电力传输线路示意图：
发电厂
高压输电线路
低压配电线路
生压变压器
降压变压器
配电箱
用电器具 电器设备
电缆及管线敷设
三相四线制：三根相线，一根中性线；线电压～220V，相电压～380V 三相五线制：三根相线，一根零线，一根地线；线电压～220V，相电压～380V 单相两线制：一根相线，一根零线； ～220V
建筑电气照明系统一般是由变配电设施通过线路连接各用电 器具组成一个完整的照明供电系统，主要内容由：进户装置、室 内配电箱(盘)、电缆及管线敷设、灯具、小电器（开关、插座、 电扇等）、防雷接地、等电位联结等项目组成。
电气照明工程计量计价
3.1.1、进户装置
电源
特性
应用场合
标志
表示方法
交流电
电压的高低、方向随 时间变化而变化
负着强度相等、频率相同、而相互间具有120度相位差的交流电。
三根相线分别对接中性线的电压叫做“线电压”，U线=220V
三相线中每两根线之间的电压叫做“相电压”，U相=1.732 U线
=380V
电气照明工程计量计价
室内供电系统的电源是从室外低压配电线路上接线入户的，接入 电源按进线方式有：三相四线制、三相五线制和单相两线制等形式。
电气照明工程计量计价
一般家庭用电均为单相交流电，取低压输电线路中的一相
u=Umsin(t+) 或 i=Imsin(t+)
最大值： Um或Im 初相位： 角频率： 2/ =1/f = T 频率f在我国是50HZ
工业用电多为三相交流电，因此高压输电、低压配电线路也是三相交流电 输电线路，通常是四根线（三根相线，一根中性线）。三根相线载
3.1.4、灯具
照明器具种类繁多，按电光源不同，有以下几种
光源种类 白炽灯 金属卤化物灯 氙灯 卤钨灯
代号 不注
J X L
光源种类 高压汞灯 荧光灯 混光光源 高压钠灯
代号 G Y H N
灯具的安装有三类，即吊式、吸顶式、壁装式。其中吊式又 有线吊式、链吊式、管吊式三种方式；吸顶式又有一般吸顶式、 嵌入吸顶式两种方式。（水下灯、路灯、高空标志灯、灯箱）
