《电气工程计量与计价》 建筑电气工程量计算规则

电气安装全国统一安装工程预算工程量计算规则电气安装工程预算是指对电气安装工程进行全面审查、估算和编制工程造价预算的过程。

全国统一安装工程预算工程量计算规则是为了保证电气安装工程预算的准确性和统一性，从而提高安装工程管理水平和效益，规范安装工程市场秩序。

电气安装工程预算的编制需要按照全国统一安装工程预算工程量计算规则进行，主要包括以下内容：1.工程量计算基本原则：工程量计算应符合统一的计量原则，即按实际施工部位和工程内容进行分项工程量的计算，确保工程量计算的准确性。

2.工程量计算基本单位：电气安装工程量计算以国家规定的计量单位为基准，如米、立方米、千克等。

3.工程量计算方法：根据工程施工图纸和技术规范要求，按照工程量计算规则，将施工图纸上的部位分解成独立的分部工程和子分部工程，然后按照相应的施工规范和定额进行计算。

4.工程量计算内容：电气安装工程量计算包括主要设备、材料、构配件、劳动量等方面的内容，同时还要考虑施工建筑物的特殊要求，如通风、防火、防爆等。

5.工程量计算标准：电气安装工程量计算应按照国家规定的计量标准进行，如《建筑施工和建筑安装工程定额》、《建筑工程工程量计算规范》等。

6.工程量计算程序：工程量计算应按照一定的程序进行，包括工程量计算依据的确定、工程量计算的方法和原则、分项工程量计算的编制和总工程量计算的核算等。

7.工程量计算软件应用：为了提高工程量计算的效率和准确性，可以借助计算机辅助设计软件进行工程量计算，如CAD软件、建筑工程计量软件等。

全国统一安装工程预算工程量计算规则的制定，可以提高电气安装工程预算的准确性和统一性，消除不同地区之间的差异，促进安装工程市场的规范化和健康发展。

同时，通过规范的工程量计算能够准确掌握工程的投资成本，为项目的决策提供科学依据，确保工程质量和效益。

电机说明一、本章中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线项目，适用于同功率的小型发电机和小型电动机的检查接线，两项目中的电机功率系指电机的额定功率。

二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。

三、本章的电机检查接线项目，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥项目。

本章的电机干燥项目系按一次干燥所需的人工、材料、机械消耗量考虑的。

四、微型电机分为三类：驱动微型电机(分马力电机)系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。

其他小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册C.2.4章的风扇安装项目。

五、各类电机的检查接线项目均不包括控制装置的安装和接线。

六、电机的接地线材质至今技术规范尚无新规定，本计价依据仍是沿用镀锌扁钢(25×4)编制的，如采用铜接地线时，主材(导线和接头)应更换，但安装人工和机械不变。

七、电机安装执行C.1《安装工程》的电机安装项目，其电机的检查接线和干燥执行本册定额。

八、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算，譬如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计’计算。

设计没有规定时，平均每台电机配金属软管1~1.5m(平均按1.25m)。

电机的电源线为导线时，应执行本册C.2.4章的压(焊)接线端子项目。

工程量计算规则一、发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。

直流发电机组和多台一串的机组，按单台电机分别执行。

二、超重机上的电气设备、照明装置和电缆管线等安装均执行本册的相应定额。

三、电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，平均每台电机配相应规格的金属软管1.25m和与之配套的金属软管专用活接头。

一、电气部分1.1 控制设备及低压电器（1）、各种控制（配电）屏、柜与其基础槽钢的固定方式，计价表中均按综合考虑。

不论其与基础连接采用螺栓还是焊接方式，均不作调整。

柜、屏及母线的连接如因孔距不符或没有留孔，可另行计算。

（2）、各种控制（配电）屏、柜、台多数采用镀锌扁钢接地，配电箱半周长2.5m的也考虑扁钢接地外，其余配电箱半周长1.5m以内均考虑裸铜线接地。

（3）、各种控制（配电）屏、柜、台安装定额，均未包括端子板的外部接线工作内容，应根据设计图纸的端子规格、数量，另套“端子外部接线”定额。

（4）、基础槽钢（角钢）安装，包括搬运、平直、下料、钻孔、基础铲平、埋地脚螺栓、接地、油漆等工作内容，但不包括二次浇注。

（5）、木配电箱制作定额不包括箱内配电板的制作和各种电气元件的安装及箱内配线等工作（空箱子安装）以上内容见书本P179。

计价表工程量计算规则1、）控制设备及低压电器安装均以（台）为计量单位。

以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算。

2）盘、箱、柜的外部进出线预留长度按表2-2-35计算。

2-5-35 m/不得重复计算。

4）端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“个”为计算单位。

以上内容见书本P2111.2防雷及接地（1）、本章计价表适用于各种建筑物、构筑物的防雷接地装置安装，同时适用于变电系统接地、防雷装置、杆上电气设备接地装置等安装。

（2）、户外接地母线敷设包括地沟的挖填土方和夯实工作，挖沟的沟底宽按0.4m，上宽为0.5m，沟深为0.75m，每m沟长的方量为0.34m3计算。

如设计要求埋深不同时，则可按实际土方量计算调整。

（3）、接地极按在现场制作考虑，长度2.5m，安装包括打入地下并与主接地网焊接。

（4）、户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容，卡子的水平间距为1m，垂直方向为1.5m，穿墙时用∮40*400钢管保护，每10m综合一个保护管。

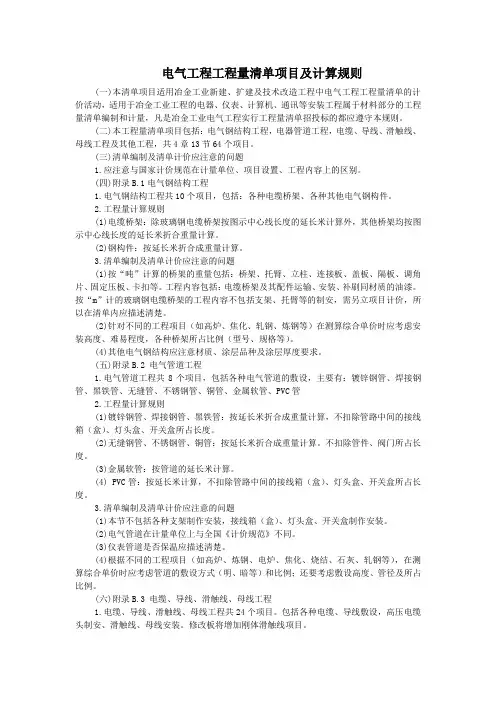

电气工程工程量清单项目及计算规则(一)本清单项目适用冶金工业新建、扩建及技术改造工程中电气工程工程量清单的计价活动，适用于冶金工业工程的电器、仪表、计算机、通讯等安装工程属于材料部分的工程量清单编制和计量，凡是冶金工业电气工程实行工程量清单招投标的都应遵守本规则。

(二)本工程量清单项目包括：电气钢结构工程，电器管道工程，电缆、导线、滑触线、母线工程及其他工程，共4章13节64个项目。

(三)清单编制及清单计价应注意的问题1.应注意与国家计价规范在计量单位、项目设置、工程内容上的区别。

(四)附录B.1电气钢结构工程1.电气钢结构工程共10个项目，包括：各种电缆桥架、各种其他电气钢构件。

2.工程量计算规则(1)电缆桥架：除玻璃钢电缆桥架按图示中心线长度的延长米计算外，其他桥架均按图示中心线长度的延长米折合重量计算。

(2)钢构件：按延长米折合成重量计算。

3.清单编制及清单计价应注意的问题(1)按“吨”计算的桥架的重量包括：桥架、托臂、立柱、连接板、盖板、隔板、调角片、固定压板、卡扣等。

工程内容包括：电缆桥架及其配件运输、安装、补刷同材质的油漆。

按“m”计的玻璃钢电缆桥架的工程内容不包括支架、托臂等的制安，需另立项目计价，所以在清单内应描述清楚。

(2)针对不同的工程项目（如高炉、焦化、轧钢、炼钢等）在测算综合单价时应考虑安装高度、难易程度，各种桥架所占比例（型号、规格等）。

(4)其他电气钢结构应注意材质、涂层品种及涂层厚度要求。

(五)附录B.2 电气管道工程1.电气管道工程共8个项目，包括各种电气管道的敷设，主要有：镀锌钢管、焊接钢管、黑铁管、无缝管、不锈钢管、铜管、金属软管、PVC管2.工程量计算规则(1)镀锌钢管、焊接钢管、黑铁管：按延长米折合成重量计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

(2)无缝钢管、不锈钢管、铜管：按延长米折合成重量计算。

不扣除管件、阀门所占长度。

(3)金属软管：按管道的延长米计算。

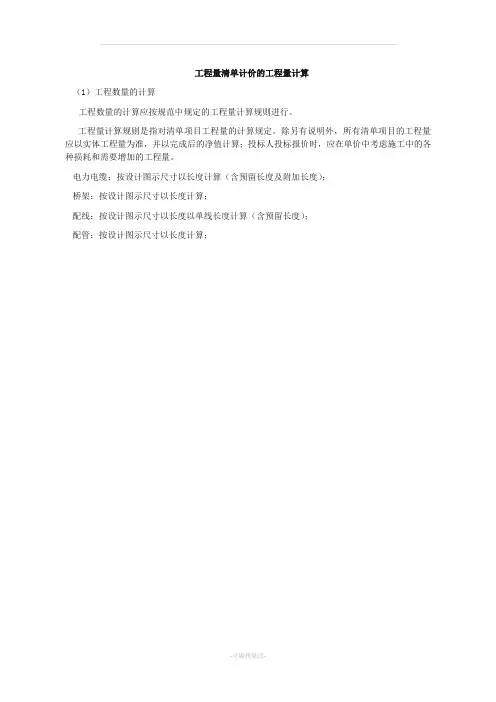

工程量清单计价的工程量计算（1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行。

工程量计算规则是指对清单项目工程量的计算规定。

除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算；投标人投标报价时，应在单价中考虑施工中的各种损耗和需要增加的工程量。

电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架：按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）；配管：按设计图示尺寸以长度计算；定额工程量计算电气配管工程量计算定额说明：1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算。

一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。

（一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。

千万不要“跳算”，防止混乱，影响工程量计算的正确性。

（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，2、垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

3、当埋地配管时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。

穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

建筑电气工程量计算方法
1.设计图纸分析：仔细阅读设计图纸，理解每个电气设备的安装位置、规格要求以及电线电缆的布置方式。

2.编制清单：根据设计图纸，逐一列出需要安装的电气设备、电线电缆、开关面板、灯具等物料。

3.计算设备数量：根据设计图纸上所示的设备位置和装置规格，结合
相关标准规范，计算每种设备的数量。

4.计算电线电缆长度：根据设计图纸中电线电缆的布置方式，计算每
根电线电缆的长度，并结合标准规范确定电线电缆的规格。

5.计算开关面板数量：根据设计图纸中所示的开关面板位置和数量要求，计算需要的开关面板数量。

6.计算灯具数量：根据设计图纸中所示的灯具位置和数量要求，计算
需要的灯具数量。

7.计算人工时间和数量：根据施工工序和标准规范，估计完成每项工
作所需的时间和人工数量。

8.统计总量：将以上计算结果进行统计，得出总量，并根据实际情况
留出一定的余量。

建筑电气工程量计算需要根据不同项目的要求和实际情况进行具体计算，并参考相关标准和规范进行合理估算。

在计算过程中，需要仔细研读
设计图纸，理解每个电气设备的功能和规格要求，并结合施工工序和施工
要求进行合理分析和计算。

同时，需要注意与其他工程量的配套和协调，
确保工程设备和人工的合理安排。

建筑电气工程量计算的准确性对于施工过程和工程质量的控制具有重要意义。

只有合理、准确地计算电气工程量，才能确保施工过程的顺利进行和工程质量的稳定。

因此，建筑电气工程量计算需要严格遵守相关标准和规范，确保计算结果的准确性和合理性。

电气工程量计价规范电气工程量计价规范是对电气工程项目进行量化和计价的标准和规范。

其主要目的是统一计价标准，确保工程的量化和计价结果准确可靠，以便于资金的预算和管理。

一、规范的适用范围电气工程量计价规范适用于各类电气工程项目，包括建筑物电气工程、电力设备安装工程、电气设备调试工程等。

规范包含了各类电气工程中常见的工作内容和工程量纳入计价的范围。

二、工程量计算方法1. 基本单位电气工程量计算以标准单位为基础。

常见的电气工程单位包括安培（A）、伏特（V）、瓦特（W）、欧姆（Ω）等。

2. 工程量计算公式根据工程实际情况和设计要求，可以通过以下公式计算工程量：（1）电流计算公式电流（A）= 电力（W）/ 电压（V）（2）功率计算公式功率（W）= 电压（V） ×电流（A）3. 预留电气工程量在电气工程设计过程中，为了确保工程质量和后续扩展，通常需要预留一定的电气工程量。

这些预留量包括电缆线路预留量、开关插座预留量、电气设备备用电压容量预留量等。

三、工程量计价依据1. 计价依据电气工程的计价依据主要包括工程量计算结果、工程材料和设备价格、人工费用等。

2. 材料和设备价格的确定材料和设备价格的确定需参考市场行情和相关标准。

可以通过询价、比价等方式获取材料和设备的价格，并综合考虑质量、品牌等因素进行确定。

3. 人工费用计算人工费用计算主要根据工程师、技术员等工作人员的工作时间和工作量进行计算。

根据工作人员的级别和工作内容，可以采用固定工资或者按小时计酬的方式进行计算。

四、工程量计算和计价实例分析以下是一个电气工程量计算和计价实例的分析：某建筑物电气工程的设计要求为：配电线路布置10个开关插座，电压为220V。

根据实际情况，预留电缆线路长度为100米，预留开关插座数量为2个。

根据上述要求，进行工程量计算和计价。

1. 配电线路工程量计算：电流（A）= 功率（W）/ 电压（V）假设每个开关插座功率为100W，则总功率为1000W。
