《电气工程计量与计价》 建筑电气工程量计算规则

《电气工程计量与计价》 建筑电气工程量计算规则


2.电缆工程
（7）电缆终端头及中间头均按设计图示数量以“个”为计量单位计 算。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电 缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计 算（或按平均250m一个中间头考虑）。
（8）桥架安装，按设计图示长度以“10m”为计量单位计算。 （9）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的
9 电气工程计量与计价
9.1 建筑电气系统基础知识 9.2 建筑供配电系统 9.3 建筑电气照明系统 9.4 建筑防雷与接地 9.5 建筑电气施工图识读 9.6 建筑电气工程量计算规则 9.7 建筑电气工程实例
9.6 建筑电气工程量计算规则
9.6.1定额内容及措施费 1.适用范围 本册定额适用于工业与民用建筑新建、扩建和整体改建工程中10KV
（3）电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按 以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。 ②垂直敷设时，管口距地面增加2m。 ③穿过建筑物外墙时，按外墙外缘以外增加1.5m。 ④穿过排水沟时，按沟壁外缘以外增加1m。
2.电缆工程
（4）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计 算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外 各增加0.3m工作面计算。
10KV以下架空配电线路
（5）横担安装——组 （6）拉线制作与安装——组 （7）导线架设——Km/单线 （8）导线跨越与进户线架设——处 （9）杆上变压器安装——台
2.电缆工程
工作内容 电缆沟挖填、人工开挖路面、电缆沟铺沙盖砖、移动盖板、电缆保护
管敷设、电缆桥架安装、电缆敷设、电缆头制作与安装、其他。 （1）直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土
《安装工程计量与计价》电气设备安装工程

《安装工程计量与计价》电气设备安装工程


目录
1 电 气 设 备 安 装 工 程 基本知识及施工识图 2 电 气 设 备 安 装 工 程 施工图预算的编制要点 3 电 气 设 备 安 装 工 程 工程量清单的编制要点 4 电 气 设 备 安 装 工 程 工程量清单计价实例
Part 1
电 气 设 备 安 装 工 程 基本 知识及施工识图

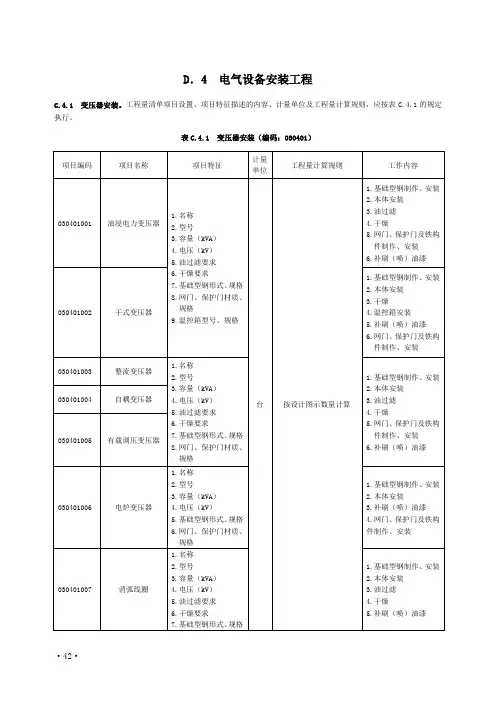

5.2 电气设备安装工程施工图预算的编制 5.2.1变压器安装工程施要工点图预图算的编制要点

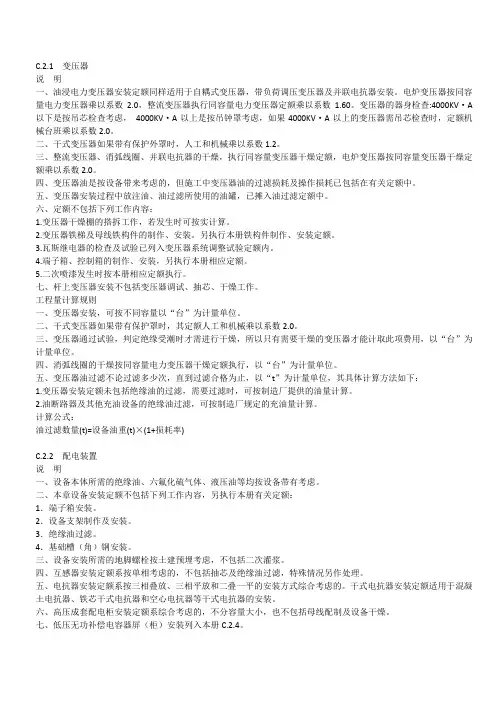

4.工程量计算规则 1）三相变压器、单相变压器、消弧线圈安装根据设备容量及结构性能， 按照设计安装数量以“台”为计量单位。 2）绝缘油过滤不分次数至油过滤合格止。按照设备载油量以“t”为计量 单位。
5.2 电气设备安装工程施工图预算的编制 5.2.2配电装置安装工程要施点工图图预算的编制要点
5.2 电气设备安装工程施工图预算的编制 5.2.4配电控制、保护、直流要装置点安图装工程施工图预算的编制要点
1.定额适用范围 控制设备、控制开关、小电器、其他电气等安装项目。 2.定额不包括的工作内容 1）支架制作与安装。 2）二次喷漆及喷字。 3）电器及设备干燥。 4）焊、压接线端子。 5）端子板外部（二次）接线。 6）基础槽（角）钢安装。 7）设备上开孔。
5.2 电气设备安装工程施工图预算的编制 5.2.2配电装置安装工程要施点工图图预算的编制要点
4）干式电抗器安装定额适用于混凝土电抗器、铁芯干式电抗器和空心电 抗器等干式电抗器的安装。 5）空气断路器的储气罐及储气罐泵断路器的管道安装，执行第《湖北省 通用安装工程消耗量定额及全费用基价表第八册工业管道工程》。 6）高压成套配电柜安装定额是综合考虑的，不分容量大小；定额中不包 括母线配制及设备干燥，发生时另执行《湖北省通用安装工程消耗量定额 及全费用基价表第四册电气设备安装工程》有关定额。 7）组合式成套箱式变电站主要是指电压等级≤10kV的箱式变电站，一般 布置形式为变压器位于箱的中间，箱的一端为高压开关位置，另一端为低 压开关位置。
电气设备工程计量与计价(ppt 114页)

电气设备工程计量与计价(ppt 114页)


7.设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接
线，均应分别按导线截面、三相为一组计算工程量。
8.组合软母线安装，按三相为一组计算。跨距（包括水平悬挂部分和两端引
下部分之和）系以45m以内考虑，跨度的长与短不得调整。导线、绝缘子、
线夹、金具按施工图设计用量加损耗率计算。
Page 21
Page 11
三、实务案例
案例3-1：如图3-1所示，某配电房所 主接线系统示意图，变压器采用油浸 式变压器，容量为250KV﹒A请计算变 压器安装工程量
Page 12
三、实务案例
Page 13
第三节 配电装置安装计量
Page 14
一、工程量计量原则
1.断路器、电流互感器、电压互感器、油浸电抗器、电力电容器及电容器柜
建筑安装工程计量计价课件
制作人：孙巍 孙光远
第三章 电气设备安装工程计量
第一节 电气施工图图例及识图符号
Page 3
一、常用电气施工图图例符号
Page 4
二、电气施工图组成
电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、 大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 2、电气系统图：指导组织定购，安装调试。 3、平面布置图：指导施工与验收的依据。 4、安装接线图：指导电气安装检查接线。 5、标准图集：指导施工及验收依据。
子目。
5.高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础
槽钢、母线及引下线的配置安装。
Page 15
一、工程量计量原则
6.配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的 需要量计算，执行《湖南省安装工程消耗量定额》第2册第四章铁构件制作 安装。 7.绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加 压设备和附属管道的安装应按相应项目另行计算。 8.配电设备的端子板外部接线，应按《湖南省安装工程消耗量定额》第2册第 四章相应项目另行计算。 9.设备安装用的地脚螺栓按土建预埋考虑，不包括二次灌浆。
电气设备安装工程工程量清单项目设置及计价

电气设备安装工程工程量清单项目设置及计价

第六章 电气设备安装工程工程量 清单项目设置及计价
第一节 电气设备安装工程施工图
第二节 电气设备工程的组成与识图方法
第三节 电气设备工程定额的编制
第四节 电气设备工程定额的应用
第五节 电气设备安装工程实例
实例二(某商住楼电气照明工程图）
首页 底层弱 ***
底层总 标层弱
底层电 防雷
标层电 电系统
第一节 电气安装工程施工图
并在图上详细绘出电气设备、装置的相 对安装位置、并且详细绘出线路的走向、敷 设方法等。并通过图例符号将某些系统图无 法表现的设计意图表达出来，用来具体指导 施工。
常见的电气平面图有；变配电所平面图、 电力平面图、照明平面图、防雷平面图、接 地平面图、弱电（电话、电视、安保、自动 控制、等）平面图等。在平面图上主要表明 电源进户线的位置、规格、穿管管径；配电 箱位置；配电线路的敷设方式、导线的型号、 规格、根数、穿管管径；各种电器的位置； 各配电线路的编号等。
a-灯数量 b-型号或编 号
c-每盏灯具的灯泡数量 f d-灯泡容量：W
e-灯泡安装高度：m（吸 顶
安装时用—表示）
f-安装方式
L-光源种类
照明灯具、配电线路标注含义
名称
标注方式
说明
配电线路
a-b [c （d ×e）- f ]-g
a-回路编号 b-并列电缆或导线根数 （一根可以省略） c-电缆或导线型号 d-电缆心线或导线根数 e-电缆心线或导线截面 （mm2） f-线路敷设方式及保护管 径 （mm） g-敷设部位
四、电气安装工程施工图的分类
按图纸的表现内容分，一般有电气平面图、 电气系统图、控制原理图、二次接线图、详图、 电缆表册、图例、设备材料表、设计说明、图 纸目录等。
电气安装工程计量与计价智慧树知到答案章节测试2023年黑龙江建筑职业技术学院

电气安装工程计量与计价智慧树知到答案章节测试2023年黑龙江建筑职业技术学院

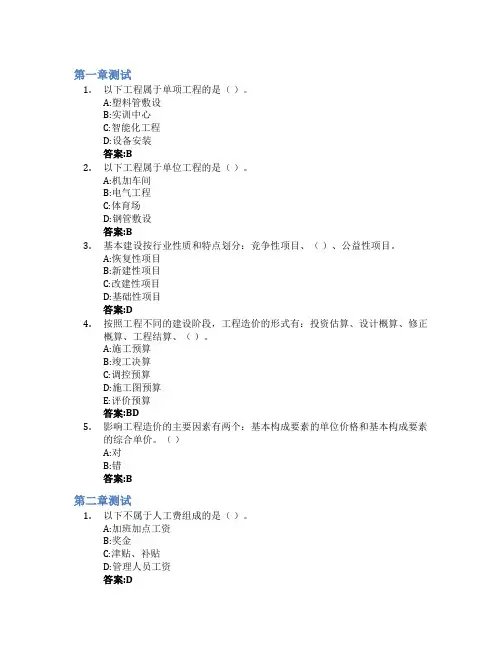

第一章测试1.以下工程属于单项工程的是（）。

A:塑料管敷设B:实训中心C:智能化工程D:设备安装答案:B2.以下工程属于单位工程的是（）。

A:机加车间B:电气工程C:体育场D:钢管敷设答案:B3.基本建设按行业性质和特点划分：竞争性项目、（）、公益性项目。

A:恢复性项目B:新建性项目C:改建性项目D:基础性项目答案:D4.按照工程不同的建设阶段，工程造价的形式有：投资估算、设计概算、修正概算、工程结算、（）。

A:施工预算B:竣工决算C:调控预算D:施工图预算E:评价预算答案:BD5.影响工程造价的主要因素有两个：基本构成要素的单位价格和基本构成要素的综合单价。

（）A:对B:错答案:B第二章测试1.以下不属于人工费组成的是（）。

A:加班加点工资B:奖金C:津贴、补贴D:管理人员工资答案:D2.以下不属于材料费组成的是（）。

A:采购及保管费B:现场检验费C:运杂费D:材料原价答案:B3.以下不属于规费范畴的是（）。

A:失业保险费B:工伤保险费C:工会经费D:住房公积金答案:C4.定额内带有括号的材料均为【】，其括号中的数量为该主要材料的【】。

（）A:零星材料B:主要材料C:消耗量D:损耗量E:辅助材料答案:BC5.本定额凡注有“以内”“以下”者均不包括本身，而“以上”“以外”者，均包括本身。

（）A:对B:错答案:B第三章测试1.主要材料是指构成（）的材料。

A:辅助材料B:零星材料C:损耗材料D:工程实体答案:D2.预算价格是指材料从（）到达工地仓库后出库的综合平均价格。

A:销售部门B:供应部门C:来源地D:仓库答案:C3.国家政策、法规的改变将会对市场产生巨大的影响，这种因体制发生变化而产生的材料价格变化称为（）。

A:势差B:时差C:地差D:制差答案:D4.电气设备预算价格由设备原价、（）、包装费、（）、采购及保管费等费用组成。

（）A:手续费B:税金C:运杂费D:车船费E:预算费答案:AC5.电气设备可划分为两大类：一类是标准型设备，另一类是非标准型设备。

电气设备安装工程量清单计价

电气设备安装工程量清单计价

CB0901 ~ CB0904 （3）直径φ100的不打喇叭口的电缆保护管、 φ≤100的电缆保 护管敷设执行本定额第C.B.12章相关子目。 定额P.282说明十
YJV-4×25+1×16-P40套什么定额？
定额P.377 ~394
CB1579 ~CB1849
三、电缆槽盒组价
电缆槽盒
暂：CB1850～CB1862
控制电缆头 P.317
只区分线芯截面大小分别套用终端头和中间 接头
•CB0957~CB1220 P.302
电力电缆终端头（户内）
干包式：使用塑料带包缠电缆头制作安装不采用填充剂，也不用任 何壳体。
浇注式：由环氧树脂外壳和套管，配以出线金具，经组装后浇注环 氧树脂复合物而成。
热缩式：由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经 过经过γ射线或电子束等高能射线辐照而成的多相聚合物辐射交联热 收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。
犹如弹簧。冷缩技术又称预扩张技术，即采 用机械手段将成型的橡胶件在其弹性范围内 预先撑开，然后套入塑料线芯加以固定。安 装时，只需将线芯抽去，弹性橡胶体便迅速 收缩并紧箍于所需安装部位。
电力电缆终端头（户外）
定额P.283说明二十二：干包式、浇注式、热缩式：按电 缆线芯截面大小划分等级，以“个”为计量单位计算工 程量。
导电线芯
绝缘层 保护层
钢丝铠装电缆
聚氯乙烯屏蔽电缆
电缆敷设系综合项目，已将裸包电缆、铠装电 缆、屏蔽电缆等因素考虑在内，因此凡10kV以 下的电力电缆和控制电缆均不分结构形式和型 号，一律按相应的电缆截面和芯数套用本章相 应项目。 P.282说明九
P.287
288
电力电缆定额套用注意事项：
第四章电气工程计量与计价

第四章电气工程计量与计价


测，需要进行干燥处理时，应区分干式电抗器和油浸式电抗器， 计算干燥处理费用。对于干式电抗器，应按每组重量区分等级， 均以“组”为计量单位为计算；对于油浸式电抗器，则按容量大
小划分等级，均以“台”为计量单位计算。 (8)电力电容器。电力电容器安装分为移相及串联电容器、 集合式并联电容器、并联补偿电容器组架和交流滤波装置组架 等，所以在计算电容器安装消耗量时应区分移相及串联电容器和 集合并联电容器，并区分重量，以“个”为计量单位计算；而并 联补偿电容器组架则分单列两层、三层、双列两层、三层和小型 组合等类型，均以“台”为计量单位计算。 (9)交流滤波装置。交流滤波装置的安装工程量，应区别电 抗组架、放电组架、连线组架，分别以“台”为计量单位计算。 (10)高压成套配电柜。高压成套配电柜安装应按高压配电柜 的不同名称，区别其单母线柜和双母线柜，分别以“台”为单位
架的部分线路)、进户线支架、瓷绝缘子(瓷瓶)、进户线(从进户 线支架经进户线保护管至配电箱的导线)、进户线保护管(一般采 用焊接钢管)等组成。 低压进户线的滴水弯最低点距地面不小于 2.7m 时，或当个 别建筑物本身低于 2.7m 时，应将进户线支架抬高。进户线接头 将采用“倒人字弯”做法以防雨水流入。 图 4-1 是一种经常使用的三相四线制、两端埋设式进户线支 架的低压进户装置安装示意图。 (2)配电箱〓配电箱按其用途的不同，可分为动力配电箱和 照明配电箱。 按其制造方式划分，有定型配电箱和非定型配电箱。定型配 电箱是成品箱，施工安装企业只计取安装费，非定型配电箱是由 安装施工企业自行制作组装，所以除计取配电箱的安装费外，还
第四章〓建筑电气工程计量与计价
第一节〓建筑电气工程识图
一、建筑电气工程基础知识
(一)建筑电气工程介绍
在我国，一般把 1kV 以上的电压称为高压，1kV 以下的电 压称为低压。6～10kV 的电压用于送电距离为 10km 左右的工业
电气设备安装工程工程量清单项目设置及计价

电气设备安装工程工程量清单项目设置及计价

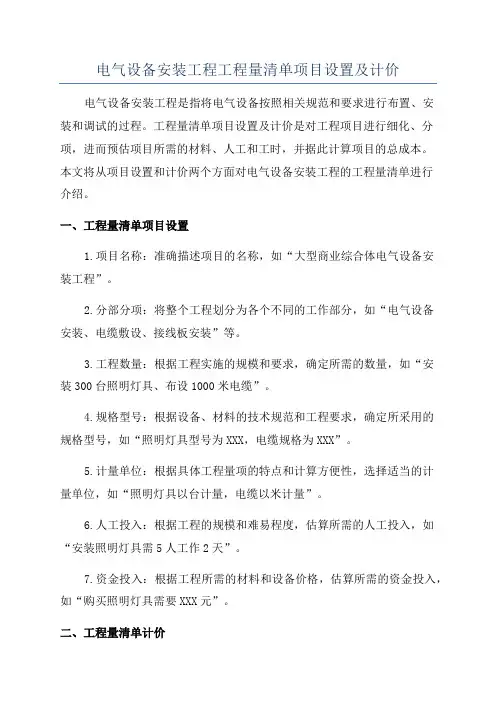

电气设备安装工程工程量清单项目设置及计价电气设备安装工程是指将电气设备按照相关规范和要求进行布置、安装和调试的过程。

工程量清单项目设置及计价是对工程项目进行细化、分项，进而预估项目所需的材料、人工和工时，并据此计算项目的总成本。

本文将从项目设置和计价两个方面对电气设备安装工程的工程量清单进行介绍。

一、工程量清单项目设置1.项目名称：准确描述项目的名称，如“大型商业综合体电气设备安装工程”。

2.分部分项：将整个工程划分为各个不同的工作部分，如“电气设备安装、电缆敷设、接线板安装”等。

3.工程数量：根据工程实施的规模和要求，确定所需的数量，如“安装300台照明灯具、布设1000米电缆”。

4.规格型号：根据设备、材料的技术规范和工程要求，确定所采用的规格型号，如“照明灯具型号为XXX，电缆规格为XXX”。

5.计量单位：根据具体工程量项的特点和计算方便性，选择适当的计量单位，如“照明灯具以台计量，电缆以米计量”。

6.人工投入：根据工程的规模和难易程度，估算所需的人工投入，如“安装照明灯具需5人工作2天”。

7.资金投入：根据工程所需的材料和设备价格，估算所需的资金投入，如“购买照明灯具需要XXX元”。

二、工程量清单计价1.材料费：根据清单中所列的项目和数量，查询材料市场价格，计算所需材料的成本。

如“照明灯具材料费=照明灯具单价×数量”。

2.人工费：根据清单中所列的人工投入和工程难易程度，查询劳务市场价格，计算所需人工的成本。

如“安装照明灯具人工费=安装工人日工资×人工投入”。

3.其他费用：除了材料和人工费用，还要考虑其他与工程有关的费用，如设备租赁费、场地费、运输费等。

如“运输费=装载材料的车辆运输费用”。

4.总成本：将材料费、人工费、其他费用相加，得出整个工程的总成本。

如“总成本=材料费+人工费+其他费用”。

三、工程量清单的编制原则1.准确性原则：清单内容必须准确无误，避免漏项、重项或错误。

电气设备安装工程_措施项目清单计价表(一)

电气设备安装工程_措施项目清单计价表(一)

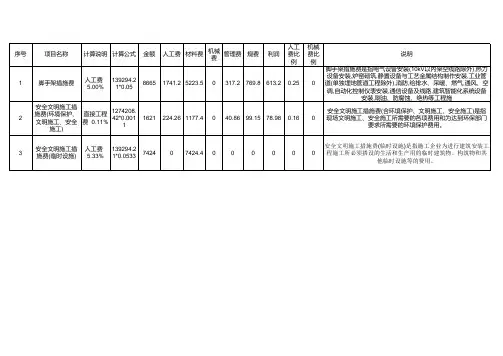

序号
项目名称
计算说明 计算公式
金额
人工费 材料费
机械 管理费 规费 费
利润
人工 费比 例
机械 费比 例
说明 脚手架措施费是指电气设备安装(10kV以内架空线路除外),热力 设备安装,炉窑砌筑,静置设备与工艺金属结构制作安装,工业管 道(单独埋地管道工程除外),消防,给排水、采暖、燃气,通风、空 调,自动化控制仪表安装,通信设备及线路,建筑智能化系统设备 安装,刷油、防腐蚀、绝热等工程施 安全文明施工措施费(含环境保护、文明施工、安全施工)是指 现场文明施工、安全施工所需要的各项费用和为达到环保部门 要求所需要的环境保护费用。
1
脚手架措施费
人工费× 139294.2 5.00% 1*0.05
8665
1741.2 5223.5
0
317.2 769.8 613.2
0.25
0
2
安全文明施工措 1274208. 施费(环境保护、 直接工程 42*0.001 文明施工、安全 费×0.11% 1 施工)
1621
224.26 1177.4
0
40.86 99.15 78.98
0.16
0
3
安全文明施工措 施费(临时设施)
人工费× 139294.2 5.33% 1*0.0533
7424
0
7424.4
0
0
0
0
0
0
安全文明施工措施费(临时设施)是指施工企业为进行建筑安装工 程施工所必须搭设的生活和生产用的临时建筑物、构筑物和其 他临时设施等
