2018维修电工中级工新题带答案
- 格式:doc
- 大小:194.00 KB
- 文档页数:115
维修电工中级试题及答案一、选择题(每题2分,共20分)1. 电路中电流的单位是()。
A. 伏特B. 安培C. 瓦特D. 欧姆答案:B2. 以下哪个不是三相交流电的特点?()A. 频率相同B. 幅值相等C. 相位差120度D. 相位差180度答案:D3. 电流通过电阻时产生的热量与电流的平方成正比,这一规律称为()。
A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律答案:B4. 以下哪个是直流电的特点?()A. 电流方向不变B. 电流方向周期性变化C. 电流大小不变D. 电流大小周期性变化答案:A5. 电容器的单位是()。
A. 法拉B. 欧姆C. 伏特D. 安培答案:A6. 以下哪个是电磁感应现象的应用?()A. 电动机B. 发电机C. 变压器D. 电容器答案:B7. 交流电的频率是指()。
A. 电流方向每秒变化的次数B. 电流大小每秒变化的次数C. 电压方向每秒变化的次数D. 电压大小每秒变化的次数答案:A8. 以下哪个是半导体材料的特性?()A. 导电性能介于导体和绝缘体之间B. 导电性能非常好C. 导电性能非常差D. 导电性能随温度变化而变化答案:A9. 以下哪个是电磁波的传播方式?()A. 通过导线传播B. 通过介质传播C. 通过真空传播D. 以上都是答案:D10. 以下哪个是电磁波的特性?()A. 传播速度等于光速B. 传播速度等于声速C. 传播速度等于电流速度D. 传播速度等于电压速度答案:A二、填空题(每题2分,共20分)1. 电流的国际单位是______。
答案:安培2. 欧姆定律的公式是______。
答案:V=IR3. 电阻的单位是______。
答案:欧姆4. 电感的单位是______。
答案:亨利5. 电容器的电容值与其______成反比。
答案:板间距离6. 电磁波的传播速度在真空中是______。
答案:光速7. 半导体材料的导电性能受______影响。
答案:温度8. 三相交流电的三个相位之间相位差是______度。
维修电工中级测试题及参考答案一、单选题(共70题,每题1分,共70分)1、集成计数器74LS161是( )计数器。
A、三位二进制加法B、五位二进制加法C、四位二进制减法D、四位二进制加法正确答案:D2、JK触发器,当JK为( )时,触发器处于翻转状态。
A、11B、10C、00D、01正确答案:A3、集成译码器的( )状态不对时,译码器无法工作。
A、输出端B、清零端C、使能端D、输入端正确答案:C4、软磁材料的主要分类有铁氧体软磁材料、( )、其他软磁材料。
A、铜合金B、铝合金C、金属软磁材剂D、不锈钢正确答案:C5、X62W型铣床主轴电动机不能启动的可能原因有()。
団A、三相电源缺相B、速度继电器损坏C、快速移动电磁铁损坏D、控制变压器无输出正确答案:A6、T68型镗床主轴电动机只能工作在低速挡,少能高速挡工作的原因是( ).A、行程开关SQ故魔B、热继电器故障C、速度继电器故障D、熔断器故障正确答案:A7、三相半波可控整流电路电阻性负载, 每个晶闸管电流平均值是输出电流平均值的( ).A、1/2B、1/3C、1/6D、1/4正确答案:B8、下列不属于基本安全用具的为 ( )。
A、验电笔B、绝缘夹钳C、绝缘棒D、绝缘手套正确答案:D9、三相异步电动机的转子由( )、,转子绕组、风网、转轴等组成。
A、转子铁芯B、机座C、电刷D、端盖正确答案:A10、直流测速发电机在( )时,由于电枢电流的去磁作用,使输出电压下降,从而破坏了输出U=f(n)的线性关系。
A、RL较大或转速过高B、RL较小或转速过高C、转速过低D、RL较小或转速过低正确答案:B11、当74LS94的控制信号为11时,该集成移位寄存器处于( )状态。
A、右移B、并行置数C、左移D、保持正确答案:B12、三相全控桥式整流电路是由一组共阴极的三相半波整流可控整流电路与另一组共阳极的三相半波可控整流电路相 ( ) 构成的。
A、复联B、串联C、并联D、混联正确答案:B13、( )mA的工频电流通过人体时,人体尚可摆脱电流。

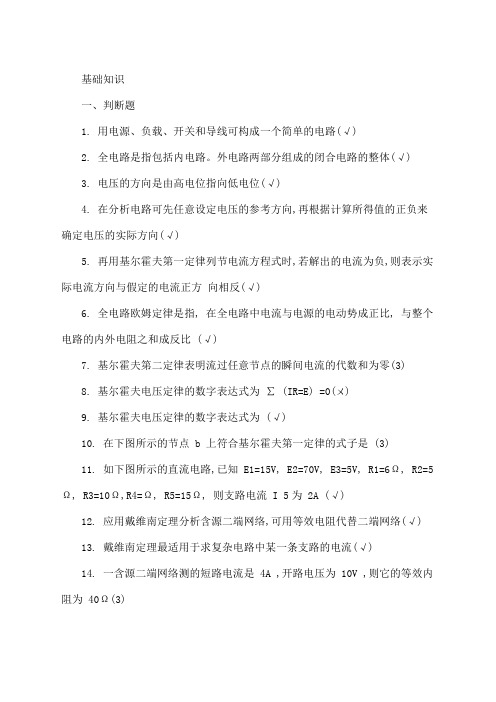

基础知识一、判断题1. 用电源、负载、开关和导线可构成一个简单的电路(√)2. 全电路是指包括内电路。
外电路两部分组成的闭合电路的整体(√)3. 电压的方向是由高电位指向低电位(√)4. 在分析电路可先任意设定电压的参考方向,再根据计算所得值的正负来确定电压的实际方向(√)5. 再用基尔霍夫第一定律列节电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反(√)6. 全电路欧姆定律是指, 在全电路中电流与电源的电动势成正比, 与整个电路的内外电阻之和成反比 (√)7. 基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零(³)8. 基尔霍夫电压定律的数字表达式为∑ (IR=E) =0(ㄨ)9. 基尔霍夫电压定律的数字表达式为 (√)10. 在下图所示的节点 b 上符合基尔霍夫第一定律的式子是 (³)11. 如下图所示的直流电路,已知 E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω,R4=2.5Ω, R5=15Ω, 则支路电流 I 5为 2A (√)12. 应用戴维南定理分析含源二端网络,可用等效电阻代替二端网络(√)13. 戴维南定理最适用于求复杂电路中某一条支路的电流(√)14. 一含源二端网络测的短路电流是 4A ,开路电压为 10V ,则它的等效内阻为 40Ω(³)15. 与一电流源并联内阻为 2Ω,当把它等效变换成 10V 的电压源时,电流源的电流是 5A (√)16. 一电压源的电压是 20V ,串联内阻为 2Ω,当把它等效变换成电流源时,电流源的电流是 40A (³)17. 如下图所示,如果 R1=0.2Ω, R2=0.2ΩE1=7V,E2=6.2V,R 3=3.2Ω, 则流过 R3的电流是 2A (√)18. -如下图所示,已知 E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压 U0为 10V (√)19. 复杂直流电路指的是含有多个电源的电路(³)20. 叠加原理是分析复杂电路的一个重要原理(³)21. 节点电压法是以支路电流为未知量,根据基尔霍夫电流定律列出节点电压方程,从而解得。
2018年中级电工考试试题及答案2018年中级电工考试试题及答案1. 已知正弦交流电压u=220sin(314t-30°)则其角频率为(D)。
A、30B、220C、50D、100π2.在自动控制系统中伺服电动机常作为(C)使用。
A、测速元件B、校正元件C、执行元件D、信号元件3.用来测量交流电流的钳形电流表是由(A)和电流表组成的。
A、电流互感器B、电压互感器C、分流器D、变压器4.一台30KW的电动机其输入的有功功率应该(D)。
A、等于30KWB、大于30KWC、小于30KWD、不确定5.若两个正弦交流电压反相,则这两个交流电压的相位差是(A)。
A、πB、2πC、90D、-906.纯电容电路的功率是(B)。
A、视在功率B、无功功率C、有功功率D、不确定7.无功功率的单位是(A)。
A、乏尔B、瓦C、伏安D、焦耳8.1度电可供"220V,40W"的灯泡正常发光的时间是(C)。
A、20小时B、40小时C、25小时D、10小时9.电能的计算公式是(A)。
A、A=UitB、A=I2RC、A=UID、A=U2/R10. 为检查大中型变压器是否受潮,油质劣化,绝缘老化及严重局部缺陷,应进行( C )测试。
A、绝缘电阻B、吸收比C、介质损失角正切值D、泄漏电流11.交流电路的功率因数Cosφ等于(B)。
A、PS/PB、P/PSC、P/PQD、PQ/PS12.三相四线制供电系统中火线与中线间的电压等于(B)。
A、零电压B、相电压C、线电压D、1/2线电压13.运行中实施交流异步高速电动机的有级变速,其控制原理是(B)。
A、改变电动机内部接线B、改变电动机外部接线C、改变电动机外部电源电压D、调节电动机输入电流14.三相对称电路中线电压超前相应相电压(D)。
A、90°B、180°C、45°D、30° 15.三相电路中相电流等于(A)。
A、U相/ZB、U线/ZC、I线D、U线/R16.某电机线圈电阻为0.5欧,通过的电流为4安,工作30分钟发出的热量是(A)。
维修电工中级理论考核试题题库及答案一、判断题(每题2分,共20题,满分40分)1. 维修电工在工作中,必须遵循安全第一,预防为主的原则。
()2. 维修电工在工作中,可以单人操作电气设备。
()3. 维修电工应定期进行身体检查,患有高血压、心脏病等疾病的人员不得从事电气工作。
()4. 维修电工在操作电气设备时,应戴好绝缘手套,穿好绝缘鞋。
()5. 维修电工在操作电气设备时,可以不用切断电源。
()6. 维修电工在操作电气设备时,应按照操作规程进行,不得擅自改变设备接线方式。
()7. 维修电工在操作电气设备时,应先检查设备是否处于停止状态。
()8. 维修电工在操作电气设备时,应先检查设备电压是否符合要求。
()9. 维修电工在操作电气设备时,可以不用检查设备接线是否牢固。
()10. 维修电工在操作电气设备时,如发现异常情况,应立即停止操作,并及时报告。
()11. 维修电工在操作电气设备时,应确保设备周围清洁、无易燃易爆物品。
()12. 维修电工在操作电气设备时,应确保设备标志、警告标志清晰可见。
()13. 维修电工在操作电气设备时,应确保设备防护装置完好。
()14. 维修电工在操作电气设备时,应确保设备接地良好。
()15. 维修电工在操作电气设备时,应确保设备绝缘性能良好。
()16. 维修电工在操作电气设备时,如发生触电事故,应立即切断电源,并进行现场救援。
()17. 维修电工在操作电气设备时,应定期对设备进行维护保养。
()18. 维修电工在操作电气设备时,应熟悉设备操作规程,但不需要了解设备原理。
()19. 维修电工在操作电气设备时,如发现设备故障,应立即进行维修。
()20. 维修电工在操作电气设备时,应确保设备安全防护装置正常工作。
()二、选择题(每题5分,共20题,满分100分)1. 以下哪种情况,维修电工应立即停止操作电气设备?()A. 设备运行声音异常B. 设备电压不稳定C. 设备周围有易燃易爆物品D. 设备操作规程不明确2. 维修电工在操作电气设备前,应进行的检查不包括以下哪项?()A. 设备电压是否符合要求B. 设备接线是否牢固C. 设备周围是否清洁D. 设备外观是否美观3. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 戴好绝缘手套,穿好绝缘鞋B. 不用戴绝缘手套,穿普通鞋C. 不用切断电源,直接操作D. 不用检查设备接线是否牢固,直接操作4. 维修电工在操作电气设备时,如发生触电事故,以下哪种做法是正确的?()A. 立即切断电源,并进行现场救援B. 立即报告领导,但不进行现场救援C. 不用切断电源,直接进行现场救援D. 不用进行现场救援,等待专业救援人员到来5. 维修电工在操作电气设备时,应确保设备安全防护装置正常工作,以下哪种设备不需要设置安全防护装置?()A. 电动机B. 切割机C. 钻床D. 电压表6. 以下哪种工具是维修电工操作电气设备时常用的工具?()A. 螺丝刀B. 电压表C. 电流表D. 电笔7. 维修电工在操作电气设备时,以下哪种做法是错误的?()A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求8. 维修电工在操作电气设备时,应确保设备接地良好,以下哪种做法是正确的?()A. 设备接地线使用绝缘材料B. 设备接地线使用导线C. 设备接地线埋入地下D. 设备接地线固定在设备上9. 维修电工在操作电气设备时,应确保设备绝缘性能良好,以下哪种做法是正确的?()A. 设备绝缘部分使用绝缘材料B. 设备绝缘部分使用导线C. 设备绝缘部分涂上绝缘漆D. 设备绝缘部分不用进行特殊处理10. 以下哪种情况,维修电工应定期对设备进行维护保养?()A. 设备电压不稳定B. 设备运行声音异常C. 设备外观损坏D. 设备运行正常11. 维修电工在操作电气设备时,以下哪种做法是错误的?()A. 戴好绝缘手套,穿好绝缘鞋B. 切断电源,再进行操作C. 检查设备接线是否牢固D. 随意改变设备接线方式12. 维修电工在操作电气设备时,如发现设备故障,以下哪种做法是正确的?()A. 立即停止操作,并及时报告B. 继续操作,等待设备自行恢复C. 自行维修设备D. 立即报告领导,但不进行维修13. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 先启动设备,再进行检查B. 先进行检查,再启动设备C. 同时进行启动和检查D. 先启动设备,再进行维修14. 维修电工在操作电气设备时,以下哪种做法是错误的?()A. 确保设备周围清洁B. 确保设备标志清晰可见C. 确保设备防护装置完好D. 确保设备接线随意摆放15. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 设备运行时,进行维修B. 设备停止时,进行维修C. 设备运行声音异常时,进行维修D. 设备电压不稳定时,进行维修16. 维修电工在操作电气设备时,以下哪种做法是错误的?()A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求17. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 戴好绝缘手套,穿好绝缘鞋B. 不用戴绝缘手套,穿普通鞋C. 不用切断电源,直接操作D. 不用检查设备接线是否牢固,直接操作18. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 立即切断电源,并进行现场救援B. 立即报告领导,但不进行现场救援C. 不用切断电源,直接进行现场救援D. 不用进行现场救援,等待专业救援人员到来19. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 确保设备电压符合要求B. 确保设备接线随意摆放C. 确保设备周围有易燃易爆物品D. 确保设备防护装置损坏20. 维修电工在操作电气设备时,以下哪种做法是正确的?()A. 设备运行时,进行维修B. 设备停止时,进行维修C. 设备运行声音异常时,进行维修D. 设备电压不稳定时,进行维修三、简答题(每题10分,共5题,满分50分)1. 请简述维修电工在工作中应遵循的安全操作规程。
基础知识一、判断题1. 用电源、负载、开关和导线可构成一个简单的电路(√)2. 全电路是指包括内电路。
外电路两部分组成的闭合电路的整体(√)3. 电压的方向是由高电位指向低电位(√)4. 在分析电路可先任意设定电压的参考方向,再根据计算所得值的正负来确定电压的实际方向(√)5. 再用基尔霍夫第一定律列节电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反(√)6. 全电路欧姆定律是指, 在全电路中电流与电源的电动势成正比, 与整个电路的内外电阻之和成反比 (√)7. 基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零(3)8. 基尔霍夫电压定律的数字表达式为∑ (IR=E) =0(ㄨ)9. 基尔霍夫电压定律的数字表达式为 (√)10. 在下图所示的节点 b 上符合基尔霍夫第一定律的式子是 (3)11. 如下图所示的直流电路,已知 E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω,R4=Ω, R5=15Ω, 则支路电流 I 5为 2A (√)12. 应用戴维南定理分析含源二端网络,可用等效电阻代替二端网络(√)13. 戴维南定理最适用于求复杂电路中某一条支路的电流(√)14. 一含源二端网络测的短路电流是 4A ,开路电压为 10V ,则它的等效内阻为 40Ω(3)15. 与一电流源并联内阻为 2Ω,当把它等效变换成 10V 的电压源时,电流源的电流是 5A (√)16. 一电压源的电压是 20V ,串联内阻为 2Ω,当把它等效变换成电流源时,电流源的电流是 40A (3)17. 如下图所示,如果 R1=Ω, R2=ΩE1=7V,E2=,R3=Ω, 则流过 R3的电流是 2A (√)18. -如下图所示,已知 E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压 U0为 10V (√)19. 复杂直流电路指的是含有多个电源的电路(3)20. 叠加原理是分析复杂电路的一个重要原理(3)21. 节点电压法是以支路电流为未知量,根据基尔霍夫电流定律列出节点电压方程,从而解得。
2018年中级电工考试复习试题及其答案(年中级电工考试复习试题及其答案(300300题)一、单选题l 、我国标准规定工频安全电压有效值的限值为、我国标准规定工频安全电压有效值的限值为( B )V ( B )V ( B )V。
A .220B .50C .36D .6 C .可以同时进行 D .装设顺序和安全无关2、一般居民住宅、办公场所,若以防止触电为主要目的时, 应选用漏电动作电流为应选用漏电动作电流为( C ) mA ( C ) mA 的漏电保护开关。
A .6B .15C .30D .50 3、电工作业工人必须年满、电工作业工人必须年满( D )( D )( D )岁。
岁。
A .15 B. 16 C .17 D .18 4、装设接地线的顺序为、装设接地线的顺序为(B )( B )( B )。
A .先导体端后接地端B .先接地端后导体端 5、关于电气装置,下列、关于电气装置,下列( B )( B )( B )项工作不属于电工作业。
项工作不属于电工作业。
A .试验B .购买C .运行D .安装 6、电工作业工人必须典备、电工作业工人必须典备( C )( C )( C )以上的文化程度。
以上的文化程度。
A.A.小学小学B.B.大专大专C.C.初中初中D.D.高中高中 7、电气工作工人连续中断电气工作、电气工作工人连续中断电气工作( A )( A )( A )以上者,必须重以上者,必须重 新学习有关规程,经考试合格后方能恢复工作。
A .三个月B .半年C .一年D .两年8、电能的单位是、电能的单位是( D )( D )( D )。
A .AB .V .AC .WD .kw kw..h 9、额定电压、额定电压( D )V ( D )V 以上的电气装置都属于高压装置。
A .36B .220C .380D .1000 1010、电阻、电感、电容串联电路中,电源电压与电流的相位、电阻、电感、电容串联电路中,电源电压与电流的相位关系是关系是( C )( C )( C )。
维修电工中级理论知识试卷<2018 年)<第五套)注意事项、本试卷依据2018 年颁布的《维修电工》国家职业标准命制,考试时间:120分钟。
、请在试卷标封处填写姓名、准考证号和所在单位的名称。
、请仔细阅读答题要求,在规定位置填写答案。
一、单项选择题(第l 题~第160 题。
选择一个正确的答案,将相应的字母填入题内的括号中。
每题0.5 分,满分80分。
>1. 双, 极型半导体器件是<B)。
A二. 极管 B .三极管 C .场效应管 D .稳压管2对. 于小型开关量plc 梯形图程序,一般只有<D)。
A初始化程序 B .子程序 C .中断程序 D . 主程序3下. 列关于勤俭节约的论述中,正确的选项是<B)。
A勤. 劳一定能使人致富 B .勤劳节约有利于企业持续发展C新时代需要巧干,不需要勤劳 D 新时代需要创造,不需要节俭4将. 接触器KM1 的常开触点串联到接触器KM2 线圈电路中的控制电路能够实现<D)A. KM1控制的电动机先停止,KM2 控制的电动机后停止的控制功能B. KM2控制的电动机停止时KM1 控制的电动机也停止的控制功能C. KM2控制的电动机先启动, KM1 控制的电动机后启动的控制功能D. KM1控制的电动机先启动, KM2 控制的电动机后启动的控制功能 5单. 相半波可控整流电路点阻性负载, <B )的移相范围是 0~180 A 整. 流角 B.控制角 C.补偿角 D.逆变角6绕. 线式异步电动机转子串电阻启动时,随着转速的升高,要逐渐 <B )C 输. 入采样→输出刷新→执行用户程序 D.以上都不对9劳. 动安全卫生管理制度对未成年工给予了特殊的劳动保护规定严禁企业雇用C )员工.15周岁 C.16 周岁 D.18 周岁10岗. 位的质量要求,通常包括操作程序, <C ),工艺程序及参数控制等 11下. 列不属于位置控制线路的是 <A )C 电. 梯的开关电路控制电路 D.工厂车间里行车的终点保护电路. 大电阻 .减小电阻 C.串入电阻 D.串入电感7晶. 闸管两端并联阻容吸收电路的目的是 <A )止电压尖峰 .防止电流尖峰 C.产生触发脉冲 D.产生自感电动势8可. 编程控制器在 RUN 模式下,执行顺序是 <A ) 输出刷新.执行用户程序→输入采样→输出刷作计划.工作目的 C.工作内容 D.操作重点A 走. 廊照明灯的两处控制电路 .龙门刨床的自动往返控制电路12直. 流双臂电桥工作时,具有 <A )的特点.电流小 C.电压大 D.电压小13高品质、高性能的示波器一般适合<C)使用A实. 验 B.演示 C.研发 D.一般测试14在. SPWM 逆变器中主电路开关器件较多采用<A)A.IGBT B普. 通晶闸管 C.GTO D.MCT 15.FX2N系列可编程控制器常开触点的串联用<A )指令。
基础知识一、判断题1. 用电源、负载、开关和导线可构成一个简单的电路(√)2. 全电路是指包括内电路。
外电路两部分组成的闭合电路的整体(√)3. 电压的方向是由高电位指向低电位(√)4. 在分析电路可先任意设定电压的参考方向,再根据计算所得值的正负来确定电压的实际方向(√)5. 再用基尔霍夫第一定律列节电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反(√)6. 全电路欧姆定律是指, 在全电路中电流与电源的电动势成正比, 与整个电路的内外电阻之和成反比(√)7. 基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零(³)8. 基尔霍夫电压定律的数字表达式为∑(IR=E) =0(ㄨ)9. 基尔霍夫电压定律的数字表达式为(√)10. 在下图所示的节点b 上符合基尔霍夫第一定律的式子是(³)11. 如下图所示的直流电路,已知E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω,R4=2.5Ω, R5=15Ω, 则支路电流I 5为2A (√)12. 应用戴维南定理分析含源二端网络,可用等效电阻代替二端网络(√)13. 戴维南定理最适用于求复杂电路中某一条支路的电流(√)14. 一含源二端网络测的短路电流是4A ,开路电压为10V ,则它的等效内阻为40Ω(³)15. 与一电流源并联内阻为2Ω,当把它等效变换成10V 的电压源时,电流源的电流是5A (√)16. 一电压源的电压是20V ,串联内阻为2Ω,当把它等效变换成电流源时,电流源的电流是40A (³)17. 如下图所示,如果R1=0.2Ω, R2=0.2ΩE1=7V,E2=6.2V, R3=3.2Ω, 则流过R3的电流是2A (√)18. -如下图所示,已知E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压U0为10V (√)19. 复杂直流电路指的是含有多个电源的电路(³)20. 叠加原理是分析复杂电路的一个重要原理(³)21. 节点电压法是以支路电流为未知量,根据基尔霍夫电流定律列出节点电压方程,从而解得。
维修电工中级试题库(附参考答案)一、单选题(共75题,每题1分,共75分)1、从自控系统的基本组成环节来看,开环控制系统与闭环控制系统的区别在于().A、控制顺序B、有无测量装置C、有无被控对象D、有无反馈环节正确答案:D2、X62W型铳床主轴电动机不能启动的可能原因有()。
IS]A、三相电源缺相B、快速移动电磁铁损坏C、速度继电器损坏D、控制变压器无输出正确答案:A3、高分辨率且高精度的办公自动化设备中,要求步进电动机的步距角小,较高的启动频率,控制功率小,良好的输出转矩和加速度,则应选()。
A、混合式步进电动机B、反应式步进电动机C、永磁式步进电动机D、反应式直线步进电动机正确答案:A4、调速系统开机时电流调节器ACR立刻限幅,电动机速度达到最大值,或电动机忽转忽停出现振荡。
可能的原因是()。
A、系统受到严重干扰B、励磁电路故障C、限幅电路没有整定好D、反馈极性错误正确答案:D5、转速负反馈调速系统对检测反馈元件和给定电压造成的转速扰动,()补偿能力。
A、对前者有补偿能力,对后者无B、没有C、对前者无补偿能力,对后者有D、有正确答案:B6、以下FX2NP1C程序中,优先信号级别最低的是()oC.X3D.X4A、X1B、X3X4X1C、X3D、X4X1X2正确答案:A7、欧陆514调速器组成的电压电流双闭环系统中,如果要使主回路允许最大电流值减小,应使()。
A、ASR输出电压限幅值增加B、ACR输出电压限幅值增加C、ASR输出电压限幅值减小D、ACR输出电压限幅值减小正确答案:C8、当线圈中的磁通减小时,感应电流产生的磁通与原磁通方向()。
Λ^正比B、相反C、相同Ds反比正确答案:C9、盗窃电能的,由电力管理部门责令停止违法行为,追缴电费并处应交电费()倍以下的罚款。
A、四B、三C N五D、十正确答案:C10、防雷装置包括()。
A、避雷针、引下线、接地装置B、接闪器、引下线、接地装置C、接闪器、接地线、接地装置D、接闪器,引下线、接零装置正确答案:B11、对待职业和岗位,()并不是爱岗敬业所要求的。
基础知识一、判断题1. 用电源、负载、开关和导线可构成一个简单的电路(√)2. 全电路是指包括内电路。
外电路两部分组成的闭合电路的整体(√)3. 电压的方向是由高电位指向低电位(√)4. 在分析电路可先任意设定电压的参考方向,再根据计算所得值的正负来确定电压的实际方向(√)5. 再用基尔霍夫第一定律列节电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反(√)6. 全电路欧姆定律是指, 在全电路中电流与电源的电动势成正比, 与整个电路的内外电阻之和成反比(√)7. 基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零(³)8. 基尔霍夫电压定律的数字表达式为∑(IR=E) =0(ㄨ)9. 基尔霍夫电压定律的数字表达式为(√)10. 在下图所示的节点b 上符合基尔霍夫第一定律的式子是(³)11. 如下图所示的直流电路,已知E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω,R4=Ω, R5=15Ω, 则支路电流I 5为2A (√)12. 应用戴维南定理分析含源二端网络,可用等效电阻代替二端网络(√)13. 戴维南定理最适用于求复杂电路中某一条支路的电流(√)14. 一含源二端网络测的短路电流是4A ,开路电压为10V ,则它的等效内阻为40Ω(³)15. 与一电流源并联内阻为2Ω,当把它等效变换成10V 的电压源时,电流源的电流是5A (√)16. 一电压源的电压是20V ,串联内阻为2Ω,当把它等效变换成电流源时,电流源的电流是40A (³)17. 如下图所示,如果R1=Ω, R2=ΩE1=7V,E2=,R3=Ω, 则流过R3的电流是2A (√)18. -如下图所示,已知E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压U0为10V (√)19. 复杂直流电路指的是含有多个电源的电路(³)20. 叠加原理是分析复杂电路的一个重要原理(³)21. 节点电压法是以支路电流为未知量,根据基尔霍夫电流定律列出节点电压方程,从而解得。
(³)22. 回路电流法是以回路电流为未知量,根据基尔霍夫电流定律列出回路电压方程从而解得(³)23. 如下图所示的电路中,设E1=5V,R1=10ΩE2=1V,R2=20Ω, R3=30Ω, 用支路电流法求各支路电流为I1=,I2=,I3=(√)24. 正弦交流电压u=100sin(628t+60˚) V ,它的频率为10 0HZ (√)25. 关于正弦交流电响亮的叙述中“幅角表示正弦量的相位”的说法不正确(√)26. 正弦量中用向量形式表示在计算时要求幅角相同(³)27. 如下图所示,正弦交流电的有效值为(³)28. 如下图所示,正弦交流电角平率为s(√)29. 如下图所示,正弦交流电的初相位是2π(³)30. 串联电路或并联电路的等效复阻抗的计算在形式上与电阻串联或电阻并联的等效电组计算是一样的(√)31. 串联谐振时电路中阻抗最小,总电流最大(√)32. 并联谐振时电路中总阻抗最小,总电流最大(³)33. 某原件两端的交流电压超前于流过它的交流电流,则该元件为容性负载(³)34. 在R —C 串联电路中总电压与电流的相位差角,既与电路元件R 、C 的参数及电源的频率有关(³)35. R —C 串联电路的电路总阻抗为R+jwC(³)36. R —L 串联电路的电路总阻抗为R+jwL.(√)37. 某元件两端的交流电压相位超前于流过它的电流90˚,则该元件为电感元件(√)38. 在下图中各线圈的电阻和电感、电源端电压、电灯的电阻及交流电的频率均相同, 最亮的灯是a 灯(√)39. 两个阻抗并联的电路它的总阻抗为Z=1/Z1+1/Z2(³)—L—C并联电路的谐振条件是wL=1/wC(√)41. 对称三相负载三角形联结时,相电压等于线电压且三相电流相等(√)42. 在负载星形连接的三相对称电路中,相电流的相位滞后线电压30˚(³)43. 在三相四线制中性点接地供电系统中,线电压是指相线之间的电压(√)44. 三相对称负载,作△联结,若每相负载的阻抗为为38Ω,接在线电压为380V 的三相交流电路中,则电路的线电流为(√)45. 额定电压都为220V 的40W 、60W 和100W 的三只灯泡串联在220V 的电源中,它们的发热量由大到小排列为1 00W 、60W 、40W (³)46. 三相交流电路中,总功率为P=3UpIpcosﻪ(√)47. 三相不对称电路通常是指负载不对称(√)48. 三相三线制测量电路总功率值可以用二表法来测量(³)49. 三相四线制不对称负载测量电路总功率可以用二表法来测量(³)50. 工厂为了提高cos ,常采用并联适当的电容(√)51. 为了提高电网的功率因数,可采用的措施是降低供电设备消耗的无功功率(√)52. 当电路的状态或参数发生变化时,电路从原稳定状态立即进入新的稳定状态(³)53. 电感元件在过渡过程中,流过它的电流不能突变(√)54. 电路产生过渡过程的原因是电路存在储能元件,且电路发生变化(√)55. 电容在过渡过程中,电容两端电压不变。
(³)56. 电容元件换路定律的应用条件是电容的电流Ic 有限(√)57. 电感元件换路定律的应用条件式电感的电流Il 有限(³)58. RL 电路过渡过程的时间常数t=R/L(³)59. RC 电路过渡过程的时间常数t=RC(√)60. 分析过渡过程的三要素法中的三要素为f (0+) 、f (∞)和τ(√)61. 高低压供电系统通常有高压电源进线、高压配电所、高压配电线、变电所、低压配电线等组成(√)62. 对于用电设备容量在250KW 及以下的供电系统,通常采用低压供电,只需设置一个低压配电室(√)63. 衡量供电系统的质量指标是电压波形和频率的质量(³)64. 电力负荷按其对供电可靠性的要求分为三级(√)65. 在变配电所中,通常把变压器一次侧的电路称为一次回路,变压器二次侧的电路称为二次回路(³)66. 380/220V的配电系统中一般采取中性点经消弧线圈接地的运行方式(³)67. 低压配电系统中的中性线的功能是连接使用相电压的单相设备、传导三项系统中的不平衡电流和单相电流(√)68. 380/220V配电系统电源中性点直接接地的运行方式氛围TN —C 系统、TN —S 系统和TN —C —S 系统, 统称为TT 系统(³)69. 三相五线制系统中的PE 线成为保护接零线(√)70. 把电气设备的金属外壳、构架与系统中的PE 线或PEN 线可靠的连接称为保护接零(√)二.单项选择题1. 用电源、(B )和负载可构成一个最简单的电路。
A. 电感B. 导线C. 电阻D. 电容2. 用开关、负载。
(B) 和导线可构成一个最简单的电路A. 电感B. 电源C. 电阻D. 电容3. 全电路是指包括内电路、(B )两部分组成的闭合电路的整体A. 负载B.外电路C.附加电路D. 电源4. 全电路是指包括内电路、外电路两部分组成的(C )A. 电源电路B. 全部电路C. 闭合电路的整体D. 电源和负载电器5. 电压的方向是(C )A. 和电动势的方向一致的B. 和电位高低无关的C. 由高电位指向低电位D. 由低电位指向高电位6. (C )的方向是由高电位指向低电位A. 电动势B. 电位C. 电压D. 电源内电场7. 在分析电路时可先(A )电压的参考方向,再根据计算所得值的正负来确定电压的实际方向。
A. 任意设定B. 根据电位的高低设定C. 按规定的方向设定D. 根据已知条件设定8. 在分析电路时可先任意设定电压的(D ) ,再根据计算所得值的正负来确定电压的实际方向。
A. 方向B. 大小C. 假设方向D. 参考方向9. 再用基尔霍夫第一定律列节点电流方程式时,若解出的电流为正,则表示(D )A. 实际方向与设定的电流正方向无关B. 实际方向与假定的电流正方向相反C. 实际方向就是假定的电流方向D. 实际方向与假定的电流正方向相同10. 再用基尔霍夫第一定律裂解电流方程式时, 若实际电流方向与假定地电流正方向相反, 则解出的电流为(B )A. 为零B. 为负C. 为正D. 可正可负11. 全电路欧姆定律是指,在全电路中电流与电源的电动势成正比,与(C )成反比A. 整个电路的内电阻B. 整个电路的外电阻C. 整个电路的内外电阻之和D. 电源的内阻12. 全电路欧姆定律是指:在全电路中电流与电源的电动势呈正比,与整个电路的内外电阻之和(B )A. 成正比B.成反比C.成累加关系D. 无关13. 基尔霍夫的第一定律是表明(C )为零A. 流过任何处的电流B. 流过任一节点的电流平均值C. 流过任一节点的瞬间电流的代数和D. 流过任一支路的电流14. (C )是表明“流过任意节点的瞬间电流的代数和为零”A. 基尔霍夫第二定律B. 叠加原理C. 基尔霍夫第一定律D. 戴维南定理15. (B )定律的数字表达式是∑IR=∑EA. 基尔霍夫电流B. 基尔霍夫电压C. 基尔霍夫电动势D. 基尔霍夫电感16. 任一回路中各段电压之间的关系符合数字表达式∑IR=∑E ,称为(A )A. 基尔霍夫第二定律B. 叠加原理C. 基尔霍夫第一定律D. 戴维南定理17. (A )定律的数字表达式是∑I 入=∑I 出A. 基尔霍夫电流B. 基尔霍夫电压C. 基尔霍夫电路D. 基尔霍夫电场18. 任意节点中各段电流之间的关系符合数字表达式∑I 入=∑I 出,称为(A )A. 基尔霍夫电流B. 基尔霍夫电压C. 基尔霍夫电路D. 基尔霍夫电场19. 如下图所示的节点a 上符合基尔霍夫第一定律的式子是(A )+I6-I4=0=0+I6=o+I4=o20. 如上路所示的节点c 上符合基尔霍夫第一定律的式子是(D )+I6=I4=I2+I6+I6=I2+I4=-I321. 如下图所示的节点,已知E1=15V, E2=70V,E3=5V,R1= 6OΩ, R2=5Ω,R3=10Ω,R4=Ω,R5=15Ω, 支路电流I4为(C )22. 如上图所示的直流电路, 已知E1=15V,E2=70V,E3=5V, R1=6Ω,R2=5Ω,R3=10Ω,R4=Ω,R5=15Ω, 支路电流I2为(D )23. 应用戴维南定理分析(C),可用等效电源代替此网络。
