地铁施工组织设计方案背景介绍：随着城市规模不断扩大，地铁交通作为一种高效快捷的公共交通工具，已经成为现代城市的重要组成部分。
在地铁建设中，施工组织设计方案的制定和实施非常重要，可以确保地铁工程的顺利推进，有效控制施工风险并提高项目的质量和效率。
1. 需求分析在地铁施工组织设计方案中，首先需要进行需求分析。
包括但不限于以下几个方面：1.1 施工区域：确定施工的范围和范围内的特殊地质和工程条件。
例如，如果施工区域有河流或建筑物等重要物体，必须考虑到施工对其的影响。
1.2 施工时间：明确施工的起止时间以及可能的工期延误情况。
应考虑交通繁忙时段、天气条件等影响施工的因素。
1.3 施工流程：详细规划施工的各个阶段和任务，确保施工过程的合理性和安全性。
1.4 人员和资源需求：确定所需施工人员的数量和技能要求，以及所需的材料和设备。
2. 施工方案设计根据需求分析结果，制定地铁施工方案。
施工方案应该包括以下几个方面：2.1 安全措施：在施工过程中，必须确保工人和用户的安全。
严格遵循施工现场安全规范，采取有效的安全措施，如设立安全警示标志、安排专人进行监督和培训等。
2.2 施工队伍组织：合理组织施工人员，优化人员协作模式，确保施工任务按时完成。
推动沟通和协作，解决现场问题。
2.3 材料和设备管理：合理安排材料和设备的采购和使用，确保施工进度和质量。
采取必要的措施，如建立材料和设备清单、制定仓库管理制度等。
2.4 环境保护措施：施工过程中必须考虑环境保护。
采取有效措施减少施工对环境的影响，如噪音控制、粉尘减排等。
3. 质量控制和监督为确保地铁施工质量，应制定相应的质量控制和监督措施。
3.1 质量控制计划：明确质量标准和验收要求，制定相应的质量控制计划。
包括质量检测方法、抽样检验频率、不合格品处理等内容。
3.2 质量监督：建立有效的质量监督机制，监控施工过程中的质量问题。
如定期组织验收、抽查、隐蔽工程检查等。
3.3 故障处理：及时处理施工中出现的故障和问题，确保质量合格。
地铁施工安全技术交底介绍本文档旨在向施工人员交底地铁施工的安全技术。
地铁施工是一项复杂且危险的工作，必须遵循严格的安全规定和措施，以确保工人和公众的安全。
安全措施以下是地铁施工中应遵循的安全措施：1. 佩戴个人防护装备（PPE），包括安全帽、防护眼镜、耳塞、防护手套等。
2. 遵循标识和指示牌的指示，特别是有关施工区域的警告和限制。
3. 使用适当的工具和设备，并确保其处于良好工作状态。
4. 安装警示标志和栅栏，以确保公众与施工区域的分隔。
5. 如果需要使用机械设备，必须经过培训合格的人员进行操作。
6. 遵守焊接和切割的安全操作规程，并采取必要的防护措施，如使用适当的面罩和防火设备。
7. 有计划地清理施工现场，及时清理垃圾和杂物，以减少跌倒和绊倒的风险。
8. 在紧急情况下，知道紧急出口的位置，并且清楚应急消防设备的使用方法。
施工操作注意事项以下是地铁施工中应注意的操作事项：1. 在进行高空作业时，必须使用安全绳索和安全帽。
2. 使用正确的挖掘方法，并确保地下设施不受到破坏。
3. 在进行混凝土浇筑时，必须保持施工区域的清洁，并设置防护栏杆，以防止人员误入。
4. 定期检查施工设备和机械的运行状况，确保其安全可靠。
5. 严格按照施工计划和时间表进行工作，避免拖延和急促操作。
事故应急处理如果发生事故或紧急情况，请遵循以下应急处理步骤：1. 立即报告上级，并尽快向相关人员发出警报。
2. 协助伤者脱离危险区域，并立即提供急救措施。
3. 在事故现场设立安全警戒区，以防止进一步伤害。
4. 收集证据，包括照片和目击证词，并尽快向相关部门报告。
施工人员在工作中必须时刻关注安全，严格遵守规章制度，确保地铁施工过程中的安全和顺利进行。
以上是地铁施工安全技术交底的内容，希望大家能认真学习并遵守。
地铁车站工程施工组织设计方案目录一、前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.1 编制目的与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.2 编制依据与范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3二、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.1 工程基本情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 2.2 工程施工特点与难点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3 工程施工目标与质量要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7三、施工总体部署．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.1 施工原则与目标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.2 施工组织机构设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．113.3 施工流程安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12四、施工准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.1 施工材料准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 4.2 施工设备选择与配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．154.3 施工现场布置与安全防护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．16五、主要施工方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．185.1 地下连续墙施工技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 5.2 模板安装与混凝土浇筑技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．205.3 管道安装与连接技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．225.4 机电设备安装与调试技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24六、施工组织与管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．256.1 施工进度计划与控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．266.2 施工现场管理与协调．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．286.3 质量安全保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．296.4 环境保护与文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30七、风险评估与应对措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．327.1 工程施工风险识别．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．337.2 风险评估方法与标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．347.3 风险应对措施与预案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35一、前言随着城市化进程的加速，地铁作为城市公共交通的重要组成部分，在缓解交通压力、改善城市环境、提高市民出行效率等方面发挥着不可替代的作用。
地铁工程施工安全技术交底(标准版)地铁工程施工安全技术交底是确保地铁工程施工过程中安全的重要文件。
本文档旨在详细说明地铁工程施工中的安全要求和相关技术措施。
1. 安全要求- 所有施工人员必须遵守国家和相关地铁工程安全法规，严格执行工作许可和安全操作规程。
- 施工场地必须清晰标识，遵守通行标识指示，并设立必要的安全警示牌。
- 为了防止坠落事故，必须按照规定使用和检查个人防护装备，如安全帽、安全带等。
- 施工机械设备必须符合国家标准和地铁工程安全规范，严格按照操作手册操作。
- 施工现场必须保持通风良好，安排合理的疏散通道和紧急出口。
- 施工人员必须经过相应的安全培训和技术交底，了解应急救援措施和设备使用方法。
- 定期进行安全检查和隐患排查，及时处理和修复施工中发现的安全隐患。
2. 技术措施- 按照地铁工程的施工计划和任务，执行施工方案和相关技术措施。
- 在地铁隧道工程中，必须建立有效的通风系统，控制有毒有害气体的排放。
- 采用合适的工作方法和工艺，保证施工过程中的稳定性和安全性。
- 在掘进工作中，必须进行地质勘察，合理确定施工方法和支护措施。
- 对于爆破施工，必须进行爆破设计和监测，确保爆破安全。
- 在临近建筑物施工时，必须采取防护措施，避免对建筑物造成损坏。
3. 应急救援- 建立健全的应急救援机制，组织人员进行应急演练。
- 设置应急出口标识，确保施工人员熟悉疏散路线。
- 配备必要的应急救援设备，如消防器材、急救箱等。
- 定期进行应急演练和安全培训，提高施工人员的应急处理能力。
结论地铁工程施工安全技术交底是保障地铁工程施工安全的重要文件。
通过遵守安全要求和采取技术措施，可以有效预防事故的发生。
同时，建立健全的应急救援机制和进行应急演练也是确保地铁施工安全的重要举措。
大家必须严格遵守相关规定，并共同努力创建一个安全的地铁施工环境。

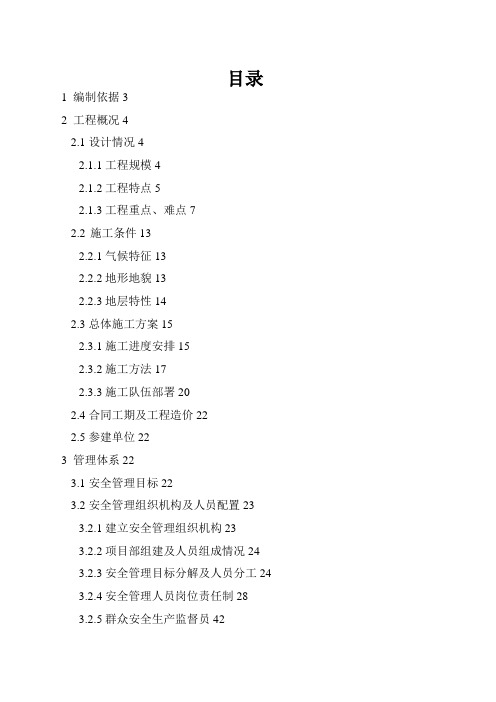

目录1 编制依据32 工程概况42.1设计情况42.1.1工程规模42.1.2工程特点52.1.3工程重点、难点72.2施工条件132.2.1气候特征132.2.2地形地貌132.2.3地层特性142.3总体施工方案152.3.1施工进度安排152.3.2施工方法172.3.3施工队伍部署202.4合同工期及工程造价222.5参建单位223 管理体系223.1安全管理目标223.2安全管理组织机构及人员配置233.2.1建立安全管理组织机构233.2.2项目部组建及人员组成情况243.2.3安全管理目标分解及人员分工243.2.4安全管理人员岗位责任制283.2.5群众安全生产监督员423.2.6安全管理人员现场工具配备424 总体策划434.1签订安全责任书434.2签订安全生产协议434.3签订施工安全配合协议435 过程控制445.1施工准备阶段445.1.1整章建制445.1.2临建及施工准备阶段445.2施工阶段465.2.1重大风险源确定475.2.2应急救援预案编制、演练计划595.2.3安全技术交底计划615.2.4领导带班计划625.2.5安全检查625.2.6生产安全事故报告和调查处理645.2.7消防安全管理685.2.8安全培训计划745.2.9职业健康与环境保护工作计划755.2.10安全技术交底重点795.2.11施工现场安全标识、安全防护装置、安全用品的配备795.3收尾阶段806 资源配备计划807 安全生产经费使用计划818 日常安全管理工作策划848.1日常安全管理848.2施工过程安全控制858.3建筑施工常见事故伤害原因分析及预防措施909 教育培训总体策划959.1项目经理和安全管理人员安全生产培训959.2新工人三级安全教育959.3特定情况下适时安全教育979.4经常性安全教育979.5过程记录979.6措施和方法98南昌市轨道交通3号线工程土建施工7标项目安全施工组织设计1编制依据（1）南昌市轨道交通3号线工程土建施工7标招标文件；（2）南昌市轨道交通3号线工程土建施工7标实施性施工组织设计；（3）国家、地铁管理部门等相关行业、相关技术标准和规范，以及有关安全及绿色文明施工管理的规范及规定：1)《施工现场临时用电安全技术规范》（JGJ46－2005）2)《地铁杂散电流腐蚀防护技术规程》（CJJ49-92）3)《城市轨道交通技术规范》（GB50490-2009）4)《建设工程施工现场消防安全技术规范》（GB50720-2011）5)《城市轨道交通地下工程建设风险管理规范》（GB50625-2011）6)《建筑深基坑工程施工安全技术规范》（JGJ311-2013）7)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）8)《建筑机械使用安全技术规程》（JGJ33-2012）9)《施工现场临时用电安全技术规范》（JGJ46-2005）10)《地铁工程施工安全评价标准》（GB50715-2011）11)《建筑施工高处作业安全技术规范》（JGJ80-91）12)《建筑施工模板安全技术规范》（JGJ162-2008）13)《建筑施工作业劳动防护用品配备及使用标准》（JGJ184-2009）14）《安全帽》（GB2811-2007）15）《安全带》（GB6095-2009）16）《安全标志及其使用导则》（GB2894-2009）2工程概况2.1设计情况2.1.1工程规模南昌市轨道交通3号线工程土建施工07合同段，为二七北路站～洪都北大道站区间、洪都北大道站、洪都北大道站～上海北路站区间、上海北路站、上海北路站～青山湖大道站区间、青山湖大道站，共计三站三区间。
第1篇一、前言随着城市化进程的加快，地铁作为一种高效、便捷的城市公共交通工具，在我国各大城市得到了广泛的应用。
为确保地铁工程顺利实施，提高工程质量，降低施工成本，确保施工安全，本文将对地铁工程施工组织设计进行阐述。
一、编制范围本文以某城市地铁工程为例，对地铁工程施工组织设计进行详细阐述。
本工程范围为地铁线路、车站、区间隧道、附属设施等。
二、编制依据1. 国家及地方有关地铁工程建设的法律法规、政策及规范；2. 地铁工程设计文件、施工图纸及施工图预算；3. 工程地质勘察报告、水文地质勘察报告；4. 施工合同、施工图纸会审记录及施工组织设计编制要求。
三、施工组织设计原则1. 安全第一、预防为主；2. 科学组织、合理施工；3. 高效、优质、低耗；4. 环保、文明施工。
四、施工组织设计内容1. 施工准备（1）施工人员：根据工程规模，合理配置施工人员，确保施工质量；（2）施工设备：根据施工需要，合理配置施工设备，确保施工进度；（3）材料供应：根据施工进度，合理安排材料供应，确保材料质量；（4）施工场地：按照施工图纸要求，合理规划施工场地，确保施工顺利进行。
2. 施工进度计划（1）根据施工图纸及施工图预算，编制详细的施工进度计划；（2）明确各分部分项工程的施工顺序及时间节点；（3）合理安排施工顺序，确保施工进度。
3. 施工方法及技术措施（1）施工方法：根据工程特点，采用适宜的施工方法，如明挖法、暗挖法、盾构法等；（2）技术措施：针对施工过程中可能遇到的技术难题，采取相应的技术措施，确保施工质量。
4. 施工安全及质量管理（1）安全施工：建立健全安全管理制度，加强安全教育培训，确保施工安全；（2）质量管理：严格执行国家及地方有关工程质量标准，加强质量监控，确保工程质量。
5. 环保及文明施工（1）环保：严格按照国家及地方有关环保法规，加强施工现场环境管理，确保施工过程中不产生污染；（2）文明施工：加强施工现场文明施工管理，确保施工现场整洁、有序。
地铁轨道工程施工组织方案一、项目概况地铁轨道工程是指利用地铁列车在地下隧道、地面隧道和高架桥梁等线路上运行，通过地铁站完成旅客乘降的城市轨道交通工程。
地铁轨道工程施工组织方案是为了规范地铁轨道工程施工过程、确保工程顺利进行而制定的。
本工程位于某市，总长约100公里，包括地下隧道、地面隧道和高架桥梁等线路。
隧道路基采用钢筋混凝土结构，桥梁采用钢结构。
地铁站采用岛式站和侧式站。
本工程施工单位为某地铁轨道工程有限公司。
二、施工组织总体要求1. 遵守相关法律法规和安全规定，确保施工安全；2. 完善施工组织机构，合理分工，明确责任；3. 根据工程特点，科学制定施工方案，严格实施；4. 充分利用现代化施工技术和设备，提高施工效率；5. 保障环境保护，减少对周边居民生活的影响；6. 保证工程质量，确保工程按时交付。
三、施工组织机构1. 总指挥部：负责整个工程的总体施工组织，协调各部门工作；2. 技术质量部：负责工程技术方案和质量管理；3. 安全监管部：负责施工安全管理和监督；4. 设备管理部：负责施工设备的采购、维护和管理；5. 环保部：负责环境保护和废弃物处理。
四、施工方案1. 地下隧道施工（1）采用盾构法施工，根据地质条件选择合适的盾构机，并设计合理的掘进方式；（2）严格按照盾构机操作规程进行操作，保证工程施工质量；（3）地下隧道施工需要进行开挖、支护、衬砌等工序，严格控制施工进度，确保质量。
2. 地面隧道施工（1）地面隧道施工采用明挖法，根据地质条件采取合适的开挖和支护措施；（2）配备足够的挖掘机、装载机等施工设备，保证土方开挖的效率；（3）进行地下水、排水管道、电缆等临时管线的迁移和保护。
3. 高架桥梁施工（1）高架桥梁采用预拼装的钢结构，根据设计要求进行加固和防腐处理；（2）采用吊装机械进行桥梁组装和安装，严格遵守吊装程序，保证安全；（3）高架桥梁的维护工程，保持桥面清洁、铺设护栏等。
4. 地铁站施工（1）地铁站的建筑施工采用混凝土结构，需进行模板支撑、钢筋绑扎等工序；（2）地铁站的装修施工需按照设计图纸进行装饰装修，保证工程质量；（3）地铁站的轨道铺设、自动门安装等工序需要按计划进行。
地铁施工组织设计地铁施工组织设计是指在地铁工程建设中，根据工程的特点和要求，对施工过程进行组织和安排的设计方案。
地铁施工组织设计必须符合工程的质量要求，合理安排人力、材料和设备的使用，并优化施工流程，确保工期的准确控制。
下文将围绕地铁施工的组织设计展开。
一、概述地铁施工组织设计是地铁工程建设中的关键环节，它不仅决定了施工工期和质量，同时也会对周边环境造成一定的影响。
因此，在进行地铁施工组织设计时，必须充分考虑到施工与周边环境的协调性，确保施工过程的安全和顺利进行。
二、施工组织设计原则1.安全性原则：地铁施工过程中必须严格遵守安全规范，确保施工人员的人身安全和设备的正常运行。
2.经济性原则：地铁工程建设是一个庞大的项目，要合理规划资源的使用，提高施工效率，降低施工成本。
3.高效性原则：地铁建设工期通常较长，要利用先进的技术手段和管理方法，确保施工进度的准确掌握和及时调整。
4.环境友好原则：地铁施工会给周边环境带来一定的影响，必须采取有效措施减少施工对环境的损害，保护周边生态环境。
三、施工组织设计内容1.施工过程的划分：根据地铁工程的特点和工程进度，将施工过程划分为不同的阶段，并设定每个阶段的施工目标和要求。
2.施工流程的确定：根据各个施工阶段的工作计划和任务，确定施工的流程和工序，明确每个工序的工作内容和工期。
3.施工队伍的组织：根据施工的规模和工期，合理安排施工队伍的组织结构和人员分工，确保施工过程的有序进行。
4.施工设备的配置：根据地铁工程的要求和实际情况，合理配置施工设备和机械，并制定设备的使用计划和维护保养方案。
5.施工材料的供应：根据施工需要，合理采购和储存施工材料，并确保供应的及时性和质量的可靠性。
6.安全管理措施：根据地铁工程的特点和要求，制定相应的安全管理措施，确保施工过程的安全性。
7.环境保护措施：在施工过程中，采取有效措施减少施工对周边环境的污染和破坏，保护环境的可持续发展。
四、施工组织设计的步骤1.项目调研和规划：对地铁工程的需求和规模进行调研和规划，明确施工的目标和要求。
一、交底目的为确保地铁施工现场的安全生产，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于地铁施工现场所有作业人员，包括但不限于土建施工、设备安装、轨道铺设、隧道施工等。
三、交底内容1. 安全管理制度- 施工现场必须建立健全安全生产责任制，明确各级人员的安全职责。
- 严格执行国家及地方相关安全法规和标准，包括JGJ59-2011《建筑施工安全检查标准》等。
- 定期开展安全教育培训，提高作业人员的安全意识和操作技能。
2. 施工现场安全措施- 施工现场应设置明显的安全警示标志，包括危险区域、高空作业、有限空间作业等。
- 作业人员必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时，必须使用安全绳、安全网等防护设施。
- 隧道施工、地下作业等有限空间作业，必须办理相关手续，并采取必要的安全措施。
3. 施工工艺安全要求- 土建施工：施工过程中应避免土石方坍塌、坠落等事故，确保施工安全。
- 设备安装：严格按照设备安装工艺进行操作，确保设备安装质量。
- 轨道铺设：确保轨道铺设平直、牢固，防止轨道变形、断裂等事故。
- 隧道施工：严格按照隧道施工工艺进行操作，确保施工安全。
4. 应急预案- 制定详细的应急预案，包括火灾、坍塌、中毒、触电等事故的应急处理措施。
- 定期组织应急演练，提高作业人员的应急处置能力。
5. 环境保护- 严格执行环境保护法规，采取措施减少施工过程中的噪音、粉尘等污染。
- 加强施工现场的绿化，改善施工环境。
四、交底程序1. 项目部安全负责人对全体作业人员进行安全技术交底。
2. 作业人员认真听取交底内容，并签字确认。
3. 安全负责人定期对安全技术交底内容进行复查，确保作业人员掌握相关安全知识。
五、注意事项1. 作业人员必须遵守安全技术交底内容，不得擅自改变施工工艺和安全措施。
2. 安全负责人应加强对施工现场的监督检查，及时发现和纠正安全隐患。
3. 作业人员发现安全隐患，应立即报告，并采取相应措施进行处理。
目录第一章 某地铁一期7标段施工组织设计ﻩ2第1节 设计依据ﻩ2第2节 工程概况ﻩ3第３节 主要技术标准及设计原则................................................................................................4第4节 工程自然条件ﻩ11第5节 盾构法隧道........................................................................................................................21第６节 联络通道及泵房.............................................................................................................７1第7节 地层加固...........................................................................................................................７7第8节 防水工程ﻩ79第9节 盾构隧道与车站的接口技术条件ﻩ87第10节 环境保护与沉降控制.....................................................................................................87第11节 补充地质勘测要求ﻩ94第1２节 设计质量保证体系及进度计划ﻩ95
第一章ﻬ某地铁一期７标段施工组织设计第1节设计依据第一节业主提供的资料1.1.1 业主提供的标书业主提供的`标书《深圳地铁一期工程第七标段施工隧道盾构工程招标文件》包含：第Ⅰ卷商务部分第Ⅱ卷技术规范第Ⅲ卷工程量清单第Ⅳ卷业主的图纸第Ⅴ卷现场参考资料除招标文件外,还包含业主发出的有关补遗通知1.1.2 业主提供的图纸业主提供的图纸包含业主招标文件第Ⅳ卷第十章第１03 节“业主的图纸”内容。第二节设计施工联合体协议1．2.1 设计施工联合体协议《成立设计施工联合体对“深圳地铁一期工程第七标段盾构隧道工程”进行投标的协议》1．２.2 设计投标协议《关于“深圳地铁一期工程第七标段盾构隧道工程”设计投标的协议》
第2节工程概况第一节 工程概述 深圳地铁一期工程由两条线组成：一号线从罗湖至会展中心，四号线从皇岗至文化中心。干线总长19.４６８ 公里，包括１7 个车站(16 个地下车站和一个地面车站）。本次投标的盾构第七标段为天虹~岗厦区间。第七标段天虹～岗厦区间隧道从天虹站西端顺深南中路向西延伸，穿过华富路至福天路口,然后向南离开深南中路，下穿福天河，经过一片荔枝园，过福华路立交桥和福华新村后，再向西到达岗厦站。盾构区间隧道起讫里程CＫ5+338～ＣK7+1０8.60１, 总长度34７1.6m, 其中右线隧道长１７28．１m， 左线隧道长1743.5 (右线长链8.28３ ｍ，左线长链23.720ｍ）。隧道纵坡为“Ｖ”型坡,最大纵坡２5‰， 盾构始发井为设置在区间中部的中间井,在天虹站端、岗厦站端设置起吊井。盾构中间井起讫里程为CK6+325.00~ＣK６+37５.00（左CK6+311．408 ~左CK６＋361.4０8）， 中间井至天虹站的盾构推进长度为9８6.2m (左线推进长度972.60８m）,至岗厦站的盾构推进长度为７41.884m（ 左线推进长度为７7０.913m）。该标段盾构机从区间中部的中间井下井始发,一台盾构机沿右线掘进至天虹站后解体、起吊,运至中间井安装，再沿左线掘进至天虹站后起吊;另一台盾构机沿右线掘进至岗厦站后解体、起吊，运至中间井安装,再沿左线掘进至岗厦站后起吊、拆卸退场。第二节工程范围本工程的设计包括第七标段的区间圆形盾构隧道,以及该标段两段区间内双线隧道间的1 条联络通道/泵房、盾构区间中间井以及与车站和中间井相连接的８ 个洞门等永久工程的｀设计和其它临时工程的设计。
第3节主要技术标准及设计原则本工程的设计主要技术标准及设计原则应满足业主招标文件的要求。第一节主要技术标准3.1.1 线路3．1．1．1 ﻩ平面最小平面曲线半径:30０m 曲线间水平夹直线最小长度：20m 3．1．1．２ 纵断面最小竖曲线半径:３000ｍ 最大坡度：一般为3０‰ 3.1.2 限界标称隧道限界为5200mｍ 。实际的隧道直径和轮廓，应使一个虚拟的标称直径为52０0mm 的以理论轴线为中心的圆盘,在任何一个垂直于业主图纸所定义的隧道理论轴线的平面内通过隧道而不碰触隧道的任何地方。隧道管片的内径不应大于5500ｍｍ 。3.1.3 地面沉降控制除非在一些特定情况下需要考虑更为严格的控制值，地面沉降应控制在-30ｍm 以内。在任何情况下最大允许隆起量为+10ｍｍ 。建筑物的不均匀沉降应小于有关规范的规定值。如果估算的最大沉降大于15mm, 邻近建筑物的不均匀沉降应限制在1/5００ 的基础倾斜之内,３．１.4 永久工程设计寿命3.1.5 混凝土材料所有工程的设计寿命为1０0 年。管片混凝土的强度等级最小应为C50，抗渗等级为S１0。洞门混凝土等级不应低于C４0,并采用防水混凝土。联络通道/泵房混凝土等级不应低于C3０，并采用防水混凝土。3.1.6 防水等级隧道衬砌拱部：Ａ 级；不允许出现渗水、漏水和水斑现象。隧道衬砌拱腰、拱底竖井:B 级;可允许出现少量渗漏,但这种渗漏应使施工缝混凝土表面的水斑限制在最低限度,而且不应出现肉眼可见的水流。3.1.7 最大裂缝宽度管片:最大裂缝允许宽度为0.2mm 。ﻫ联络通道和洞门：最大裂缝允许宽度为0.3mm 。ﻫ３.1．８ 地震本工程按7 度地震烈度设防。第二节主要技术标准设计中按照国家和广东省、深圳市最新的规范、规程和标准执行，设计过程中采用的主要设计规范如下表表３．2－1 所列。设计时,当规范和标准有遗漏、废止或因合理的原因而弃用时,将在征得监理工程师同意，补充规范和标准,以满足本合同的要求。主要设计规范及标准表3．２－1 设计规范及标准编码名称ＧB 5015７－92 地下铁道设计规范（国标)GＢ502９９-199９ 地下铁道工程施工与验收规范GBJ ９0-99 铁路线路设计规范TＢ １0003-９９ 铁路隧道设计规范TBJ204-96 铁路隧道施工规范TＢJ 108－92 铁路隧道喷锚构筑法技术规则ＪGJ 9４-9４ 建筑桩基技术规范ＪGJ 79-９１ 建筑地基处理技术规范GBJ 7-８9 建筑地基基础设计规范YＢＪ ２25-91 软土地基深层搅拌加固技术规程GＢＪ １0－８9（93、９6 年局部修订) 混凝土结构设计规范
ＪGJ18-96 钢筋焊接及验收规程ＧＢJ 108－８7 地下工程防水技术规范GBJ ２08-83 地下防水工程施工及验收规范GBＪ 11－89(93 年局部修订)建筑抗震设计规范GＢ５0１91－93 构筑物抗震设计规范GB ８6-８5 锚杆喷射混凝土支护技术规范ＧBJ 17-8８ 钢结构设计规范GB 5０205-9５ 钢结构工程施工及验收规范JGJ3－９1 钢筋混凝土高层建筑结构设计与施工规程ＧB50152-９2 混凝土结构试验方法标准JTG 120-99 建筑基坑支护技术规程CJJ ７1-97 地下铁道限界标准GB 50021-94 岩土工程勘察规范GB 50204－9２ 混凝土结构施工与验收规范ＧBＪ 11９-８8 混凝土外加剂应用技术规范ＧB５01６４－9２ 混凝土质量控制标准CＥＣS 22-9０ 土层锚杆设计与施工规范GB ５0２12-９1 建筑防腐蚀工程施工及验收规范ＧB5０0２6-9３ 工程测量规范ＧBJ 16－8７(修订本）建筑设计防火规范ＪGJ52-92 普通混凝土用砂质量标准及检验方法JGJ53-９2 普通混凝土用碎石及卵石质量标准及检验方ＧＢ50２25－９5 人民防空工程设计规范CＪ 1８-８６ 污水排入城市下水道水质标准CJ１3－８6 危险房屋鉴定标准GBJ144－90 工业厂房可靠性鉴定标准GB 3095-199６ 环境空气质量标准ＳＪG 05-96 深圳建筑深基坑支护技术规范SＪG 04-96 深圳地区地基处理技术规范GBJ 9-87 建筑结构荷载规范GBJ 50０5７-94 建筑防雷设计规范GＢJ 105-87 建筑结构制图标准GBＪ 140-90 建筑灭火器配置设计规范GB 57４9-85 生活引用水卫生标准DB 44 ２6－８9 水污染物排放标准（广东省）96-1－1１ 市人大常委会24 深圳市经济特区城市供水用水条例GB １25２3-9０ 建筑施工场地界噪声限值GB 89７8-1996 污水综合排放标准广东省人大广东省劳动安全卫生条例
第三节主要设计原则设计原则的拟定要以能满足工程的实际情况,达到合同规定的技术标准及有关设计规范的要求为目的。主要设计原则为：１、工程结构安全等级为一级。２、结构设计按7 度地震验算并设防。３、结构设计按六级人防验算并设防。4、在业主提供的初步设计文件的基础上，根据合同第Ⅱ卷《技术规范》规定的技术标准与要求，对本工程的初步设计进行优化并完成施工图设计。５、本工程的设计应满足工程施工、地铁运营、防排水，以及场地、环境、规划的要求。6、隧道管片的净空尺寸除满足标称隧道限界5200mｍ 的规定外,还考虑盾构推进、管片安装、管片环椭变或进一步的位移等导致的各种偏差。7、结构设计在满足强度和刚度的前提下,尚需满足防水防腐、防迷流和预埋件设置的要求。8、管片衬砌环的直径变形控制在２‰D(D 为管片外径)；环缝张开不大于２ｍｍ，纵缝张开不大于3mｍ。９、为便于管片制作、安装的系列化、定型化和规范化,通过规模效益达到节省投资的目的，管片设计根据各区间隧道的埋置深度、工程地质和水文地质条件,采用分段设计、综合分析、分类统一的原则。10、在不考虑表面摩擦力时，结构抗浮安全系数不小于1．07; 在考虑表面摩擦力时,结构抗浮安全系数不小于1.15。
