哥尼斯堡七桥难题

七桥问题Seven Bridges Problem著名古典数学问题之一。

在哥尼斯堡的一个公园里，有七座桥将普雷格尔河中两个岛及岛与河岸连接起来(如图)。

问是否可能从这四块陆地中任一块出发，恰好通过每座桥一次，再回到起点?欧勒于1736年研究并解决了此问题，他把问题归结为如下右图的“一笔画”问题，证明上述走法是不可能的。

有关图论研究的热点问题。

18世纪初普鲁士的柯尼斯堡，普雷格尔河流经此镇，奈发夫岛位于河中，共有7座桥横跨河上，把全镇连接起来。

当地居民热衷于一个难题：是否存在一条路线，可不重复地走遍七座桥。

这就是柯尼斯堡七桥问题。

L.欧拉用点表示岛和陆地，两点之间的连线表示连接它们的桥，将河流、小岛和桥简化为一个网络，把七桥问题化成判断连通网络能否一笔画的问题。

他不仅解决了此问题，且给出了连通网络可一笔画的充要条件是它们是连通的，且奇顶点(通过此点弧的条数是奇数)的个数为0或2。

当Euler在1736年访问Konigsberg, Prussia(now Kaliningrad Russia)时，他发现当地的市民正从事一项非常有趣的消遣活动。

Konigsberg城中有一条名叫Pregel的河流横经其中，这项有趣的消遣活动是在星期六作一次走过所有七座桥的散步，每座桥只能经过一次而且起点与终点必须是同一地点。

Euler把每一块陆地考虑成一个点，连接两块陆地的桥以线表示。

后来推论出此种走法是不可能的。

他的论点是这样的，除了起点以外，每一次当一个人由一座桥进入一块陆地（或点）时，他（或她）同时也由另一座桥离开此点。

所以每行经一点时，计算两座桥（或线），从起点离开的线与最后回到始点的线亦计算两座桥，因此每一个陆地与其他陆地连接的桥数必为偶数。

七桥所成之图形中，没有一点含有偶数条数，因此上述的任务无法完成.欧拉的这个考虑非常重要，也非常巧妙，它正表明了数学家处理实际问题的独特之处——把一个实际问题抽象成合适的“数学模型”。

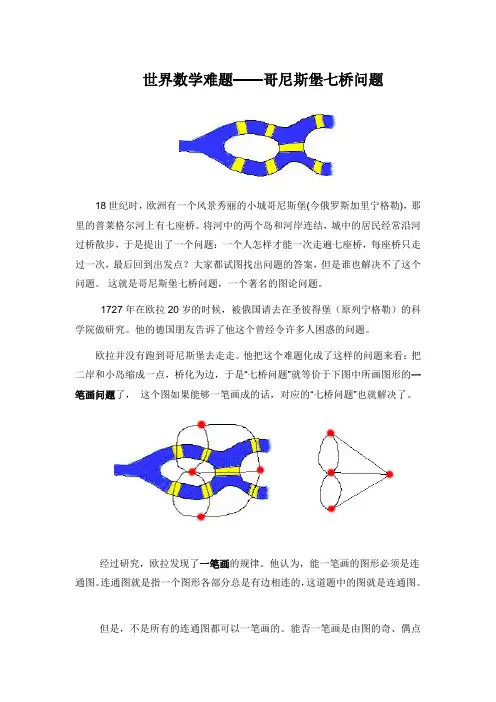

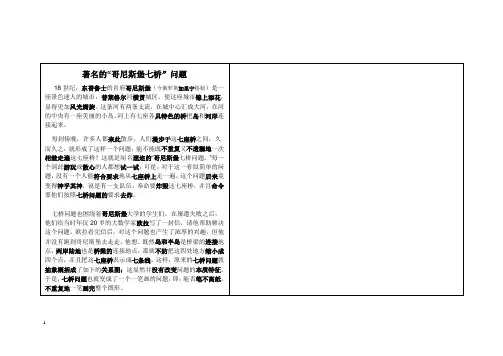

世界数学难题——哥尼斯堡七桥问题18世纪时，欧洲有一个风景秀丽的小城哥尼斯堡(今俄罗斯加里宁格勒)，那里的普莱格尔河上有七座桥。

将河中的两个岛和河岸连结，城中的居民经常沿河过桥散步，于是提出了一个问题：一个人怎样才能一次走遍七座桥，每座桥只走过一次，最后回到出发点？大家都试图找出问题的答案，但是谁也解决不了这个问题。

这就是哥尼斯堡七桥问题，一个著名的图论问题。

1727年在欧拉20岁的时候，被俄国请去在圣彼得堡（原列宁格勒）的科学院做研究。

他的德国朋友告诉了他这个曾经令许多人困惑的问题。

欧拉并没有跑到哥尼斯堡去走走。

他把这个难题化成了这样的问题来看：把二岸和小岛缩成一点，桥化为边，于是“七桥问题”就等价于下图中所画图形的一笔画问题了，这个图如果能够一笔画成的话，对应的“七桥问题”也就解决了。

经过研究，欧拉发现了一笔画的规律。

他认为，能一笔画的图形必须是连通图。

连通图就是指一个图形各部分总是有边相连的，这道题中的图就是连通图。

但是，不是所有的连通图都可以一笔画的。

能否一笔画是由图的奇、偶点的数目来决定的。

那么什么叫奇、偶点呢？与奇数（单数）条边相连的点叫做奇点；与偶数（双数）条边相连的点叫做偶点。

如下图中的①、④为奇点，②、③为偶点。

1．凡是由偶点组成的连通图，一定可以一笔画成。

画时可以把任一偶点为起点，最后一定能以这个点为终点画完此图。

例如下图都是偶点，画的线路可以是：①→③→⑤→⑦→②→④→⑥→⑦→①2．凡是只有两个奇点的连通图（其余都为偶点），一定可以一笔画成。

画时必须把一个奇点为起点，另一个奇点终点。

例如下图的线路是：①→②→③→①→④3．其他情况的图都不能一笔画出。

1736年29《哥尼斯堡的七座桥》的论文，创了数学的一个新的分支—一、哥尼斯堡七桥问题哥尼斯堡在俄罗斯境内，现称为加里宁格勒.生和培养过许多伟大人物.格尔河，横贯城中，如图1所示.流，一条称为新河，一条主流，的商业中心.区、北区、东区和南区.桥，两支流上.这一别致的桥群，图1早在18世纪，散步中走过每座桥，发点？”走遍这七座桥共有A77=7!=验，谈何容易.那么在这5040而形成了著名的图2欧拉请他帮助解决这个他似乎看到其中.经过一年的研究，29岁的并于1736年向彼得堡科哥尼斯堡的七座桥》的论文.C（岛区）、A（南区）；七座桥看成这四个点、6、7七个数字表示，如图3所示.“一笔画”问题：否能一笔不.布勒格尔河模型蔡思明58遍历的路径称作欧拉路径（一个环或者一条链），如果路径闭合（一个圈），则称为欧拉回路.图论中的欧拉定理（一笔画定理）要分有向图（边有特定方向的图）与无向图（边没有特定方向的图）两种情况进行讨论.1.无向图的情况定理：连通无向图G有欧拉路径的充要条件为：G中奇度顶点（即与其相连的边数目为奇数的顶点）有0个或者2个.证明：必要性.如果图能够被一笔画成，那么对每个顶点，考虑路径中“进入”它的边数与“离开”它的边数（注意前提是无向图，所以我们不能称其为“入边”和“出边”）.很显然这两个值要么相同（说明该顶点度数为偶），要么相差1（说明该顶点度数为奇）.也就是说，如果欧拉路径不是回路，奇度顶点就有2个，即路径的起点和终点；如果是欧拉回路，起点与终点重合，则不存在奇度顶点.必要性得证.证明：充分性.如果图中没有奇度顶点，那么在G中随机取一个顶点v0出发，尝试构造一条回路c0.如果c0就是原路，则结束；如果不是，那么由于图是连通的，c0和图的剩余部分必然存在某公共顶点v1，从v2出发重复尝试构造回路，最终可将整张图分割为多个回路.由于两条相连的回路可以视为一条回路，所以该图必存在欧拉回路.如果图中有2个奇度顶点u和v，那么若是加一条边将u和v连接起来的话，就得到一个没有奇度顶点的连通图，由上文可知该图必存在欧拉回路，去掉这条新加的边，就是一条以u和v为起终点的欧拉路径.充分性得证.可知，哥尼斯堡七桥问题中的图有4个奇度顶点（1个度数为5，3个度数为3），所以不存在欧拉路径.2.有向图的情况定理：底图连通的有向图G有欧拉路径的充要条件为：G的所有顶点入度和出度都相等；或者只有两个顶点的入度和出度不相等，且其中一个顶点的出度与入度之差为1，另一个顶点的入度与出度之差为1.显然，可以通过与无向图情况相似的思路来证明，过程略.当时的数学界起初并未对欧拉解决七桥问题的意义有足够的认识，甚至有些人仅仅当其为一个数学游戏.图论这一数学分支诞生后并未得到很好的发展，直到200年后的1936年，匈牙利数学家科尼希出版了《有限图与无限图理论》，此为图论的第一部专著，其总结了进200年来有关图论的成果，这是图论发展的第一座里程碑.此后，图论进入发展与突破的阶段，又经过了半个多世纪的发展，现已成为数学科学的一个独立的重要分支.图论原是组合数学中的一个重要课题.我们用点表示事物，用连接点的边表示事物间的联系，便可得到图论中的图.图论为研究任何一类离散事物的关系结构提供了一种框架.图论中的理论已应用于经济学、心理学、社会学、遗传学、运筹学、逻辑学、语言学计算机科学等诸多领域.由于现代科学尤其是大型计算机的迅猛发展，使得图论大有用武之地，无论是数学、物理、化学、地理、生物等基础科学，还是信息、交通、战争、经济乃至社会科学的众多问题，都可以运用图论方法予以解决.当然，图论也是计算机科学的基础学科之一.值得一提的是，欧拉对七桥问题的研究，后演变成多面体理论，得到了著名的欧拉公式V+F=E+2，欧拉公式是拓扑学的第一个定理.哥尼斯堡的七座桥如今只剩下三座，一条新的跨河大桥已经建成，它完全跨过河心岛——内福夫岛，导游们仍向游客讲述哥尼斯堡桥的故事，有的导游甚至仍称“七桥问题”没有被解决，留给游客以遐想.虽然七座哥尼斯堡桥成了历史，但是“七桥问题”留下的“遗产”不像这些桥那样容易破坏，欧拉卓越的解答方式被永载史册.60。

哥尼斯堡七桥问题[欧拉图]⼀、历史背景1736年，年仅29岁的数学家欧拉来到普鲁⼠的古城哥尼斯堡（哲学家康德的故乡，今俄罗斯加⾥宁格勒）。

普瑞格尔河正好从市中⼼流过，河中⼼有两座⼩岛，岛和两岸之间建筑有七座古桥。

欧拉发现当地居民有⼀项消遣活动，就是试图每座桥恰好⾛过⼀遍并回到原出发点，但从来没⼈成功过。

欧拉证明了这种⾛法是不可能的。

现在看来，欧拉的证明过程⾮常简单，但他对七桥问题的抽象和论证思想，开创了⼀个新的学科：图论(Graph)。

如今，⽆论是数学、物理、化学、天⽂、地理、⽣物等基础科学，还是信息、交通、经济乃⾄社会科学的众多问题，都可以应⽤图论⽅法予以解决。

图论还是计算机科学的数据结构和算法中最重要的框架（没有之⼀）。

⾸先能想到的证明⽅法是把⾛七座桥的⾛法都列出来，⼀个⼀个的试验，但七座桥的所有⾛法共⽤7\！=5040种，逐⼀试验将是很⼤的⼯作量。

欧拉作为数学家，当然没那样想。

欧拉把两座岛和河两岸抽象成顶点，每⼀座桥抽象成连接顶点的⼀条边，那么哥尼斯堡的七座桥就抽象成下⾯的图：Processing math: 100%假设每座桥都恰好⾛过⼀次，那么对于A、B、C、D四个顶点中的每⼀个顶点，需要从某条边进⼊，同时从另⼀条边离开。

进⼊和离开顶点的次数是相同的，即每个顶点有多少条进⼊的边，就有多少条出去的边，也就是说，每个顶点相连的边是成对出现的，即每个顶点的相连边的数量必须是偶数。

⽽上图中A、C、D四个顶点的相连边都是3，顶点B的相连边为5，都为奇数。

因此，这个图⽆法从⼀个顶点出发，遍历每条边各⼀次。

欧拉的证明与其说是数学证明，还不如看作是⼀个逻辑证明。

⼀个曾难住那么多⼈的问题，竟然是这样⼀个简单的出⼈意料的推理，还开创了⼀个新的学科。

欧拉⾮常巧妙的把⼀个实际问题抽象成⼀个合适的数学模型，这种研究⽅法就是我们应该掌握的数学模型⽅法。

这并不需要运⽤多么深奥的理论，但能想到这⼀点，却是解决问题的关键。

图 论哥尼斯堡七桥问题：图论发源于18世纪普鲁士的哥尼斯堡。

普雷格河流经这个城市，河中有两个小岛，河上有七座桥，连接两岛及两岸。

如图所示，当时城里居民热衷于讨论这样一个问题：一个人能否走过这七座桥，且每座桥只经过一次，最后仍回到出发点。

将上面问题中的两座小岛以及两岸用点表示，七座桥用线（称为边）表示，得到下图：于是，上述问题也可叙述为：寻找从图中的任意一个点出发，经过所有的边一次且仅一次并回到出发点的路线。

注意：在上面的图中，我们只关心点之间是否有边相连，而不关心点的具体位置，边的形状以及长度。

一、基本概念：图：由若干个点和连接这些点中的某些“点对”的连线所组成的图形。

顶点：上图中的A ，Ｂ，Ｃ，D ．常用表示。

n 21 v , , v , v 边：两点间的连线。

记为（Ａ，Ｂ），（Ｂ，Ｃ）．常用表示。

m 21e , , e , e次：一个点所连的边数。

定点ｖ的次记为d(v)．图的常用记号：Ｇ＝（Ｖ，Ｅ），其中，}{v V i =，}{e E i =子图：图Ｇ的部分点和部分边构成的图，成为其子图。

路：图Ｇ中的点边交错序列，若每条边都是其前后两点的关联边，则称该点边序列为图Ｇ的一条链。

圈（回路）：一条路中所含边点均不相同，且起点和终点是同一点，则称该路为圈（回路）。

有向图：，其中(,)G N A =12{,,,}k N n n n = 称为的顶点集合，A a 称为G 的弧集合。

G {(,)ij i j }n n ==若，则称为的前驱， 为n 的后继。

(,)ij i j a n n =i n j n j n i 赋权图（网络）：设是一个图，若对G 的每一条边（弧）都赋予一个实数，称为边的权，。

记为。

G (,,)G N E W =两个结论：１、图中所有顶点度数之和等于边数的二倍； ２、图中奇点个数必为偶数。

二、图的计算机存储：1. 关联矩阵简单图：，对应(,)G N E =N E ×阶矩阵()ik B b =10ik i k b ⎧=⎨⎩点与边关联否则简单有向图：，对应(,)G N A =N A ×阶矩阵()ik B b =110ik ik ik a i b a i ⎧⎪=−⎨⎪⎩弧以点为尾弧以点为头否则2. 邻接矩阵简单图：，对应(,)G N E =N N ×阶矩阵()ij A a =10ij i j a ⎧=⎨⎩点与点邻接否则简单有向图：，对应(,)G N A =N N ×阶矩阵()ij A a =10ij i ja ⎧=⎨⎩有弧从连向否则5v 34v01010110100101011110101000110111101065432166654321⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=×v v v v v v A v v v v v v3. 权矩阵：简单图：，对应(,)G N E =N N ×阶矩阵()ij A a =ij ij i j a ω⎧=⎨∞⎩点与点邻接否则123456781234567802130654.5061002907250473080 v v v v v v v v v v v v v v v v 48∞∞∞∞⎡⎤⎢⎥∞∞∞∞∞⎢⎥⎢⎥∞∞∞∞∞⎢⎥∞∞∞∞∞⎢⎥⎢⎥∞∞∞∞⎢⎥∞∞∞∞⎢⎥⎢⎥∞∞∞∞⎢⎥∞∞∞∞∞∞⎢⎥⎣⎦三、图的应用：例：如图，用点代表7个村庄，边上的权代表村庄之间的路长，现在要在这7个村庄中布电话线，如何布线，使材料最省？分析：需要将图中的边进行删减，使得最终留下的图仍然连通，并且使总的权值最小。
