阀门相关参数及型号描述

36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 2000220024002600280030001 2.5461016254064100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。

公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。

因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。

由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。

阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。

还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。

应用温度压力表时可按介质温度选取。

•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。

b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。

阀门与软接设备一、设备清单二、技术规范2.1本节规定了闸阀、蝶阀、止回阀、伸缩节和可曲挠橡胶接头的设计、制造、工厂试验的技术要求。

2.2参考标准所采用的标准应等效于或高于下列标准GB12220-89 通用阀门标志JB/T 7928-1995 通用阀门供货要求GB12227-2005 通用阀门球墨铸铁技术条件CJ/13006 铸铁闸门的设计、制造、实验和验收标准CJ/T3006-92 给水排水工程用铸铁闸门标准GB50231-2009 机械设备安装工程施工及验收通用规范SZ-06-99 排水工程机电设备安装质量检验评定标准GB12238-2008 通用阀门法兰和对夹连接蝶阀GB/T13927-2008 通用阀门压力试验GB12221-2005 法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁法兰连接标准CJ/T3049-1995 铁制阀门通用技术要求JB/T7387-94 工业过程控制系统用电动控制阀GB12220-89 通用阀门标志蝶式止回阀技术参数适用温度：最低温度≥5℃最高温度≤55℃适用介质：河水/自来水公称压力： 1.0Mpa连接方式：法兰材质：阀体：球墨铸铁QT450-10阀瓣：不锈钢304阀轴：不锈钢420阀座：不锈钢304配套螺栓、螺母、垫圈均应符合ISO相关标准采用304不锈钢。

技术要求1）阀体的表面应是光滑的，不得有毛刺、凹坑、凸起等表面质量缺陷。

2）整体铸造，铸造不允许有裂痕、气封、夹渣等铸造缺陷，表面应清除干净。

3）法兰要与阀体铸为一体，法兰的连接尺寸要符合GB/T 17241.6-2008 的有关规定。

4）采用金属密封或复合金属密封，以保证阀没有泄露。

阀开启、关闭时密封副之无相对摩擦，密封弹性佳，彻底将阀板金属与流体隔离。

5）阀体内外采用环氧树脂粉末静电喷涂，大于DN1200采用环氧树脂液体喷涂。

粉末喷涂厚度不小于250mm，液体喷涂厚度不小于150mm。

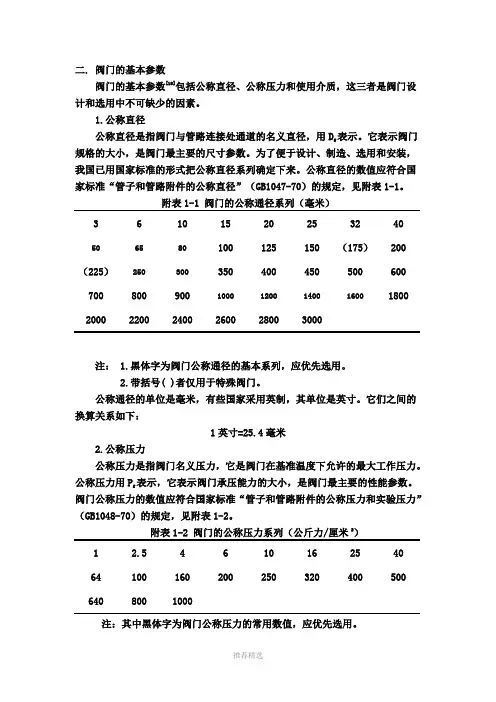

阀门的基本参数阀门的基本参数是：公称通径、公称压力、压力、温度等级以及阀门适用介质。

其中一些基本参数已有国家标准和部颁标准。

一、阀门的公称通径公称通径是指阀门与管道连接处通道的名义直径，用DN表示，在字母“DN”后紧跟一个数字标志。

如公称通径200mm应标志为DN200，它表示阀门规格，是阀门最主要的参数。

公称通径的数值应符合国家标准《管子和管路附件的公称通径》（GB1047-90）的规定。

见表1-1.表1-1 阀门的公称通径系列（GB1047-90） mm1 2 3 4 5 6 8 10 15 2025 32 40 50 65 80 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000注：表中的黑体字为常用的通径。

二、阀门的公称压力返回页首公称压力是指与阀门的机械强度有关的设计给定压力。

它是阀门在基准温度下允许的最大工作压力。

公称压力用PN表示，它表示阀门的承载能力，是阀门最主要的性能参数。

公称压力用MPa来度量。

公称压力应符合GB1048-90《管道原件公称压力》的规定。

见表1-2。

表1-2 阀门的公称压力系列（GB1048-90） MPa （bar）0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0)0.6(6.0) 0.8(8.0) 1.0(10.0) 1.6(16.0)2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)6.3(63.0) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0) 28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0) 100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0) - -三、阀门的压力与温度等级返回页首当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表，是阀门设计和选用的基准。

通用阀门参数一，球阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、水10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150L形三通式球阀Q44F-16Q油品、水15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-252.5150 200～500气动固定式球阀Q647F-25 200～500 电动固定式球阀Q947F-25 200～500外螺纹球阀Q21F-404.0 10～25外螺纹球阀Q21F-40P 硝酸类10010～25外螺纹球阀Q21F-40R 醋酸类10～25 球阀Q41F-40Q 油品、水150 32～100球阀Q41F-40P 硝酸类10032～200 球阀Q41F-40R 醋酸类32～200气动球阀Q641F-40Q油品、水15050～100 电动球阀Q941F-40Q 50～100球阀Q41N-646.4 油品、天然气80 50～100气动球阀Q641N-64 50～100电动球阀Q941N-64 50～100气动固定式球阀Q647F-64 125，150，200 电动固定式球阀Q947F-64 125～500电-液动固定式球阀Q247F-64 125～500气-液动固定式球阀Q847F-64 125～500 气-液动焊接固定式球阀Q867F-64 400～700 电-液动焊接固定式球阀Q267F-64 400～700 二，蝶阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm液动蝶阀D741X-2.50.25油品、水50 2200～3000电动蝶阀D941X-2.5 1600～3000 电动蝶阀D941X-6 0.6 1200，1400，电动蝶阀D941X-101.0 250～1000气动蝶阀D641X-10 250～1000 蜗轮传动蝶阀D341X-10 250～1000 蝶阀D41X-10 100～200 三，闸阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm楔式双闸板闸阀Z42W-10.1 煤气100 300～500伞齿轮传动楔式双闸板闸阀Z542W-1 600～1000电动楔式双闸板闸阀Z942W-1 600～1400电动暗杆楔式双闸板闸阀Z946T-2.5 0.25水1600，1800 电动暗杆楔式闸阀Z945T-6 0.60 1200，1400楔式闸阀Z41T-101.0 蒸汽、水200 50～ 450楔式闸阀Z41W-10 油品200 50～450电动楔式闸阀Z941T-10蒸汽、水200100～450 平行式双闸板闸阀Z44T-10 50～400平行式双闸板闸阀Z44W-10 油品10050～400 液动楔式闸阀Z741T-10 水100～600电动平行式双闸板闸阀Z944T-10 蒸汽、水200 100～400电动平行式双闸板闸阀Z944W-10 油品100 100～400暗杆楔式闸阀Z45T-10 水50～ 700暗杆楔式闸阀Z45W-10 油品50～450正齿轮传动暗杆楔式闸阀Z455T-10 水800，900，1000 电动暗杆楔式闸阀Z945T-10 水100～1000电动暗杆楔式闸阀Z945W-10 油品100450楔式闸阀Z40H-16C1.6 油品、蒸汽、水350200～400电动楔式闸阀Z940H-16C 200～400气动楔式闸阀Z640H-16C 200～500楔式闸阀Z40H-16Q 65～200电动楔式闸阀Z940H-16Q 65～200楔式闸阀Z40W-16P 硝酸类100200，250，300 楔式闸阀Z40W-16I 醋酸类200，250，300 楔式闸阀Z40Y-16I 油品550 200～400楔式闸阀Z40H-252.5 油品、蒸汽、水350 50～400电动楔式闸阀Z940H-25 50～400气动楔式闸阀Z640H-25 50～400 楔式闸阀Z40H-25Q 50～200 电动楔式闸阀Z940H-25Q 50～200伞齿轮传动楔式双闸板闸阀Z542H-252.5 蒸汽、水300300～500 电动楔式双闸板闸阀Z942H-25 300～800 承插焊楔式闸阀Z61Y-404.0 油品、蒸汽、水42515～40楔式闸阀Z41H-40 15～40楔式闸阀Z40H-40 50～250正齿轮传动楔式闸阀Z400H-40 300，350，400 电动楔式闸阀Z940H-40 50～ 400气动楔式闸阀Z640H-40 50～400楔式闸阀Z40H-40 350 50～200电动楔式闸阀Z940H-40Q 50～200楔式闸阀Z40Y-40P硝酸类100200，250 正齿轮传动楔式闸阀Z440Y-40P 300～500 楔式闸阀Z40Y-40I 油品550 50～250 楔式闸阀Z40H-646.4 油品、蒸汽、水42550～250正齿轮传动楔式闸阀Z440H-64 300，350，400电动楔式闸阀Z940H-64 50～800电动楔式闸阀Z940Y-64I 油品550 300，350，400，450，500楔式闸阀Z40Y-64I10.0 油品、蒸汽、水450 50～250楔式闸阀Z40Y-100 50～200 正齿轮传动楔式闸阀Z440Y-100 250，300 电动楔式闸阀Z940Y-100 50～300承插焊楔式闸阀Z61Y-16016.0 油品15～40楔式闸阀Z41H-160 15～40楔式闸阀Z40Y-160 50～200 电动楔式闸阀Z940Y-160 50～300楔式闸阀Z40Y-160I55050～200 电动楔式闸阀Z940Y-160I 50～200 四，截止阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm衬胶直流式截止阀J45J-60.6 酸、碱类50 40～150衬铅直流式截止阀J45Q-6 硫酸类100 25～150焊接波纹管式截止阀WJ61W-6P硝酸类10～25波纹管式截止阀WJ41W-6P 32，40，50内螺纹截止阀J11W-161.6 油品100 15～65内螺纹截止阀J11T-16 蒸汽、水200 15～65 截止阀J41W-16 油品100 25～150截止阀 J41T-16 蒸汽、水 200 25～150 截止阀 J41W-16P 硝酸类10080～150截止阀 J41W-16R 醋酸类80～150 外螺纹截止阀J21W-25K2.5氨、氨液-40～1506 外螺纹角式截止阀 J24W-25K 6外螺纹截止阀J21B-25K10～25外螺纹角式截止阀 J24B-25K 10～25截止阀 J41B-25Z 32～200 角式截止阀 J44B-25Z 32，40，50 波纹管式截止阀 WJ41W-25P2.5硝酸类10025～150直流式截止阀 J45W-25P 25～100 外螺纹截止阀J21W404.0油品2006，10卡套截止阀 J91W-40 6，10 卡套截止阀 J91H-40 4.0油品、蒸汽、水 425 15，20，25 卡套角式截止阀 H94W-40 油品2006，10 卡套角式截止阀 J94H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀J21H-40油品、蒸汽、水 425 15，20，25 外螺纹角式截止阀 J24W-40 油品2006，10 外螺纹角式截止阀 J24H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀 J21W-40P 硝酸类 1006～25 外螺纹截止阀J21W-40R醋酸类6～25外螺纹角式截止阀 J24W-40P 硝酸类 6～25 外螺纹角式截止阀 J24W-40R 醋酸类6～25 承插焊截止阀J61Y-40油品、蒸汽、水 42510～25截止阀 J41H-40 10～150 截止阀 J41W-40P 硝酸类10032～150截止阀 J41W-40R 醋酸类32～150 电动截止阀 J941H-40 油品、蒸汽、水42550～150 截止阀J41H-40Q35032～150角式截止阀J44H-40425 32，40，50截止阀J41H-646.450～100 电动截止阀J941H-64 50～100截止阀J41H-10010.0 450 10～100电动截止阀J941H-100 50～100角式截止阀J44H-100 32，40，50 承插焊截止阀J61Y-16016.0 油品45015～50截止阀J41H-160 15～50 截止阀J41Y-160I 550 15～50 外螺纹截止阀J21W-160 200 6，10 五，止回阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹升降式底阀H12X-2.50.25水50 50，65，80升降式底阀H42X-2.5 50～300旋启双瓣式底阀H46X-2.5 350～500 旋启多瓣式止回阀H45X-2.5 1600，1800 旋启多瓣式止回阀H45X-6 0.6 1200，1400旋启多瓣式止回阀H45X-101.0 700～1000旋启式止回阀H44X-10 50～600 旋启式止回阀H44T-10 蒸汽、水200 50～600 旋启式止回阀H44W-10 油品100 50～450内螺纹升降式止回阀H11T-161.6 蒸汽、水200 15～50内螺纹升降式止回阀H11W-16 油品100 15～50 升降式止回阀H41T-16 蒸汽、水200 25～200升降式止回阀H41W-16 油品100 25～200升降式止回阀H41W-16P 硝酸类80～150 升降式止回阀H41W-16R 醋酸类80～150外螺纹升降式止回阀H21B-25K2.5 氨、氨液-40～15015，20，25升降式止回阀H41B-25Z 32，40，50 旋启式止回阀H44H-25 350 200～500 升降式止回阀H41H-404.0 油品、蒸汽、水425 10～ 150升降式止回阀H41H-40Q 350 32～150 旋启式止回阀H44H-40 425 50～400 旋启式止回阀H44Y-40I 油品550 50～250旋启式止回阀H44W-40P硝酸类100 200～400外螺纹升降式止回阀H21W-40P 15，20，25 升降式止回阀H41W-40P 32～150升降式止回阀H41W-40R 醋酸类32～150升降式止回阀H41H-646.4 油品、蒸汽、水42550～100旋启式止回阀H44H-64 50～500 旋启式止回阀H44Y-64I 油品550 50～500升降式止回阀H41H-10010 油品、蒸汽、水450 10～100旋启式止回阀H44H-100 50～200旋启式止回阀H44H-16016 油品、水50～300旋启式止回阀H44Y-160I油品550 50～200升降式止回阀H41H-16045015～40 承插焊升降式止回阀H61Y-160 15～40 六，安全阀参数表名称型号公称压力PN/MPa 密封压力/MPa适用介质适用温度≤/℃公称通径DN/mm外螺纹弹簧式安全阀A27W-10T1.00.4～1.0 空气120 15～20外螺纹弹簧式带扳手安全阀A27H-10K 0.1～1.0空气、蒸汽、水200 10～40弹簧式带扳手安全阀A47H-161.6 0.1～1.6 40～100外螺纹弹簧封闭式安全阀A21H-16C 空气、氨气、水、氨液10～25 外螺纹弹簧封闭式安全阀A21W-16P 硝酸等10～25弹簧封闭式安全阀A41W-16P 硝酸等200 32～80弹簧式带扳手安全阀A47H-16C 空气、蒸汽、水35040～80 双联弹簧封闭式安全阀A43H-16C 空气、蒸汽80～100弹簧全启式安全阀A40H-16C油品、空气450 50～150弹簧全启式安全阀A40Y-16I 550 50～150弹簧封闭全启式安全阀A42H-16C0.06～1.6300 40～200 弹簧封闭全启式安全阀A42W-16P 硝酸等200 40～200弹簧封闭带扳手全启式安全阀A44H-16C0.1～1.6油品、空气300 50～150 弹簧全启式安全阀A48H-16C 空气、蒸汽350 50～150 外螺纹弹簧封闭式安全阀A21H-404.0 1.6～4.0空气、氨气、水、氨液20015～25外螺纹弹簧封闭式安全阀A21W-40P 硝酸等15～25弹簧封闭式安全阀A41H-40 1.3～4.0 空气、氨气、水、氨液、油品300 32～80 弹簧封闭式安全阀A41W-40P 1.6～4.0 硝酸等200 32～80弹簧式带扳手安全阀A47H-401.3～4.0 空气、蒸汽35040～80 双联弹簧封闭式安全阀A43H-40 80～100弹簧全启式安全阀A40H-400.6～4.0油品、空气450 50～150弹簧全启式安全阀A40Y-40I 550 50～150弹簧封闭全启式安全阀A42H-40 1.3～4.0 300 40～150 弹簧封闭全启式安全阀A42W-40P 1.6～4.0 硝酸等200 40～150弹簧封闭带扳手全启式安全阀A44H-401.3～4.0油品。

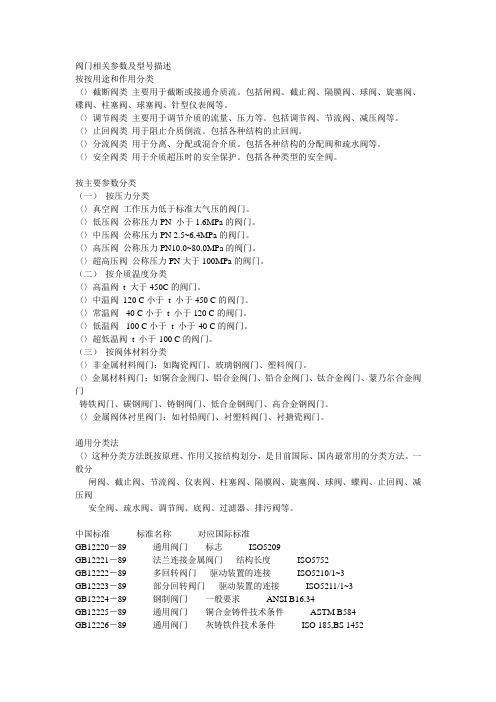

阀门相关参数及型号描述按按用途和作用分类〈〉截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一）按压力分类〈〉真空阀工作压力低于标准大气压的阀门。

〈〉低压阀公称压力PN 小于1.6MPa的阀门。

〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。

〈〉高压阀公称压力PN10.0~80.0MPa的阀门。

〈〉超高压阀公称压力PN大于100MPa的阀门。

（二）按介质温度分类〈〉高温阀t 大于450C的阀门。

〈〉中温阀120 C小于t 小于450 C的阀门。

〈〉常温阀-40 C小于t 小于120 C的阀门。

〈〉低温阀-100 C小于t 小于-40 C的阀门。

〈〉超低温阀t 小于-100 C的阀门。

（三）按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

中国标准标准名称对应国际标准GB12220－89 通用阀门标志ISO5209GB12221－89 法兰连接金属阀门结构长度ISO5752GB12222－89 多回转阀门驱动装置的连接ISO5210/1~3GB12223－89 部分回转阀门驱动装置的连接ISO5211/1~3GB12224－89 钢制阀门一般要求ANSI B16.34GB12225－89 通用阀门铜合金铸件技术条件ASTM B584GB12226－89 通用阀门灰铸铁件技术条件ISO 185,BS 1452GB12228－89 通用阀门碳素钢锻件技术条件ASTM A 105、A181GB12229－89 通用阀门碳素钢铸件技术条件ASTM A703GB12230－89 通用阀门奥氏体钢铸件技术条件ASTM A351GB12232－89 通用阀门法兰连接铁制闸阀ISO 5996-1982,API 595GB12233－89 通用阀门铁制截止阀与升降式止回阀BS 5152、5153GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀API 600GB12237－89 通用阀门法兰和对焊连接钢制球阀ISO 7121,API 607GB12238－89 通用阀门法兰和对夹连接蝶阀BS 5155GB12239－89 通用阀门隔膜阀BS 5156,NFE 29GB12240－89 通用阀门铁制旋塞阀API 593GB12241－89 安全阀一般要求ISO 4126GB12242－89 安全阀性能试验方法ANSI/ASME PTC 25.3GB12243－89 弹簧直接载荷式安全阀JIS B8210GB12244－89 减压阀一般要求JIS B8372、B8410GB12245－89 减压阀性能试验方法JIS B8372、B8410GB12246－89 先导式减压阀JIS B8372,DSS405GB12247－89 蒸汽疏水阀分类ISO 6704GB12248－89 蒸汽疏水阀术语ISO 6552GB12249－89 蒸汽疏水阀标志ISO 6553GB12250－89 蒸汽疏水阀结构长度ISO 6554GB12251－89 蒸汽疏水阀试验方法ISO 6948、7841、7842GB/T13927-92 通用阀门压力试验ISO 5208JB/T5296-91 通用阀门流量系数和流阻系数的试验方法JIS B2005JB/T6899-93 阀门的耐火试验ISO 10497JB/T7927-95 阀门铸钢件外观质量要求MSS SP55ZBJ16006-90 阀门的试验与检验API 598编号名词术语相当的英语说明1-01 阀门V alve 用来控制管道内介质流动的具有可动机构的机械产品的总称。

背压阀型号和技术参数背压阀是一种用于控制流体压力的阀门，常见于液压系统、蒸汽系统、化工系统等领域。

本文将介绍背压阀的型号和技术参数。

一、背压阀的分类根据结构形式，背压阀可以分为直通式背压阀、角式背压阀和直角式背压阀。

1. 直通式背压阀：流体从进口侧直接通过阀门，出口侧则设置有调节装置，可以调节出口侧的流量和压力。

2. 角式背压阀：进口和出口在同一平面上，中间设置一个转角，使流体在转角处发生扩散和减速，从而达到减小流量和控制出口侧压力的目的。

3. 直角式背压阀：进口和出口呈直角相交，在转弯处设置了一个调节装置，可以调节出口侧的流量和压力。

二、常见型号及技术参数1. ZJHP型高精度电动调节型直通式背压阀该型号是一种高精度电动调节型直通式背压阀。

其主要技术参数如下：- 进口与出口口径：DN15~DN200- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的控制系统中，可实现高精度的流量和压力控制。

2. JZ型角式背压阀该型号是一种角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN300- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于化工、石油、医药等行业的流体控制系统中，具有结构简单、维护方便等特点。

3. TB型直角式背压阀该型号是一种直角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN500- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的流体控制系统中，具有结构紧凑、安装方便等特点。

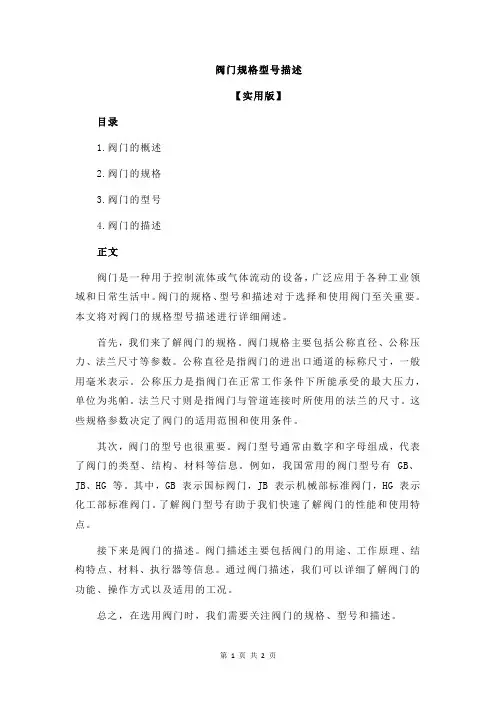

阀门规格型号描述
【实用版】
目录
1.阀门的概述
2.阀门的规格
3.阀门的型号
4.阀门的描述
正文
阀门是一种用于控制流体或气体流动的设备，广泛应用于各种工业领域和日常生活中。

阀门的规格、型号和描述对于选择和使用阀门至关重要。

本文将对阀门的规格型号描述进行详细阐述。

首先，我们来了解阀门的规格。

阀门规格主要包括公称直径、公称压力、法兰尺寸等参数。

公称直径是指阀门的进出口通道的标称尺寸，一般用毫米表示。

公称压力是指阀门在正常工作条件下所能承受的最大压力，单位为兆帕。

法兰尺寸则是指阀门与管道连接时所使用的法兰的尺寸。

这些规格参数决定了阀门的适用范围和使用条件。

其次，阀门的型号也很重要。

阀门型号通常由数字和字母组成，代表了阀门的类型、结构、材料等信息。

例如，我国常用的阀门型号有 GB、JB、HG 等。

其中，GB 表示国标阀门，JB 表示机械部标准阀门，HG 表示化工部标准阀门。

了解阀门型号有助于我们快速了解阀门的性能和使用特点。

接下来是阀门的描述。

阀门描述主要包括阀门的用途、工作原理、结构特点、材料、执行器等信息。

通过阀门描述，我们可以详细了解阀门的功能、操作方式以及适用的工况。

总之，在选用阀门时，我们需要关注阀门的规格、型号和描述。
