道路路灯布置参数表

LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E.e）=当灯杆为表中的高度时（机动车道平均照度.人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成.灯体表面做喷塑处理.表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。

（2）LED路灯外壳防护等级：IP65以上。

（3）良好的蝠翼配光设计.反光系统采用立体光源或透镜导光设计.透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度.加大辐射范围。

（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃.适合广东地区使用。

同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。

（6）LED灯具的功率因数：≥0.95.灯具驱动电源效率≥90%。

（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击）.输入端过电压保护.当电压恢复正常时能恢复工作。

（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。

（10）灯具需具备仰角角度调节功能.以保证路面达到最大面积的照度效果。

4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌.（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。

（2）采用高发光效率LED晶片. LED晶片的发光效率110Lm/w以上.无重影、低光衰。

提供生产厂家原产地证明书复印件.附在投标文件中；如有原件.则一并提供。

（3）LED光源色温4000±50K。

LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
来源:商友照明发布日期:2012.03.24 阅读:374
一，常见led路灯替代传统高压钠灯w数对照表：
注：其中56w，112w，168w为透镜式led路灯，60w,120w,180w为反光镜式LED路灯.
二．太阳能路灯、庭院灯常用w数及灯杆高度对比表：
注：此表仅供参考之用，目前本司做最大太阳能路灯为60W，如果有更大W数询问技术人员;
东莞商友照明路灯厂，自2010年开始，研发部人员开始主力研究LED 路灯灯具，现公司已成功开发三款模型，样品不同功率，在我司门市
展厅一一呈现；
本司所用芯片，全部为美国普瑞芯片、台湾晶元芯片，光源采用MOSO 品牌；使灯具寿命达到最大化！
三．道路的照明标准
根据《城市道路照明设计标准》的规定：快速路平均照度20lx，均匀度0.4，主干路平均照度15lx，均匀度0.35，次干路平均照度8lx，均匀度0.35，支路平均照度5lx，均匀度0.3。

注：此为高压钠灯照度标准，LED路灯标准国内尚未有统一标准。

具体参考各地制定标准。

LED路灯规格参数灯具技术指标:大全大全单个光源技术指标：说明：（E ，e ）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L ×D ×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED 路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。

（2）LED路灯外壳防护等级：IP65以上。

（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。

（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。

同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。

（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。

（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。

（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。

（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。

4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。

大全（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。

提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。

（3）LED光源色温4000±50K。

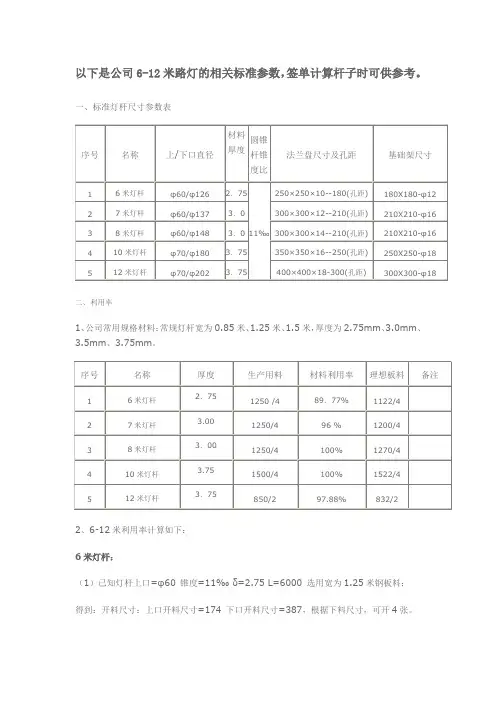

以下是公司6-12米路灯的相关标准参数，签单计算杆子时可供参考。

一、标准灯杆尺寸参数表二、利用率1、公司常用规格材料：常规灯杆宽为0.85米、1.25米、1.5米，厚度为2.75mm、3.0mm、3.5mm、3.75mm。

2、6-12米利用率计算如下：6米灯杆：（1）已知灯杆上口=φ60 锥度=11‰ δ=2.75 L=6000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=174 下口开料尺寸=387，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.275×112.2×600=145.33Kg（2）1.25米钢板全部利用完的重量=7.85×0.275×125×600=161.9Kg（3）材料的利用率=145.33/161.9×100%=89.77%7米灯杆：（1）已知灯杆上口=φ60 锥度=11‰ δ=3.0 L=7000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=421，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.3×120×700=197.82Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×700=206.06Kg（3）材料的利用率=197.82/206.06×100%=96%8米灯杆：（1）已知灯杆上口=φ60 锥度=11‰ δ=3.0 L=8000 选用宽为1.25米钢板料；得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=456，根据下料尺寸，可开4张。

4张钢板的重量=7.85×0.3×127×800=239.27Kg（2）1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg(3) 材料的利用率=239.27/235.5×100%=101%10米灯杆：（1）已知灯杆上口=φ70 锥度=11‰ δ=3.75 L=10000 选用宽为1.5米钢板料；得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=553，根据下料尺寸，可开4张。

路灯技术参数表
工程名称：大厂工程3、5、6、7号路及3号路南延道路照明工程
注:如到货产品存在一和二中加重字体所述的质量现象，则视该产品质量不合格!
10 垂直度灯杆直立后，使用经纬仪对杆与水平间的垂直度作检验，垂直度偏差应小于或等于2‰。

11 灯具配置防触电保护等级I类灯具，灯具防护等级为IP65，质量应符合相应的国家标准。

光源均为飞利浦高显色型高光效高压钠灯100W，路灯自带低功耗镇流器，带有无功补偿电容器，补偿后功率因数不低于0.90。

光源及电子元器件采用飞利浦产品。

灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象，质量应符合现行国家标准。

12 灯具配线每个灯的护套引下线中间不允许有接头，路灯干线熔断器至灯头采用额定电压不低于500V的铜芯绝缘线BV-2.5mm2。

灯具配线与干线电缆连接时需接入2P 10A 漏电电流30mA的正泰品牌漏电断路器（带卡轨），绝缘接线板，接头进行防潮处理后加热缩套管密封封装。

13 灯杆紧固件全部采用不锈钢件，每个螺母上加不锈钢螺栓帽，每个螺栓配螺母及不锈钢帽数量为：热镀锌垫片、两个热镀锌螺母、一个不锈钢螺帽，垫片要求规格为50*50*5mm。

法兰盘开的螺栓孔尺寸不能超出垫片覆盖的尺寸。

14 混凝土基础
做法要求采用C25混凝土，基础形式见（附图）具体基础笼子的高度，螺栓的规格由厂家提供，但提供的基础上口螺栓必须用-40*4扁钢固定，基础形式及尺寸按
图示一检修门样式做法图图示二路灯样式图。

6米路灯参数摘要：1.6 米路灯概述2.6 米路灯的主要参数3.6 米路灯的应用场景4.6 米路灯的安装与维护5.6 米路灯的优点与局限性正文：【6 米路灯概述】6 米路灯，顾名思义，是指高度为6 米的路灯。

作为一种户外照明设备，它被广泛应用于道路、公园、广场等公共场所，为人们提供夜间出行的便利。

【6 米路灯的主要参数】6 米路灯的主要参数包括：1.灯杆高度：6 米2.灯头数量：可根据需要配置多个灯头3.灯头功率：通常为40-100 瓦不等4.照明范围：根据灯头数量和功率，照明范围可达到20-50 米不等5.防护等级：IP65，具有较好的防水、防尘性能6.材质：灯杆通常采用优质钢材或铝合金制成，灯头采用高强度玻璃或PC 材料【6 米路灯的应用场景】6 米路灯适用于以下场景：1.道路照明：在城市道路、乡村道路、高速公路等道路上使用，提高夜间行驶的安全性2.公园照明：在公园、绿地等公共场所提供照明，方便游客夜间游玩3.广场照明：在广场、停车场等地方提供充足的照明，确保人们的安全4.工厂照明：在工厂、仓库等大型场所提供照明，提高工作效率【6 米路灯的安装与维护】6 米路灯的安装过程相对简单，只需将灯杆固定在地面，接通电源即可。

维护时，要注意定期检查灯头的工作状态，如有损坏及时更换。

同时，要保证灯杆的稳定性，避免因风吹或外力碰撞导致灯杆倾倒。

【6 米路灯的优点与局限性】6 米路灯的优点：1.照明范围广，能满足大面积照明需求2.灯杆高度适中，便于安装与维护3.材质优良，具有较长的使用寿命局限性：1.对照明强度要求较高的场所，可能需要增加灯头数量或功率2.受天气、环境等因素影响，照明效果可能有所降低总之，6 米路灯凭借其适中的高度、良好的照明性能以及便捷的安装维护等特点，成为户外照明领域的热门选择。

•关于路灯的安装高度应该多少才合适？•路灯照明安装高度为了避免眩光，可以选用漫反射灯中(d)(e)(f)、路灯的安装高度不宜小于4.5m。

路灯杆间距离可为25～30m，进入弯道处的灯杆间距应适当减少。

当道路宽度为A时，庭院灯的高度可按0.6A(单侧布灯)～1.2A(双侧对称布灯)选取，但不宜高于3.5m。

庭院灯杆间距可为15～20m。

路灯伸出路崖宜为0.6～1m，路灯的水平线上的仰角宜为5度，路面亮度不宜低于1cd/m2。

室外照明宜在每灯杆处设置单独的短路保护。

最小照度与最大照度之比，宜为1：10～1：15之间。

室外照明宜在值班室或变电室进行遥控，并在深夜可关掉部分灯光。

室外照明采用三相配电时应在不同控灯方式中保持三相负荷平衡。

室外停车广场灯杆的配置位置不得影响交通。

停车广场照明可采用显色性高、寿命长的光源。

高杆照明应采用轴对称配光灯具，灯具安装高度H可由下式确定：H≥0.5RR为被照明范围的半径，单位为m。

高杆照明宜采用可升降式灯盘。

a，路灯的平面布局路灯的平面布局受到许多客观条件的限制，要考虑许多的因素，这些因素又互相影响、彼此制约。

诸如道路的等级、交通流量、速度、路宽、路面结构、灯具的功率、安装高度及交叉路口等条件不同则平面布局各异。

1.一般道路的布灯方式（路灯的排列方式）。

当道路的宽度不超过15m时，通常采用单侧布灯方式。

(a)单侧布灯(b)中心线布灯(c)两侧交叉布灯(d)两侧对称布灯1-灯杆2-路灯3-钢索4-隔离带当道路两侧有商店或橱窗照明度比较高时，可以采用中心布灯的方式。

在比较宽的高速公路上或有上、下分车道时，也可以采用中心布灯的方式。

如果道路两侧都有电杆，可以拉钢索，把灯具吊装在道路的中心线上方。

也可以在隔离带上拉钢索布灯。

道路的宽度在12～15m的二、三级公路，常采用中心线布灯。

优点是照度比较均匀。

缺点是灯具在道路中心维修不太方便。

当路面的宽度大于15m时，而且车辆及行人比较多，又强调美观时，则可以采用两侧交错布灯或两侧对称布灯。

LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E.e）=当灯杆为表中的高度时（机动车道平均照度.人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成.灯体表面做喷塑处理.表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。

（2）LED路灯外壳防护等级：IP65以上。

（3）良好的蝠翼配光设计.反光系统采用立体光源或透镜导光设计.透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度.加大辐射范围。

（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃.适合广东地区使用。

同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。

（6）LED灯具的功率因数：≥0.95.灯具驱动电源效率≥90%。

（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击）.输入端过电压保护.当电压恢复正常时能恢复工作。

（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。

（10）灯具需具备仰角角度调节功能.以保证路面达到最大面积的照度效果。

4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌.（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。

（2）采用高发光效率LED晶片. LED晶片的发光效率110Lm/w以上.无重影、低光衰。

提供生产厂家原产地证明书复印件.附在投标文件中；如有原件.则一并提供。

（3）LED光源色温4000±50K。
