电气工程施工强制性条文执行计划表

xxxxxxx工程施工强制性条文执行计划(电气工程)施工单位：（章）年月日XXXXXXXXXXXXXXXXXXXXXXX工程强制性条文执行计划编审批批准：（企业分管领导）年月日审核：（企业安全管理部门）年月日（企业质量管理部门）年月日（企业技术管理部门）年月日编写：（项目总工）年月日年月日目录1 工程概况 (1)2 编制目的 (1)3 编制依据 (1)4 强制性条文实施组织机构 (2)5 施工强制性条文实施措施 (4)附表： (7)A 施工强制性条文执行计划表 (7)B 施工强制性条文执行记录表 (13)1 工程概况略。

2 编制目的为了更好的贯彻落实国家电网《输变电工程建设标准强制性条文实施管理规程》的要求，强化电力建设贯彻执行国家质量安全法律法规和强制性技术标准力度，确保电力建设工程质量安全。

实现本工程的“工程施工质量达到质量评级优良标准，满足《国家电网公司输变电优质工程评定管理办法》国网（基建/3）182-2015的要求，并创国家电网公司优质工程”的施工质量目标，特制定本计划。

本计划适用XXXXXXXXXXXXXXX工程整个施工过程，参与本工程施工的全体施工人员应严格遵守。

3 编制依据（1）《中华人民共和国建筑法》；中华人民共和国主席令第91号；（2）《中华人民共和国合同法》；中华人民共和国主席令15号；（3）《中华人民共和国招投标法》；中华人民共和国主席令第21号；（4）《中华人民共和国电力法》；中华人民共和国主席令第60号；（5）《中华人民共和国环境保护法》；中华人民共和国主席令第22号；（6）《中华人民共和国安全生产法》；中华人民共和国主席令第13号；（7）《中华人民共和国水土保持法》；中华人民共和国主席令第39号；（8）《建设工程安全生产管理条例》；中华人民共和国国务院令第393号；（9）《生产安全事故报告和调查处理条例》；中华人民共和国国务院令第493号；（10）《建设项目环境保护条例》；中华人民共和国国务院令第253号；（11）《建设工程质量管理条例》；中华人民共和国国务院令第279号；（12）《输变电工程建设标准强制性条文实施管理规程》Q/GDW 10248-2016（13）《工程建设标准强制性条文（电力工程部分）》2011年（14）《工程建设标准强制性条文（房屋建筑部分）》2013年（15）《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》（国网（基建/3）189-2015）（16）《国家电网公司输变电优质工程评选办法》国网（基建/3）182-2015（17）《国家电网公司基建安全管理规定》（国网（基建/2）173-2015）（18）《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.7-2002）（19）《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）（20）《电气装置安装工程低压电器施工及验收规范》(GB 50254-2014)（21）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB 50148-2010)（22）《电气装置安装工程高压电器施工及验收规范》(GB 50147-2010)（23）《电气装置安装工程接地装置施工及验收规范》(GB 50169-2016)（24）《电气装置安装工程母线装置施工及验收规范》(GB 50149-2010)（25）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB 50171-2012) （26）《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）（27）《交流电气装置的接地设计规范》（GB/T 50065-2011）4 强制性条文实施组织机构4.1组织机构为确保强制性条文在本工程的有效执行，特成立强制性条文执行的组织机构。

升压站电气安装工程强制性条文执行计划(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--施工强制性条文执行计划报审表工程名称：****开发有限公司光伏发电项目编号：注本表一式份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存份。

附件：****开发有限公司光伏发电项目（电气安装部分）工程施工强制性条文执行计划****电气有限公司（章）________年__ __月__ __日批准：年月日审核：年月日编写：年月日目录1、工程简况 (1)2、编制目的 (1)3、编制依据 (1)4、施工强条实施组织机构 (1)组织机构 (2)职责划分 (2)项目经理职责 (2)项目总工管理职责 (3)技术员、质量员、安全员职责 (3)施工队 (3)5 施工强制性条文实施措施 (3)强条的执行 (3)强条的执行检查 (4)整改闭环管理 (5)6 附表 (6)施工强条实施计划表 (6)施工强条执行记录表 (8)1、工程简况1）项目名称：****开发有限公司光伏发电项目2）建设单位：****开发有限公司3）设计单位：****电力设计院4）监理单位：****建设管理有限公司5）施工总承包单位：****电气有限公司6）建设地点：通化市二道江区五道江镇工业园****开发有限公司光伏发电项目位于吉林省通化市二道江区五道江镇工业园，本期场区面积约为。

规模为10MW，新建66kV升压站一座，远期为60MW。

本工程在光伏场区内光伏组件所产生电能经逆变器、交流汇流箱接至经箱式变压器升压至10kV后，通过1回10kV电缆集电线路接入本项目新建66kV升压站10kV母线上。

经主变升压至66kV后以一回架空线路T接到66kV线路上。

2、编制目的为了在电力工程建设中强化贯彻执行国家质量安全法律法规和强制性技术标准的力度，规范质量行为，确保工程建设的质量与安全，以及本工程顺利的达标投产、创优，特制定本实施计划。

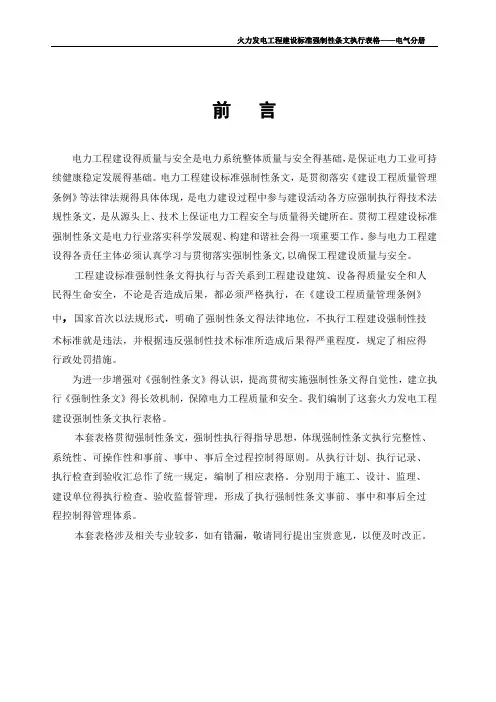

前言电力工程建设得质量与安全是电力系统整体质量与安全得基础，是保证电力工业可持续健康稳定发展得基础。

电力工程建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规得具体体现，是电力建设过程中参与建设活动各方应强制执行得技术法规性条文，是从源头上、技术上保证电力工程安全与质量得关键所在。

贯彻工程建设标准强制性条文是电力行业落实科学发展观、构建和谐社会得一项重要工作。

参与电力工程建设得各责任主体必须认真学习与贯彻落实强制性条文,以确保工程建设质量与安全。

工程建设标准强制性条文得执行与否关系到工程建设建筑、设备得质量安全和人民得生命安全，不论是否造成后果，都必须严格执行，在《建设工程质量管理条例》中，国家首次以法规形式，明确了强制性条文得法律地位，不执行工程建设强制性技术标准就是违法，并根据违反强制性技术标准所造成后果得严重程度，规定了相应得行政处罚措施。

为进一步增强对《强制性条文》得认识，提高贯彻实施强制性条文得自觉性，建立执行《强制性条文》得长效机制，保障电力工程质量和安全。

我们编制了这套火力发电工程建设强制性条文执行表格。

本套表格贯彻强制性条文，强制性执行得指导思想，体现强制性条文执行完整性、系统性、可操作性和事前、事中、事后全过程控制得原则。

从执行计划、执行记录、执行检查到验收汇总作了统一规定，编制了相应表格。

分别用于施工、设计、监理、建设单位得执行检查、验收监督管理，形成了执行强制性条文事前、事中和事后全过程控制得管理体系。

本套表格涉及相关专业较多，如有错漏，敬请同行提出宝贵意见，以便及时改正。

编审委员会编写委员会主编单位：山西省电力建设工程质量监督中心站参编单位：山西和祥建通工程项目管理有限公司山西省电建四公司主编：XX编委：XX审查委员会目录前言概述填写说明规范性引用文件强制性条文执行计划表强制性条文执行记录表强制性条文执行检查表强制性条文执行汇总表附录山西省火力发电工程建设标准强制性条文执行管理办法概述自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及《关于组织开展电力工程建设标准强制性条文实施情况检查得通知》办输电（2006)8号等文件，要求在工程建设过程中严格执行工程建设标准强制性条文。

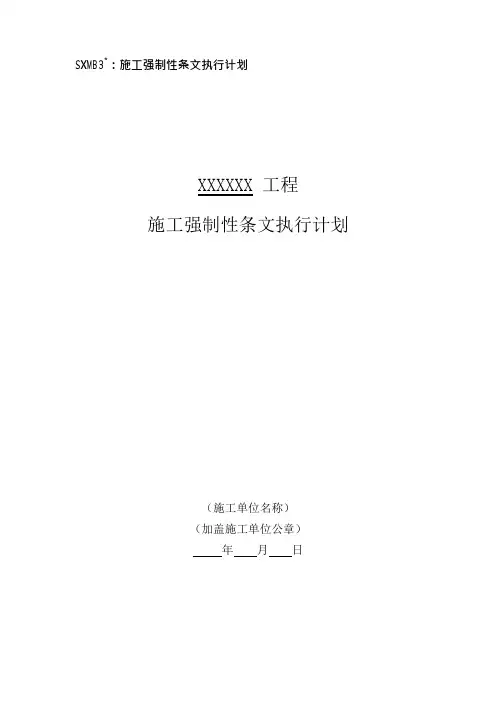

S X M B3*：施工强制性条文执行计划XXXXXX 工程施工强制性条文执行计划（施工单位名称）（加盖施工单位公章）年月日批准：(企业分管领导) 年月日审核：(企业安全管理部门) 年月日(企业质量管理部门) 年月日(企业技术管理部门) 年月日编写：(项目总工) 年月日年月日目录一、工程概况 (1)二、编制目的 (2)三、编制依据 (2)四、强制性条文实施组织机构 (4)五、强制性条文实施措施 (4)六、附表 (8)施工强制性条文执行计划表安全强制性条文执行计划表一、工程概况(根据工程实际情况结合图纸描述)1.1建筑物概况(根据工程实际情况结合图纸描述)1.2建筑物内外装修(本节内容根据工程实际情况结合图纸描述)1.2.1墙体：1.2.2地面及楼面：1.2.3内墙装修：1.2.4顶棚：1.2.5屋面工程：1.2.6门窗：1.2.7外墙装修：1.2.8防水工程：泵房地下建筑及屋面防水：1.3结构部分(本节内容根据工程实际情况结合图纸描述)1.4土建电气(本节内容根据工程实际情况结合图纸描述)1.4.1动力系统：1.4.2照明系统：1.4.3电气消防1.4.4导线、设备选择及敷设方式1.4.5电话系统1.4.6SF6 气体探测报警系统1.4.7周界技防报警系统1.4.8防雷与接地1.5给排水部分(本节内容根据工程实际情况结合图纸描述)1.5.1水源1.5.2现有排水条件1.5.3管材、接口及敷设方式1.5.4排水系统1.6暖通(本节内容根据工程实际情况结合图纸描述)1.7通风空调(本节内容根据工程实际情况结合图纸描述)1.8工程特点根据工程的实际情况详细描写（环境、季节、地区特点、建筑型式、工程量、新技术、新方法、新材料、新设备）二、编制目的XXXX 工程是北京市电力公司XXXX 年的重点工程，该变电站的建设主要是为了缓解该地区用电负荷紧张的巨大压力，满足日益增长的用电需求，提高该地区供电可靠性，服务于地区经济建设的快速发展。

电气工程施工安全强制性条文执行计划表表3.2.2工程编号工程项目名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位1 主变压器系统设备安装○●○表4.1.2、表4.3.21 主变压器安装●○表4.1.2、表4.3.22 主变压器系统设备安装●○表4.1.2、表4.3.23 主变压器带电试运●○表4.1.2、表4.3.2 2 主控及直流系统设备安装○●○表4.1.2、表4.3.21 保护小室设备安装●○表4.1.2、表4.3.23 110kV配电装置安装○●○表4.1.2、表4.3.21 主母联安装●○表4.1.2、表4.3.22 封闭式组合电器检查安装●○表4.1.2、表4.3.23 封闭式组合电器安装●○表4.1.2、表4.3.24 110kV配电装置带电试运●○表4.1.2、表4.3.2 4 10kV配电装置安装○●○表4.1.2、表4.3.21 10kV配电柜安装●○表4.1.2、表4.3.22 共箱封闭母线安装●○表4.1.2、表4.3.23 10kV配电装置带电试运●○表4.1.2、表4.3.2 5 无功补偿装置安装○●○表4.1.2、表4.3.21 电容器组安装●○表4.1.2、表4.3.22 电容器组带电试用●○表4.1.2、表4.3.2 6 全站电缆施工○●○表4.1.2、表4.3.21 电缆管配制及敷设●○表4.1.2、表4.3.22 电缆架制作及安装●○表4.1.2、表4.3.23 电缆敷设●○表4.1.2、表4.3.24 电力电缆终端接头制作●○表4.1.2、表4.3.25 控制电缆终端制作及安装●○表4.1.2、表4.3.26 电缆防火与阻燃●○表4.1.2、表4.3.27 全站防雷及接地装置安装○●○表4.1.2、表4.3.21 避雷针及引下线安装●○表4.1.2、表4.3.22 接地装置安装●○表4.1.2、表4.3.2 8 全站电气照明装置安装○●○表4.1.2、表4.3.21 屋外开关站照明安装●○表4.1.2、表4.3.22 屋外开关站照明回路通电检查●○表4.1.2、表4.3.23 屋外道路照明安装●○表4.1.2、表4.3.24 屋外道路照明回路通电检查●○表4.1.2、表4.3.2注1：换流站施工安全强制性条文执行计划照执行。

线路工程施工综合安全强制性条文执行检查表 工程名称 国电定边黄湾50MW风电场110kV送出线路工程施工单位 中国能源建设集团山西电力建设第一有限公司项目经理 芦启瑞序号 强制性条文规定 执行情况 相关资料《电力建设安全工作规程 第2部分电力线路》（DL 5009.2-2013）1 3.1.11林区、草地施工现场，严禁吸烟及使用明火 已执行施工安全措施、安全施工作业票2 3.2.2材料及器材的存放和保管6有毒有害物品的存放和保管遵守下列规定：1容器必须密封。

2库房空气应流通，并有专人管理。

3醒目处应设置“有毒有害”标志。

7汽油、柴油等挥发性物品的存放和保管遵守下列规定：1应存放在专用区域内，容器应密封。

2附近严禁有易燃易爆物品。

3严禁靠近火源或在烈日下曝晒。

4醒目处应设置“严禁烟火”的标志。

已执行施工安全技术措施33.4.24卸扣5严禁用普通材料的螺栓取代卸扣销轴。

已执行 施工安全检查记录4 3.4.25链条葫芦和手动扳手6操作人员严禁站在葫芦正下方，严禁站在重物上面操作，严禁将重物吊起后停留在空中而离开现场，起吊过程中严禁任何人在重物下行走或停留。

已执行 施工安全检查记录项目总工：年月日项目总监（副总监）：年月日线路工程运输与装卸安全强制性条文执行检查表 工程名称 国电定边黄湾50MW风电场110kV送出线路工程施工单位 中国能源建设集团山西电力建设第一有限公司项目经理 芦启瑞序号 强制性条文规定 执行情况 相关资料 《电力建设安全工作规程 第2部分电力线路》（DL 5009.2-2013）14.1.7载送施工人员遵守下列规定2严禁自卸车、挂车、拖拉机等工程车或农用车载人。

已执行 安全教育培训记录2 4.6.2起重机作业时遵守下列规定：2吊件和起重臂活动范围内的下方严禁有人通行或停留。

4严禁吊件从人员上空越过。

已执行安全教育培训记录施工安全检查记录3 4.6.7严禁起重臂跨越电力线进行作业。

已执行 施工安全技术措施 44.6.11严禁起重机械超载作业，不得吊拔埋在地下、凝固在地面上及其他不明重量的物体。

重庆500kV九盘变电站工程建设标准强制性条文监督检查计划（电气）重庆500kV九盘变电站监理项目部2011 年 12 月批准: 年月日审核: 年月日编写: 年月日重庆渝电工程监理咨询有限公司目录1.编制目的 (1)2.工程概况 (1)2.1 工程名称: (1)2.2 建设地点: (1)2.3工程规模: (1)2.4工程特点 (1)3.编制依据 (3)4.监理工作内容 (3)4.1施工准备阶段 (3)4.2施工阶段 (3)4.3竣工验收阶段 (4)5.基本规定 (4)5.1检查机构 (4)5.2检查周期 (4)5.3评价 (5)6.强制性条文执行流程 (6)7.强制性条文检查实施措施 (7)7.1强制性条文实施责任主体要求 (8)7.2强制性条文预防及纠正措施 (8)8.职责 (9)9.附录 (10)1.编制目的为了在建设工程中很好地贯彻执行国家强制性标准, 加强参建各责任主体强制性条文执行的落实和督促。

强化事前、事中控制, 完善执行的事后控制。

尽可能地避免在执行中发生偏差、遗漏和违反强制性条文的情况, 有利于提高输变电工程建设质量水平, 保障电网安全。

本计划侧重于针对施工阶段监理角度进行编制。

2.工程概况2.1 工程名称: 重庆500kV九盘变电站工程2.2 建设地点: 重庆市奉节县白帝镇庙垭村2.3工程规模建筑部分: 全站总征地面积90.87亩, 其中站区围墙内用地面积44.56亩；主要建筑物及构筑物包括: 主控通信楼666.5㎡、综合继电器室及蓄电池室270.8㎡、主变继电器室218.0㎡、化粪池一座、消防小室一座、主变基础2组等；电气部分: 主变最终3×750MVA, 本期2×750MVA, 变压器电压等级500/220/35千伏。

500kV出线：最终8回, 本期4回, 分别为：万州2回, 龙泉2回, 3/2接线, 1个完整串、4个不完整串预留4回。

220kV出线：最终16回, 本期5回, 分别为：白水池2回, 云阳1回, 旱坪2回, 双母双分段。
