10kV配电线路防雷措施研究 张伟

10kV架空配电线路防雷措施摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV 配电网安全运行水平。

目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。

可以说，配电网架空导线的绝缘化，已是一项成熟的技术。

但是，绝缘导线在应用过程中，也出现了一些新的问题。

其中，最为突出的问题，是遭受雷击时，容易发生断线事故。

据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。

这两年里雷击断线事故率占76.2%。

以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。

一、雷击断线与跳闸机理1电弧放电规律①电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。

②雷电过电压闪络时，瞬间电弧电流很大、但时间很短。

③当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。

2 架空绝缘导线断线当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。

3 架空裸导线的断线率低但跳闸事故频繁当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。

由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。

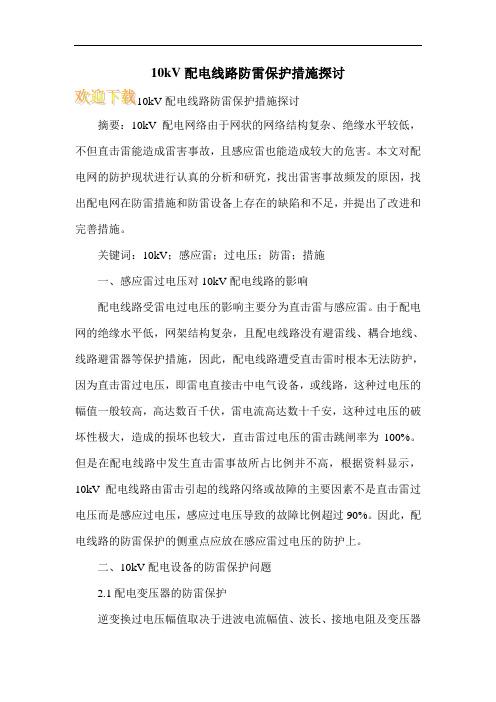

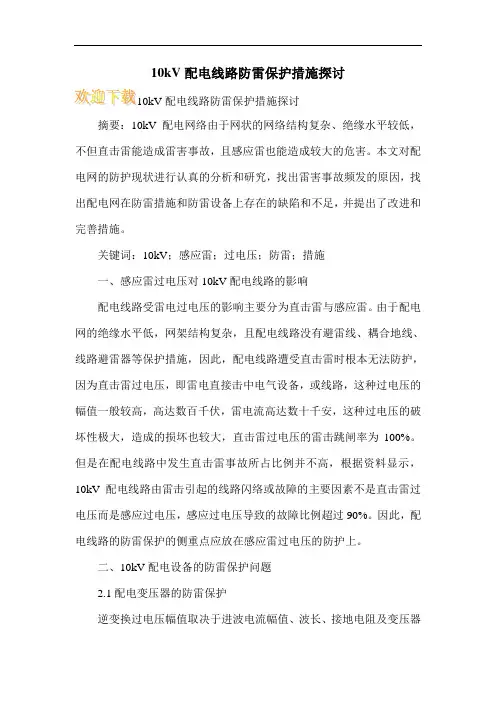

10kV配电线路防雷保护措施探讨配电线路防雷保护措施探讨摘要：10kV配电网络由于网状的网络结构复杂、绝缘水平较低，不但直击雷能造成雷害事故，且感应雷也能造成较大的危害。

本文对配电网的防护现状进行认真的分析和研究，找出雷害事故频发的原因，找出配电网在防雷措施和防雷设备上存在的缺陷和不足，并提出了改进和完善措施。

关键词：10kV；感应雷；过电压；防雷；措施一、感应雷过电压对10kV配电线路的影响配电线路受雷电过电压的影响主要分为直击雷与感应雷。

由于配电网的绝缘水平低，网架结构复杂，且配电线路没有避雷线、耦合地线、线路避雷器等保护措施，因此，配电线路遭受直击雷时根本无法防护，因为直击雷过电压，即雷电直接击中电气设备，或线路，这种过电压的幅值一般较高，高达数百千伏，雷电流高达数十千安，这种过电压的破坏性极大，造成的损坏也较大，直击雷过电压的雷击跳闸率为100%。

但是在配电线路中发生直击雷事故所占比例并不高，根据资料显示，10kV配电线路由雷击引起的线路闪络或故障的主要因素不是直击雷过电压而是感应过电压，感应过电压导致的故障比例超过90%。

因此，配电线路的防雷保护的侧重点应放在感应雷过电压的防护上。

二、10kV配电设备的防雷保护问题2.1配电变压器的防雷保护逆变换过电压幅值取决于进波电流幅值、波长、接地电阻及变压器变比等因素。

此电压可达到额定值十几倍，大大超过了变压器绝缘的耐压值，导致变压器中性点附近的绝缘被击穿。

因此，对配电变压器的保护还应该在低压侧装设低压避雷器，与高压侧避雷器、变压器外壳和低压侧中性点一起接地，称为四点共一地，如图1所示。

接地电阻值满足规程中所规定的100KV A以上容量配电变压器接地电阻在4以下，100KV A以下容量的配电变压器接地电阻在10以下。

低压侧安装避雷器主要有两种形式，第一种安装在低压总熔断器或低压总断路器前端，主要用于保护变压器；第二种安装在各线路出线前端，主要用于保护出线电能表与电力设备。

10kV配电架空线路避雷措施随着城市的不断发展，电力供应的需求也日益增加。

10kV配电架空线路作为城市电力供应的重要组成部分，承担着电力输送的重要任务。

由于天气变化和环境因素的影响，10kV配电架空线路常常会受到雷击的影响，给电网运行和使用带来了诸多问题。

为了确保配电架空线路的安全和稳定运行，必须采取一系列的避雷措施。

本文将就10kV配电架空线路的避雷措施进行详细的介绍和分析。

1. 线路架设位置的选择在架设10kV配电架空线路时，应尽量避开高树、高建筑物和金属结构物，以减少雷击的概率。

尽量选择空旷的地段进行架设，同时要综合考虑线路与周边环境的距离，减少雷电对线路的影响。

2. 接地装置的设置在10kV配电架空线路的设计过程中，接地装置的设置尤为重要。

接地装置能够有效地将雷电引向地下，从而减少雷击对线路的影响。

接地装置一般选用优质的铜材料，并且要求接地电阻小于4Ω，以确保其良好的接地效果。

3. 避雷针的设置在10kV配电架空线路的最高点和转角处，设置避雷针是一个非常有效的避雷措施。

避雷针能够吸引并释放雷电，从而减少雷击对线路的损害。

在避雷针设置的位置，应加固支架，并保持其与线路的良好连接，以确保其正常工作。

4. 避雷线的设置在10kV配电架空线路的两侧设置避雷线，是另一项有效的避雷措施。

避雷线一般选用导电性能良好的金属材料，如铝合金线。

避雷线的设置能够有效地分散雷电，减轻雷击对线路的影响。

避雷线的设置也能有效地减少线路绝缘子和支架的损坏。

5. 绝缘子的选用绝缘子是10kV配电架空线路中的重要部件，其选用对于线路的避雷效果具有重要的影响。

在设计和选用绝缘子时，应考虑其耐压能力和绝缘性能，并且要求其具有良好的抗雷击性能。

目前，常见的绝缘子材料有玻璃钢、陶瓷等，其中玻璃钢绝缘子具有较好的耐雷击性能，能够有效地降低雷击对线路的影响。

6. 荷载能力的提高10kV配电架空线路在设计和施工过程中，应尽量提高线路的荷载能力，以减少雷击对线路的影响。

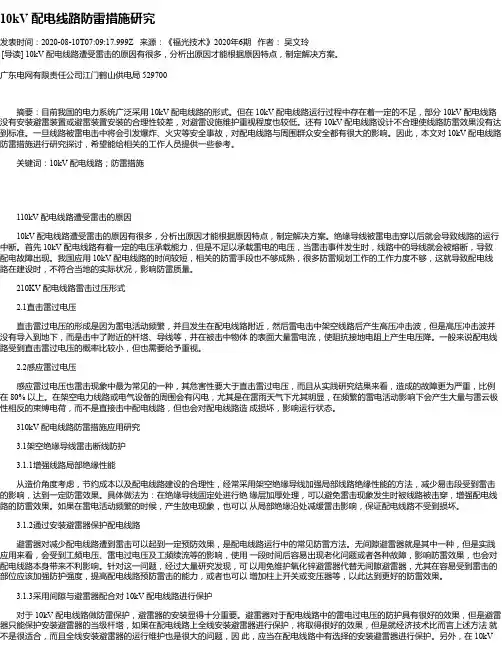

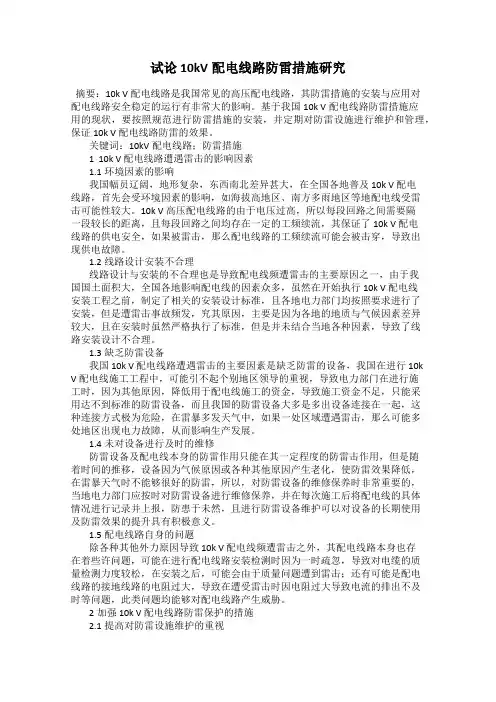

10kV 配电线路防雷措施研究发表时间：2020-08-10T07:09:17.999Z 来源：《福光技术》2020年6期作者：吴文玲[导读] 10kV 配电线路遭受雷击的原因有很多，分析出原因才能根据原因特点，制定解决方案。

广东电网有限责任公司江门鹤山供电局 529700摘要：目前我国的电力系统广泛采用 10kV 配电线路的形式。

但在 10kV 配电线路运行过程中存在着一定的不足，部分 10kV 配电线路没有安装避雷装置或避雷装置安装的合理性较差，对避雷设施维护重视程度也较低。

还有 10kV 配电线路设计不合理使线路防雷效果没有达到标准。

一旦线路被雷电击中将会引发爆炸、火灾等安全事故，对配电线路与周围群众安全都有很大的影响。

因此，本文对 10kV 配电线路防雷措施进行研究探讨，希望能给相关的工作人员提供一些参考。

关键词：10kV 配电线路；防雷措施110kV 配电线路遭受雷击的原因10kV 配电线路遭受雷击的原因有很多，分析出原因才能根据原因特点，制定解决方案。

绝缘导线被雷电击穿以后就会导致线路的运行中断。

首先 10kV 配电线路有着一定的电压承载能力，但是不足以承载雷电的电压，当雷击事件发生时，线路中的导线就会被熔断，导致配电故障出现。

我国应用 10kV 配电线路的时间较短，相关的防雷手段也不够成熟，很多防雷规划工作的工作力度不够，这就导致配电线路在建设时，不符合当地的实际状况，影响防雷质量。

210KV 配电线路雷击过压形式2.1直击雷过电压直击雷过电压的形成是因为雷电活动频繁，并且发生在配电线路附近，然后雷电击中架空线路后产生高压冲击波，但是高压冲击波并没有导入到地下，而是击中了附近的杆塔、导线等，并在被击中物体的表面大量雷电流，使阻抗接地电阻上产生电压降。

一般来说配电线路受到直击雷过电压的概率比较小，但也需要给予重视。

2.2感应雷过电压感应雷过电压也雷击现象中最为常见的一种，其危害性要大于直击雷过电压，而且从实践研究结果来看，造成的故障更为严重，比例在 80% 以上。

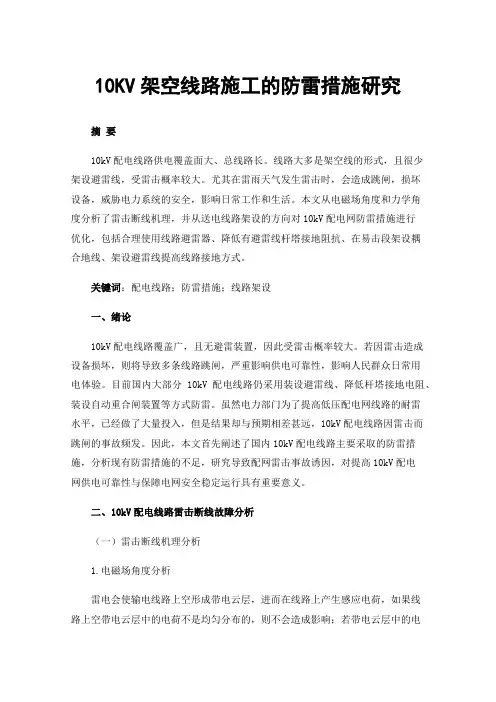

10KV架空线路施工的防雷措施研究摘要10kV配电线路供电覆盖面大、总线路长。

线路大多是架空线的形式，且很少架设避雷线，受雷击概率较大。

尤其在雷雨天气发生雷击时，会造成跳闸，损坏设备，威胁电力系统的安全，影响日常工作和生活。

本文从电磁场角度和力学角度分析了雷击断线机理，并从送电线路架设的方向对10kV配电网防雷措施进行优化，包括合理使用线路避雷器、降低有避雷线杆塔接地阻抗、在易击段架设耦合地线、架设避雷线提高线路接地方式。

关键词：配电线路；防雷措施；线路架设一、绪论10kV配电线路覆盖广，且无避雷装置，因此受雷击概率较大。

若因雷击造成设备损坏，则将导致多条线路跳闸，严重影响供电可靠性，影响人民群众日常用电体验。

目前国内大部分10kV配电线路仍采用装设避雷线、降低杆塔接地电阻、装设自动重合闸装置等方式防雷。

虽然电力部门为了提高低压配电网线路的耐雷水平，已经做了大量投入，但是结果却与预期相差甚远，10kV配电线路因雷击而跳闸的事故频发。

因此，本文首先阐述了国内10kV配电线路主要采取的防雷措施，分析现有防雷措施的不足，研究导致配网雷击事故诱因，对提高10kV配电网供电可靠性与保障电网安全稳定运行具有重要意义。

二、10kV配电线路雷击断线故障分析（一）雷击断线机理分析1.电磁场角度分析雷电会使输电线路上空形成带电云层，进而在线路上产生感应电荷，如果线路上空带电云层中的电荷不是均匀分布的，则不会造成影响；若带电云层中的电荷呈均匀分布，则会在大地与云层之间的空气介质形成一个均匀电场。

分布在其中的金属芯导线绝缘层外表会在均匀电场的作用下发生极化现象，进而导致其外表面产生感应电荷。

虽然绝缘介质的击穿场强要远高于空气的击穿场强，但带电导线的电场强度受感应电荷的影响产生畸变，此时空气介质发生电离现象，l0kV配电网线路覆盖着我们国家大部分地区，伴随着雷电灾害发生的同时，其多相导线发生对地闪络的概率是极大的，继而进一步会发生断线故障。

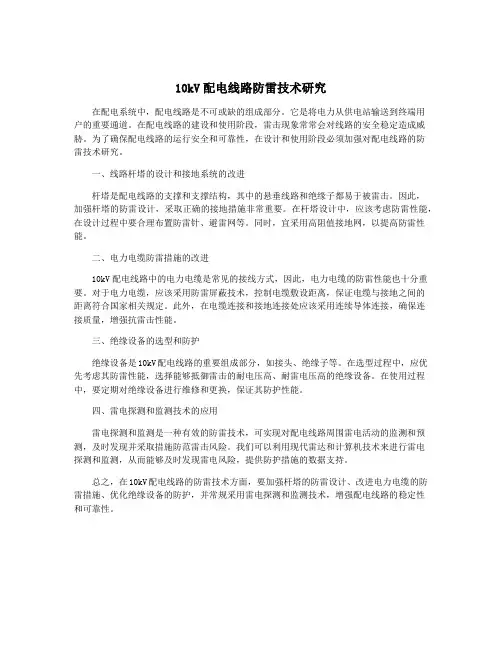

10kV配电线路防雷技术研究在配电系统中，配电线路是不可或缺的组成部分。

它是将电力从供电站输送到终端用户的重要通道。

在配电线路的建设和使用阶段，雷击现象常常会对线路的安全稳定造成威胁。

为了确保配电线路的运行安全和可靠性，在设计和使用阶段必须加强对配电线路的防雷技术研究。

一、线路杆塔的设计和接地系统的改进杆塔是配电线路的支撑和支撑结构，其中的悬垂线路和绝缘子都易于被雷击。

因此，加强杆塔的防雷设计，采取正确的接地措施非常重要。

在杆塔设计中，应该考虑防雷性能，在设计过程中要合理布置防雷针、避雷网等。

同时，宜采用高阻值接地网，以提高防雷性能。

二、电力电缆防雷措施的改进10kV配电线路中的电力电缆是常见的接线方式，因此，电力电缆的防雷性能也十分重要。

对于电力电缆，应该采用防雷屏蔽技术，控制电缆敷设距离，保证电缆与接地之间的距离符合国家相关规定。

此外，在电缆连接和接地连接处应该采用连续导体连接，确保连接质量，增强抗雷击性能。

三、绝缘设备的选型和防护绝缘设备是10kV配电线路的重要组成部分，如接头、绝缘子等。

在选型过程中，应优先考虑其防雷性能，选择能够抵御雷击的耐电压高、耐雷电压高的绝缘设备。

在使用过程中，要定期对绝缘设备进行维修和更换，保证其防护性能。

四、雷电探测和监测技术的应用雷电探测和监测是一种有效的防雷技术，可实现对配电线路周围雷电活动的监测和预测，及时发现并采取措施防范雷击风险。

我们可以利用现代雷达和计算机技术来进行雷电探测和监测，从而能够及时发现雷电风险，提供防护措施的数据支持。

总之，在10kV配电线路的防雷技术方面，要加强杆塔的防雷设计、改进电力电缆的防雷措施、优化绝缘设备的防护，并常规采用雷电探测和监测技术，增强配电线路的稳定性和可靠性。

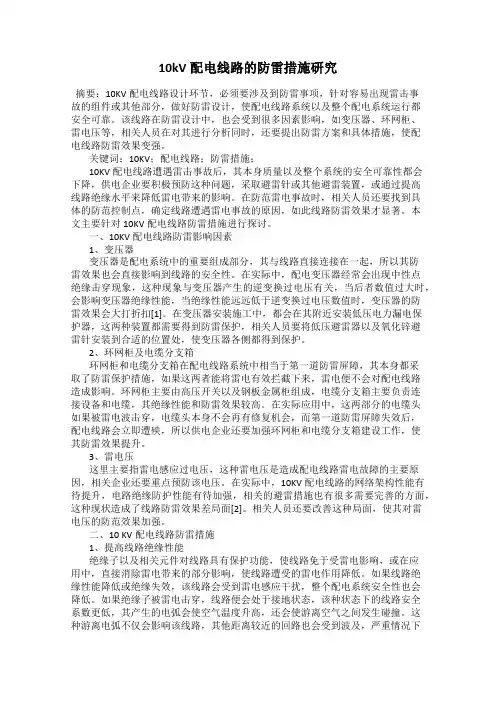

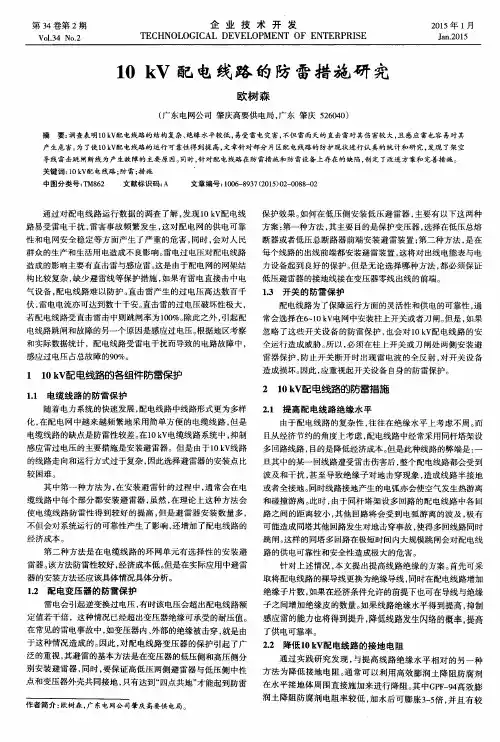

10kV配电线路的防雷措施研究摘要：10KV配电线路设计环节，必须要涉及到防雷事项，针对容易出现雷击事故的组件或其他部分，做好防雷设计，使配电线路系统以及整个配电系统运行都安全可靠。

该线路在防雷设计中，也会受到很多因素影响，如变压器、环网柜、雷电压等，相关人员在对其进行分析同时，还要提出防雷方案和具体措施，使配电线路防雷效果变强。

关键词：10KV；配电线路；防雷措施；10KV配电线路遭遇雷击事故后，其本身质量以及整个系统的安全可靠性都会下降，供电企业要积极预防这种问题，采取避雷针或其他避雷装置，或通过提高线路绝缘水平来降低雷电带来的影响。

在防范雷电事故时，相关人员还要找到具体的防范控制点，确定线路遭遇雷电事故的原因，如此线路防雷效果才显著。

本文主要针对10KV配电线路防雷措施进行探讨。

一、10KV配电线路防雷影响因素1、变压器变压器是配电系统中的重要组成部分，其与线路直接连接在一起，所以其防雷效果也会直接影响到线路的安全性。

在实际中，配电变压器经常会出现中性点绝缘击穿现象，这种现象与变压器产生的逆变换过电压有关，当后者数值过大时，会影响变压器绝缘性能，当绝缘性能远远低于逆变换过电压数值时，变压器的防雷效果会大打折扣[1]。

在变压器安装施工中，都会在其附近安装低压电力漏电保护器，这两种装置都需要得到防雷保护，相关人员要将低压避雷器以及氧化锌避雷针安装到合适的位置处，使变压器各侧都得到保护。

2、环网柜及电缆分支箱环网柜和电缆分支箱在配电线路系统中相当于第一道防雷屏障，其本身都采取了防雷保护措施，如果这两者能将雷电有效拦截下来，雷电便不会对配电线路造成影响。

环网柜主要由高压开关以及钢板金属柜组成，电缆分支箱主要负责连接设备和电缆，其绝缘性能和防雷效果较高。

在实际应用中，这两部分的电缆头如果被雷电波击穿，电缆头本身不会再有修复机会，而第一道防雷屏障失效后，配电线路会立即遭殃，所以供电企业还要加强环网柜和电缆分支箱建设工作，使其防雷效果提升。

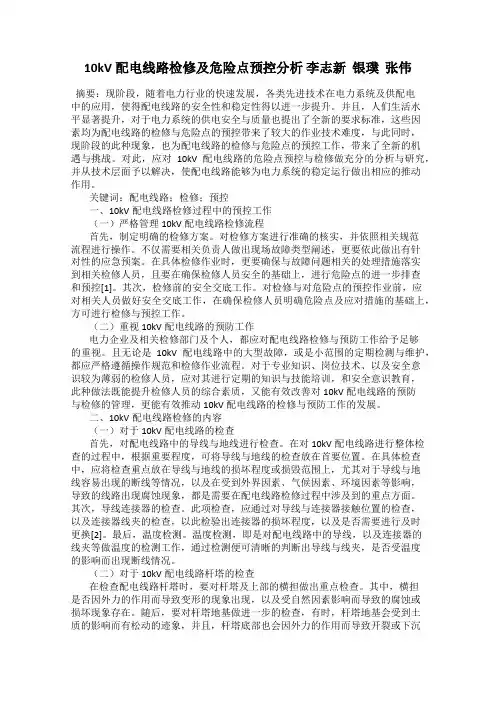

10kV配电线路检修及危险点预控分析李志新银璞张伟摘要：现阶段，随着电力行业的快速发展，各类先进技术在电力系统及供配电中的应用，使得配电线路的安全性和稳定性得以进一步提升。

并且，人们生活水平显著提升，对于电力系统的供电安全与质量也提出了全新的要求标准，这些因素均为配电线路的检修与危险点的预控带来了较大的作业技术难度，与此同时，现阶段的此种现象，也为配电线路的检修与危险点的预控工作，带来了全新的机遇与挑战。

对此，应对10kV配电线路的危险点预控与检修做充分的分析与研究，并从技术层面予以解决，使配电线路能够为电力系统的稳定运行做出相应的推动作用。

关键词：配电线路；检修；预控一、10kV配电线路检修过程中的预控工作（一）严格管理10kV配电线路检修流程首先，制定明确的检修方案。

对检修方案进行准确的核实，并依照相关规范流程进行操作。

不仅需要相关负责人做出现场故障类型阐述，更要依此做出有针对性的应急预案。

在具体检修作业时，更要确保与故障问题相关的处理措施落实到相关检修人员，且要在确保检修人员安全的基础上，进行危险点的进一步排查和预控[1]。

其次，检修前的安全交底工作。

对检修与对危险点的预控作业前，应对相关人员做好安全交底工作，在确保检修人员明确危险点及应对措施的基础上，方可进行检修与预控工作。

（二）重视10kV配电线路的预防工作电力企业及相关检修部门及个人，都应对配电线路检修与预防工作给予足够的重视。

且无论是10kV配电线路中的大型故障，或是小范围的定期检测与维护，都应严格遵循操作规范和检修作业流程。

对于专业知识、岗位技术、以及安全意识较为薄弱的检修人员，应对其进行定期的知识与技能培训，和安全意识教育，此种做法既能提升检修人员的综合素质，又能有效改善对10kV配电线路的预防与检修的管理，更能有效推动10kV配电线路的检修与预防工作的发展。

二、10kV配电线路检修的内容（一）对于10kV配电线路的检查首先，对配电线路中的导线与地线进行检查。

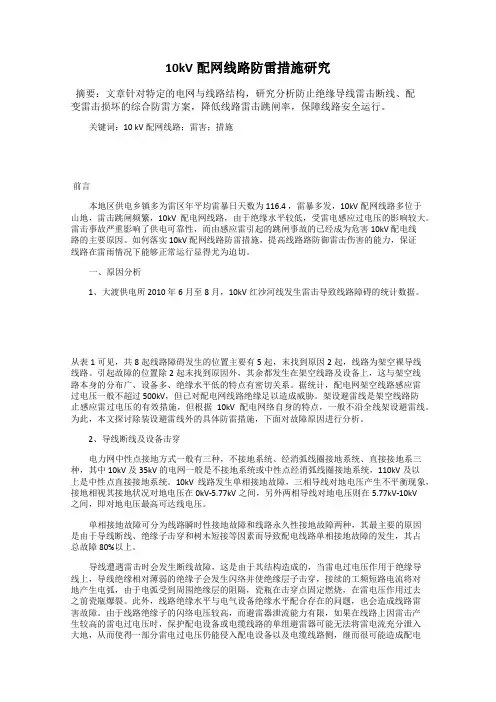

10kV配网线路防雷措施研究摘要：文章针对特定的电网与线路结构，研究分析防止绝缘导线雷击断线、配变雷击损坏的综合防雷方案，降低线路雷击跳闸率，保障线路安全运行。

关键词：10 kV配网线路；雷害；措施前言本地区供电乡镇多为雷区年平均雷暴日天数为116.4 ，雷暴多发，10kV配网线路多位于山地，雷击跳闸频繁，10kV 配电网线路，由于绝缘水平较低，受雷电感应过电压的影响较大。

雷击事故严重影响了供电可靠性，而由感应雷引起的跳闸事故的已经成为危害10kV 配电线路的主要原因。

如何落实 10kV配网线路防雷措施，提高线路路防御雷击伤害的能力，保证线路在雷雨情况下能够正常运行显得尤为迫切。

一、原因分析1、大渡供电所 2010 年6月至8月，10kV红沙河线发生雷击导致线路障碍的统计数据。

从表1可见，共8起线路障碍发生的位置主要有5起，末找到原因2起，线路为架空裸导线线路。

引起故障的位置除2起末找到原因外，其余都发生在架空线路及设备上，这与架空线路本身的分布广、设备多、绝缘水平低的特点有密切关系。

据统计，配电网架空线路感应雷过电压一般不超过 500kV，但已对配电网线路绝缘足以造成威胁。

架设避雷线是架空线路防止感应雷过电压的有效措施，但根据10kV配电网络自身的特点，一般不沿全线架设避雷线。

为此，本文探讨除装设避雷线外的具体防雷措施，下面对故障原因进行分析。

2、导线断线及设备击穿电力网中性点接地方式一般有三种，不接地系统、经消弧线圈接地系统、直接接地系三种，其中10kV及35kV的电网一般是不接地系统或中性点经消弧线圈接地系统，110kV及以上是中性点直接接地系统。

10kV线路发生单相接地故障，三相导线对地电压产生不平衡现象，接地相视其接地状况对地电压在0kV-5.77kV之间，另外两相导线对地电压则在5.77kV-10kV之间，即对地电压最高可达线电压。

单相接地故障可分为线路瞬时性接地故障和线路永久性接地故障两种，其最主要的原因是由于导线断线、绝缘子击穿和树木短接等因素而导致配电线路单相接地故障的发生，其占总故障80%以上。
