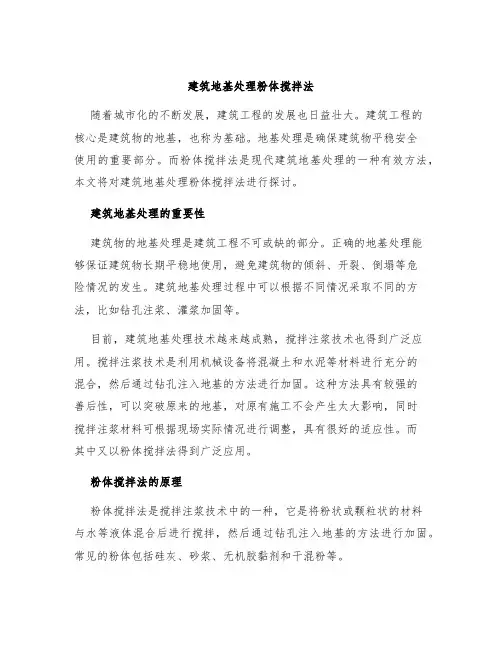

建筑地基处理粉体搅拌法随着城市化的不断发展，建筑工程的发展也日益壮大。
建筑工程的核心是建筑物的地基，也称为基础。
地基处理是确保建筑物平稳安全使用的重要部分。
而粉体搅拌法是现代建筑地基处理的一种有效方法，本文将对建筑地基处理粉体搅拌法进行探讨。
建筑地基处理的重要性建筑物的地基处理是建筑工程不可或缺的部分。
正确的地基处理能够保证建筑物长期平稳地使用，避免建筑物的倾斜、开裂、倒塌等危险情况的发生。
建筑地基处理过程中可以根据不同情况采取不同的方法，比如钻孔注浆、灌浆加固等。
目前，建筑地基处理技术越来越成熟，搅拌注浆技术也得到广泛应用。
搅拌注浆技术是利用机械设备将混凝土和水泥等材料进行充分的混合，然后通过钻孔注入地基的方法进行加固。
这种方法具有较强的善后性，可以突破原来的地基，对原有施工不会产生太大影响，同时搅拌注浆材料可根据现场实际情况进行调整，具有很好的适应性。
而其中又以粉体搅拌法得到广泛应用。
粉体搅拌法的原理粉体搅拌法是搅拌注浆技术中的一种，它是将粉状或颗粒状的材料与水等液体混合后进行搅拌，然后通过钻孔注入地基的方法进行加固。
常见的粉体包括硅灰、砂浆、无机胶黏剂和干混粉等。
在搅拌过程中，由于粉体的不断摩擦、撞击和压缩，使其暴露在液体中，形成清晰的浆液。
这时，湿度的增加和干粉的变形都对搅拌效果有很大影响，因此要充分控制搅拌速度和混合时间，使得粉体和液体充分混合，形成均匀的浆料。
注浆是利用钢管或钢板将搅拌好的浆料泵入地基内，充满泥土孔隙，形成新的地基，这就完成了建筑地基处理的过程。
粉体搅拌法的优点相比其他建筑地基处理方法，粉体搅拌法有如下几个明显的优点：1. 改善地基质量由于粉体搅拌法在注浆时，能调节搅拌及注浆过程中的参数，如液体用量、搅拌速度、混合时间等，从而在地基中形成更坚固、更稳定独立的处理体。
对于地基底部已经存在的松软差异等局部问题，也可以通过粉体搅拌法有针对性地进行改善，使整个地基质量得到进一步提升。
粉体喷射搅拌桩施工工艺一、粉体搅拌桩施工工艺简介当地层的含水量≥30%，或PH≥4时，采用粉喷法。
本段搅拌桩桩径0.5m，桩间距1.2～1.5m，按等边三角形布置，桩长4.0m～16m。
桩顶铺0.6m厚的碎石垫层，内铺一层80型土工隔栅.已按照设计要求做完搅拌桩工艺性试验,并总结参数以便指导搅拌桩正式施工。
本管段于2006年7月28日完成搅拌桩成桩，8月10日～15日完成桩身完整性检测和复合地基承载力试验。
根据试桩工艺采用DH-5型施工的搅拌桩在喷粉量为16%（即65kg/m），钻深至花岗岩，粉喷桩机电流达到180A(正常施工为80A-110A)的地层时，其桩检结果符合设计要求。
二、施工步骤2.1施工流程图2.2施工准备（1）场地准备测量放样处理地基范围，在原地面用挖掘机或推土机等机械进行场地平整，清除地表种植土、垃圾土，挖至设计标高后，用平地机平整,再铺0.5m的工作垫层(碎石土),地面排水及四周排水沟的设置良好。
（2）技术准备施工设计图纸及有关施工资料到位后，组织技术人员进行图纸复核，组织相关人员培训、学习相关技术规范及施工细则、设计文件，做好搅拌桩施工的技术准备工作。
技术人员对搅拌桩进行技术交底，交底内容包括：施工方法、施工工艺、机械使用及施工安全等相关事项。
（3）测量准备施工测量严格按测量规范要求进行，所有测量仪器都已进行校核和检定，能够保证测量精度。
施工前放出各施工桩位，桩位中心点用钎子插入地下，并用白灰标示。
2.3 钻机就位钻机顺路基方向对准一根桩中心摆放，施工时由小里程往大里程逐根施工。
钻机就位后，将粉体发送器、空气压缩机布置在就近的平坦空地上，同时将粉体发送器、压缩空气管与钻机接通并调试，检查钻机出灰孔是否堵塞。
钻机自行爬行到桩位，初步对准中心。
通过液压操作杆，调节四条支腿的伸出量，使钻机水平。
地形变化大或地基不坚硬时，四条腿底下垫枕木加固，然后调整导轨垂直度（误差小于1.5%），准确将钻头对准桩中心。
2024年粉体喷射搅拌桩施工工艺____年的粉体喷射搅拌桩施工工艺将会在目前的基础上进行一系列的改进和创新，以提高工程施工效率和质量。
以下是我对____年粉体喷射搅拌桩施工工艺的设想及解释，内容大约____字：第一部分：工艺描述与原理介绍1. 工艺描述粉体喷射搅拌桩施工工艺是一种将水泥、砂浆等材料喷射搅拌到地下土壤中，形成连续、致密的搅拌桩体的工艺。
它不仅能够增加土壤的抗剪强度和承载力，还可以改善底土的稳定性和水分特性。
____年的喷射搅拌桩施工工艺将会更加智能化、高效化和节能环保。
2. 工艺原理粉体喷射搅拌桩施工工艺的基本原理是通过喷射搅拌机将预先配制好的水泥、砂浆和其他材料喷射到地下土壤中，形成均匀、紧密的搅拌桩体。
喷射搅拌机通过喷头和喷嘴将材料喷射出来，并通过搅拌装置将喷射的材料和土壤充分混合。
施工中可根据需要逐层喷射，形成一根根互相连接的搅拌桩体。
第二部分：工艺改进与创新1. 智能化施工____年，将会更加智能化的施工方式，使用先进的自动化系统对喷射搅拌机进行控制，实现施工过程的自动化操作。
通过激光测距和全息投影技术，可以实时检测施工场地的地形地貌，并根据检测结果调整喷射搅拌机的位置和角度，以确保施工精度和稳定性。
2. 高效能搅拌机____年的喷射搅拌桩施工工艺将会采用更加高效能的搅拌机，提高施工效率和效果。
搅拌机将会采用更先进的搅拌技术和搅拌装置，使得喷射的材料和土壤充分混合，形成更加均匀、紧密的搅拌桩体。
搅拌机还将会采用更高压的喷射系统，实现更远距离、更高速度的喷射搅拌。
3. 节能环保____年的粉体喷射搅拌桩施工工艺将会更加注重节能环保。
施工过程中将会采用更多的环保材料，如水泥替代材料、再生材料等，以减少原材料消耗和环境污染。
同时，施工中将会采用更高效的能源利用技术，如光伏发电等，减少能源消耗和碳排放。
第三部分：工艺优势与应用领域1. 工艺优势____年的粉体喷射搅拌桩施工工艺具有以下优势：- 施工快速高效：智能化控制和高效能搅拌机的应用使得施工过程更加高效，能够大幅缩短施工周期。
粉体喷射搅拌桩施工工艺用粉体喷射搅拌桩（简称粉喷桩）施工方法加固软基，是利用专用的喷粉搅拌钻机将水泥或生石灰粉等粉体固化剂喷入软土地基中，并将软土与固化剂强制搅拌，利用固化剂与软土之间所产生的一系列物理化学反应，使软土结成具有一定强度的桩体而形成复合地基的一种施工方法，从而达到提高软基承载力，减少软基沉降的目的。
由于粉喷桩能有效减少总沉降量、能承受较大的加荷速率、抗侧向变形能力强、可大大缩短施工期等优点，故在软土地基的加固中得到广泛应用。
我国于80年代初引入此项技术，现已在公路、铁路与建筑等领域的软弱土地基的处理中得到有效应用。
1工艺特点（1）施工机具设备简单，施工作业简便，（2）无下沉坍落，作业安全可靠。
（3）在软基中采用钻头搅拌钻孔成桩，对地基及周围建筑物扰动小，地表下沉得到控制，施工中振动小、噪声低，具有良好的社会效益。
（4）以较小的投入即可达到理想的加固效果，成本低、效益高。
施工简便。
2适用范围及条件（1）粉喷桩加固地基主要适用于公路、铁路、工业及民用建筑、市政、道路及港口、地下挡土结构等工程的软土地基处理。
（2）其适用的土质为：淤泥质土、饱和粘土、亚粘土、粉土、素填土、杂填土等地基加固，地基土的天然含水量在小于30％或大于70％时不宜采用。
（3）加固深度一般为20m以内，加固土强度标准值一般取90d龄期的无侧限抗压强度，一般可达到0.8～2.0MPa。
（4）当地下水有侵蚀作用或加固的地基为泥碳土时，应通过试验确定其适应性，冬季施工应注意低温对加固效果的影响。
3工艺原理及设计要求3.1 工艺原理粉喷桩是用改制的螺旋钻机，将钻杆钻至设计要求的土层深度，钻头到达下部设计地层后，用压缩空气将水泥粉或生石灰粉经钻杆内孔输送至钻头上特制的喷嘴，随同钻头旋转向四周土体喷射，同时钻杆以一定的速度提升。
钻头上的叶片将其四周一定范围内的土体自下而上不断切割，使之疏松，并与水泥或生石灰粉充分搅拌混合，水泥（生石灰）与水发生水化反应形成水泥（生石灰）土的混合固化体，该固化体的强度高于原土体的强度，在土中形成了一根水泥＋土的固化体柱，此即称为粉喷桩。
粉体搅拌桩施工工法华祥国际工程有限公司作为软土地基处理手段之一的深层粉体搅拌桩,在我国土建工程中,正被广泛应用。
其结构型式可分为块式、壁式、格子式和桩式四种，在公路工程中主要采用桩式结构型式。
一、特点（一）该法以粉体作为加固料，不需向地基注入附加水份，并能充分地吸取地下水，因此加固后地基柱体承载力与相类似的浆喷桩（深层搅拌桩）相比要高，其固结效果要好；（二）加固后的水泥土柱与周围土体形成的复合地基，不需压力即可获得较高的复合地基承载力及复合变形模量。
加固体的压缩量仅为0.6％左右，下卧层的沉降量一般也能减小地基沉降总量的1/2～2/3，提高软基承载力的1.5～2倍；（三）施工时低压操作安全可靠，无污染，无振动，无噪音，对周围环境建筑物无不良影响；（四）根据不同土质条件及设计要求，分别选择不同加固材料，如水泥粉、石灰粉、钢渣粉、粉煤灰及其他复合材料。
当水泥掺入量为15％时，90天龄期无侧限抗压强度可达20Mpa。
二、适用范围（一）适用于淤泥质土（流塑土、软塑土）、粘性土、粉土、杂填土和天然含水量大于3％等软弱地层的加固；（二）在高路堤桥头接线处或深度在10米以内，效果更为明显；（三）对含有氧化物和水铝英石等粘土矿物的粘性土；对有机质含量高的酸性粘土，加固效果较差。
三、工艺原理粉体搅拌是以石灰、水泥等粉体固化材料，通过专用的粉体搅拌机械用压缩空气将粉体送到软弱地层中，凭借钻头叶片，在原位进行强制搅拌，形成土和掺和料的混合物。
使其产生一系列的物理—化学反应，从而形成柱状加固体，提高土的稳定性和力学性能。
四、工艺流程及操作要点（一）工艺流程，如图所示：图1 施工工艺流程（二）常用施工工艺参数可参考表1：表1（三）在试桩及施工时工艺参数（四）施工程序和操作要点：1.为尽量保持粉喷桩机轴的垂直度，方便桩机移动和调平，首先应进行场地平整。
对道路及桥梁的要求一般应满足10t卡车及汽车吊机的行走要求。
2.粉喷桩在施工前，必须先通过工艺性试验。
粉体喷射搅拌桩施工工艺粉体喷射搅拌桩是一种常用的桩基施工工艺，它通过将水泥和粉状材料混合激活，再通过喷射施工方式形成桩体。
这种工艺具有施工快速、成本较低、环保等优点，因此在土木工程中得到广泛应用。
本文将对粉体喷射搅拌桩施工工艺进行详细介绍。
一、施工工艺准备1.施工方案制定：根据工程需求，制定施工方案。
包括桩的布置、桩的直径和深度等。
2.现场勘察：对施工地点进行现场勘察，确定地质条件以及施工难度。
3.基坑开挖：按照设计要求开挖基坑，保证基坑的稳定。
4.现场试验：进行材料试验，确定水泥比例和粉状材料的配比。
二、施工过程1.固定桩机：将桩机固定在基坑中心位置，确保桩机的稳定。
2.水泥和粉状材料配料：按照试验结果确定水泥和粉状材料的比例，进行配料。
3.搅拌料浆：将水泥和粉状材料加水进行搅拌，形成均匀的料浆。
4.喷射施工：将搅拌好的料浆通过泵送管道送入喷射头，然后通过喷射头的高速喷射力将料浆喷射到地下。
5.桩体形成：施工过程中，材料与土壤进行混合并充分搅拌，形成固实的桩体。
6.桩体检测：使用专业设备对桩体进行检测，包括桩体的质量和强度等。
7.补强和固结：根据需要，在桩顶部位施加梁、板等钢筋混凝土结构，提高桩的抗弯和承载能力。
三、施工注意事项1.施工地点：选择平坦、无障碍物的地点进行施工。
2.材料质量：保证水泥和粉状材料的质量，杜绝使用劣质材料。
3.施工设备：保证施工设备的良好运行状态，及时维修设备故障。
4.施工队伍：施工队伍应具备相关技术经验，熟悉施工工艺和安全规范。
5.安全措施：施工过程中，严格遵守安全规范，采取必要的防护措施。
总结：粉体喷射搅拌桩施工工艺是一种有效的桩基施工工艺，通过喷射搅拌的方式形成固实的桩体。
在施工过程中，要注意选择合适的施工地点和材料，并严格按照安全规范进行施工。
这样可以有效提高施工效率，保证施工质量。
地基加固粉体喷射深层搅拌桩施工方案及施工工艺方法本工程采用粉体喷射深层搅拌桩，桩径D=500mm，总桩数500余根。
1、施工准备（1）施工场地先平整，必须清除地上、地下障碍物，特别应向甲方了解有关地下电缆状况，对于地表土较软处，准备铺设碎石垫层，防止施工机械失稳。
（2）测放的轴线，经复核检查，设立轴线桩或控制点并加以保护，桩位布置与设计图误差不得大于5cm。
（3）及时做好机械设备的组装和试运转工作。
（4）使用的固化剂（32.5级普通硅酸盐水泥），必须通过试验室试验确定。
2、施工工艺及施工方法要点（1）移机对中钻头对准桩位，并动用悬锤线校正桩架，保证桩架和搅拌轴垂直良好。
（2）钻头下沉破土钻头边旋转边下沉破土，开启空压机，以保证喷射口畅通，冷运钻头，松动和破碎土体。
（3）喷粉提升钻至设计底标高，并提前1～2分钟喷粉，以保证水泥粉到达搅拌头后提升搅拌。
第一次喷粉量为25公斤/米，边喷粉，边提升，边搅拌，直至桩顶。
（4）复搅喷粉下钻，第二次喷粉25公斤/米，边喷搅边下沉，复搅到桩底标高。
（5）提升成桩边提升边搅拌（第三次复搅）是成桩的决定性工序，必须连续进行，反向旋转的搅拌叶片具有下推心和向心力，收拢和压缩土体，使其形成密实均匀的桩体。
必须注意中途不准做升顶移机及移位工作。
（6）试桩施工前，首先打设两根试桩，以确定工艺参数，并编制工艺流程卡。
要求操作人员按确定的工艺参数施工。
主要是标定各工序时间和制桩总时间，标定提升或下沉速度和喷粉参数。
保证喷粉量充足、桩长和复搅长度。
3、施工技术参数及注意事项（1）、在杂填土、粘土、粉土层钻进时，钻进速度不超过0.5m/min；在淤泥质土层钻过时，钻进速度不超过0.8/min。
（2）、在钻至设计底标高后，开始喷粉提升搅拌时，应在喷粉2分钟后，再提升钻头，并按0.57m/min的速度提升搅拌到孔口。
（3）、喷粉量应根据设计要求和实验室确定的水泥掺量控制。
制桩完成以后，应对粉包进行观测，主要看粉包里应喷到土层中的水泥是否全部喷出，如喷量不足，应把罐中剩余的水泥送到原桩土体中搅拌均匀。

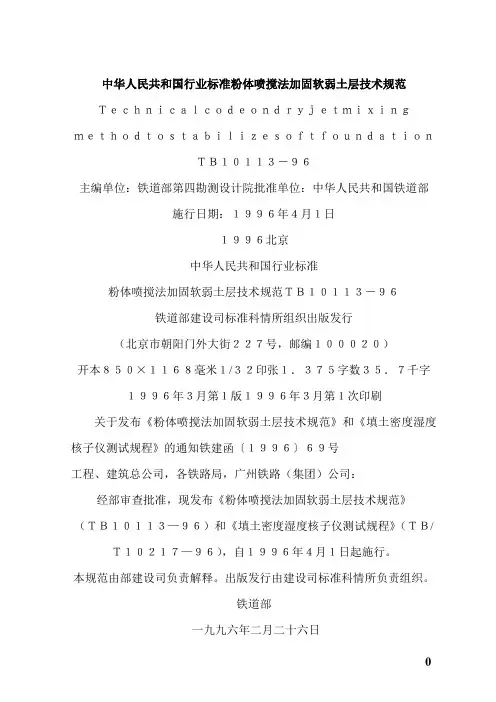

中华人民共和国行业标准粉体喷搅法加固软弱土层技术规范ＴｅｃｈｎｉｃａｌｃｏｄｅｏｎｄｒｙｊｅｔｍｉｘｉｎｇｍｅｔｈｏｄｔｏｓｔａｂｉｌｉｚｅｓｏｆｔｆｏｕｎｄａｔｉｏｎＴＢ１０１１３－９６主编单位：铁道部第四勘测设计院批准单位：中华人民共和国铁道部施行日期：１９９６年４月１日１９９６北京中华人民共和国行业标准粉体喷搅法加固软弱土层技术规范ＴＢ１０１１３－９６铁道部建设司标准科情所组织出版发行（北京市朝阳门外大街２２７号，邮编１０００２０）开本８５０×１１６８毫米１/３２印张１．３７５字数３５．７千字１９９６年３月第１版１９９６年３月第１次印刷关于发布《粉体喷搅法加固软弱土层技术规范》和《填土密度湿度核子仪测试规程》的通知铁建函〔１９９６〕６９号工程、建筑总公司，各铁路局，广州铁路（集团）公司：经部审查批准，现发布《粉体喷搅法加固软弱土层技术规范》（ＴＢ１０１１３—９６）和《填土密度湿度核子仪测试规程》（ＴＢ/ Ｔ１０２１７—９６），自１９９６年４月１日起施行。
本规范由部建设司负责解释。
出版发行由建设司标准科情所负责组织。
铁道部一九九六年二月二十六日目次１总则１…………………………………………………………２术语、符号２……………………………………………………２．１术语２……………………………………………………２．２符号３……………………………………………………３设计４…………………………………………………………３．１一般规定４…………………………………………………３．２设计方法５…………………………………………………４施工８…………………………………………………………４．１施工准备８…………………………………………………４．２粉喷桩施工８………………………………………………４．３竣工文件编制９……………………………………………５质量检验及验收１１……………………………………………５．１质量检验１１…………………………………………………５．２验收１３……………………………………………………附录Ａ粉喷技术室内配方试验操作规定１４……………………附录Ｂ粉喷桩施工质量监理要求１７……………………………附录Ｃ粉喷桩现场抗压强度试验规定１８………………………附录Ｄ粉喷桩载荷试验规定１９…………………………………附录Ｅ本规范用词说明２１………………………………………附加说明２２…………………………………………………………《粉体喷搅法加固软弱土层技术规范》条文说明２３………………１总则１．０．１为了统一粉体喷搅法（以下简称粉喷）加固软弱土层的技术要求，保证加固质量，满足工程建设的需要，制定本规范。
粉体喷射搅拌桩施工工艺是一种使用水泥砂浆或其他高强度水泥材料进行喷射搅拌桩的工艺。
它采用机械化设备将水泥砂浆或其他水泥材料喷射到地面或地下，形成固结体，用于支护、加固土地或其他工程结构。
粉体喷射搅拌桩施工工艺的具体步骤如下：1. 施工前的准备工作：在施工地点进行现场勘察和土壤力学性质测试，确定施工参数和设计方案。
同时，准备好所需的设备、材料和人员。
2. 设置施工钻台：根据设计要求，设置施工钻台。
钻台的设置需要考虑土壤的强度和桩基的要求。
一般情况下，设置的钻台宽度应大于等于桩径的2倍，深度应达到设计要求。
3. 进行钻孔：使用钻机进行钻孔，按照设计要求的桩径和桩深进行钻孔。
钻孔过程中需要及时清理孔内的碎屑和泥浆。
4. 水泥浆注入：使用注浆泵将水泥浆注入钻孔中，一般情况下，注入速度应控制在8-10立方米/小时。
在注入水泥浆的同时，搅拌器也需要始终搅拌以保持均匀性。
5. 搅拌钻孔：在水泥浆注入后，使用搅拌器进行钻孔内的搅拌。
搅拌器分为两种类型：一种是旋转搅拌器，一种是振动搅拌器。
搅拌器的选择需要根据土壤性质和施工要求。
6. 提升搅拌器：在搅拌完成后，需要将搅拌器提升出钻孔。
提升搅拌器时要注意不要破坏搅拌桩的形状和结构。
7. 桩头整平：在完成搅拌桩后，需要对桩头进行整平处理，以确保桩头与地面高度一致。
8. 后期处理：完成搅拌桩施工后，还需要进行一些后期处理工作，如进行浇筑底板、封闭钻孔等。
总结起来，粉体喷射搅拌桩施工工艺是一种高效、快速且经济的土方固结与支护方法。
它广泛应用于土壤较软，地下水位较高，对施工时间要求较短的工程中。
这种施工工艺在保证施工质量的同时，也能够有效地提高施工效率，降低施工成本。
粉体喷射搅拌桩施工工艺是一种常用于土壤改良和地基加固的方法，通过混凝土、粉体材料和水等材料的喷射和搅拌作用，使其形成均匀致密的桩体，提高土壤的强度和稳定性。
下面将详细介绍粉体喷射搅拌桩施工工艺。
1. 施工前准备在施工前需要对施工现场进行勘测和设计，确定桩的位置、间距和深度等参数。
同时，需要清理施工现场，移除杂物和障碍物，确保施工安全和顺利进行。
2. 设备准备粉体喷射搅拌桩工程需要准备喷射搅拌机、输送机、水泵、搅拌器以及混凝土输送管等设备。
这些设备需要按照工艺要求进行调整和安装，确保施工的连贯性和稳定性。
3. 施工过程（1）设置导柱：在施工现场按照设计要求设置导柱，并且在导柱上进行标高和测量。
导柱是用来指导桩的切割和混凝土的喷射和搅拌的重要设施。
（2）切割孔准备：按照设计要求，在导柱上进行切割孔准备工作。
切割孔需要保持连续性和一定的斜度，使喷射桩的成型能够顺利进行。
（3）喷射搅拌桩施工：通过喷射搅拌机将混凝土、粉体材料和水等原材料喷射到切割孔内，并同时进行搅拌，使其形成均匀致密的桩体。
喷射过程需要注意喷射速度和喷射压力的控制，以确保桩体的质量和稳定性。
（4）测量和调整：在喷射搅拌桩施工过程中需要进行测量和调整，确保桩的高度和直径符合设计要求。
测量可以通过激光测距仪等设备进行，调整可以通过增加或减少混凝土的喷射量来实现。
（5）桩顶处理：在喷射搅拌桩施工完成后，需要对桩顶进行处理，包括整平、刮掉多余的混凝土和清理桩体周围的杂物。
4. 施工质量控制粉体喷射搅拌桩施工质量控制是确保施工质量和工期的重要环节。
在施工过程中需要进行质量检测和监控，包括桩的高度、直径、密度和强度等指标的检测。
检测可以通过取样和试验的方式进行，确保施工的合格性和稳定性。
5. 施工后处理施工完成后，需要对施工现场进行清理和整理，清除施工材料和设备等。
同时，还需要对施工质量进行评估和记录，作为后续工作的参考和依据。
粉体喷射搅拌桩施工工艺的优点是施工速度快、工艺简单、成本较低，适用于土质较差的地区，能够有效地改良土壤和加固地基。
粉体喷射搅拌桩施工工艺方法1.施工前准备：确定搅拌桩的布置方案、确定搅拌桩的尺寸和间距，并在地面上标线；清理施工区域的杂物和污物，保持施工区域的整洁。
2.安装导向钢板：根据设计要求，在施工区域的边缘安装导向钢板，用于指导搅拌桩的施工方向和位置。
3.钻孔准备：使用钻机进行钻孔前，需要根据设计要求确定钻孔的深度和直径。
在钻孔位置凿开孔眼，并在孔眼中央放置导向筒，用于指导钻机准确钻孔。
4.钻孔施工：使用钻机开始进行钻孔作业。
根据设计要求，逐步将钻孔深入地下，同时使用泥浆泵将钻屑带出孔口，以确保孔壁的稳定。
钻孔完成后，用水冲洗孔底和孔壁，以清除钻屑和降低孔壁摩擦力。
5.加入粉体固化材料：钻孔清洗后，开始向孔中加入粉体固化材料。
通常使用水泥、石英砂等材料，以一定比例混合，并通过输送管将混合物加入到孔内。
同时使用搅拌机搅拌混合物，确保材料均匀分布。
6.搅拌桩施工：在材料加入孔内后，开始进行搅拌桩施工。
将搅拌机的搅拌桩头部放入孔内，开始旋转和搅拌材料，使其与周围土壤充分混合。
同时，搅拌机搅拌桩头部上方还会进行上下振动，以提高混合效果。
7.桩身形成和喷射：搅拌过程中，搅拌机逐渐向上搅拌，使搅拌桩身形成。
当搅拌桩形成到设计要求的高度时，开始进行喷射。
喷射时，搅拌机头部上方装有喷射管，通过喷射管向周围土层喷射水泥浆料，以强化土体和固化搅拌桩。
8.整理桩顶：当搅拌桩形成后，使用抓斗或机械装置整理搅拌桩顶部，使其平坦并与地面齐平。
然后进行桩顶封堵，通常使用水泥浆料对桩顶进行密封。
9.后续处理：搅拌桩形成后，需要等待一定时间让水泥充分固化。
根据设计要求，可以进行后续处理，如搅拌桩之间的连接、搅拌桩与其他结构的连接等。
以上是粉体喷射搅拌桩施工工艺方法的详细介绍。
在施工过程中，需要注意施工的质量控制和安全问题，确保施工效果和工程质量。
同时，还需要根据实际情况和设计要求进行施工计划的调整和优化。
粉体喷射搅拌法处理地基的施工分析
黄晓彬
【期刊名称】《中国西部科技》
【年(卷),期】2006(000)011
【摘要】粉体喷射搅拌法是采用专用的搅拌机械,直接将粉体材料如水泥(或生石灰)等与天然地基土就地强制搅拌,从而形成固体混合物的一种软土地基加固技术.本文结合工程实例对其施工方法与加固效果作介绍.
【总页数】2页(P33-34)
【作者】黄晓彬
【作者单位】广东海外建设集团有限公司,广州,510000
【正文语种】中文
【中图分类】TU7
【相关文献】
1.粉体喷射搅拌法处理软弱地基
2.粉体喷射搅拌法在软土地基处理中的应用
3.粉体喷射搅拌桩法处治软土地基的施工实践与体会
4.粉体喷射搅拌法处理软土地基质量控制探讨
5.粉体喷射搅拌法处理软弱地基
因版权原因，仅展示原文概要，查看原文内容请购买。
粉体喷射搅拌法处理软弱地基
黄力平;黄明年
【期刊名称】《岩土工程师》
【年(卷),期】1996(008)001
【摘要】本文介绍了复杂条件下，应用粉体喷射搅拌法处理软弱地基的工程实例，说明了推行岩土工程体制的必要性。
【总页数】5页(P41-44,48)
【作者】黄力平;黄明年
【作者单位】不详;不详
【正文语种】中文
【中图分类】TU447
【相关文献】
1.粉体喷射搅拌法处理软弱地基 [J], 耿再峰
2.应用粉体喷射搅拌法加固软弱地基 [J], 柳鹤云
3.应用粉体喷射搅拌法加固软弱地基 [J], 郭庆生
4.粉体喷射搅拌法（DJM法）在公路软基处理中的应用 [J], 李汉江;万丽;
5.粉体喷射搅拌加固软弱地基的方法 [J], 朱亚伟
因版权原因，仅展示原文概要，查看原文内容请购买。
地基处理工程--粉体喷射搅拌法(doc 5页)
地基处理工程资料
粉体喷射搅拌法
（一）施工准备
1.材料
（1）粉体搅拌法目前主要使用的固化剂为石灰粉、水泥以及石膏及矿渣等，也可使用粉煤灰作掺和料。
（2）粉体生石灰桩技术要求1）石灰应该是细磨的，在搅拌过程中，为防止桩体中石灰聚集，石灰最大粒径应小于2mm。
2）石灰应尽量选取纯净无杂质的，石灰中氧化钙和氧化镁含量至少应为8.5%，其中氧化钙含量最好不低于80%。
3）石灰的储存期，不宜超过三个月。
4）石灰的液*指数不低于70%。
（3）石灰桩法（包括块灰灌入法、粉灰搅拌法）常用掺合料是粉煤灰，也可掺入火山灰、钢渣或黏土、采用掺合料后可防止石灰桩软心。
（4）石灰加掺合料比例通常为15%-30%，加大掺合料比例，使桩身强度提高较大，粉体材料为生石灰粉掺入3%，半水石膏适用于地基酸*反应。
（5）掺粉煤灰必然引起减少桩身吸水效果，对不追求石灰吸水胀发作用可增大粉煤灰掺量，最高掺量达80%-90%。
（6）掺入30%细磨石灰粉，提高流塑状轻亚黏土地基的加固效果。
2.作业条件
（1）工作场地表层硬壳很薄时，需先铺填砂、砾石垫层，以便机械在场内顺利移动和施钻，如场内桩位有障碍物，例如木桩、石块等应排除。
（2）机械设备配置：钻机、粉体发送器、空气压缩机、搅拌钻头等。
（3）根据地质资料，通过原位测试及室内试验取得地基土、灰土物理力学及化学指标，选取最佳含灰量，作为设计掺灰量，决定设置搅拌范围，选择桩长、截面及根数。
（二）操作工艺
1.粉体喷射搅拌法是在软土地基中输入粉柱体加固材料，通过和原位地基土强制搅拌混合，使地基土和加固材料发生化学反应，在稳定地基土的同时，提高强度的方法。
（1）施工原理：由压缩空气输送的加固材料通过搅拌叶片旋转产生的空隙部位喷出，并随着搅拌叶片的旋转和原位地基土搅拌均匀混合一起，和加固材料分离后的空气，就沿着搅拌轴，由轴与土的缝隙处排出地面。
（2）固结原理：粉体喷射搅拌法使用的固化剂，主要有石灰、水泥，还有石膏及矿渣，可使用粉煤灰作为掺合料。
通过固结反应而形成稳定的石灰粉体，在软土中加入生石灰，生石灰和土中的水分发生化学反应成熟石灰，水分被吸收，起到了胶结作用，并产生热量，柱体消化而产生体积膨胀1-2倍，促进周围土体的固结。
拌入石灰后软土物理*能起了变化，加灰后软土液*指数随含水量增加呈线*递减，含水量小于50%的土加灰后，
液*指数从原来流态进入半固态或固态，在稳定压力下压缩量随石灰粉含量增加而递减，压缩量减小达1/3，提高石灰柱体的强度。
拌入石灰后增加软黏土的渗透*，石灰柱在不同类型软土中起到排水作用。
2.粉体搅拌法工艺要求
（1）略
（2）略
（3）室内试验：在现场取回土样与加固料均匀搅拌后制备灰土试件，具体按下面原则选择：1）当含水量为天然地基土含水量，养护龄期为7天，28天和90天。
2）当含水量高于天然地基土含水量，含灰量可取10-15%。
3）当含水量低于天然地基土含水量，含灰量可取6-10%。
3.粉体喷射搅拌法施工工艺
粉体喷射搅拌法是以机械强制搅拌土粉混合体，使灰土混合形成加固柱体。
4.粉体搅拌加固形成
（1）制成独立柱状
（2）连续搭接布置成壁状
（3）连续纵、横网向搭接成块状。
5.分体搅拌桩的排列和间距
（1）根据结构要求的承载力，初步选定间距，从而定出加固范围内搅拌桩的数量以及每平方米内搅拌桩所占的面积。
（2）搅拌桩的排列一般呈等边三角形，也可四方形布置，桩径为0.5-1.5m，桩距约
1m。
6.粉体搅拌法施工顺序
（1）桩体对位
（2）下钻
（3）钻进
（4）提升
（5）提升结束
（三）质量标准
1.保证项目
使用材料的各种指标，包括含灰量、灰液*指数和外加剂品种掺量，必须符合设计要求。
检验方法：材料出厂证明、合格证、试验报告及施工日志。
2.基本项目
（1）桩径、深度及灰土质量，必须符合设计要求。
检验方法：一般成桩后开挖桩体，测量桩身直径、桩体连续均匀程度，要求黏结牢固，无孔洞、不松散、无裂隙、桩质坚硬、灰体强度高。
在开挖出来的桩体中切取100×100×100MM立方体，在正常养护下进行强度、压缩试验。
（2）经养护后进行载荷试验，试验桩体强度，要符合设计要求。
检验方法：采用十字型钢排架、钢筋砼地锚，用千斤顶加载或用重物加载法。
3.允许偏差
检查数量：桩数5%
项目允许偏差（mm）检验方法桩位中心位置10 拉线及尺量检查凿出浮浆后桩顶标高桩（墙）体垂直度1H/100 吊线检查。
