晶体二极管教学设计

2024年晶体二极管伏安特性曲线学习教案一、教学目标1.理解晶体二极管的基本结构和工作原理。

2.掌握晶体二极管的伏安特性曲线及其应用。

3.培养学生动手实验、观察分析数据的能力。

二、教学内容1.晶体二极管的基本结构和工作原理。

2.晶体二极管的伏安特性曲线。

3.晶体二极管伏安特性曲线的测量方法。

三、教学重点与难点1.教学重点：晶体二极管的工作原理和伏安特性曲线。

2.教学难点：晶体二极管伏安特性曲线的测量方法。

四、教学过程第一课时一、导入1.引导学生回顾半导体器件的基本概念，如半导体、PN结等。

2.提问：同学们，我们在之前的学习中了解了半导体的基本性质，那么什么是晶体二极管呢？它有什么特点？二、讲授1.讲解晶体二极管的基本结构和工作原理。

2.通过实物模型和动画演示，帮助学生理解晶体二极管的工作原理。

3.引导学生思考：晶体二极管在实际应用中有什么作用？第二课时一、探究1.引导学生进行实验，测量晶体二极管的伏安特性曲线。

2.学生分组进行实验，观察并记录实验数据。

3.教师巡回指导，解答学生疑问。

二、分析1.教师引导学生分析实验数据，绘制晶体二极管的伏安特性曲线。

2.学生展示实验成果，进行讨论交流。

第三课时一、应用1.讲解晶体二极管伏安特性曲线在实际应用中的意义。

2.举例说明晶体二极管伏安特性曲线在电路设计中的应用。

3.学生设计简单的电路，运用晶体二极管的伏安特性曲线。

二、巩固1.学生完成课后作业，巩固晶体二极管伏安特性曲线的知识。

2.教师批改作业，了解学生掌握情况。

第四课时2.学生分享学习心得，交流学习经验。

二、拓展1.介绍晶体二极管的其他特性，如温度特性、频率特性等。

2.引导学生思考：如何提高晶体二极管的性能？三、作业1.完成课后练习，巩固晶体二极管伏安特性曲线的知识。

2.查阅资料，了解晶体二极管在现实生活中的应用。

五、教学评价1.课后对学生进行问卷调查，了解学生对晶体二极管伏安特性曲线的掌握情况。

2.课堂表现评价：观察学生在实验、讨论、分享等环节的表现，评价学生的合作能力、探究能力和创新能力。

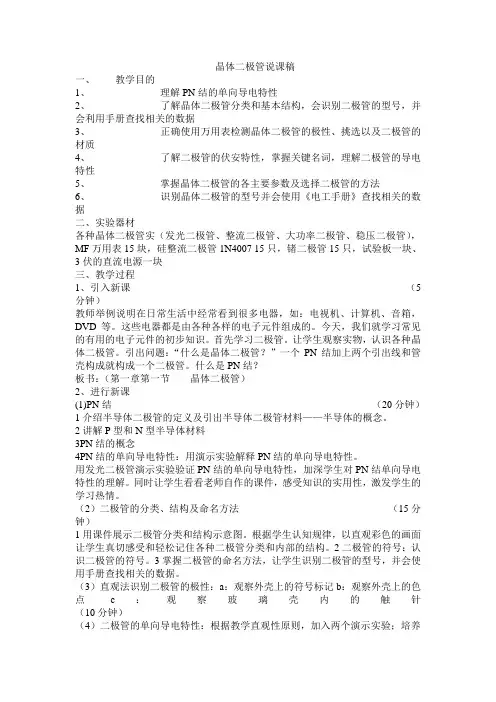

晶体二极管说课稿一、教学目的1、理解PN结的单向导电特性2、了解晶体二极管分类和基本结构，会识别二极管的型号，并会利用手册查找相关的数据3、正确使用万用表检测晶体二极管的极性、挑选以及二极管的材质4、了解二极管的伏安特性，掌握关键名词，理解二极管的导电特性5、掌握晶体二极管的各主要参数及选择二极管的方法6、识别晶体二极管的型号并会使用《电工手册》查找相关的数据二、实验器材各种晶体二极管实（发光二极管、整流二极管、大功率二极管、稳压二极管），MF万用表15块，硅整流二极管1N4007 15只，锗二极管15只，试验板一块、3伏的直流电源一块三、教学过程1、引入新课（5分钟）教师举例说明在日常生活中经常看到很多电器，如：电视机、计算机、音箱，DVD等。

这些电器都是由各种各样的电子元件组成的。

今天，我们就学习常见的有用的电子元件的初步知识。

首先学习二极管。

让学生观察实物，认识各种晶体二极管。

引出问题：“什么是晶体二极管？”一个PN结加上两个引出线和管壳构成就构成一个二极管。

什么是PN结？板书：（第一章第一节晶体二极管）2、进行新课(1)PN结（20分钟）1介绍半导体二极管的定义及引出半导体二极管材料——半导体的概念。

2讲解P型和N型半导体材料3PN结的概念4PN结的单向导电特性：用演示实验解释PN结的单向导电特性。

用发光二极管演示实验验证PN结的单向导电特性，加深学生对PN结单向导电特性的理解。

同时让学生看看老师自作的课件，感受知识的实用性，激发学生的学习热情。

（2）二极管的分类、结构及命名方法（15分钟）1用课件展示二极管分类和结构示意图。

根据学生认知规律，以直观彩色的画面让学生真切感受和轻松记住各种二极管分类和内部的结构。

2二极管的符号：认识二极管的符号。

3掌握二极管的命名方法，让学生识别二极管的型号，并会使用手册查找相关的数据。

（3）直观法识别二极管的极性：a：观察外壳上的符号标记b：观察外壳上的色点c：观察玻璃壳内的触针（10分钟）（4）二极管的单向导电特性：根据教学直观性原则，加入两个演示实验；培养学生实际技能和调动学习兴趣，加入两个操作训练。

授课主要内容或板书设计课堂教学安排教学过程主要教学内容及步骤一、晶体二极管1、几个基本概念（1）什么叫半导体？（2）有哪两种杂质半导体？（3）在半导体中有哪两种导电的物质？（4）P型半导体和N型半导体中多数载流子分别是什么？（5）什么叫PN结？将 P 型半导体和 N 型半导体使用特殊工艺连在一起，则二者之间的特殊导电薄层叫作 PN 结。

2、PN结的特性（就是二极管的特性）PN 结具有单向导电特性：P 区接电源正极，N 区接电源负极，PN 结导通，有电流通过；P 区接电源负极，N 区接电源正极，PN 结截止，没有电流通过也就是说：（1)正极电位＞负极电位，二极管导通；(2)正极电位＜负极电位，二极管截止。

即二极管正偏导通，反偏截止。

这一导电特性称为二极管的单向导电性。

[例 1.1.1] 图 1.1.1 所示电路中，当开关 S 闭合后，、两个指示灯，哪一个可能发光？图1.1.1[例1.1.1]电路图解：由电路图可知，开关 S 闭合后，只有二极管正极电位高于负极电位，即处于正向导通状态，所以指示灯发光。

3、二极管的伏安特性（1）．正向特性【1】正向电压小于门坎电压时，二极管V截止，正向电流；其中，门坎电压（截止电压）【2】正向电压时，二极管 V 导通，正向电流从零随端电压增加，开始增加较为缓慢，以后急剧增大。

此时二极管 V 两端电压基本恒定：特点：正偏时电阻小，具有非线性。

（2）．反向特性【1】反向电压小于某一电压值时，反向电流很小，且近似为常数，其值称为反向饱和电流。

【2】反相电压大于时，I R剧增，此现象称为反向电击穿。

对应的电压值称为反向击穿电压。

特点：反偏时电阻大，并存在电击穿现象。

4、二极管的测量（a）正向电阻很小（约在几百欧到几千欧）（b）测出反向电阻大（大于几百千欧）若两次测得的阻值都很小，表明管子内部已经短路，若两次测得的阻值都很大，则管子内部已经断路。

课堂练习：1、如把一发光二极管直接接到1.5V的电源上会出现什么现象？讨论：如加的是反向电压，不亮如加的是正向电压，闪一下就会歇灭，为什么？2 当晶体二极管的 PN 结导通后，则参加导电的是（）。

晶体二极管的特性与检测教案一、教学内容本节课选自《电子技术基础》第四章第二节，主要详细讲解晶体二极管的特性、工作原理及其检测方法。

具体内容包括晶体二极管的伏安特性、单向导电性、反向饱和电流、击穿电压等关键参数，以及二极管的主要类型和在实际电路中的应用。

二、教学目标1. 理解并掌握晶体二极管的伏安特性，能解释其单向导电性原理。

2. 学会检测晶体二极管的方法，并能正确使用测试仪器。

3. 能够分析晶体二极管在实际电路中的作用及其影响。

三、教学难点与重点教学难点：晶体二极管伏安特性的理解，检测方法的实际操作。

教学重点：晶体二极管单向导电性的原理，检测方法的掌握。

四、教具与学具准备1. 教具：电子示教板、晶体二极管、可变电源、万用表、多媒体设备。

2. 学具：每组学生配备一套晶体二极管、万用表、实验电路板。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示日常生活中的二极管应用实例，如LED灯、整流电路等，引发学生对晶体二极管的好奇心和探究欲望。

2. 理论讲解（15分钟）介绍晶体二极管的结构、类型及伏安特性，强调其单向导电性原理。

3. 例题讲解（10分钟）通过具体电路图，分析晶体二极管在不同连接方式下的工作状态。

4. 随堂练习（10分钟）发放实验电路板，让学生自行搭建并测试晶体二极管单向导电性。

5. 检测方法教学（10分钟）演示如何使用万用表检测晶体二极管，并指导学生进行实际操作。

6. 互动问答（5分钟）解答学生在实验过程中遇到的问题，巩固所学知识。

六、板书设计1. 晶体二极管的结构与类型2. 晶体二极管的伏安特性3. 单向导电性原理4. 晶体二极管的检测方法七、作业设计1. 作业题目：（1）简述晶体二极管单向导电性的原理。

（2）绘制并分析晶体二极管在正向和反向偏置下的伏安特性曲线。

（3）说明如何使用万用表检测晶体二极管。

2. 答案：（1）晶体二极管单向导电性原理：P型半导体与N型半导体接触形成PN结，当正向偏置时，PN结变窄，导电性能增强；当反向偏置时，PN结变宽，导电性能减弱。

晶体二极管说课稿一、引言晶体二极管是一种常用的电子元件，广泛应用于电子电路中。

本次说课将介绍晶体二极管的基本原理、特性及其在电路中的应用。

二、教学目标1. 理解晶体二极管的基本结构和工作原理；2. 掌握晶体二极管的特性参数，如正向电压降、反向电流等；3. 了解晶体二极管在电路中的应用，如整流、调制、开关等。

三、教学重点和难点1. 教学重点：晶体二极管的基本原理和特性参数；2. 教学难点：晶体二极管在电路中的应用。

四、教学内容和方法1. 晶体二极管的基本原理晶体二极管是由P型半导体和N型半导体材料组成的。

通过P-N结的形成，使得晶体二极管在正向偏置时能够导电，而在反向偏置时则具有截止作用。

通过示意图和动画演示，让学生理解晶体二极管的基本结构和工作原理。

2. 晶体二极管的特性参数介绍晶体二极管的特性参数，如正向电压降、反向电流等。

通过实验演示，让学生观察晶体二极管在不同电压和电流下的特性曲线，帮助学生理解这些参数的意义和作用。

3. 晶体二极管在电路中的应用介绍晶体二极管在电路中的常见应用，如整流、调制、开关等。

通过实例分析和电路图示，让学生了解晶体二极管在这些应用中的工作原理和作用。

五、教学过程1. 导入环节通过提问和引入实际应用场景，激发学生的兴趣，引起他们对晶体二极管的注意。

2. 理论讲解详细介绍晶体二极管的基本原理和特性参数，并通过示意图和动画演示，让学生形象地理解晶体二极管的工作原理。

3. 实验演示进行实验演示，让学生观察晶体二极管在不同电压和电流下的特性曲线，并解释这些特性参数的意义和作用。

4. 应用分析通过实例分析和电路图示，让学生了解晶体二极管在电路中的常见应用，如整流、调制、开关等，以及其工作原理和作用。

5. 总结与提问对本节课的内容进行总结，并提出相关问题，帮助学生巩固所学知识。

六、教学资源和评价1. 教学资源：电子教案、多媒体课件、示意图、动画演示、实验设备等。

2. 教学评价：通过课堂讨论、实验结果分析和小测验等方式，对学生的学习情况进行评价。

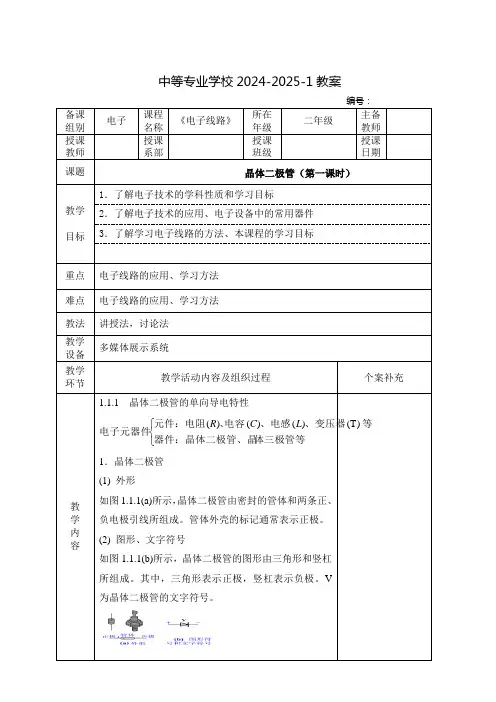

中等专业学校2024-2025-1教案编号：备课组别电子课程名称《电子线路》所在年级二年级主备教师授课教师授课系部授课班级授课日期课题晶体二极管（第一课时）教学目标1．了解电子技术的学科性质和学习目标2．了解电子技术的应用、电子设备中的常用器件3．了解学习电子线路的方法、本课程的学习目标重点电子线路的应用、学习方法难点电子线路的应用、学习方法教法讲授法，讨论法教学设备多媒体展示系统教学环节教学活动内容及组织过程个案补充教学内容1.1.1 晶体二极管的单向导电特性⎩⎨⎧体三极管等器件：晶体二极管、晶等、变压器、电感电容、元件：电阻电子元器件T)()()()(LCR1．晶体二极管(1) 外形如图1.1.1(a)所示，晶体二极管由密封的管体和两条正、负电极引线所组成。

管体外壳的标记通常表示正极。

(2) 图形、文字符号如图1.1.1(b)所示，晶体二极管的图形由三角形和竖杠所组成。

其中，三角形表示正极，竖杠表示负极。

V为晶体二极管的文字符号。

教学内容2．晶体二极管的单向导电性动画晶体二极管的单向导电性(1) 正极电位＞负极电位，二极管导通；(2) 正极电位＜负极电位，二极管截止。

即二极管正偏导通，反偏截止。

这一导电特性称为二极管的单向导电性。

[例1.1.1] 图1.1.3所示电路中，当开关S闭合后，H1、H2两个指示灯，哪一个可能发光？解由电路图可知，开关S闭合后，只有二极管V1正极电位高于负极电位，即处于正向导通状态，所以H1指示灯发光。

图1.1.3 [例1.1.1]电路图1.1.2 PN结二极管由半导体材料制成。

动画PN结1．半导体导电能力介于导体与绝缘体之间的一种物质。

如硅(Si)或锗(Ge)半导体。

半导体中，能够运载电荷的的粒子有两种：—载流子—均可运载电荷量的正电空穴：带与自由电子等自由电子：带负电⎭⎬⎫⎩⎨⎧载流子：在电场的作用下定向移动的自由电子和空穴，统称载流子。

如图1.1.4所示。

教学内容图1.1.4半导体的两种载流子2．本征半导体不加杂质的纯净半导体晶体。

电工电子技术晶体二极管教案教案：电工电子技术晶体二极管教学内容：本节课的教学内容主要来自于《电工电子技术》教材的第四章，重点讲解晶体二极管的结构、特性及应用。

具体内容包括：1. 晶体二极管的结构：PN结、半导体材料、二极管的引脚识别等；2. 晶体二极管的特性：正向特性、反向特性、正向电压、反向电压等；3. 晶体二极管的应用：整流、滤波、稳压等。

教学目标：1. 学生能够理解晶体二极管的结构和特性，掌握其基本工作原理；2. 学生能够分析晶体二极管在不同电压下的工作状态，并能够应用晶体二极管进行简单的电路设计；3. 学生能够通过实践操作，提高动手能力和问题解决能力。

教学难点与重点：重点：晶体二极管的结构、特性及应用；难点：晶体二极管的正向特性和反向特性，以及在不同电路中的作用。

教具与学具准备：教具：黑板、粉笔、多媒体教学设备；学具：教材、笔记本、实验器材（晶体二极管、电阻、灯泡等）。

教学过程：1. 引入：通过讲解实际电路中晶体二极管的应用，引起学生对晶体二极管的兴趣；2. 讲解：详细讲解晶体二极管的结构、特性及应用，结合教材中的图示和实例进行讲解；3. 演示：通过实验器材，现场演示晶体二极管的导通和截止状态，让学生直观地理解晶体二极管的特性；4. 练习：让学生结合教材中的例题，分析晶体二极管在不同电路中的作用；5. 讨论：组织学生进行小组讨论，分享各自的学习心得和疑问；7. 作业：布置相关的练习题，巩固所学知识。

板书设计：1. 晶体二极管的结构；2. 晶体二极管的特性；3. 晶体二极管的应用。

作业设计：1. 请简要描述晶体二极管的结构和特性；3. 请设计一个利用晶体二极管进行整流的电路。

课后反思及拓展延伸：本节课通过讲解和实验，让学生了解了晶体二极管的结构和特性，掌握了晶体二极管的基本应用。

在教学过程中，学生积极参与，课堂气氛良好。

但在作业布置方面，可以进一步加强练习，让学生更好地巩固所学知识。

拓展延伸：学生可以进一步学习晶体二极管的其他应用，如开关、稳压等，并通过实践操作，提高自己的电工电子技术水平。

电工电子技术晶体二极管教案一、教学内容本节课选自《电工电子技术》教材第四章第二节，详细内容为晶体二极管的基本原理、性质、主要参数以及应用。

重点介绍晶体二极管的结构、工作原理、单向导电特性以及其在电路中的应用。

二、教学目标1. 理解晶体二极管的基本原理，掌握其性质和主要参数。

2. 学会分析晶体二极管在电路中的作用，并能正确选择和使用。

3. 培养学生的实验操作能力和动手能力，提高学生解决实际问题的能力。

三、教学难点与重点教学难点：晶体二极管的工作原理和单向导电特性。

教学重点：晶体二极管的应用及电路分析。

四、教具与学具准备1. 教具：多媒体课件、实验演示装置、晶体二极管样品。

2. 学具：实验箱、晶体二极管、电阻、电容、直流电源等。

五、教学过程1. 实践情景引入：通过展示发光二极管、整流器等实际应用，引导学生了解晶体二极管在实际电路中的作用。

2. 理论讲解：a. 晶体二极管的结构与原理。

b. 晶体二极管的单向导电特性。

c. 晶体二极管的主要参数。

3. 例题讲解：分析一个简单的晶体二极管电路，让学生理解其工作原理。

4. 随堂练习：设计一个晶体二极管整流电路，并进行分析。

5. 实验操作：a. 观察晶体二极管单向导电特性。

b. 制作一个简单的晶体二极管整流电路，并测试。

六、板书设计1. 晶体二极管的结构与原理2. 单向导电特性3. 主要参数4. 应用实例七、作业设计1. 作业题目：设计一个晶体二极管电路，实现直流电源的整流。

2. 答案：电路图及整流原理分析。

八、课后反思及拓展延伸1. 反思：本节课学生掌握晶体二极管的基本原理和应用情况，但对实验操作部分还需加强指导。

2. 拓展延伸：引导学生了解其他类型的二极管，如光敏二极管、稳压二极管等，以及它们在实际电路中的应用。

重点和难点解析1. 晶体二极管的工作原理和单向导电特性。

2. 晶体二极管的应用及电路分析。

3. 实验操作部分的指导。

一、晶体二极管的工作原理和单向导电特性晶体二极管是一种半导体器件，其内部由P型半导体和N型半导体组成。

晶体二极管的特性与检测教案一、教学内容本节课的教学内容来自于《电子技术》教材的第四章第一节，主要内容包括晶体二极管的结构、类型、符号及其特性。

其中，晶体二极管的特性又包括正向特性、反向特性和温度特性。

二、教学目标1. 让学生了解晶体二极管的结构、类型和符号，认识其基本的特性。

2. 培养学生运用电子仪器进行实验的能力，提高其动手操作技能。

3. 引导学生通过观察实验现象，分析问题，培养其逻辑思维能力。

三、教学难点与重点重点：晶体二极管的结构、类型、符号及其特性。

难点：晶体二极管的正向特性和反向特性。

四、教具与学具准备教具：多媒体教学设备、晶体二极管实验仪、示波器、万用表等。

学具：实验报告册、实验指导书、笔记本等。

五、教学过程1. 实践情景引入：通过展示晶体二极管在实际电路中的应用，引发学生对晶体二极管的好奇心，激发学习兴趣。

2. 知识讲解：介绍晶体二极管的结构、类型、符号及其特性，重点讲解正向特性和反向特性。

3. 实验演示：利用晶体二极管实验仪，进行正向和反向特性实验，让学生观察实验现象，理解晶体二极管的特性。

4. 随堂练习：让学生运用所学知识，分析实验数据，巩固所学内容。

5. 知识拓展：介绍晶体二极管的其他特性，如温度特性和伏安特性。

六、板书设计板书内容主要包括晶体二极管的结构、类型、符号及其特性，重点突出正向特性和反向特性。

七、作业设计1. 请简述晶体二极管的结构、类型和符号。

2. 请画出晶体二极管的正向和反向特性曲线。

八、课后反思及拓展延伸课后反思：本节课通过实践情景引入，让学生对晶体二极管产生了浓厚的兴趣。

在教学过程中，注重知识讲解与实验演示相结合，使学生更好地理解晶体二极管的特性。

在作业设计上，注重培养学生的动手操作能力和分析问题的能力。

但仍有部分学生在理解晶体二极管的特性上存在困难，需要在今后的教学中加强引导。

拓展延伸：晶体二极管在电子技术中的应用，如整流电路、稳压电路等。

引导学生深入了解晶体二极管在其他领域的应用，拓宽其知识面。

2024年晶体二极管的特性与检测教案一、教学目标1.理解晶体二极管的基本结构、原理及其特性。

2.学会使用万用表检测晶体二极管的性能。

3.掌握晶体二极管在实际电路中的应用。

二、教学内容1.晶体二极管的基本结构、原理及其特性。

2.晶体二极管的检测方法。

3.晶体二极管的应用实例。

三、教学重点与难点1.教学重点：晶体二极管的基本结构、原理及其特性，晶体二极管的检测方法。

2.教学难点：晶体二极管的工作原理，万用表检测晶体二极管的方法。

四、教学过程1.导入新课回顾半导体器件的基本概念，引导学生思考晶体二极管的特点。

2.讲解晶体二极管的基本结构、原理及其特性通过图片展示晶体二极管的结构，讲解PN结的形成过程。

介绍晶体二极管的工作原理，包括正向导通和反向截止。

分析晶体二极管的伏安特性曲线，解释死区电压、正向电压、反向饱和电流等概念。

3.晶体二极管的检测方法演示使用万用表检测晶体二极管的方法，包括测量正反向电阻。

分析检测过程中可能出现的异常情况，如短路、开路等。

讲解如何根据检测结果判断晶体二极管的好坏。

4.晶体二极管的应用实例分析晶体二极管在整流、稳压、开关等电路中的应用。

举例讲解晶体二极管在现实生活中的应用，如LED灯、太阳能电池等。

5.课堂小结提问学生，巩固所学知识。

6.作业布置请学生课后查阅资料，了解晶体二极管的其他应用领域。

完成课后练习题，加深对晶体二极管的理解。

五、教学反思本节课通过讲解晶体二极管的基本结构、原理及其特性，让学生掌握了晶体二极管的基本知识。

在教学过程中，注重理论与实践相结合，通过演示实验和实例分析，使学生更好地理解晶体二极管的工作原理和应用。

课堂气氛活跃，学生参与度高，教学效果良好。

在今后的教学中，可以进一步优化教学内容，增加互动环节，提高学生的学习兴趣。

同时，加强对学生的个别辅导，关注学生的个体差异，使每个学生都能掌握晶体二极管的基本知识。

重难点补充：1.讲解晶体二极管的基本结构、原理及其特性教师展示晶体二极管模型，并提问：“同学们，你们知道晶体二极管是由什么构成的吗？”学生回答后，教师进一步解释：“晶体二极管由一个P型半导体和一个N型半导体组成，它们之间的接触区域称为PN结。

电工电子技术晶体二极管教案一、教学内容本节课选自《电工电子技术》教材第三章第二节，详细内容为晶体二极管的原理、特性、主要参数及其应用。

二、教学目标1. 让学生掌握晶体二极管的基本原理和特性。

2. 使学生了解晶体二极管的主要参数，并能运用这些参数进行电路分析。

3. 培养学生运用晶体二极管解决实际问题的能力。

三、教学难点与重点重点：晶体二极管的原理、特性、主要参数。

难点：晶体二极管的应用及电路分析。

四、教具与学具准备1. 教具：晶体二极管实物、示波器、信号发生器、万用表等。

2. 学具：教材、笔记本、铅笔、万用表等。

五、教学过程1. 实践情景引入：展示一个简单的晶体二极管电路，让学生观察电路现象，引发兴趣。

2. 理论讲解：a. 晶体二极管的基本原理b. 晶体二极管的特性c. 晶体二极管的主要参数3. 例题讲解：分析一个含晶体二极管的实际电路，讲解电路分析方法。

4. 随堂练习：让学生分析另一个含晶体二极管的电路，巩固所学知识。

六、板书设计1. 晶体二极管基本原理2. 晶体二极管特性3. 晶体二极管主要参数4. 晶体二极管应用实例七、作业设计1. 作业题目：a. 解释晶体二极管的工作原理。

b. 列出晶体二极管的主要参数，并说明其意义。

+5V R1 VD R2 GND其中：R1=2kΩ，R2=4kΩ。

d. 简述晶体二极管在电路中的应用。

2. 答案：a. 晶体二极管工作原理：略。

b. 晶体二极管主要参数：正反向电阻、反向击穿电压、正向电流等。

c. 晶体二极管VD的电流：ID=5V/(2kΩ+4kΩ)=0.5mA。

晶体二极管VD的电压：VD=ID×2kΩ=1V。

d. 晶体二极管应用：整流、调制、开关等。

八、课后反思及拓展延伸本节课通过实践情景引入、理论讲解、例题讲解、随堂练习等环节，使学生掌握了晶体二极管的基本原理、特性和应用。

课后可让学生了解其他类型的二极管，如稳压二极管、发光二极管等，拓展知识面。

二极管教案（5篇）第一篇：二极管教案教师班级日期课时 1课时课型新课地点教学楼204室科目电工电子技术与技能课题二极管教学目标一、知识目标1.了解二极管的结构、符号2.掌握二极管的特性3.掌握用数字万用表测量二极管的方法二、能力目标1.能够认识二极管，由外观判断极性2.学会用面包板搭接一般电路3.掌握二极管的导电特性4.掌握万用表的使用，判断二极管好坏和极性的方法三、情感态度与价值观通过观看图片、动手做实验，激发学生对学习二极管的求知欲，进而增进学生学习电工电子课程的兴趣。

教学重点1.二极管的结构、符号2.二极管的特性3.万用表测量二极管的方法教学难点1.学生自主发现二极管的单向导电性2.数字万用表判断二极管好坏的方法教学方法讲授法、实验法教学准备多媒体、任务书小组分发实验器材实验器材：数字万用表、电池、面包板、多种类型二极管教学过程设计教学环节教师教学生学设计意图导入新课PPT上打出日常生活中身边二极管的图片，让学生观查，引入新题。

学生观看图片，与老师互动，发现身边中的二极管，提升学生学习兴趣。

用熟悉的生活实例导入新课，激发学生学习兴趣、求知欲。

二极管就在我们身边。

明确任务1.学习二极管的基本结构2.学习二极管的特性3.学习万用表测量二极管认真倾听，明确这节课所要学习的主要内容。

使学生知道这节课的主要内容是什么，重点掌握什么。

认识二极管结构1.首先通过PPT动画演示介绍什么是PN结，然后讲解PN结如何封装成二极管，最后指出PN结的重要性。

通过二级管用途的介绍，指出“二极管改变了世界”。

2.给出二极管的图形符号文字符号：VD3.通过PPT结合发给学生的二极管元件，学习如何从外观判断二极管的极性。

同时简单介绍下面三种二极管的用途。

整流VD负极：银色色环；稳压VD负极：黑色色环；发光VD负极：短引脚。

认真看、认真听，了解二极管是有极性的电子器件。

学生记忆，并在任务书上写下来，总结讨论记忆VD正负极的小技巧，在任务书中写下。

《晶体二极管》教案授课班级班授课时间年月日教学内容二极管的结构、符号及特性教学目标1、知识与技能目标：A、辨认实验室的常用二极管，B、会画普通二极管的图形、文字符号，判断二极管的正负极，C、能说出二极管的导电特性并判断简单电路中二极管的导通情况。

2、过程与方法目标：通过分组实验锻炼学生的电路拼搭能力，锻炼学生的观察，模仿、总结、表达能力。

3、情感、态度与价值观目标：让学生在大胆假设、小心求证的实验过程中体会到严谨、细致工作的重要性。

课的类型理实一体化的理论课教学方法教学做一体化教学、情境教学法、分组教学教学准备1.电子电路拼搭器件准备、学生任务书、二极管分发，课件播放2.组长课前辅导，主要介绍电子电路拼搭板的技巧指导，课堂任务安排3.课前5分钟用收音机收听节目。

教学重点学生会画二极管的图形符号、文字符号和学生会用导电特性。

教学难点学生应用二极管的导电特性判断简单电路中的二极管是否导通。

教学过程设计设计流程教学内容设计意图情境引入（3’）教学形式：视觉、听觉、触觉感受实物展示能让学生在视觉、听觉、触觉上得到真实感受，启发学生思考，提高学习兴趣。

1.教师展示收音机实物，收听节目，学生感受电波魅力。

2.教师提问：你知道最简单收音机（矿石机）的制作材料吗？学生思考。

3.教师简单介绍最简单收音机的材料，学生了解。

4教师指出学习对象——二极管，指出电子技术的发展离不开二极管，二极管改变世界，学生引发思考“二极管有这么重要吗？”。

“触”二极管结构、符号（8’）教学形式：实物展示、口诀记忆采用实物、图形等直观教学手段能让学生对二极管的认识是具体的，采用口诀记忆方式让学生对二极管正负极的判断是简单的。

1、看一看:教师实物、图片展示实验室的常见二极管，并分发给每位学生二极管两个（整流二极管1N4007和检波二极管2AP9）并简单讲解二极管的结构，学生观察、比较二极管实物、听取教师介绍。

2、画一画：学习二极管的电路符号和文字符号，教师在黑板上、学生在任务书上绘制二极管符号。

晶体二极管说课稿一、引言晶体二极管（Diode）作为一种常见的电子元件，在电子领域具有广泛的应用。

本次说课将围绕晶体二极管的基本原理、特性以及应用展开，旨在帮助学生全面了解晶体二极管的工作原理和实际应用。

二、教学目标1. 知识目标：学习晶体二极管的基本结构和工作原理；掌握晶体二极管的特性参数；了解晶体二极管的常见应用场景。

2. 能力目标：能够分析晶体二极管的电流电压特性曲线；能够解释晶体二极管在电路中的作用；能够运用晶体二极管解决简单电路问题。

三、教学重点与难点1. 教学重点：晶体二极管的基本结构和工作原理；晶体二极管的特性参数。

2. 教学难点：晶体二极管的特性参数的理解和应用。

四、教学过程1. 导入（10分钟）通过展示一些现实生活中使用晶体二极管的场景，如电视遥控器、LED灯等，引起学生对晶体二极管的兴趣，并提出问题：“你们知道晶体二极管是如何工作的吗？”2. 知识讲解（30分钟）2.1 晶体二极管的基本结构- 展示晶体二极管的实物，并介绍其基本结构：由P型半导体和N型半导体组成的二极管结构。

- 解释P型半导体和N型半导体的特点和区别。

- 引导学生理解PN结的形成和作用。

2.2 晶体二极管的工作原理- 通过示意图和动画演示，详细讲解晶体二极管的工作原理：正向偏置和反向偏置。

- 解释正向偏置时PN结的导通原理，以及反向偏置时PN结的截止原理。

- 引导学生理解晶体二极管的单向导电性质。

2.3 晶体二极管的特性参数- 介绍晶体二极管的特性参数：正向电压降、反向饱和电流、最大反向电压等。

- 解释这些特性参数对晶体二极管的工作状态和应用的影响。

3. 实例分析（20分钟）通过实际电路图的分析，引导学生运用晶体二极管解决电路问题，如整流、限流等。

4. 拓展应用（20分钟）介绍晶体二极管在实际应用中的广泛场景，如电源电路、信号调制、光电转换等。

5. 总结与展望（10分钟）回顾本节课所学内容，总结晶体二极管的基本原理、特性和应用。

教学设计(第01章02节）课题名称1,2半导体二极管的结构、符合、特性授课班级17级电1、2班课型理论课课时 2 授课时间2018.09教学内容描述1.复习半导体的基本知识2.识记晶体管的结构、分类、符号及主要注意参数3.理解识记晶体二极管的伏安特性、参数4.了解特殊二极管的工作原理及使用时注意事项、测试。

教学目标知识目标晶体管的结构、分类、符号晶体二极管的伏安特性及主要参数能力目标培养学生检测识别晶体二极管的结构、符号、参数、用途情感态度与价值观目标培养学生积极参与、主动互助合作的学习精神教学重难点重点晶体二极管的伏安特性难点特殊二极管的工作原理及使用时注意事项教学方法实例法、讲授法、演示法教学资源多媒体课件、教案、多媒体教室等资源教学组织教师启发提问、学生讨论、归纳总结教学过程教学环节教学内容知识点和技能点活动设计估用时间复习引入1.半导体基础知识2.PN结及其单向导电性PN结加正向电半导体特点：有体积小、质量轻、工作可靠、使用寿命长、耗电量小等。

把P型半导体和N型半导体用特殊的工艺使其结合在一起，就会在交界处形成教师提问：1.半导体的导电特性？热敏特性、光敏特性、掺杂特性2.什么是杂质半导体？有哪些？5分钟二、新课讲解压导通，加反向电压截止，这就是PN结的“单向导电性”一、半导体二极管1.二极管的结构、符号半导体二极管又叫晶体二极管，简称二极管，它的内部是由一个PN结构成，外部引出两个电极，从P区引出的电极为二极管的正极，又叫阳极；从N区引出的电极为二极管的负极，又叫阴极。

2.二极管分类二、二极管伏安特性用二极管两端的电压与通过二极管的电流之间的关系曲线，即二极管的一个特殊薄层，该薄层称为“PN结”。

二极管有一个PN结、两个电极，其主要特性是单向导电性。

文字符号用VD表示。

图形符号中箭头的方向表示二极管正向导通时电流的方向，正常工作时电流由正极流向负极。

（1）按材料不同分：硅材料二极管、锗材料二极管（2）按用途不同分：1.整流二极管，主要用于整流2.稳压二极管常用于直流电源3.常用二极管4.开关二极管，用于开关的二极管，常用于数字电路5.发光二极管，能发出可见光，常用于指示信号（PN结正偏导通）6.光电二极管，对光有敏感作用的二极管（PN结反偏截止）常用于可见光接收、红外光接收及光电转换的自动控制、报警、计数等设备。

一、学生应有基础知识1、该章节是《电子线路》的入门篇。

对学生而言是从现在开始学习电子技术知识，而电子技术的应用又渗透到日常生活的各个角落。

所以学生对学好电子技术应该是有兴趣的，关键是教师在一开始就要注意诱导、激发学生的这种兴趣。

举例要切合实际，与学生学过的电工基础知识能相互迁移。

2、学生应学过电工基础和物理学科中的相关知识。

二、学习目标1、会利用PN结的单向导电特性分析简单电路。

2、能从二极管的优要特性曲线上分析各段曲线的特点。

3、会判断二极管的优劣。

三、学习指导1、应掌握二极管单向导电外特性并把主要精力放在该特性的应用方面。

熟记正向导通压降值。

2、通过实验多动手来建立概念，激发兴趣。

四、学习过程1、学习基本概念。

①晶体二极管分正负极。

②当正极接电源高电位端，负极接电源低电位端的状态称正偏，反之称反偏。

当电压差大于0.3伏(主者材料)或0.7伏(硅材料)时,二极管即导通就是单向导电性。

③二极管的内部是一个具有单向导电性的PN结.(即P型半导体和N型半导体在硅或主者单晶基本上扩散而形成)。

④二极管的伏安特性分成三个区域。

即a.正向特性。

当偏压超过门坎电压，二极管即随正向电压的很小的变化而使电流急剧攀升。

b.中间状态。

当偏压低于门坎电压时，随偏压的变化，电流几乎不变。

而当反偏电压在开始阶段，反向电流也很少称反向饱和电流。

c.反向稳压特性。

当反向偏超过某一值时，会出现反向电流陡增而反向电压几乎不变的稳压特性，此称为反向击穿。

普通二极管反向击穿由于流动加速而造成内部温度升高使二极管损坏，若采用特殊工艺制成面结型二极管在反向击穿时不造成损坏即就成为稳压管，而反向偏压值就是其稳压值。

⑤二极管的判别。

根据二极管的单向导电性用万用表R*100或R*1K档测正反向电阻。

根据阻值大小来判别二极管的好坏。

这一定要自己动手，通过实验加以理解掌握。

⑥二极管的主要参数。

掌握I FM、V RM、I R三个主要参数的定义，并注意条件。

新课灯亮或不亮，说明电路导通或不通。

结论：有一类器件能单方向导电，这类器件是晶体二极管。

晶体二极管的单向导电性．符号：．文字：V．结论：．外加电压为正极高电位，负极低电位时二极管导通，正偏。

．外加电压为负极高电位，正极低电位时，二极管截止，反偏。

单向导电性：晶体二极管加一定正向电压时导通，加反向电压时截止。

结正向偏置时，电阻很小，导通。

结反向偏置时，电阻很大，截止。

．画一个可使灯发光的二极管电路。

．将以下器件串联，使二极管导通。

．画出图中的电流通路。

半导体材料：硅、锗→P型、N型→习题一、1-2、1-3、1-4；判断下图中二极管是否导通。

新课题来看，V是否能导通，需进一步研究二极管的伏安特性。

调节触头，使加于二极管两端的电压变化，观察毫安表的变化情况有以下结论：当正向电压较小时，正向电流极小，称为死区，死区电压：硅当正向电压大于死区电压时，电流随电压增大而急剧增大，二极管导通。

二极管导通后，两端电压基本稳定，一般硅为0.7 V，锗为当加反向电压时，二极管反向电阻很大，电流极小，此时电流为反向饱和电流。

当反向电压不超过反向击穿电压时，反向饱和电流几乎与反向电压无关。

当反向电流在反向电压增大到一定时突然增大，此时反向电压为反向击穿电压。

击穿：电击穿——可恢复；热击穿——不可恢复。

注意：二极管正向电流不能过大，为限制电流，应在二极管电路中加串联电阻起限）一次电阻较大（大于几百千欧），一次电阻较小（几百欧、几千欧））阻值小的，与黑笔相接的为二极管的正极。

二极管的分类、型号和参数）材料：硅二极管、锗二极管）结面积：点接触型、面接触型）用途：整流、稳压、发光、光电、变容）最大整流电流I FM：二极管允许通过的最大正向工作电流平均值。

最高反向工作电压V RM：二极管允许承受的反向工作电压峰值，V：规定的反向电压和环境温度下的二极管反向电流值。

管的单向导电性能越好。
