亚超声遥控开关电路

129瓷片的灵敏度越高。

若万用表指针静止不动，说明压电陶瓷片内部漏电或破损。

切记不可用湿手捏压电陶瓷片，测试时万用表不可用交流电压挡，否则观察不到指针摆动，且测试之前最好用R×10k 挡，测其绝缘电阻应为无穷大。

3．继电器的测量（1）认识继电器继电器是一种电子机械开关，它由漆包铜线在一个圆铁芯上绕几百圈至几千圈制成，当线圈中流过电流时，铁芯产生磁场，把铁芯上边的带有接触片的铁板吸住，使之断开第1个触点而接通第2个开关触点；当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯，恢复与第1个触点的接通。

因此，可以用很小的电流去控制其他电路的开关。

整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防止其触电氧化。

（2）检测继电器① 检测继电器磁场线圈用万用表电阻挡测量继电器磁场线圈，测量方法如图7-10所示。

电阻值如果为无穷大，则说明继电器已开路，不能使用。

② 通电检测法 用直流电源给继电器提供工作电压，观察触点的吸合情况，并用万用表检测触点间导通电阻，其值应该为0，否则继电器不能使用。

任务三 亚超声波遥控开关电路板的安装与调试1．亚超声波遥控开关电路板的安装（1）检测亚超声波遥控开关各元器件及部件① 检查电路板是否有破裂现象，检查覆铜是否有开裂现象。

② 检查套件的外壳是否有破损现象。

③ 用万用表分别检查各元器件是否损坏。

（2）焊接亚超声波遥控开关的元器件① 安装电阻、二极管，采用卧式安装方式，发光二极管先不要安装。

② 安装电容和电感器L 1，要注意电解电容C 2、C 3、C 4、C 5、C 6的极性。

③ 安装三极管VT 1～VT 2，注意不要将引脚焊错，不要用错导电类型。

④ 安装继电器，注意焊接时间要短，防止熔化塑料，使引脚脱落。

⑤ 安装电源插头和电源插座。

⑥ 把发光二极管插在电路板上，测试一下，待发光二极管放在合适的位置上后再焊接。

⑦ 焊接压电陶瓷片。

2．亚超声波遥控开关的调试图7-10 检测继电器磁场线圈电阻。

hkw—5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关电路原理及故障检修方法概述•HKW-5型亚超声波遥控开关是一种高科技自动化控制设备，广泛应用于各个领域。

本文将详细介绍其电路原理以及故障检修方法。

电路原理•HKW-5型亚超声波遥控开关的电路原理基本分为三个部分：发射器、接收器和控制单元。

1.发射器：发射器通过超声波传感器捕捉声波信号，并将其转化为电信号，然后经过调制电路进行调制，最终通过天线将信号传输给接收器。

2.接收器：接收器通过天线接收发射器传来的信号，并通过解调电路解调还原为原始的电信号。

3.控制单元：控制单元根据接收器解调得到的信号，进行相应的处理和判断，最终控制开关的操作。

故障检修方法•HKW-5型亚超声波遥控开关常见故障及其检修方法如下：1.无法发送信号：–检查发射器电池是否耗尽，若耗尽则更换电池。

–检查发射器天线是否接触良好，若松动则重新固定。

–检查发射器超声波传感器是否受到干扰，若受干扰则调整传感器位置。

2.无法接收信号：–检查接收器电源是否正常，若异常则修复电源问题。

–检查接收器天线是否接触良好，若松动则重新固定。

–检查接收器解调电路是否正常，若损坏则更换解调电路。

3.控制失效：–检查控制单元是否正常工作，若异常则修复或更换控制单元。

–检查开关本身是否存在问题，例如接线松动等，及时修复问题。

结论•HKW-5型亚超声波遥控开关的电路原理相对复杂，但通过以上故障检修方法，我们可以解决一些常见的问题。

希望本文对使用者能有所帮助，确保遥控开关的正常运行。

扩展故障检修方法除了常见故障之外，还有一些其他故障可能会影响HKW-5型亚超声波遥控开关的正常运行。

以下是一些扩展的故障检修方法：1.信号干扰：–检查周围环境是否存在其他电磁波干扰源，如电视、无线路由器等。

将它们远离遥控开关，或者使用屏蔽材料来减少干扰。

2.信号衰减：–检查发射器和接收器之间的距离是否过远，超出了其有效范围。

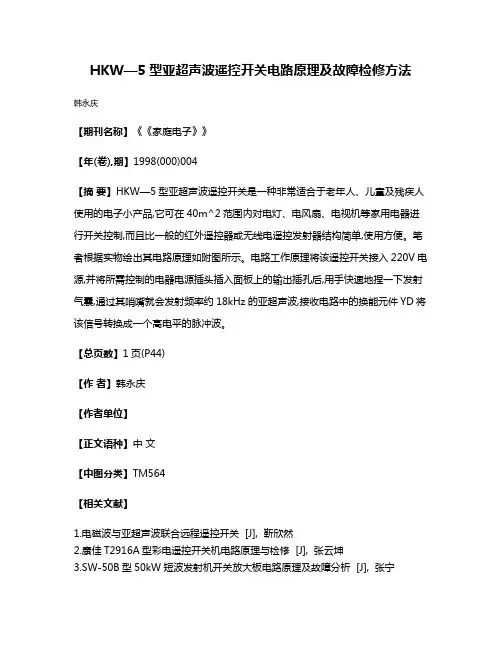

HKW—5型亚超声波遥控开关电路原理及故障检修方法韩永庆
【期刊名称】《《家庭电子》》
【年(卷),期】1998(000)004
【摘要】HKW—5型亚超声波遥控开关是一种非常适合于老年人、儿童及残疾人使用的电子小产品,它可在40m^2范围内对电灯、电风扇、电视机等家用电器进行开关控制,而且比一般的红外遥控器或无线电遥控发射器结构简单,使用方便。

笔者根据实物绘出其电路原理如附图所示。

电路工作原理将该遥控开关接入220V电源,并将所需控制的电器电源插头插入面板上的输出插孔后,用手快速地捏一下发射气囊,通过其哨嘴就会发射频率约18kHz的亚超声波,接收电路中的换能元件YD将该信号转换成一个高电平的脉冲波。

【总页数】1页(P44)
【作者】韩永庆
【作者单位】
【正文语种】中文
【中图分类】TM564
【相关文献】
1.电磁波与亚超声波联合远程遥控开关 [J], 靳欣然
2.康佳T2916A型彩电遥控开关机电路原理与检修 [J], 张云坤
3.SW-50B型50kW短波发射机开关放大板电路原理及故障分析 [J], 张宁
4.SW-50B型50kW短波发射机开关放大板电路原理及故障研究 [J], 彭晖
5.浅析SW-50B型50 kW短波发射机开关放大板电路原理及故障 [J], 安菲菲因版权原因，仅展示原文概要，查看原文内容请购买。

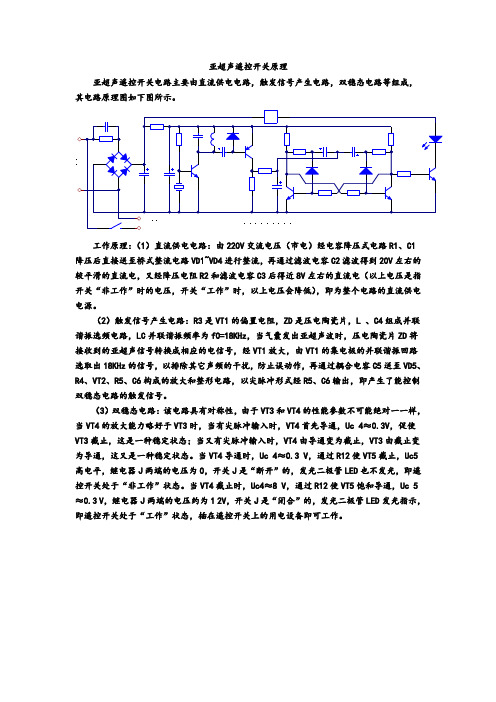

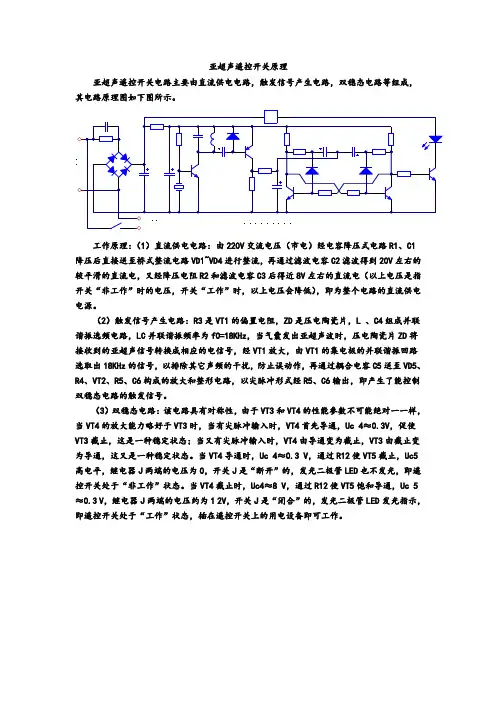

亚超声遥控开关原理亚超声遥控开关电路主要由直流供电电路，触发信号产生电路，双稳态电路等组成，其电路原理图如下图所示。

工作原理：（1）直流供电电路：由220V交流电压（市电）经电容降压式电路R1、C1降压后直接送至桥式整流电路VD1~VD4进行整流，再通过滤波电容C2滤波得到20V左右的较平滑的直流电，又经降压电阻R2和滤波电容C3后得近8V左右的直流电（以上电压是指开关“非工作”时的电压，开关“工作”时，以上电压会降低），即为整个电路的直流供电电源。

（2）触发信号产生电路：R3是VT1的偏置电阻，ZD是压电陶瓷片，L 、C4组成并联谐振选频电路，LC并联谐振频率为f0=18KHz，当气囊发出亚超声波时，压电陶瓷片ZD将接收到的亚超声信号转换成相应的电信号，经VT1放大，由VT1的集电极的并联谐振回路选取出18KHz的信号，以排除其它声频的干扰，防止误动作，再通过耦合电容C5送至VD5、R4、VT2、R5、C6构成的放大和整形电路，以尖脉冲形式经R5、C6输出，即产生了能控制双稳态电路的触发信号。

（3）双稳态电路：该电路具有对称性，由于VT3和VT4的性能参数不可能绝对一一样，当VT4的放大能力略好于VT3时，当有尖脉冲输入时，VT4首先导通，Uc 4≈0.3V，促使VT3截止，这是一种稳定状态；当又有尖脉冲输入时，VT4由导通变为截止，VT3由截止变为导通，这又是一种稳定状态。

当VT4导通时，Uc 4≈0.3 V，通过R12使VT5截止，Uc5高电平，继电器J两端的电压为0，开关J是“断开”的，发光二极管LED也不发光，即遥控开关处于“非工作”状态。

当VT4截止时，Uc4≈8 V，通过R12使VT5饱和导通，Uc 5≈0.3 V，继电器J两端的电压约为1 2V，开关J是“闭合”的，发光二极管LED发光指示，即遥控开关处于“工作”状态，插在遥控开关上的用电设备即可工作。

hkw-5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关是一种应用超声波技术的远距离无线控制开关，其原理基于超声波传感器和无线控制电路。

电路原理：HKW-5型亚超声波遥控开关由超声波传感器、控制电路、接收电路和继电器组成。

1.超声波传感器：超声波传感器用于接收发射器发出的超声波信号，并将信号转换为电信号传递给控制电路。

2.控制电路：控制电路通过电信号控制继电器的开关动作，从而控制被控制设备（如灯、电视等）的开关。

3.接收电路：接收电路接收发射器发出的无线信号，并将信号传递给控制电路。

4.继电器：继电器是一个电磁开关，其通过控制电路的电信号来控制开关状态。

工作原理：当使用者通过发射器发出遥控信号时，信号被接收器接收，并传递给控制电路。

控制电路将信号处理后控制继电器的动作，使其切换开关状态。

继电器的输出端与被控制设备相连，从而实现对设备的遥控开关操作。

故障检修方法：1.确认发射器与接收器之间的无线信号是否正常传输。

可以使用其他无线设备进行测试，或者将发射器和接收器的电池更换为新的。

2.检查超声波传感器是否正常工作。

可以使用万用表测量传感器的电阻值来进行检查。

如果电阻值超出正常范围，说明传感器可能需要更换。

3.检查控制电路是否正常。

可以使用万用表测量控制电路的电压和电流。

如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。

4.检查继电器是否正常工作。

可以使用万用表测量继电器的电阻值来进行检查。

如果电阻值超出正常范围，说明继电器可能需要更换。

5.检查接收电路是否正常。

可以使用万用表测量接收电路的电压和电流。

如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。

以上是HKW-5型亚超声波遥控开关电路原理及故障检修方法的简要介绍。

在实际应用中，还需要结合具体情况进行问题分析和解决。

如遇到复杂问题，建议寻求专业人士的帮助。

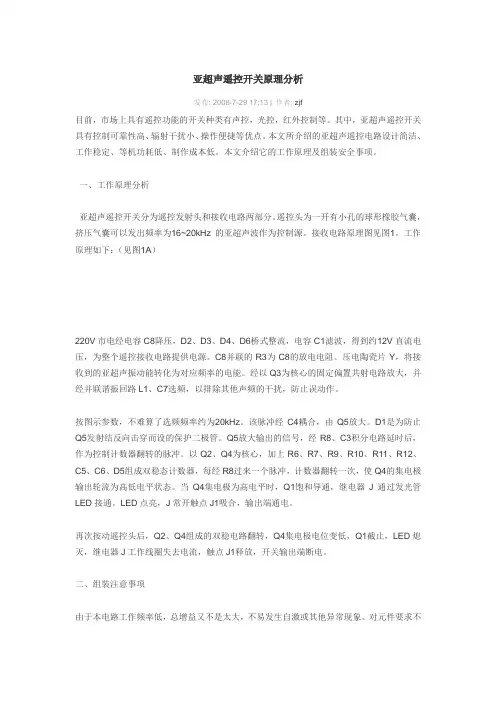

亚超声遥控开关原理分析发布: 2008-7-29 17:13 | 作者: zjf目前，市场上具有遥控功能的开关种类有声控，光控，红外控制等。

其中，亚超声遥控开关具有控制可靠性高、辐射干扰小、操作便捷等优点。

本文所介绍的亚超声遥控电路设计简洁、工作稳定、等机功耗低、制作成本低。

本文介绍它的工作原理及组装安全事项。

一、工作原理分析亚超声遥控开关分为遥控发射头和接收电路两部分。

遥控头为一开有小孔的球形橡胶气囊，挤压气囊可以发出频率为16~20kHz的亚超声波作为控制源。

接收电路原理图见图1。

工作原理如下：（见图1A）220V市电经电容C8降压，D2、D3、D4、D6桥式整流，电容C1滤波，得到约12V直流电压，为整个遥控接收电路提供电源。

C8并联的R3为C8的放电电阻。

压电陶瓷片Y，将接收到的亚超声振动能转化为对应频率的电能。

经以Q3为核心的固定偏置共射电路放大，并经并联谐振回路L1、C7选频，以排除其他声频的干扰，防止误动作。

按图示参数，不难算了选频频率约为20kHz。

该脉冲经C4耦合，由Q5放大。

D1是为防止Q5发射结反向击穿而设的保护二极管。

Q5放大输出的信号，经R8、C3积分电路延时后，作为控制计数器翻转的脉冲。

以Q2、Q4为核心，加上R6、R7、R9、R10、R11、R12、C5、C6、D5组成双稳态计数器，每经R8过来一个脉冲，计数器翻转一次，使Q4的集电极输出轮流为高低电平状态。

当Q4集电极为高电平时，Q1饱和导通，继电器J通过发光管LED接通。

LED点亮，J常开触点J1吸合，输出端通电。

再次按动遥控头后，Q2、Q4组成的双稳电路翻转，Q4集电极电位变低，Q1截止，LED熄灭，继电器J工作线圈失去电流，触点J1释放，开关输出端断电。

二、组装注意事项由于本电路工作频率低，总增益又不是太大，不易发生自激或其他异常现象。

对元件要求不高，比如二极管选用较为常见的1N4001，PNP三极管可以选用9012，NPN三极管可以选用9013等。

微功耗亚超声遥控照明灯电路工作原理
 微功耗亚超声遥控照明灯
 本文介绍的微功耗遥控照明灯是专为下肢瘫痪的残疾人设计的，其简单易制，成本低廉，灵敏度高且工作稳定。

该遥控灯的遥控信号发射器是一个体积小巧的橡胶气囊(电子市场有售)，不需电能，结实耐用。

晚上，残疾人只要捏一下平时放置于枕边的气囊，室内电灯便会自动点亮；若再捏之，灯即自动熄灭，使用很方便。

另外，由于在电路上采取了—系列的节电措施，在灯不亮时，该灯待机工作电流仅有180μA。

 一、电路工作原理
 该遥控灯由稳压、遥控信号接收和控制电路等组成，其电路原理如图1所示。

 图中，VD1、VT4及R10、C5组成高效微功耗稳压电路。

接通电源，220V交流电经VD1半波整流，R10降压限流，C5滤波及VT4 b-e结稳压后产生约7．5V的稳定直流电压供整个电路使用。

VT4在这里作微功耗稳压管。

亚超声遥控开关的设计目录一、绪论 (3)（一）超声波的发展及应用 (3)（二）亚超声遥控开关的起源及其国内外的发展 (3)二、亚超声遥控开关的方案实现 (4)三、硬件实现 (5)（一）亚超声发射器 (5)（二）亚超声接收放大器 (6)四、亚超声遥控开关的制作及调试 (7)（一）亚超声遥控开关的制作 (7)（二）亚超声遥控开关的调试 (8)谢辞 (9)参考文献 (10)附录 (11)亚超声遥控开关的设计摘要：亚超声遥控开关分为遥控发射头和接收电路两部分，亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成。

亚超声遥控开关是一种介于普通的声控制开关和超声遥控开关两者之间的声控制开关，亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，它采用的声控频率为18-20kHz，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，可靠性高、辐射干扰小、操作便捷，是一种经济、实用的声控制开关。

关键词：亚超声；微分电路；双稳触发The design of ultrasonic remote control switchAbstract: The sub-divided into ultrasonic remote control switch remote control transmitter and receiver circuits first of two parts, sub-sub-ultrasonic remote control switch circuit by the ultrasonic transmitter, Asia ultrasonic receiver amplifier, the channel decoder, bistable triggers, and relay driver ultrasonic remote control switch is a control switch between normal sound and ultrasonic remote control switch the sound between the two control switches, remote switching sub-ultrasound can be used in the staircase walkway lights, lamps, tape recorders, television sets and other household appliances equipment, It uses the voice frequency of 18-20kHz, and can be used as a low-cost piezoelectric ceramic transmitter and receiver of acoustic sensors, high reliability, radiation interference is small, easy to handle, is an economical, practical and sound control switch.Keywords: Asia ultrasound; differential circuit; bistable trigger一、绪论（一）超声波的发展及应用声源体发生振动会引起四周空气振荡，那种振荡方式就是声波。

亚超声遥控开关工作原理
亚超声遥控开关是一种利用超声波信号控制开关动作的设备。

它的工作原理如下：
1. 发射超声波信号：遥控器发射器发射超声波信号，通常频率在20 kHz至60 kHz之间。

超声波信号是无法听到的高频声波，能够在空气中传播。

2. 接收超声波信号：开关接收器（也称为遥控器接收器）接收到发射器发射的超声波信号。

接收器通常包括一个或多个超声传感器，用于捕捉超声波信号。

3. 信号处理：接收器将捕获到的超声波信号转化为电信号，并进行信号处理。

这一步骤通常包括滤波、放大和解调等过程，以确保接收到的信号准确可靠。

4. 解码控制信号：接收器将处理后的信号进行解码，将其转化为具体的控制信号。

这些控制信号包括开关的打开、关闭以及其他功能的操作指令。

5. 控制开关动作：接收器将解码后的控制信号传输给开关控制模块，控制开关的动作。

开关控制模块根据接收到的信号，控制相关的开关电路，实现开关的打开或关闭。

6. 反馈信号：开关控制模块根据开关的实际动作情况，向接收器发送反馈信号。

接收器接收到反馈信号后，可以对信号进行识别和处理，以便提供合适的用户反馈或其他操作。

通过以上的工作原理，亚超声遥控开关可以实现在较远距离上通过超声波信号控制开关的操作。

它具有不受遮挡、远距离作用、抗干扰能力强等优点，在实际应用中被广泛使用于各种电器设备的遥控操作。
