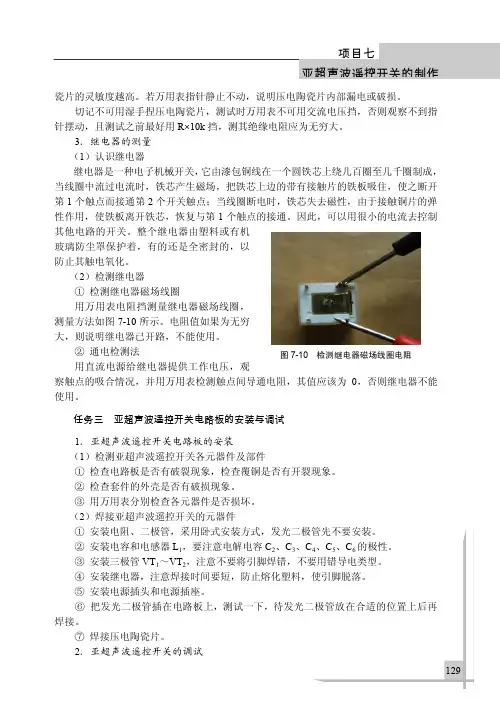

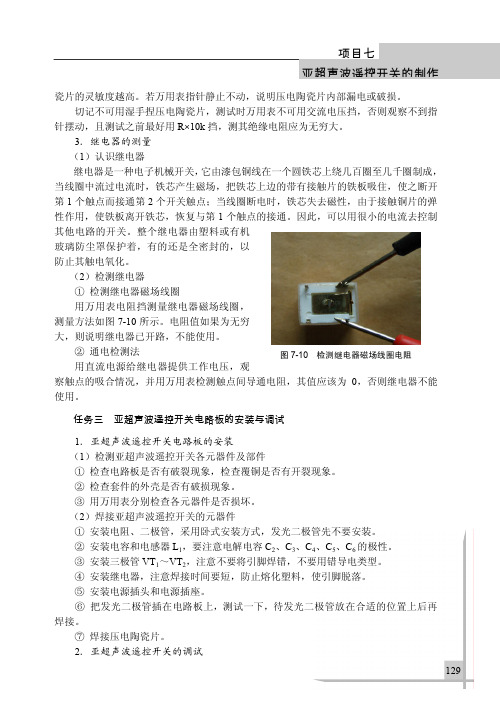

129瓷片的灵敏度越高。
若万用表指针静止不动，说明压电陶瓷片内部漏电或破损。
切记不可用湿手捏压电陶瓷片，测试时万用表不可用交流电压挡，否则观察不到指针摆动，且测试之前最好用R×10k 挡，测其绝缘电阻应为无穷大。
3．继电器的测量（1）认识继电器继电器是一种电子机械开关，它由漆包铜线在一个圆铁芯上绕几百圈至几千圈制成，当线圈中流过电流时，铁芯产生磁场，把铁芯上边的带有接触片的铁板吸住，使之断开第1个触点而接通第2个开关触点；当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯，恢复与第1个触点的接通。
因此，可以用很小的电流去控制其他电路的开关。
整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防止其触电氧化。
（2）检测继电器① 检测继电器磁场线圈用万用表电阻挡测量继电器磁场线圈，测量方法如图7-10所示。
电阻值如果为无穷大，则说明继电器已开路，不能使用。
② 通电检测法 用直流电源给继电器提供工作电压，观察触点的吸合情况，并用万用表检测触点间导通电阻，其值应该为0，否则继电器不能使用。
任务三 亚超声波遥控开关电路板的安装与调试1．亚超声波遥控开关电路板的安装（1）检测亚超声波遥控开关各元器件及部件① 检查电路板是否有破裂现象，检查覆铜是否有开裂现象。
② 检查套件的外壳是否有破损现象。
③ 用万用表分别检查各元器件是否损坏。
（2）焊接亚超声波遥控开关的元器件① 安装电阻、二极管，采用卧式安装方式，发光二极管先不要安装。
② 安装电容和电感器L 1，要注意电解电容C 2、C 3、C 4、C 5、C 6的极性。
③ 安装三极管VT 1～VT 2，注意不要将引脚焊错，不要用错导电类型。
④ 安装继电器，注意焊接时间要短，防止熔化塑料，使引脚脱落。
⑤ 安装电源插头和电源插座。
⑥ 把发光二极管插在电路板上，测试一下，待发光二极管放在合适的位置上后再焊接。
⑦ 焊接压电陶瓷片。
2．亚超声波遥控开关的调试图7-10 检测继电器磁场线圈电阻。

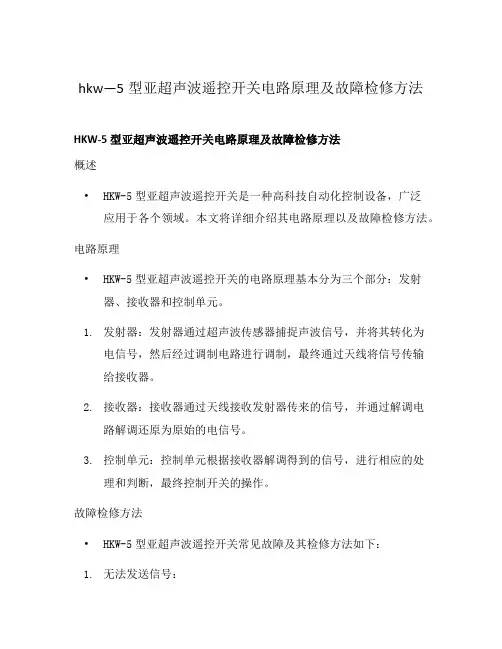

hkw—5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关电路原理及故障检修方法概述•HKW-5型亚超声波遥控开关是一种高科技自动化控制设备，广泛应用于各个领域。
本文将详细介绍其电路原理以及故障检修方法。
电路原理•HKW-5型亚超声波遥控开关的电路原理基本分为三个部分：发射器、接收器和控制单元。
1.发射器：发射器通过超声波传感器捕捉声波信号，并将其转化为电信号，然后经过调制电路进行调制，最终通过天线将信号传输给接收器。
2.接收器：接收器通过天线接收发射器传来的信号，并通过解调电路解调还原为原始的电信号。
3.控制单元：控制单元根据接收器解调得到的信号，进行相应的处理和判断，最终控制开关的操作。
故障检修方法•HKW-5型亚超声波遥控开关常见故障及其检修方法如下：1.无法发送信号：–检查发射器电池是否耗尽，若耗尽则更换电池。
–检查发射器天线是否接触良好，若松动则重新固定。
–检查发射器超声波传感器是否受到干扰，若受干扰则调整传感器位置。
2.无法接收信号：–检查接收器电源是否正常，若异常则修复电源问题。
–检查接收器天线是否接触良好，若松动则重新固定。
–检查接收器解调电路是否正常，若损坏则更换解调电路。
3.控制失效：–检查控制单元是否正常工作，若异常则修复或更换控制单元。
–检查开关本身是否存在问题，例如接线松动等，及时修复问题。
结论•HKW-5型亚超声波遥控开关的电路原理相对复杂，但通过以上故障检修方法，我们可以解决一些常见的问题。
希望本文对使用者能有所帮助，确保遥控开关的正常运行。
扩展故障检修方法除了常见故障之外，还有一些其他故障可能会影响HKW-5型亚超声波遥控开关的正常运行。
以下是一些扩展的故障检修方法：1.信号干扰：–检查周围环境是否存在其他电磁波干扰源，如电视、无线路由器等。
将它们远离遥控开关，或者使用屏蔽材料来减少干扰。
2.信号衰减：–检查发射器和接收器之间的距离是否过远，超出了其有效范围。

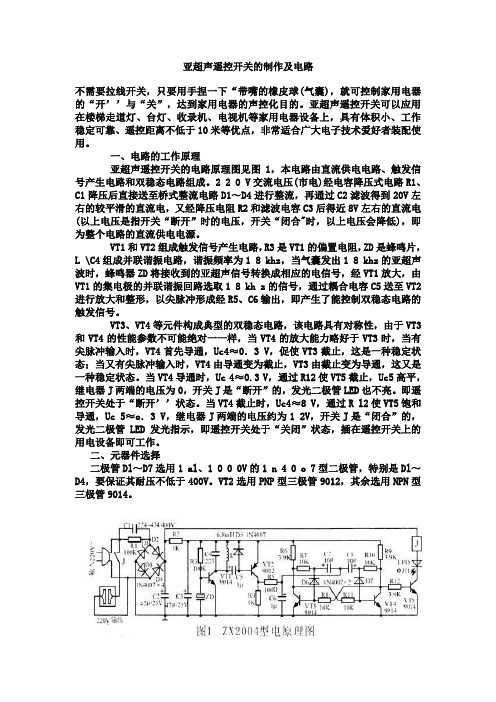

亚超声遥控开关的制作及电路不需要拉线开关，只要用手捏一下“带嘴的橡皮球(气囊)，就可控制家用电器的“开’’与“关”，达到家用电器的声控化目的。
亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，具有体积小、工作稳定可靠、遥控距离不低于10米等优点，非常适合广大电子技术爱好者装配使用。
一、电路的工作原理亚超声遥控开关的电路原理图见图1，本电路由直流供电电路、触发信号产生电路和双稳态电路组成。
2 2 0 V交流电压(市电)经电容降压式电路R1、C1降压后直接送至桥式整流电路D1～D4进行整流，再通过C2滤波得到20V左右的较平滑的直流电，又经降压电阻R2和滤波电容C3后得近8V左右的直流电(以上电压是指开关“断开”时的电压，开关“闭合"时，以上电压会降低)，即为整个电路的直流供电电源。
VT1和VT2组成触发信号产生电路，R3是VT1的偏置电阻，ZD是蜂鸣片，L \C4组成并联谐振电路，谐振频率为1 8 khz，当气囊发出1 8 khz的亚超声波时，蜂鸣器ZD将接收到的亚超声信号转换成相应的电信号，经VT1放大，由VT1的集电极的并联谐振回路选取1 8 kh z的信号，通过耦合电容C5送至VT2进行放大和整形，以尖脉冲形成经R5、C6输出，即产生了能控制双稳态电路的触发信号。
VT3、VT4等元件构成典型的双稳态电路，该电路具有对称性，由于VT3和VT4的性能参数不可能绝对一一样，当VT4的放大能力略好于VT3时，当有尖脉冲输入时，VT4首先导通，Uc4≈0．3 V，促使VT3截止，这是一种稳定状态；当又有尖脉冲输入时，VT4由导通变为截止，VT3由截止变为导通，这又是一种稳定状态。
当VT4导通时，Uc 4≈0.3 V，通过R12使VT5截止，Uc5高平，继电器J两端的电压为0，开关J是“断开”的，发光二极管LED也不亮。
即遥控开关处于“断开’’状态。
当VT4截止时，Uc4≈8 V，通过R l2使VT5饱和导通，Uc 5≈o．3 V，继电器J两端的电压约为1 2V，开关J是“闭合”的，发光二极管LED发光指示，即遥控开关处于“关闭”状态，插在遥控开关上的用电设备即可工作。

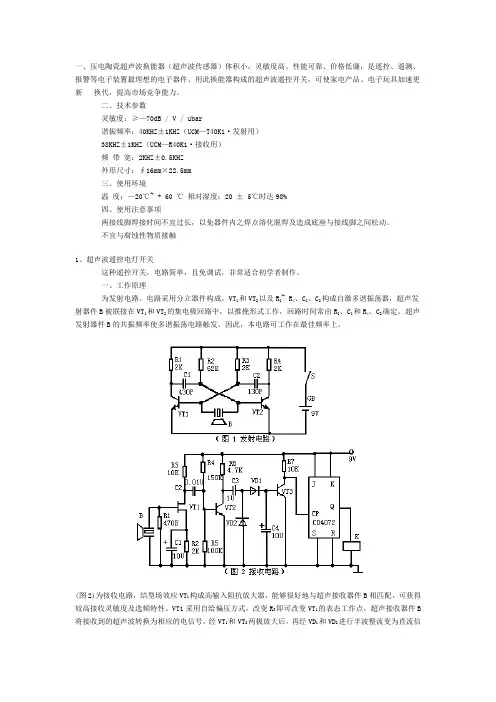

一、压电陶瓷超声波换能器（超声波传感器）体积小，灵敏度高、性能可靠、价格低廉，是遥控、遥测、报警等电子装置最理想的电子器件、用此换能器构成的超声波遥控开关，可使家电产品、电子玩具加速更新换代，提高市场竞争能力。
二、技术参数灵敏度：≥—70dB / V / ubar谐振频率：40KHZ±1KHZ（UCM—T40K1·发射用）38KHZ±1KHZ（UCM—R40K1·接收用）频带宽：2KHZ±0.5KHZ外形尺寸：∮16mm×22.5mm三、使用环境温度：—20℃~ + 60 ℃相对湿度：20 ± 5℃时达98%四、使用注意事项两接线脚焊接时间不宜过长，以免器件内之焊点溶化脱焊及造成底座与接线脚之间松动。
不宜与腐蚀性物质接触1、超声波遥控电灯开关这种遥控开关，电路简单，且免调试，非常适合初学者制作。
一、工作原理为发射电路。
电路采用分立器件构成，VT1和VT2以及R1~ R4、C1、C2构成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽形式工作，回路时间常由R1、C1和R4、C2确定。
超声发射器件B的共振频率使多谐振荡电路触发。
因此，本电路可工作在最佳频率上。
(图2)为接收电路，结型场效应VT1构成高输入阻抗放大器，能够很好地与超声接收器件B相匹配，可获得较高接收灵敏度及选频特性。
VT1采用自给偏压方式，改变R3即可改变VT1的表态工作点，超声接收器件B 将接收到的超声波转换为相应的电信号，经VT1和VT2两极放大后，再经VD1和VD2进行半波整流变为直流信号，由C3积分后作用于VT3和基极，使VT3由截止变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。
JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。
由继电器K的触点控制电路的开关。
二、元件选用发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。

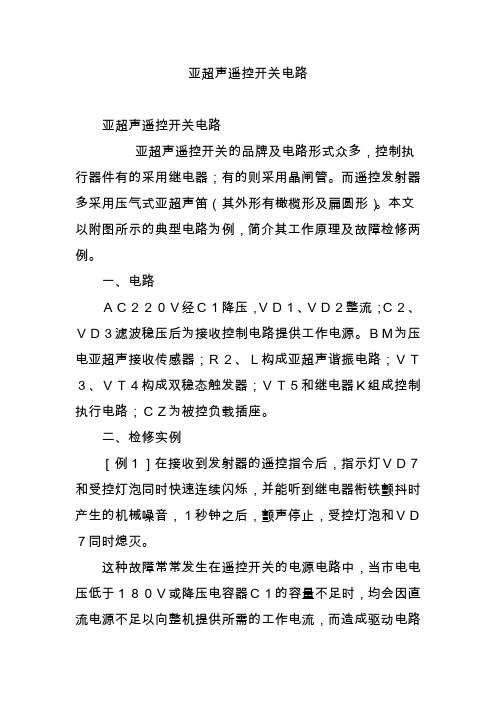

亚超声遥控开关电路亚超声遥控开关电路亚超声遥控开关的品牌及电路形式众多，控制执行器件有的采用继电器；有的则采用晶闸管。
而遥控发射器多采用压气式亚超声笛（其外形有橄榄形及扁圆形）。
本文以附图所示的典型电路为例，简介其工作原理及故障检修两例。
一、电路ＡＣ２２０Ｖ经Ｃ１降压，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３滤波稳压后为接收控制电路提供工作电源。
ＢＭ为压电亚超声接收传感器；Ｒ２、Ｌ构成亚超声谐振电路；ＶＴ３、ＶＴ４构成双稳态触发器；ＶＴ５和继电器Ｋ组成控制执行电路；ＣＺ为被控负载插座。
二、检修实例［例１］在接收到发射器的遥控指令后，指示灯ＶＤ７和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，１秒钟之后，颤声停止，受控灯泡和ＶＤ７同时熄灭。
这种故障常常发生在遥控开关的电源电路中，当市电电压低于１８０Ｖ或降压电容器Ｃ１的容量不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
经测市电正常，于是将Ｃ１拆下，测得其容量为０．３２μＦ，电容量已明显减小。
换上一只０．４７μＦ／４００Ｖ的涤纶电容器，故障排除。
此外，如果Ｃ２失效（无容量）也会导致与本例相同的故障现象。
［例２］在每次遥控开灯时，指示灯ＶＤ７和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
在触发脉冲产生电路中，Ｒ３为ＶＴ２的集电极负载电阻，从Ｒ３输出触发信号；Ｃ５为防止误解发。
本例为Ｃ５失效，用一只２．２μＦ／１６Ｖ的电解电容器代换后，故障消除。
实践证明，Ｃ５的取值范围一般在０．４７～３．３μＦ之间比较得当。
一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。

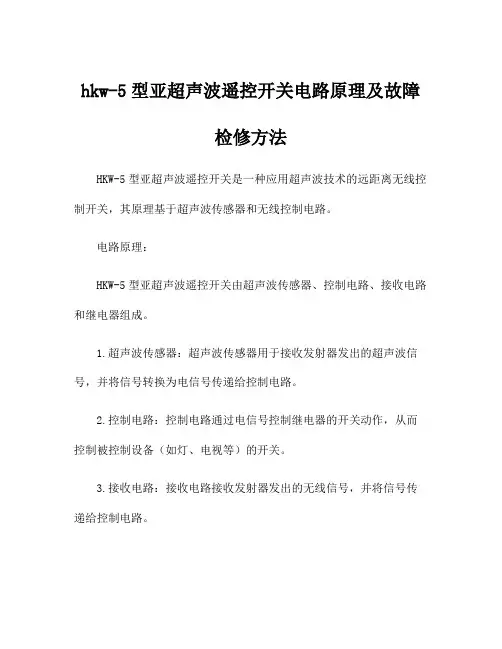

hkw-5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关是一种应用超声波技术的远距离无线控制开关，其原理基于超声波传感器和无线控制电路。
电路原理：HKW-5型亚超声波遥控开关由超声波传感器、控制电路、接收电路和继电器组成。
1.超声波传感器：超声波传感器用于接收发射器发出的超声波信号，并将信号转换为电信号传递给控制电路。
2.控制电路：控制电路通过电信号控制继电器的开关动作，从而控制被控制设备（如灯、电视等）的开关。
3.接收电路：接收电路接收发射器发出的无线信号，并将信号传递给控制电路。
4.继电器：继电器是一个电磁开关，其通过控制电路的电信号来控制开关状态。
工作原理：当使用者通过发射器发出遥控信号时，信号被接收器接收，并传递给控制电路。
控制电路将信号处理后控制继电器的动作，使其切换开关状态。
继电器的输出端与被控制设备相连，从而实现对设备的遥控开关操作。
故障检修方法：1.确认发射器与接收器之间的无线信号是否正常传输。
可以使用其他无线设备进行测试，或者将发射器和接收器的电池更换为新的。
2.检查超声波传感器是否正常工作。
可以使用万用表测量传感器的电阻值来进行检查。
如果电阻值超出正常范围，说明传感器可能需要更换。
3.检查控制电路是否正常。
可以使用万用表测量控制电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
4.检查继电器是否正常工作。
可以使用万用表测量继电器的电阻值来进行检查。
如果电阻值超出正常范围，说明继电器可能需要更换。
5.检查接收电路是否正常。
可以使用万用表测量接收电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
以上是HKW-5型亚超声波遥控开关电路原理及故障检修方法的简要介绍。
在实际应用中，还需要结合具体情况进行问题分析和解决。
如遇到复杂问题，建议寻求专业人士的帮助。

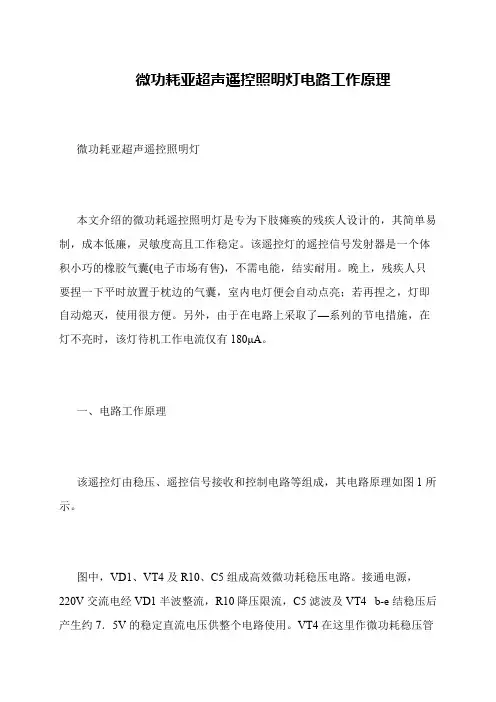

微功耗亚超声遥控照明灯电路工作原理
微功耗亚超声遥控照明灯
本文介绍的微功耗遥控照明灯是专为下肢瘫痪的残疾人设计的，其简单易制，成本低廉，灵敏度高且工作稳定。
该遥控灯的遥控信号发射器是一个体积小巧的橡胶气囊(电子市场有售)，不需电能，结实耐用。
晚上，残疾人只要捏一下平时放置于枕边的气囊，室内电灯便会自动点亮；若再捏之，灯即自动熄灭，使用很方便。
另外，由于在电路上采取了—系列的节电措施，在灯不亮时，该灯待机工作电流仅有180μA。
一、电路工作原理
该遥控灯由稳压、遥控信号接收和控制电路等组成，其电路原理如图1所示。
图中，VD1、VT4及R10、C5组成高效微功耗稳压电路。
接通电源，220V交流电经VD1半波整流，R10降压限流，C5滤波及VT4 b-e结稳压后产生约7．5V的稳定直流电压供整个电路使用。
VT4在这里作微功耗稳压管。

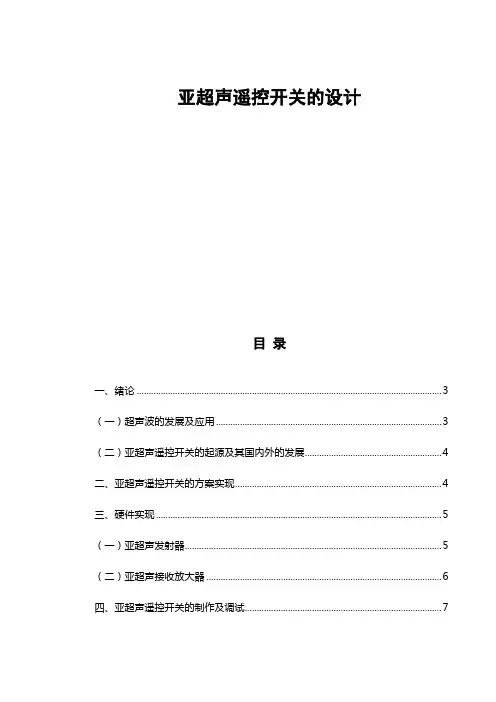

亚超声遥控开关的设计目录一、绪论 (3)（一）超声波的发展及应用 (3)（二）亚超声遥控开关的起源及其国内外的发展 (3)二、亚超声遥控开关的方案实现 (4)三、硬件实现 (5)（一）亚超声发射器 (5)（二）亚超声接收放大器 (6)四、亚超声遥控开关的制作及调试 (7)（一）亚超声遥控开关的制作 (7)（二）亚超声遥控开关的调试 (8)谢辞 (9)参考文献 (10)附录 (11)亚超声遥控开关的设计摘要：亚超声遥控开关分为遥控发射头和接收电路两部分，亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成。
亚超声遥控开关是一种介于普通的声控制开关和超声遥控开关两者之间的声控制开关，亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，它采用的声控频率为18-20kHz，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，可靠性高、辐射干扰小、操作便捷，是一种经济、实用的声控制开关。
关键词：亚超声；微分电路；双稳触发The design of ultrasonic remote control switchAbstract: The sub-divided into ultrasonic remote control switch remote control transmitter and receiver circuits first of two parts, sub-sub-ultrasonic remote control switch circuit by the ultrasonic transmitter, Asia ultrasonic receiver amplifier, the channel decoder, bistable triggers, and relay driver ultrasonic remote control switch is a control switch between normal sound and ultrasonic remote control switch the sound between the two control switches, remote switching sub-ultrasound can be used in the staircase walkway lights, lamps, tape recorders, television sets and other household appliances equipment, It uses the voice frequency of 18-20kHz, and can be used as a low-cost piezoelectric ceramic transmitter and receiver of acoustic sensors, high reliability, radiation interference is small, easy to handle, is an economical, practical and sound control switch.Keywords: Asia ultrasound; differential circuit; bistable trigger一、绪论（一）超声波的发展及应用声源体发生振动会引起四周空气振荡，那种振荡方式就是声波。
亚超声遥控开关工作原理
亚超声遥控开关是一种利用超声波信号控制开关动作的设备。
它的工作原理如下：
1. 发射超声波信号：遥控器发射器发射超声波信号，通常频率在20 kHz至60 kHz之间。
超声波信号是无法听到的高频声波，能够在空气中传播。
2. 接收超声波信号：开关接收器（也称为遥控器接收器）接收到发射器发射的超声波信号。
接收器通常包括一个或多个超声传感器，用于捕捉超声波信号。
3. 信号处理：接收器将捕获到的超声波信号转化为电信号，并进行信号处理。
这一步骤通常包括滤波、放大和解调等过程，以确保接收到的信号准确可靠。
4. 解码控制信号：接收器将处理后的信号进行解码，将其转化为具体的控制信号。
这些控制信号包括开关的打开、关闭以及其他功能的操作指令。
5. 控制开关动作：接收器将解码后的控制信号传输给开关控制模块，控制开关的动作。
开关控制模块根据接收到的信号，控制相关的开关电路，实现开关的打开或关闭。
6. 反馈信号：开关控制模块根据开关的实际动作情况，向接收器发送反馈信号。
接收器接收到反馈信号后，可以对信号进行识别和处理，以便提供合适的用户反馈或其他操作。
通过以上的工作原理，亚超声遥控开关可以实现在较远距离上通过超声波信号控制开关的操作。
它具有不受遮挡、远距离作用、抗干扰能力强等优点，在实际应用中被广泛使用于各种电器设备的遥控操作。

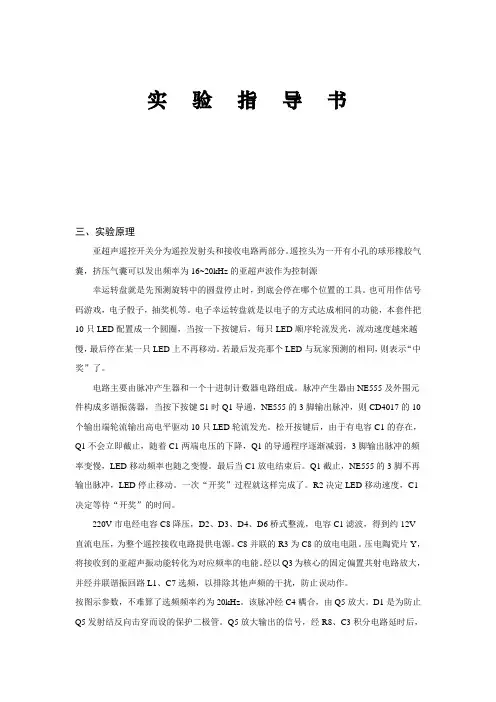

实验指导书三、实验原理亚超声遥控开关分为遥控发射头和接收电路两部分。
遥控头为一开有小孔的球形橡胶气囊，挤压气囊可以发出频率为16~20kHz的亚超声波作为控制源幸运转盘就是先预测旋转中的圆盘停止时，到底会停在哪个位置的工具。
也可用作估号码游戏，电子骰子，抽奖机等。
电子幸运转盘就是以电子的方式达成相同的功能，本套件把10只LED配置成一个圆圈，当按一下按键后，每只LED顺序轮流发光，流动速度越来越慢，最后停在某一只LED上不再移动。
若最后发亮那个LED与玩家预测的相同，则表示“中奖”了。
电路主要由脉冲产生器和一个十进制计数器电路组成。
脉冲产生器由NE555及外围元件构成多谐振荡器，当按下按键S1时Q1导通，NE555的3脚输出脉冲，则CD4017的10个输出端轮流输出高电平驱动10只LED轮流发光。
松开按键后，由于有电容C1的存在，Q1不会立即截止，随着C1两端电压的下降，Q1的导通程序逐渐减弱，3脚输出脉冲的频率变慢，LED移动频率也随之变慢。
最后当C1放电结束后。
Q1截止，NE555的3脚不再输出脉冲，LED停止移动。
一次“开奖”过程就这样完成了。
R2决定LED移动速度，C1决定等待“开奖”的时间。
220V市电经电容C8降压，D2、D3、D4、D6桥式整流，电容C1滤波，得到约12V直流电压，为整个遥控接收电路提供电源。
C8并联的R3为C8的放电电阻。
压电陶瓷片Y，将接收到的亚超声振动能转化为对应频率的电能。
经以Q3为核心的固定偏置共射电路放大，并经并联谐振回路L1、C7选频，以排除其他声频的干扰，防止误动作。
按图示参数，不难算了选频频率约为20kHz。
该脉冲经C4耦合，由Q5放大。
D1是为防止Q5发射结反向击穿而设的保护二极管。
Q5放大输出的信号，经R8、C3积分电路延时后，作为控制计数器翻转的脉冲。
以Q2、Q4为核心，加上R6、R7、R9、R10、R11、R12、C5、C6、D5组成双稳态计数器，每经R8过来一个脉冲，计数器翻转一次，使Q4的集电极输出轮流为高低电平状态。
超声波遥控开关工作原理图
声波遥控开关是利用频率为18kHz左右的声波信号作为遥控媒介，其发射器是一只无源的压气式发声胶球，可在20m左右的室内随意控制灯具的亮灭。
电路主要由电源电路、声波换能器、选频放大器、负脉冲发生器、双稳态电路、电子开关等部分组成。
电源电路由VD1~VD4、C1、C2、C3等组成。
接通220V交流电源后，C2两端约可输出12V左右的直流电压供给整机用电。
VT1、B等元件构成声波换能器。
L、C4、VT2等构成选频放大和脉冲放大器。
若人为地使压气发声胶球发出一个声波信号，压电陶瓷换能器（或驻极体话筒）B，就将声波信号转换为相应的电信号，此信号由C5加到负脉冲发生器VT2的基极，其集电极则输出一个负脉冲触发信号，使双稳态电路翻转。
双稳态电路由VT3与VT4组成。
由于电容C9的作用：在刚加电时VT3处于截止状态，VT4导通，其集电极输出低电平，VT5截止，继电器K动作，常开接点K-1断开，输出插座XS电压为零，发光管LED不亮。
当上述VT2集电极输出负脉冲触发信号使双稳态电路翻转后，则VT3由截止状态转为导通状态，VT4由导通状态转为截止状态，其集电极输出高电平，使VT5迅速导通，继电器K 得电吸合，常开接点K-1闭合，插座XS对外送电且LED发光指示。
若要关机，只需再发出一个声波信号，则双稳态电路又会翻转一次，VT3截止，VT4导通，继电器K释放，插座XS则停止对外送电。
亚超声遥控开关电路亚超声遥控开关电路类别：传感与控制普通的声控制开关电路因利用自然声源，容易受到干扰而造成误触发。
超声波遥控开关电路克服了上述电路的缺点，但需配用专门的超声波发射头和接收头，这种器件价格较贵。
本例介绍一种介于两者之间的声控制开关电路—亚超声遥控开关电路。
它采用的声控频率为18一20，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，是一种经济、实用的声控制开关。
工作原理亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成，如图所示。
亚超声发射器电路如图所示，它是一个由555时基集成电路组成的双通道发射器。
电路中，R1、RP1、C1与NE555组成一个振荡频率为18kHz的多谐振荡器，作为第一通道的控制频率，由RP1将振荡频率校准。
R1、RP2, C1与NE555组成振荡频率为20kHz的多谐振荡器，作为第二通道的控制频率，由RP2将振荡频率校准。
遥控发射器通过两个按键开关SA1、SA2分别控制2通道遥控信号的发射，由NE555输出的振荡脉冲，经VTl放大后由压电陶瓷片向外发射。
亚超声接收放大器电路如图7一30b所示，该电路由压电陶瓷片组成亚超声接收头，它能将接收到的亚超声信号转换为脉冲电信号，经过电压放大器放大后向外输出。
VT1、VT2组成两级电压放大器，仍采用电压并联负反馈式放大电路，该电路有较高的放大倍数。
经电压放大后的信号，由C4和C5分别祸合至通道译码器IC2和IC3。
通道译码器IC2、IC3采用LM567。
在IC2中，由R7和C8组成压控振荡器的外接阻容元件，将振荡频率调节在18kHz。
在IC3中，由R9和Cn组成压控振荡器的外接阻容元件，将振荡频率调节在20kHz。
当接收器接收到第一通道的18kHz 的发射信号后，译码器IC2的8脚输出低电平；当接收器收到第二通道的20kHz的发射信号后，译码器It,3的8脚输出低电平。
C12与R10, C13与R11组成两个微分电路，将IC2、IC3输出的译码信号变为触发双稳态电路翻转的脉冲信号。
创造天地我的父母是双职工，每天回家做饭都很赶时间，若设计一个能远程遥控的开关，在回家前通过远程遥控接通电源，让家中的电器提前工作，回家就有饭吃该多好。
市场上虽有一些可远程遥控的家用电器，但价格昂贵，购买的人较少。
如今，大多数人家中都有被淘汰的手机，如果能利用它们进行远程遥控，就能让人们的生活节奏慢下来。
一、设计思路1.用手机充当遥控器。
我录制了亚超声波的声音存储在被淘汰的手机中作为铃声。
利用平时随身携带的手机拨打放在家中的手机（铃声为亚超声波），触发亚超声遥控开关。
2.家中的手机（铃声为亚超声波）放在电饭锅等电器附近，电器电路与亚超声遥控开关相连，家中的手机铃声触发亚超声遥控开关打开，使电器电路接通，开始工作。
二、工作原理如图1所示，手机为平时随身携带的手机，手机为放置在家中的铃声为亚超声波的手机。
手机发出电磁波传到手机，手机接收信号后发出亚超声波。
亚超声遥控开关连接家中的220V 电源，并通过手机发出的亚超声波控制电路开、关。
亚超声遥控开关与家用电器相连，实现远程遥控。
亚超声遥控开关分为遥控发射头和接收电路两部分。
遥控发射头为家中的手机，手机拨手机可发出亚超声波作为控制源。
接收电路由亚超声波接收装置、电容、电阻、二极管、继电器等组成。
图1工作原理图电磁波与亚超声波亚超声波装置接收亚超声波，把声音信号变成电信号，从而控制继电器，实现遥控功能。
为了安全起见，给亚超声遥控开关安装外罩，如图2所示。
三、创新点1.利用手机发射电磁波能实现远程传播，同时利用亚超声波实现近距离传播，且接收信号时不受外界声波的干扰。
2.成本低。
家中手机为不用的淘汰手机，实现了废物再利用。
亚超声遥控开关在市场上的售价仅6元左右。
我选用的亚超声遥控开关的继电器为中小功率的，一般承受功率在500W 以下，若能生产出3000W 以上的亚超声遥控开关，就能远程控制空调等大型电器。
文山东省济宁市兖州区第一中学杨雨衡耳机在生活中被广泛使用。
hkw-5型亚超声波遥控开关电路原理及故障检修方法
HKW-5型亚超声波遥控开关是一种利用亚超声波感应原理实现遥控开关控制的电路。
其原理是通过超声波传感器发出的声波信号，探测到物体的反射信号后，经过信号处理电路，将信号转换为控制信号，实现对开关的远程控制。
该电路主要由以下几个部分组成：
1. 亚超声波传感器：用于发射和接收超声波信号，通常采用蓝宝石材质制成的超声波传感器。
2. 放大电路：对传感器接收到的信号进行放大处理，将微弱的声波信号转换为适合电路处理的电信号。
3. 声波信号处理电路：对放大后的信号进行滤波、放大、整形等处理，以便后续电路对信号进行识别和解码。
4. 控制电路：根据处理后的信号，产生相应的控制信号，控制开关的启停。
故障检修方法如下：
1. 检查电源供应：确保电路获得稳定的电源供应，检查电源线路是否正常连接。
2. 检查超声波传感器：检查传感器是否受损或接触不良，可以使用示波器或万用表进行测试。
3. 检查放大电路：检查放大电路的元器件是否损坏，例如电容、电阻等，检查信号是否能够正确地被放大。
4. 检查声波信号处理电路：检查电路中的滤波电路是否工作正常，检查信号是否能够正确地被处理和整形。
5. 检查控制电路：检查控制电路中的元器件是否损坏，例如触发器、逻辑门等，检查控制信号是否能够正确地产生。
如果仍然无法解决问题，建议联系专业的技术人员或厂家进行维修或更换零件。
亚超声遥控开关的制作及电路
不需要拉线开关，只要用手捏一下“带嘴的橡皮球(气囊)，就可控制家用电器的“开’’与“关”，达到家用电器的声控化目的。
亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，具有体积小、工作稳定可靠、遥控距离不低于10米等优点，非常适合广大电子技术爱好者装配使用。
一、电路的工作原理
亚超声遥控开关的电路原理图见图1，本电路由直流供电电路、触发信号产生电路和双稳态电路组成。
2 2 0 V交流电压(市电)经电容降压式电路R1、C1降压后直接送至桥式整流电路D1～D4进行整流，再通过C2滤波得到20V左右的较平滑的直流电，又经降压电阻R2和滤波电容C3后得近8V左右的直流电(以上电压是指开关“断开”时的电压，开关“闭合"时，以上电压会降低)，即为整个电路的直流供电电源。
VT1和VT2组成触发信号产生电路，R3是VT1的偏置电阻，ZD是蜂鸣片，L \C4组成并联谐振电路，谐振频率为1 8 khz，当气囊发出1 8 khz的亚超声波时，蜂鸣器ZD将接收到的亚超声信号转换成相应的电信号，经VT1放大，由VT1的集电极的并联谐振回路选取1 8 kh z的信号，通过耦合电容C5送至VT2进行放大和整形，以尖脉冲形成经R5、C6输出，即产生了能控制双稳态电路的触发信号。
VT3、VT4等元件构成典型的双稳态电路，该电路具有对称性，由于VT3和VT4的性能参数不可能绝对一一样，当VT4的放大能力略好于VT3时，当有尖脉冲输入时，VT4首先导通，Uc4≈0．3 V，促使VT3截止，这是一种稳定状态；当又有尖脉冲输入时，VT4由导通变为截止，VT3由截止变为导通，这又是一种稳定状态。
当VT4导通时，Uc 4≈0.3 V，通过R12使VT5截止，Uc5高平，继电器J两端的电压为0，开关J是“断开”的，发光二极管LED也不亮。
即遥控开关处于“断开’’状态。
当VT4截止时，Uc4≈8 V，通过R l2使VT5饱和导通，Uc 5≈o．3 V，继电器J两端的电压约为1 2V，开关J是“闭合”的，发光二极管LED发光指示，即遥控开关处于“关闭”状态，插在遥控开关上的用电设备即可工作。
二、元器件选择
二极管Dl～D7选用1 al、1 0 0 0V的1 n 4 0 o 7型二极管，特别是Dl～D4，要保证其耐压不低于400V。
VT2选用PNP型三极管9012，其余选用NPN型三极管9014。
三、安装制作
图2是亚超声遥控开关的印刷电路图。
首先对照元件清单，认真查对元件及配件的数量，并用万用电表检测阻容元件、二极管、三极管等元件的质量。
然后看懂原理图，熟悉印刷电路图。
除了二极管D1～D7采用卧式安装外，其余阻容元件、三极管等元件采用立式安装，并紧靠电路板，安装电解电容器、发光二极管、整流二极管、三极管等有极性元件时注意方向，千万不要插反装错。
继电器j的焊接时间不要过长，否则会损坏开关触点，2个铜件(插座)要求焊接要牢固，不能有松动，另二个铜件(插头)用“十字’’起子固定在印刷电路板上。
蜂鸣器装在前机壳的蜂鸣腔内，用烙铁将周边的塑料熔化固定蜂鸣器，再用热熔胶固定其二根引出线直接焊在电路板相应
处。
四、调试
在通电测试前，首先把焊好的电路板认真对照印板图检查有无漏焊、错焊、虚焊、短路等现象。
然后为了人身安全，先在C2的两端接人2 0V直流电源，检测用气囊能否使继电器J动作，如能正常开与关，即可装好外壳，进行交流调试，将遥控开关插入220V的交流电源上，把需要遥控的负载电器插到遥控开关的插头中，这时捏动超声气囊即可在l0米距离内有效控制电器的开和关。
在某些农村地区晚间电压低于1 60V以下，导致继电器J不能吸合，这时可将C1的容量加大至0.6 8uF即可正常工作。
按图1所示的电路可控制200va 左右的电器，如果被控电路功率较大或是电感性负载，那么可选用触点功率较大的继电器即可。
