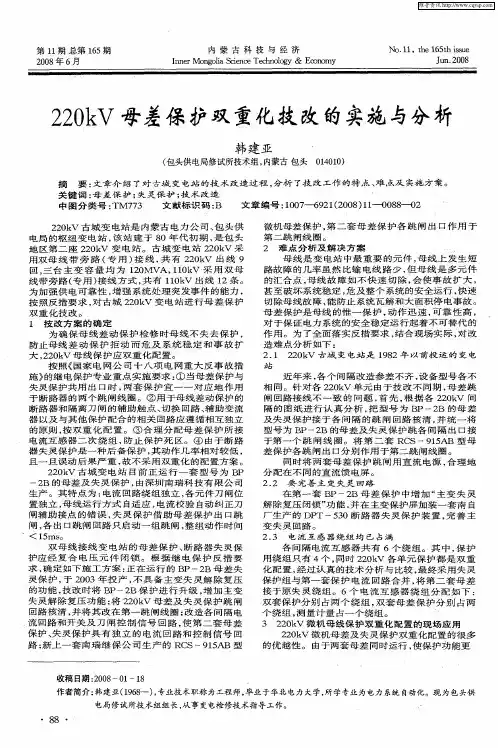

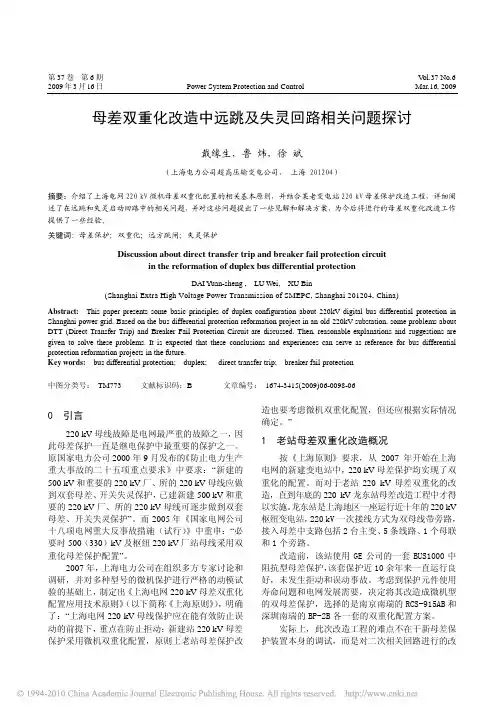

第37卷第6期电力系统保护与控制V ol.37 No.6 2009年3月16日 Power System Protection and Control Mar.16, 2009 母差双重化改造中远跳及失灵回路相关问题探讨戴缘生，鲁 炜，徐 斌（上海电力公司超高压输变电公司， 上海 201204）摘要：介绍了上海电网220 kV微机母差双重化配置的相关基本原则，并结合某老变电站220 kV母差保护改造工程，详细阐述了在远跳和失灵启动回路中的相关问题，并对这些问题提出了一些见解和解决方案，为今后将进行的母差双重化改造工作提供了一些经验。
关键词: 母差保护; 双重化; 远方跳闸; 失灵保护Discussion about direct transfer trip and breaker fail protection circuitin the reformation of duplex bus differential protectionDAI Yuan-sheng , LU Wei, XU Bin(Shanghai Extra High Voltage Power Transmission of SMEPC, Shanghai 201204, China)Abstract: This paper presents some basic principles of duplex configuration about 220kV digital bus differential protection in Shanghai power grid. Based on the bus differential protection reformation project in an old 220kV substation, some problems about DTT (Direct Transfer Trip) and Breaker Fail Protection Circuit are discussed. Then, reasonable explanations and suggestions are given to solve these problems. It is expected that these conclusions and experiences can serve as reference for bus differential protection reformation projects in the future.Key words: bus differential protection; duplex; direct transfer trip; breaker fail protection中图分类号： TM773 文献标识码：B 文章编号： 1674-3415(2009)06-0098-060 引言220 kV母线故障是电网最严重的故障之一，因此母差保护一直是继电保护中最重要的保护之一。
实用文档500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识一、电力系统继电保护的作用：1、电力系统的故障类型：电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障2、电力系统故障产生的原因：外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。
3、电力系统的不正常工作状态：电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。
如：电力设备过负荷，如：发电机，变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。
二、继电保护的基本任务：继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。
三、电力系统对继电保护的基本要求：（四性）1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。
2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。
因此，要求继电保护快速的切除故障。
3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。
4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。
四、继电保护的几个名词解释：1、双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；2、主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。
500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MV A主变1-2台，容量为220KV变电站5-8倍.2)出线回路数多一般500KV出线4—10回220KV出线6—14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要,变电站的事故或故障将直接影响主网的安全稳定运行.5)500KV系统容量大，一次系统时常数增大（50—200ms）。
保护必须工作在暂态过程中，需用暂态CT.6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置.2）近后备原则3)复用通道（包用复用截波通道，微波通道，光纤通道）.三、500KV线路保护的配置1、500KV线路的特点a）长距离200—300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流,甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab）500KV线路有许多同杆并架双回线,因其输送容易大，发生区内异名相跨线故障时,不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c）500KV一般采用1个半开关接线,线路停电时，开关要合环，需加短线保护。
d）线路输送功率大，稳定储备系数小，要保证系统稳定,要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器，并联电抗器保护需跳对侧开关，需加远方跳闸保护.f）500KV线路一般采用单相重合闸，为限制潜供电流,中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则:设置两套完整、独立的全线速动保护,其功能满足:每一套保护对全线路内部发生的各种故障(单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障)应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸,当一套停用时，不影响另一套运行。

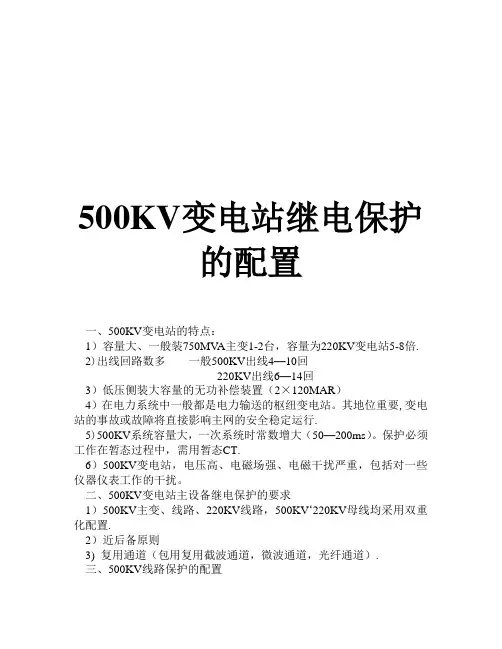

500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。
2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。
5）500KV系统容量大，一次系统时常数增大（50-200ms）。
保护必须工作在暂态过程中，需用暂态CT。
6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。
2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。
三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。
d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。
f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。
浅谈220kV变电站主变保护双重化保护实施摘要：我国新技术在不断发展，而自动化、数字化技术也在不断兴起。
在建设220 kV变电站的主变保护系统的时候，其中双重化保护技术的重要的技术，因此怎样设计双重化保护就是我们目前所要重点研究的问题，从而才可以保证系统可以安全的运行。
本问对220 kV变电站主变保护的双重化保护进行了分析，希望可以为电力系统的安全运行提供参考。
关键词双重化保护；220 kV；变电站1 实行双重化保护的原理为了保证220 kV主变压器安全，那么对一些重要设备、线路就要设立保护原则，要有两套保护，而且这两套保护要是不同厂家的产品，而对于重要的元件，则要考好后备保护设置。
1.1 二次谐波原理比率制动差动保护此保护就是变压器主保护，其可以反映出变压器内部的高压单侧短路、层间短路故障和短路故障，使用二次谐波制动的原理可以避免在空投变压器的时候，因为励涌流而出现保护误动问题。
在任何一个差动电流超过了差流速断的整定值时，要迅速的在出口动作，进行差流速断保护。
通常情况下都要监视好各个相差流，假如有一个相差流超过了越限启动门槛，那么就要启动差流越限。
1.2 复合电压过流保护此保护是相信元件或是变压器的后备保护，可以将过流启动值配成两段，每一段可以设置不同时限，如果过流保护达到了灵敏度的要求，那么就可以把电压投退控制调整成0，然后退出复合电压启动，这样的配置就是单纯过流保护。
过流保护是有两段定值的，每一段电流、时限、电压都是可以单独整定的。
2 保护配置原则2.1 要有两套独立的主保护220 kV的主变压器要有两套主保护，而且每套保护其后备保护都要完整，而且也要确保两套主保护、后备保护在直流、交流回路上是独立的，在正常运行的时候，最好是同时的投进两套主保护。
这两个主保护要分别的接于电流互感器的两个绕组上，其中第二套保护可以在主变套管、独立电流互感器间切换，在旁路的断路器代替主断路器运行的时候，要把第一套保护切到旁路电流互感器上，而这时就可以停用第二套保护和其后备保护。

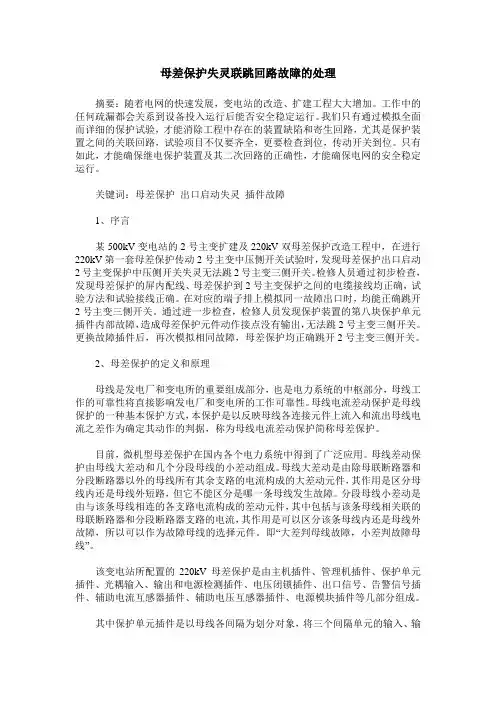

母差保护失灵联跳回路故障的处理摘要：随着电网的快速发展，变电站的改造、扩建工程大大增加。
工作中的任何疏漏都会关系到设备投入运行后能否安全稳定运行。
我们只有通过模拟全面而详细的保护试验，才能消除工程中存在的装置缺陷和寄生回路，尤其是保护装置之间的关联回路，试验项目不仅要齐全，更要检查到位，传动开关到位。
只有如此，才能确保继电保护装置及其二次回路的正确性，才能确保电网的安全稳定运行。
关键词：母差保护出口启动失灵插件故障1、序言某500kV变电站的2号主变扩建及220kV双母差保护改造工程中，在进行220kV第一套母差保护传动2号主变中压侧开关试验时，发现母差保护出口启动2号主变保护中压侧开关失灵无法跳2号主变三侧开关。
检修人员通过初步检查，发现母差保护的屏内配线、母差保护到2号主变保护之间的电缆接线均正确，试验方法和试验接线正确。
在对应的端子排上模拟同一故障出口时，均能正确跳开2号主变三侧开关。
通过进一步检查，检修人员发现保护装置的第八块保护单元插件内部故障，造成母差保护元件动作接点没有输出，无法跳2号主变三侧开关。
更换故障插件后，再次模拟相同故障，母差保护均正确跳开2号主变三侧开关。
2、母差保护的定义和原理母线是发电厂和变电所的重要组成部分，也是电力系统的中枢部分，母线工作的可靠性将直接影响发电厂和变电所的工作可靠性。
母线电流差动保护是母线保护的一种基本保护方式，本保护是以反映母线各连接元件上流入和流出母线电流之差作为确定其动作的判据，称为母线电流差动保护简称母差保护。
目前，微机型母差保护在国内各个电力系统中得到了广泛应用。
母线差动保护由母线大差动和几个分段母线的小差动组成。
母线大差动是由除母联断路器和分段断路器以外的母线所有其余支路的电流构成的大差动元件，其作用是区分母线内还是母线外短路，但它不能区分是哪一条母线发生故障。
分段母线小差动是由与该条母线相连的各支路电流构成的差动元件，其中包括与该条母线相关联的母联断路器和分段断路器支路的电流，其作用是可以区分该条母线内还是母线外故障，所以可以作为故障母线的选择元件。
220kV母差失灵保护双重化改造实例分析发表时间：2019-01-08T10:45:22.403Z 来源：《电力设备》2018年第24期作者：周妙秀[导读] 摘要：在错综复杂的电网中，一旦发生故障，继电保护快速、灵敏、可靠、选择动作，发跳闸命令至区内断路器，高效可靠隔离故障的，减少故障对电网造成的冲击。
（广东电网有限责任公司东莞供电局东莞市 523000）摘要：在错综复杂的电网中，一旦发生故障，继电保护快速、灵敏、可靠、选择动作，发跳闸命令至区内断路器，高效可靠隔离故障的，减少故障对电网造成的冲击。
然而，断路器可能存在拒动，这时需要断路器失灵保护这一近后备保护进行故障隔离，防止电网事故扩大。
本文针对某地区220 kV裕元变电站的实际情况，就220kV双母线母差保护双重化工程改造进行了分析总结，以供同类改造工程参考。
关键词：母差保护；双重化；工程改造 1 第一章工程概况根据南方电网统一部署。
将某220 kV变电站母差失灵保护严格按照《南方电网电力系统继电保护反事故措施汇编（2014年）》中220kV 母线应按双重化原则配置要求，拆除220 kV母差老I屏（47P220kV＃2母差保护屏），新装220 kV母线失灵屏（40P220kV母差失灵保护屏），实现母差失灵双重化保护配置。
2 第二章变电站内设备情况 220 kV裕元变电站设备共有主变间隔3个、220kV线路间隔4个、220 kV母联间隔1个。
各间隔名称及保护配置如下。
（1）#1、#2、#3主变间隔配置：保护及高压侧操作回路对应双重化配置。
其中主一保护、主二保护采用的是国电南自型号为WBZ500G的主变保护装置，变高侧操作箱、变中低操作箱及非电量继电器箱采用国电南自型号为FST-31A的操作箱，高压侧断路器失灵启动装置采用的是国电南自型号为DPT530的主变失灵启动装置，在主变的高压侧断路器出现失灵动作时，断路器失灵保护动作跳开相应变高侧断路器，无设计有联跳主变各侧的断路器，可能造成以下两个后果：主变压器220kV侧断路器尚未跳开，因受110kV系统倒送过来的较大的断路器电流冲击而损坏；或者相邻变压器的后备保护达到定值动作切除所属的各侧断路器，造成事故范围扩大。
福建省电力系统500千伏及220千伏继电保护整定方案及运行规定（2011年版）一、总则二、年度继电保护整定方案及相关运行要求1．系统整定计算开机方式整定计算最大开机方式：系统全接线，全开机；华东电网采用等值电源方式。
220千伏翔龙Ⅰ/Ⅱ路正常运行取开环方式；角李I/II路、漳角线正常运行取开环方式（随海沧#2变投产，开环方式将调整为海角开环、漳角合环方式）；500kV晋大线投产后将湖官I/II路、泉塘I/II路、清梅线开环。
福州华能电厂取一厂合厂运行，与二厂永久分厂运行方式。
系统整定计算最小开机方式：水口一机，华能一厂一机，可门一机（或宁德一机）、嵩屿一机，后石一机，坑口一机，南埔一机。
2．500千伏系统继电保护整定方案及相关运行要求2.1全省500千伏系统均按一个站内一次设备N-1进行保护配合，若超过两个元件停役，需要进行保护定值复校。
2.3500千伏线路均采用单相重合闸（福门 I/II路、东江 I/II路、云莆I/II路除外），延时段保护均三相跳闸不重合，在某一开关检修停役后，另一开关的重合闸时间不变。
2.4500千伏联变中性点零序电流作为变压器及出线总后备，两台及以上联变中性点零序电流动作时间按相差一个△t时间整定，500千伏站零序电流保护失配点在500千伏联变开关，500千伏线路零序电流均为标准反时限特性曲线：T=0.14*K/(0.02-1)，500千伏联变零序电流保护为定时限。
2.7省网所辖500千伏线路I段按75%线路阻抗整定，距离Ⅱ段在与相邻500千伏线路保护取得配合外，还按不伸出对侧联变中低压侧母线整定，Ⅲ段按可靠躲过4000MVA输送容量且联变故障有足够灵敏度考虑。
2.8500千伏母线保护差电流起动元件按可靠躲过区外故障最大不平衡电流引起的差电流和本站最大负荷线路CT断线整定，保证母线故障灵敏系数不小于1.5。
2.9开关失灵保护整定⑴开关失灵保护相电流监视定值按有足够灵敏度同时考虑尽量躲负荷。

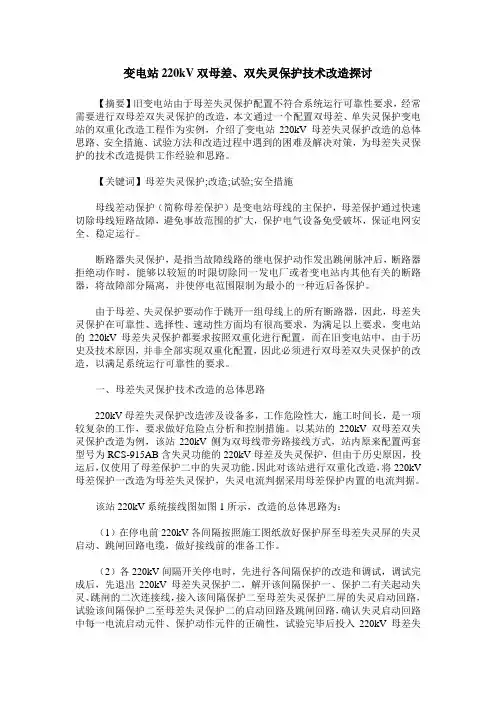

变电站220kV双母差、双失灵保护技术改造探讨【摘要】旧变电站由于母差失灵保护配置不符合系统运行可靠性要求，经常需要进行双母差双失灵保护的改造，本文通过一个配置双母差、单失灵保护变电站的双重化改造工程作为实例，介绍了变电站220kV母差失灵保护改造的总体思路、安全措施、试验方法和改造过程中遇到的困难及解决对策，为母差失灵保护的技术改造提供工作经验和思路。
【关键词】母差失灵保护;改造;试验;安全措施母线差动保护（简称母差保护）是变电站母线的主保护，母差保护通过快速切除母线短路故障，避免事故范围的扩大，保护电气设备免受破坏，保证电网安全、稳定运行。
断路器失灵保护，是指当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或者变电站内其他有关的断路器，将故障部分隔离，并使停电范围限制为最小的一种近后备保护。
由于母差、失灵保护要动作于跳开一组母线上的所有断路器，因此，母差失灵保护在可靠性、选择性、速动性方面均有很高要求，为满足以上要求，变电站的220kV母差失灵保护都要求按照双重化进行配置，而在旧变电站中，由于历史及技术原因，并非全部实现双重化配置，因此必须进行双母差双失灵保护的改造，以满足系统运行可靠性的要求。
一、母差失灵保护技术改造的总体思路220kV母差失灵保护改造涉及设备多，工作危险性大，施工时间长，是一项较复杂的工作，要求做好危险点分析和控制措施。
以某站的220kV双母差双失灵保护改造为例，该站220kV侧为双母线带旁路接线方式，站内原来配置两套型号为RCS-915AB含失灵功能的220kV母差及失灵保护，但由于历史原因，投运后，仅使用了母差保护二中的失灵功能。
因此对该站进行双重化改造，将220kV 母差保护一改造为母差失灵保护，失灵电流判据采用母差保护内置的电流判据。
该站220kV系统接线图如图1所示，改造的总体思路为：（1）在停电前220kV各间隔按照施工图纸放好保护屏至母差失灵屏的失灵启动、跳闸回路电缆，做好接线前的准备工作。

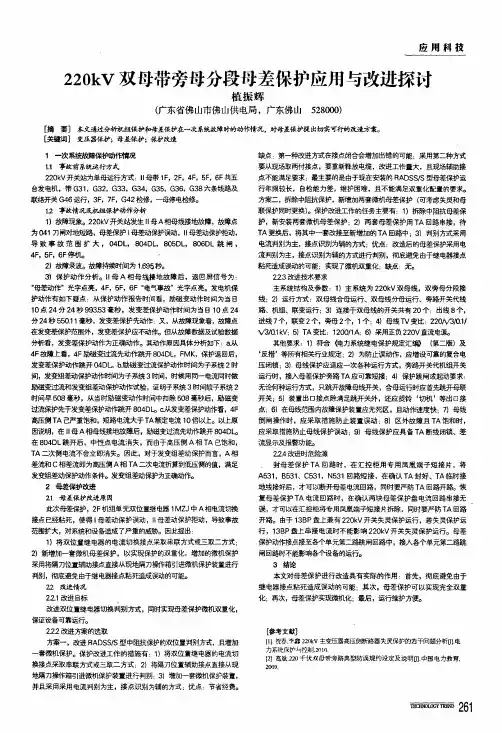

应用科技220kV双母带旁母分段母差保护应用与改进探讨植振辉(广东省佛山市佛山供电局，广东佛山528000)【摘要]本文通过分析枧妇保护和母差保护在一次系统故障时的动作情况，对母差保护提出切实可行的改造方案。
[关键词】变压器保护；母差保护；保护改造1次系统故障保护动作情况1．1事故前系统运行方式220kV开关站为单母运行方式：I|母带1F，2F，4F，5F，6F共五台发电机，带G31，G32，G33，G34，G35，G36，G38六条线路及联络开关G46运行，3F，7F，G42检修，—母停电检修。
12事故情况及．机细保护动作分析1)故障现象。
220kV开关站发生II母A相母线接地故障，故障点为041刀闸对地短路，母差保护l母差动保护误动，I I母差动保护拒动，导致事故范围扩大，04D L，804D L，805D L，806D L跳闸，4F，5F，6F巾}q九。
2)故障录波。
故障持续时间为1．695秒。
3)保护动作分析。
II母A相母线接地故障后，返回屏信号为：“母差动作”光宇点亮，4F，5F，6F“电气事故”光字点亮。
发电机保护动作有如下疑点：从保护动作报告时间看，励磁变动作时间为当日10点24分24秒993．53毫秒，发变差保护动作时间为当日10点24分24秒550．11毫秒，发变差保护先动作；又，从故障现象看，故障点在发变差保护范围外，发变差保护应不动作。
但从故障数据及试验数据分析看，发变差保护动作为正确动作。
其动作原因具体分析如下：a从4F故障上看，4F励磁变过流先动作跳开804D L，F M K，保护返回后，发变差保护动作跳开04D L o b．励磁变过流保护动作时间为子系统2时间，发变组差动保护动f乍B寸问为子系统3时间，时候用同一电流同时做励磁变过流和发变组羞动保护动作试验，证明子系统3时间较子系统2时间早508毫秒，从当时励磁变动作时间中扣除508毫秒后，励磁变过流保护先于发变差保护动作跳开804D Lo c从发变差保护动作看，4F 高压侧T A己严重饱和，短路电流大于T A额定嘞≈10倍以上。
500kV变电站220kV母差保护双重化改造
发表时间：2016-08-12T10:51:42.400Z 来源：《工程建设标准化》2016年6月总第211期作者：张万成
[导读] 特别是需要对设计和施工等方面给予重点关注，同时也需要能够做到不留隐患和方便进行保护，保证整个电网得到安全稳定运行。
张万成
（云南省送变电工程公司，云南，昆明，650000）
【摘要】本文首先分析母差保护在进行改造前后的配置情况，其次分析了220kV母差保护双重化停电施工原则，最后对危险点进行分析以及控制。
希望能够给与同行业工作人员提供一定的参考价值。
【关键词】500kV变电站；220kV；母差保护；改造；分析
引言：
我国现阶段颁布的继电保护实施细则中，不仅对母线保护进行详细规定，同时也在一定程度上对其失灵保护进行相应规定，主要表示如下：一是，为了保证母线差动保护在进行检修的过程中，母线不失去保护，避免母线由于差动产生的拒动而对影响系统稳定性，如果事故出现扩大的话，在必要的过程中应该把500kV母线以及相对来说重要的发电站220kV母线进行双重保护。
二是，两条母线进行的差动保护装置在进行调整过程中的回路应该作用在两个跳闸线圈中。
1．母差保护在进行改造前后的配置情况分析
550kV变电站220kV等级而言，其主接线表现形式主要分为双母双分段接线形式，总计是分成为八回出路、三台主变和四个母联分段等。
如下图所描述。
然而在对其进行改造之中，需要应用的便是南瑞RCS-915C型号的保护装置，同时也需要将其当做成为220kV母线来进行保护。
对于这种装置而言，不仅具有母差保护功能，同时还具有母联充电功能等。
在对项目作出改造的时候，可以通过增加220kV的母差保护屏，其型号主要是为RCS-915CD（或者深瑞BP-2C），从而能够使母差保护的双重化效果得到有效的实现。
在此之外，针对较为独立的220kV断路器失灵的公用屏来讲，能够对其220kV线路的开关具有着的失灵起到保护。
双母二分段接线图
2．220kV母差保护双重化停电施工原则分析
针对新的母差保护和失灵公用装置来说，主要是接入了相对来说比较多的二次回路，同时在进行接入的过程中也是较为复杂，在工程中，主要是本着安全第一的原则，从而对停电施工的原则进行确定：
一是针对于工程项目在进行施工中，需要能够保证旧母差得到正常有序的运行。
二是针对于该电站来说，所处在的地理位置较为重要，所以可以应用220kV间隔轮流停电的方式来对二次回路进行接入，与此同时也需要能够保证主变间隔以及线路间隔具有着三天的时间，并且对停电的时间做出充分的利用，也需要将主变开关之中的CT以及220kV线路之中的开关CT回路做出更改或更换，也可能对端子箱进行更换。
三是在进行安装和调试工作中，需要对各个阶段的质量进行强化管理，同时也需要对技术进行监督，这样能够保证母差双重化后不会出现隐患，在工作中保持安全稳定的运行。
3．危险点分析以及控制探究
该工程不仅会涉及到二次回路改造较多，同时其工序相对来说比较复杂和繁琐，所以该工程在开始前就会对现场进行反复勘察，需要对所具有着的危险点做出全面的分析，在此基础上制定出相应的方案，提高监督管理的力度，有效的避免出现严防漏项的现象。
3.1 CI回路危险点分析
一是安稳装置以及测控过程中所取到的CT绕组会发生相应的变化，CT回路在一定程度上有所改动，所以要对CT回路进行及时的检查，只有这样才能有效的避免在送电的过程中导致CT出现二次开路现象。
在对CT回路进行接入的时候，需要将安稳装置相关的开关所存在功能连接片退出，使其有效的保证安稳装置避免出现异常现象。
在此之外，针对于新旧母差保护和主变保护来说，其差动回路需要在保护屏上进行一点接地，并且也需要其他的一些电流能够在端子箱进行一点接地。
二是针对于新母差保护装置来说，其间隔的电流回路端子排距较近，并且相别也并不明显。
所以二次电流回路在进行接入之前，不仅要对相别进行反复核对，同时还要对对应端子进行核对，每开入一相，就会使用钳表进行测量，这样做的目的能够保证接线的正确性，在进行接入的过程中，保证对其他运行设备不会产生任何影响，在一定程度上严防CT二次开路。
3.2电压回路危险点分析
针对于二次电压回路在进行接入线的过程中，必须要做好反复的核对，同时也需要能够保证所接入的二次回路具有着一个良好的绝缘状态。
其次在进行接入时，要对设备的正常运行不带来任何影响，在一定程度上严防PT出现二次短路现象，加电压试验的过程中，需要重视的一个问题便是将外回路进行断开，使其避免PT出现反充电。
3.3电缆在施工过程中的危险点分析
对于新母差和失灵保护屏来说，需要进行侧电缆进行接入，并且新保护装置带电之后如果没有对侧电缆进行妥善处理，将会导致直流系统之中存在着较多的接地现象，因此在保证电缆芯无误后才可以使用绝缘胶布进行包好，并用不同颜色的粘胶带进行区分不同时段接入
的回路，与此同时也需要将失灵保护屏的电源断开。
3.4母差失灵误动作危险点分析
一是在对母差失灵装置进行停电改造的时候，针对于旧母差回路来说，需要采用专用的短线来做好短接工作，同时在进行短接的时候不可以进行其他工作，从而有效的避免电流之中存在着不平衡现象，并且也能够避免旧母差保护出现误动作。
二是新母差失灵保护仅仅只是能够传动停电的间隔开关，并且对于每一个开关来说，也是需要轮流停电之后才可以进行。
所以新母差保护在进行传动中需要接入停电改造间隔跳闸线和新失灵保护的启动回路，在新母差保护传动完成后则是退出压板，从而对其调试中所接入的跳闸线和新失灵保护回路做好解开工作，使其能够有效的避免因为人为方面的原因所出现开关继续运行。
4．施工流程以及旧母差正常运行分析
一是要对安全工作给与充分准备，与此同时也需要将间隔启动旧母差失灵保护屏的失灵回路做出解除。
二是要对开关CT做好相应的更换工作，与此同时要将停电间隔回路以及刀闸回路进行接入。
三是对于所接入的间隔跳闸回路以及新失灵启动回路要能够对新母差的失灵传动开关两组跳闸线圈进行相应的调试。
四是完成传动轴会后，需要将新母差失灵跳闸回路以及新失灵启动回路解开，与此同时也需要对旧母差失灵保护屏的失灵回路进行恢复启动。
五是要能够退出新旧母差保护之中所存在的负荷测试。
六是在对间隔进行调试完成之后，则是需要统一的进行新母差失灵接入到每一个间隔开关的跳闸回路之中，同时也需要能够将旧母差失灵保护屏线路间隔启动改变成为新失灵保护屏，在此基础之上则是完成了相应的双母差保护改造工作。
5．总结
通过对上述内容进行分析研究之后可以得出，随着现如今电网网架和容量在不断的扩大，对于电力系统的安全性以及稳定性所提出来的需要也在增加，针对于继电保护装置来说，主要是保证系统能够安全稳定的一个重要所在，因此需要对其装置的质量和配置给与密切的关注，特别是需要对设计和施工等方面给予重点关注，同时也需要能够做到不留隐患和方便进行保护，保证整个电网得到安全稳定运行。
参考文献：
[1]汤弋,李煜磊,黄大玮.凤变220kV母差保护双重化技术改造[J].湖北电力,2009,12（24）：120-124
[2]杜浩良,杜娟,温佶强.220kV母差保护双重化改造方案研究[J].机电信息,2012,12（24）：105-108
[3]吴兴龙,少飞,汪雷.变电站220kV母线保护双重化改造全过程分析[J].安徽电力,2015,12（24）：136-138。
