变电站双母双分改造中母差保护分析

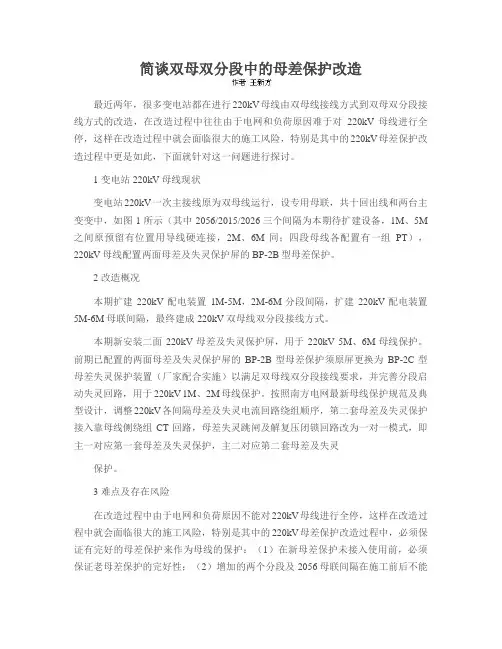

简谈双母双分段中的母差保护改造最近两年，很多变电站都在进行220kV母线由双母线接线方式到双母双分段接线方式的改造，在改造过程中往往由于电网和负荷原因难于对220kV母线进行全停，这样在改造过程中就会面临很大的施工风险，特别是其中的220kV母差保护改造过程中更是如此，下面就针对这一问题进行探讨。

1 变电站220kV母线现状变电站220kV一次主接线原为双母线运行，设专用母联，共十回出线和两台主变变中，如图1所示（其中2056/2015/2026三个间隔为本期待扩建设备，1M、5M 之间原预留有位置用导线硬连接，2M、6M同；四段母线各配置有一组PT），220kV母线配置两面母差及失灵保护屏的BP-2B型母差保护。

2 改造概况本期扩建220kV配电装置1M-5M，2M-6M分段间隔，扩建220kV配电装置5M-6M母联间隔，最终建成220kV双母线双分段接线方式。

本期新安装二面220kV母差及失灵保护屏，用于220kV 5M、6M母线保护。

前期已配置的两面母差及失灵保护屏的BP-2B型母差保护须原屏更换为BP-2C型母差失灵保护装置（厂家配合实施）以满足双母线双分段接线要求，并完善分段启动失灵回路，用于220kV 1M、2M母线保护。

按照南方电网最新母线保护规范及典型设计，调整220kV各间隔母差及失灵电流回路绕组顺序，第二套母差及失灵保护接入靠母线侧绕组CT回路，母差失灵跳闸及解复压闭锁回路改为一对一模式，即主一对应第一套母差及失灵保护，主二对应第二套母差及失灵保护。

3 难点及存在风险在改造过程中由于电网和负荷原因不能对220kV母线进行全停，这样在改造过程中就会面临很大的施工风险，特别是其中的220kV母差保护改造过程中，必须保证有完好的母差保护来作为母线的保护：（1）在新母差保护未接入使用前，必须保证老母差保护的完好性；（2）增加的两个分段及2056母联间隔在施工前后不能失去母差失灵保护；（3）在新母差保护接入使用前后，必须保证各线路间隔回路的完整性。

2013第十四届全国保护和控制学术研讨会1双母线接线方式下母差死区保护分析傅进，周冰（嘉兴电力局，浙江嘉兴314033）摘要：双母线接线方式下，母联断路器与母联电流互感器之间的死区故障一直以来都是电力系统继电保护所研究的难题。

笔者经过多年的现场实践经验的积累，通过对多种220kV母差保护的校验和分析，提出多项防范与改进措施。

关键词：继电保护；母差保护；死区0 引言母线对一个变电所而言，是最重要的设备之一。

母线若发生故障对电力系统的危害是巨大的，不但影响范围广，而且可能造成大面积停电事故，因此正确配置母线保护显得尤为重要。

在220kV及110kV电压等级系统中，普遍采用双母线的接线方式。

在微机母差出现以前，曾采用过多种原理的母差保护，如固定连接式、母联电流相位比较式、中阻抗等。

随着科技的不断进步，各种类型的母差保护优胜劣汰，目前普遍采用的是以微机型母差保护，部分地区还保留中阻抗母差保护。

微机型母差保护的出现不仅提高了母差保护的各项功能，而且也增强了母差保护对一次设备状态变化的适应能力。

特别是对本文所探讨的双母线接线方式下母联死区故障，微机母差保护具有绝对的优势。

然而，微机型母差保护仍不能彻底解决死区故障时故障母线的选择问题。

本文通过对死区故障的分析，并对母联断路器位置开入出错和电压回路断线等情况的分析，总结出多项防范与改进措施。

2 死区故障时母差保护动作行为分析本文以目前在220kV系统双母接线常用母差保护，南京南瑞的RSC-915和深圳南瑞的BP-2B为例，分析当母线死区故障时的动作行为。

笔者对该两套母差保护进行模拟实际系统中可能出现的运行方式，根据动作结果比较各自的优缺点。

1）当母联断路器在合闸位置，此时发生死区故障时的保护动作行为。

如图1所示，L1、L3线路正母运行，L2、L4线路副母运行，母联断路器处于合闸位置。

此时若在母联断路器与母联电流互感器之间发生接地故障时，首先正母差动动作，跳开母联与正母上所有间隔，而此时故障点还没有切除。

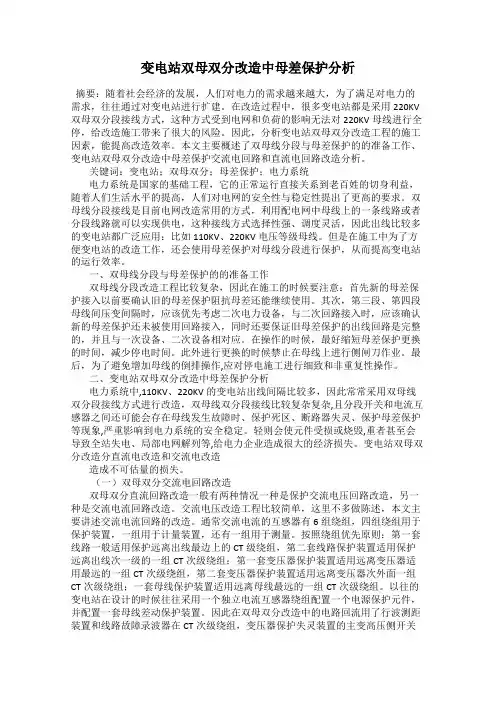

变电站双母双分改造中母差保护分析摘要：随着社会经济的发展，人们对电力的需求越来越大，为了满足对电力的需求，往往通过对变电站进行扩建。

在改造过程中，很多变电站都是采用220KV 双母双分段接线方式，这种方式受到电网和负荷的影响无法对220KV母线进行全停，给改造施工带来了很大的风险。

因此，分析变电站双母双分改造工程的施工因素，能提高改造效率。

本文主要概述了双母线分段与母差保护的的准备工作、变电站双母双分改造中母差保护交流电回路和直流电回路改造分析。

关键词：变电站；双母双分；母差保护；电力系统电力系统是国家的基础工程，它的正常运行直接关系到老百姓的切身利益，随着人们生活水平的提高，人们对电网的安全性与稳定性提出了更高的要求。

双母线分段接线是目前电网改造常用的方式，利用配电网中母线上的一条线路或者分段线路就可以实现供电，这种接线方式选择性强、调度灵活，因此出线比较多的变电站都广泛应用：比如110KV、220KV电压等级母线。

但是在施工中为了方便变电站的改造工作，还会使用母差保护对母线分段进行保护，从而提高变电站的运行效率。

一、双母线分段与母差保护的的准备工作双母线分段改造工程比较复杂，因此在施工的时候要注意：首先新的母差保护接入以前要确认旧的母差保护阻抗母差还能继续使用。

其次，第三段、第四段母线间压变间隔时，应该优先考虑二次电力设备，与二次回路接入时，应该确认新的母差保护还未被使用回路接入，同时还要保证旧母差保护的出线回路是完整的，并且与一次设备、二次设备相对应。

在操作的时候，最好缩短母差保护更换的时间，减少停电时间。

此外进行更换的时候禁止在母线上进行侧闸刀作业。

最后，为了避免增加母线的倒排操作,应对停电施工进行细致和非重复性操作。

二、变电站双母双分改造中母差保护分析电力系统中,110KV、220KV的变电站出线间隔比较多，因此常常采用双母线双分段接线方式进行改造，双母线双分段接线比较复杂复杂,且分段开关和电流互感器之间还可能会存在母线发生故障时、保护死区、断路器失灵、保护母差保护等现象,严重影响到电力系统的安全稳定。

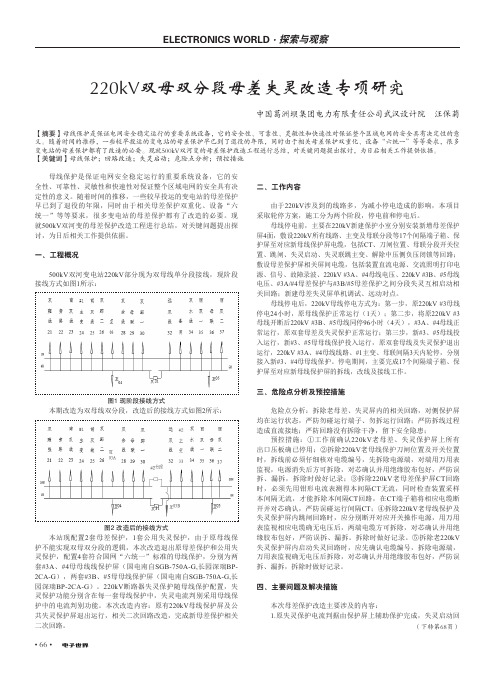

四、主要问题及解决措施
本次母差保护改造主要涉及的内容： 1.原失灵保护电流判据由保护屏上辅助保护完成，ICS WORLD・探索与观察
变更执行流程；二是等级成熟度进阶流程。前者是需要企业根据相 应的业务特点和规划变更模型来建立变更类型集，同时根据执行类 型过程，加强人员和部门的参与，这样在工程发生变更时，企业也 能更好的组织人员，从而保证变更活动的高效性。后者就是企业需 要根据不同等级的技术状态成熟度，建立成熟度的详细进阶过程。 进阶流程一般都是单向的，它需要根据某个事件对整个对象数据情 况进行提升。 2.2.3 技术状态基线审核对策分析
图1 现阶段接线方式 本期改造为双母线双分段，改造后的接线方式如图2所示：
图2 改造后的接线方式 本站现配置2套母差保护，1套公用失灵保护，由于原母线保 护不能实现双母双分段的逻辑，本次改造退出原母差保护和公用失 灵保护，配置4套符合国网“六统一”标准的母线保护，分别为两 套#3A、#4母母线线保护屏（国电南自SGB-750A-G,长园深瑞BP2CA-G），两套#3B、#5母母线保护屏（国电南自SGB-750A-G,长 园深瑞BP-2CA-G）。220kV断路器失灵保护随母线保护配置，失 灵保护功能分别含在每一套母线保护中，失灵电流判别采用母线保 护中的电流判别功能。本次改造内容：原有220kV母线保护屏及公 共失灵保护屏退出运行，相关二次回路改造，完成新母差保护相关 二次回路。
母线停电后，220kV母线停电方式为：第一步，原220kV #3母线 停电24小时，原母线保护正常运行（1天）；第二步，将原220kV #3 母线开断后220kV #3B、#5母线同停96小时（4天），#3A、#4母线正 常运行，原双套母差及失灵保护正常运行；第三步，新#3、#5母线投 入运行，新#3、#5母母线保护投入运行，原双套母线及失灵保护退出 运行，220kV #3A、#4母线线路、#1主变、母联间隔3天内轮停，分别 接入新#3、#4母母线保护。停电期间，主要完成17个间隔端子箱、保 护屏至对应新母线保护屏的拆线，改线及接线工作。

双母双分段接线中母联和分段失灵及死区故障时母差保护动作行为分析摘要：本文分析了双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因。

文章介绍了双母双分段接线的基本原理，母差保护的原理和作用，以及母差保护可能出现的动作行为和原因。

在此基础上，提出了对母差保护进行优化和调试的措施，包括保护设置优化、设备质量管理和保护动作记录和分析。

这些措施有助于提高保护系统的可靠性和稳定性，避免系统出现不必要的损失。

关键词：双母双分段接线、母差保护、动作行为分析、母联和分段失灵、死区故障、保护设置优化、设备质量管理、保护动作记录和分析引言双母双分段接线是电力系统中常用的一种接线方式，用于提高系统的可靠性和容错性。

在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。

当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。

然而，在双母双分段接线中出现母联和分段失灵或死区故障时，可能会导致系统运行不稳定或故障。

因此，需要使用母差保护来实现及时的保护动作。

本文将分析在双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因，以指导对保护系统进行优化和调试，提高系统的可靠性和稳定性。

一、双母双分段接线的基本原理双母双分段接线是一种将母线和断路器分段连接的方式，用于提高电力系统的可靠性和容错性。

在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。

当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。

在实际应用中，双母双分段接线主要用于高压电网和特高压换流站的重要部分，如变电站母线和换流变母线等。

该接线方式的优点包括：提高了系统的可靠性和容错性，减少了单点故障的风险，提高了系统的可维护性和可操作性。

双母双分段接线的主要构成部分包括：母线、分段、母联、断路器、隔离开关、接地开关等。

其中，母线和断路器是接线的核心部分，母联和隔离开关用于实现各分段的切换，接地开关用于实现设备的接地。

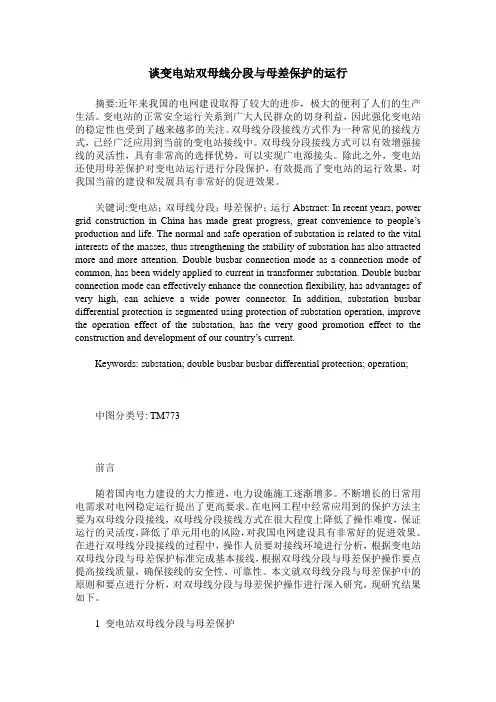

谈变电站双母线分段与母差保护的运行摘要:近年来我国的电网建设取得了较大的进步，极大的便利了人们的生产生活。

变电站的正常安全运行关系到广大人民群众的切身利益，因此强化变电站的稳定性也受到了越来越多的关注。

双母线分段接线方式作为一种常见的接线方式，已经广泛应用到当前的变电站接线中。

双母线分段接线方式可以有效增强接线的灵活性，具有非常高的选择优势，可以实现广电源接头。

除此之外，变电站还使用母差保护对变电站运行进行分段保护，有效提高了变电站的运行效果，对我国当前的建设和发展具有非常好的促进效果。

关键词:变电站；双母线分段；母差保护；运行Abstract: In recent years, power grid construction in China has made great progress, great convenience to people’s production and life. The normal and safe operation of substation is related to the vital interests of the masses, thus strengthening the stability of substation has also attracted more and more attention. Double busbar connection mode as a connection mode of common, has been widely applied to current in transformer substation. Double busbar connection mode can effectively enhance the connection flexibility, has advantages of very high, can achieve a wide power connector. In addition, substation busbar differential protection is segmented using protection of substation operation, improve the operation effect of the substation, has the very good promotion effect to the construction and development of our country’s current.Keywords: substation; double busbar busbar differential protection; operation;中图分类号: TM773前言随着国内电力建设的大力推进，电力设施施工逐渐增多。

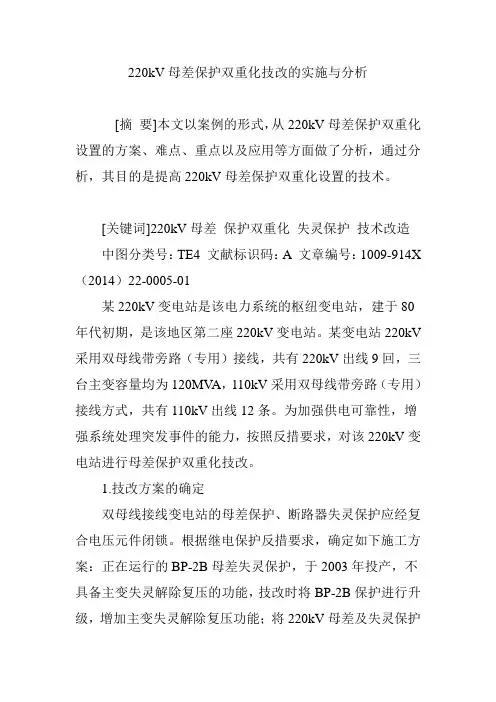

220kV母差保护双重化技改的实施与分析[摘要]本文以案例的形式，从220kV母差保护双重化设置的方案、难点、重点以及应用等方面做了分析，通过分析，其目的是提高220kV母差保护双重化设置的技术。

[关键词]220kV母差保护双重化失灵保护技术改造中图分类号：TE4 文献标识码：A 文章编号：1009-914X （2014）22-0005-01某220kV变电站是该电力系统的枢纽变电站，建于80年代初期，是该地区第二座220kV变电站。

某变电站220kV 采用双母线带旁路（专用）接线，共有220kV出线9回，三台主变容量均为120MV A，110kV采用双母线带旁路（专用）接线方式，共有110kV出线12条。

为加强供电可靠性，增强系统处理突发事件的能力，按照反措要求，对该220kV变电站进行母差保护双重化技改。

1.技改方案的确定双母线接线变电站的母差保护、断路器失灵保护应经复合电压元件闭锁。

根据继电保护反措要求，确定如下施工方案：正在运行的BP-2B母差失灵保护，于2003年投产，不具备主变失灵解除复压的功能，技改时将BP-2B保护进行升级，增加主变失灵解除复压功能；将220kV母差及失灵保护跳闸回路核清，并将其改在第一跳闸线圈；改造各间隔电流回路和开关及刀闸控制信号回路，使第二套母差保护、失灵保护具有独立的电流回路和控制信号回路；新上一套南瑞继保公司生产的RCS-915AB型微机母差保护，第二套母差保护各跳闸出口作用于第二跳闸线圈。

2.难点分析及解决方案母线是变电站中最重要的元件，母线上发生短路故障的几率虽然比输电线路少，但母线是多元件的汇合点，母线故障如不快速切除，会使事故扩大，甚至破坏系统稳定，危及整个系统的安全运行，快速切除母线故障，能防止系统瓦解和大面积停电事故。

母差保护是母线的惟一保护，动作迅速，可靠性高，对于保证电力系统的安全稳定运行起着不可替代的作用。

为了全面落实反措要求，结合现场实际，对改造难点分析如下：2.1 220kV变电站是上世世纪80年代投运的变电站近年来，各个间隔改造参差不齐，设备型号各不相同。

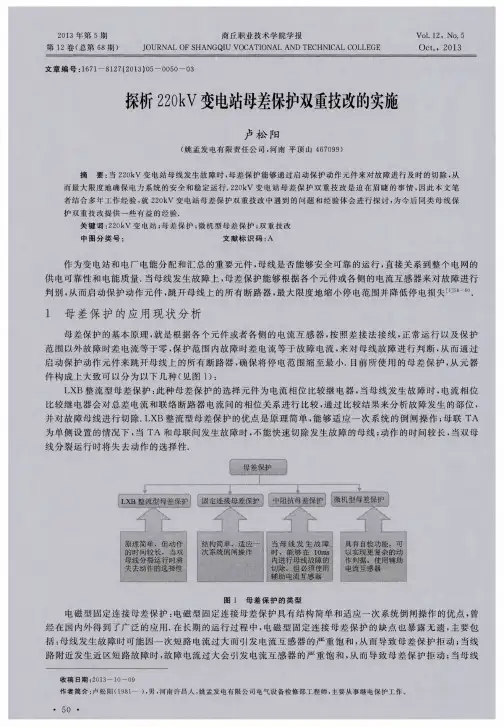

比率差 动来 可靠 切 除暂态 的转 换性 故 障 ， 但 是却 不能 切除稳 态 故 障 ＿ ｊ ｇ ． 基于此， 当母 联开 关分 裂 运行 时 ，
检功 能 ， 能够极 大地 提高 系统 的可 靠性 ； 通过 微 机的计 算 能力 和 智 能作用 ， 微 机 型母 差 保 护可 以 实现 更 复杂
的动作 判 据 ； 微 机 型母差 保护 不需 要设 置辅 助 的电流 互感 器 ； 微 机 型母差 保 护不 需要 公 共 的差 电流 回路 ， 而 是 通过 软 件计算 来 合成 制动 电流 和差 动 电流 ， 从 而大 大简 化交 流二 次 回路 ［ ２ ］ ３ 卜∞．
问题 １ ： 母差 保护 在母联 分 位 时产生 拒动 现象 ． 当该 ２ ２ Ｏ ｋ Ｖ 变 电站 双母 线 运行 时 ， 为 了防止 在 母 联开 关
断 开的情 况下 发 生弱 电源侧母 线 的故 障 ， 其 具备 的 Ｂ Ｐ一２ Ｂ型微 机 型母 差保 护 和 Ｒ Ｃ ｓ 一９ １ ５ Ａ Ｂ型母 差 保护 大差 比率 元件 的 比率制 动 系数应该 使 用低值 ． 但 在改 造试 验过 程 中 ， 这两 套母差 保护 在母 联分位 时产 生 了不 该有 的 拒动现 象 ， 这意 味着 虽然 Ｂ Ｐ 一２ Ｂ型微 机型 母差 保护 和 Ｒ Ｃ ｓ 一９ １ ５ Ａ Ｂ型母 差 保 护可 以依 靠故 障分量
３ ２ ２ ０ ｋ Ｖ 变 电站母 差保 护双 重技 改 的 实例 分 析
本 文 以某 ２ ２ ０ ｋ Ｖ 变 电 站 为研 究 对 象 ， 对 其 母 差 保 护双 重 技 改 进行 探 究 ． 该 ２ ２ ０ ｋ Ｖ 变 电站 投 运 二 十余 年， 其 接 线方式 为 双母线 带旁 路母 线 ， 原有一 套 Ｒ ＡＤＳ Ｓ ／ Ｓ型 中阻抗 型 集 成 电路 母差 保 护 ， 在使 用 过 程 中 由 于不 具备 事件 记 录 和故 障 录波 的 功 能 ， 极 大 地 增 加 了故 障检 修 和 运 行 维 护 的 难 度 ， 因此 对 其 进 行 双 重 技 改 卫 ¨ ． 改造 后 的该 ２ ２ ０ ｋ Ｖ 变 电站母 具备 两套 微机 型母 差 保 护装 置 ， 它 们 分别 是 Ｂ Ｐ ～２ Ｂ型微 机 型母 差 保护 和 Ｒ ｃ ｓ 一９ １ ５ ＡＢ型母差保 护 ， 现就 该 ２ ２ ０ ｋ Ｖ 变 电站母 差保 护 双重技 改过 程 中遇到 的问题进 行 阐述 ：

双母接线中母联死区故障时母差保护动作分析发表时间：2016-11-03T14:00:52.733Z 来源：《电力设备》2016年第15期作者：张峰铭[导读] 本文主要讲述了母线故障存在于母联断路器与CT间的死区时，对220kV母联断路器只在一侧装设一组CT的现状。

（广东电网公司阳江供电局变电部）摘要：本文主要讲述了母线故障存在于母联断路器与CT间的死区时，对220kV母联断路器只在一侧装设一组CT的现状，分析了母线差动保护的常规动作逻辑及其存在问题；还比较了220kV母联单CT与母联双CT的区别，证明了母联双CT的配置能够很好地弥补母联单CT时间上的劣势，这为防止事故的扩大化打下了良好的基础。

关键词：母线差动保护母联断路器死区故障1 引言母线保护装置是正确迅速切除母线故障的重要设施，它的拒动和误动都将给电力系统带来严重危害。

而母线差动保护是母线保护装置最常见也是最典型的保护，因母线其连接元件多，操作难度及操作工作量大，对运行人员的综合操作技能也提出了较高的要求。

基于一次设备的客观实在性，运行人员需对母线故障情况下所带来的危害有一个直接的较全面的感性认识，运行人员在现场值班过程中遇到母联断路器死区故障的几率很少，因此分析和处理这类故障的经验不足。

本文将详细介绍母联断路器死区故障母差保护的动作行为，为运行人员处理这类型的事故提供参考。

2 母线差动保护原理2.1 大差保护和小差保护在双母线接线方式的母线保护中，一般设有大差保护和小差保护。

母线大差是指除母联断路器和分段断路器外所有支路电流所构成的差动回路，用于判别母线区内和区外故障。

母线小差是指该段母线上所连接的所有支路（包括母联和分段断路器）电流所构成的差动回路，作为故障母线选择元件。

大差与小差各有特点，即大差的差动保护范围涵盖各段母线，大多数情况下不受运行方式的控制；小差则受当时的运行方式控制，但差动保护范围只是相应的一段母线，具有选择性。

2.2 母线差动保护范围大差（紫色框所示）：∑I母线=0，即 I1+I2-I3-I4=0 Ⅰ母小差（蓝色框所示）：∑IⅠ母=0，即 I1+I2-I0=0 Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 -I3-I4+I0=0 2.3 母线差动保护动作情况区内故障：大差（紫色框所示）：∑I母线≠0，即 I1+I2+I3+I4≠0，大差起动Ⅰ母小差（蓝色框所示）：∑IⅠ母≠0，即 I1+I2+I0≠0，Ⅰ母小差起动跳Ⅰ母Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 I3+I4-I0=0，Ⅱ母小差不起动区外故障：大差（紫色框所示）：∑I母线=0，即 I1-I2+I3+I4=0大差不启动 2.4 小结综上所述，故障母线选择逻辑：母差动作后经死区保护延时后检测母联断路器位置，若母联处于跳位，且母联CT仍有电流并大于定值时，母联电流不再计算入差动保护，从而破坏另外那条母线的电流平衡，且大差元件及断路器侧小差元件不返回的情况下，使该母差动动作，延时跳开另一条母线，最终切除故障。

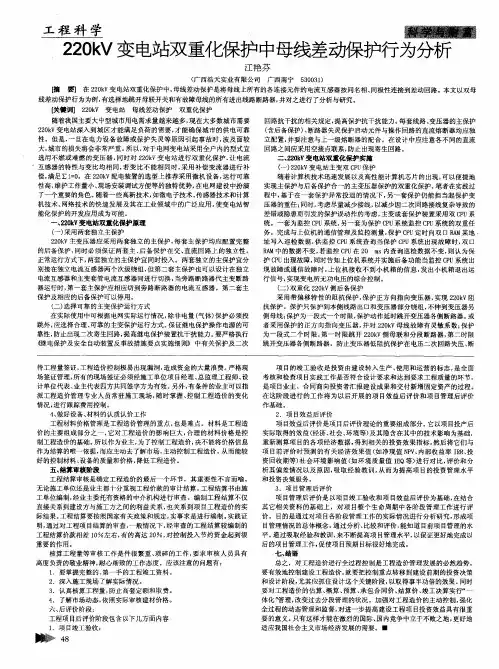

能化保护的开发应用成为可能。 ２０ｖ 电站双重化保护原理 ２ｋ 变
一
、
（ ） 用 两套 独 立 主 保 护 一 采
２ ０ Ｖ主变压器应 采用 两套独立的主保护， ２ｋ 每套主保护均应配置完整 的后备保护， 同时必须保证两套主 、 后备保护在交 、 直流 回路上的独立性 。 正常运行方式下 ， 两套独立的主保护宜 同时投入 。两套独立 的主保护宜分 别接在独立电流互感器两个次级绕组 ， 但第二套主保护也可 以设计在独立 电流互感器和主变套管电流互感器间进行切换 ， 当旁路断路器代主变断路 器运行时， 第一套主保护应相应切到旁路断路器 的电流互感器 。第二套主 保护及相应 的后备保护可以停用 。 （ 选 择 可 靠 的主 变 保 护 运 行 方 式 二） 在实际使用中可根据 电网实 际运行情况， 除非 电量 （ 气体） 保护必须投 跳外， 应选择合理、 可靠 的主变保护运行方式。 保证继电保 护操作 电源的可 靠性， 防止 出现二次寄生回路 ， 提高继电保 护装置抗干扰能力。 要严格执行 《 继电保护及安全 自动装置反事故措施要点实施细则》 中有关保护及二次
二 、２ｋ 变 电站双重化保护实施 ２０Ｙ
（ ）２ｋ 一 ２ ０ Ｖ变 电 站 主变 双 Ｃ Ｕ保 护 Ｐ 随着计算机技术迅速发展 以及高性能计算机芯片的出现， 可以便捷地 实现主保护与后备保护合 一的主变压器保护的双重化保护 。 笔者在实践过 程 中， 基于在一套 保护异常投退 的情况下 ， 另～套保护仍能担 当起保护变 压器 的重任； 同时， 考虑尽量减少接线， 以减少因二次回路接线复杂导致 的 差错或隐患而引发 的保护误动作的考虑， 主变成套保护装置采 用双 Ｃ Ｕ系 Ｐ 统 。～套为监控 Ｃ Ｕ系统， Ｐ 另一套为保护 Ｃ Ｕ系统监控 Ｃ Ｕ系统 的双重任 Ｐ Ｐ 务 。完成与上位机 的通信管理及监控测量 ， 保护 ＣＵ定时向双口 Ｒ Ｍ某地 Ｐ Ａ 址写入巡检数 据， 供监控 Ｃ Ｕ系统查询 当保护 Ｃ Ｕ系统出现故障时， 口 Ｐ Ｐ 双 ＲＭ中的数据不变， Ａ 若监控 Ｃ Ｕ在 ２ ｍ Ｐ ０ ｓ内查询巡检数据 不变， 则认为保 护 ＣＵ出现故障 ， Ｐ 同时告知上位 机系统并实施后备功能当监控 Ｃ Ｕ系统出 Ｐ 现故障或通信故障时 ， 上位机 接收不到小机箱 的信 息， 发出小机箱退 出运 行信 号， 实现变 电所无功电压的综合控制 。 （ ） 重 化 ２ ０ Ｖ侧 后备 保 护 二 双 ２ｋ 采用带偏移特性 的阻抗保护 ， 保护正方 向指 向变压器， 实现 ２ ０Ｖ阻 ２ｋ 抗保护 。保护只保护到本侧线路 出口和变压器部分绕组， 不伸到变压器另 侧母线 ； 保护为一段式一个 时限， 保护动作延时跳 开变压器各侧断路器 。 或 者采 用保护的正方 向指 向变 压器， 并对 ２ ０ Ｖ母线故障有灵敏系数 ； ２ｋ 保护 为一 段 式二 个 时 限 ， 一 时 限跳 开 ２ ０Ｖ侧 母 联 和 分 段 断 路 器 ， 二 时 限 第 ２ｋ 第 跳开变压器各侧断路器 。防止变压器低阻抗保护在电压二次回路 失压 、 断

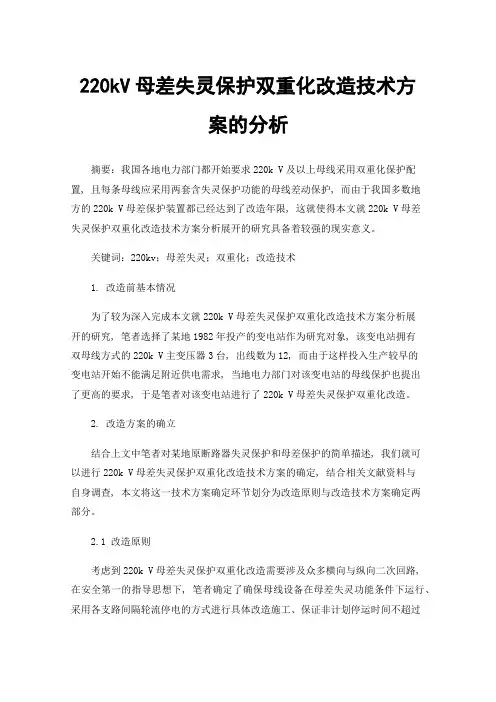

220kV母差失灵保护双重化改造技术方案的分析摘要：我国各地电力部门都开始要求220k V及以上母线采用双重化保护配置, 且每条母线应采用两套含失灵保护功能的母线差动保护, 而由于我国多数地方的220k V母差保护装置都已经达到了改造年限, 这就使得本文就220k V母差失灵保护双重化改造技术方案分析展开的研究具备着较强的现实意义。

关键词：220kv；母差失灵；双重化；改造技术1. 改造前基本情况为了较为深入完成本文就220k V母差失灵保护双重化改造技术方案分析展开的研究, 笔者选择了某地1982年投产的变电站作为研究对象, 该变电站拥有双母线方式的220k V主变压器3台, 出线数为12, 而由于这样投入生产较早的变电站开始不能满足附近供电需求, 当地电力部门对该变电站的母线保护也提出了更高的要求, 于是笔者对该变电站进行了220k V母差失灵保护双重化改造。

2. 改造方案的确立结合上文中笔者对某地原断路器失灵保护和母差保护的简单描述, 我们就可以进行220k V母差失灵保护双重化改造技术方案的确定, 结合相关文献资料与自身调查, 本文将这一技术方案确定环节划分为改造原则与改造技术方案确定两部分。

2.1 改造原则考虑到220k V母差失灵保护双重化改造需要涉及众多横向与纵向二次回路, 在安全第一的指导思想下, 笔者确定了确保母线设备在母差失灵功能条件下运行、采用各支路间隔轮流停电的方式进行具体改造施工、保证非计划停运时间不超过4h、做好全职监护工作, 这样才能够保证220k V母差失灵保护双重化改造的高质量、高效率实现。

2.2 改造技术方案确定结合刚刚提到的改造原则, 我们就可以进行具体的220k V母差失灵保护双重化改造技术方案确定, 而参考我国有关变电设备的规定与各地对提出的相关新要求, 我们需要保证220k V母差失灵保护双重化改造采用套保护措施、保证母差保护的继电器和刀闸触点相互独立、做好母差保护装置与互感电流器的两次绕组处理。

而造成 了母差保护无法工作运行 ，一旦母线周围 出现短路 问题 时 ，就 ３ ． ２ 刀闸与开 关状态 节点的接引 会 由于故 障电流过大而 引发这 些问题 ，而且当母线开关与 电流 互感器 在对母 差保护进行双重化 改造 时 ，当发现开关 站涉及的 电缆的金 二者 间出现问题时 ，也会导致 非故障母线的误断 ，实 际工作 时 ，会导 属 出现了被腐蚀等 问题 时，则会带来很大 的困难 ，因为需要对这些破 致很多二 次切 除现象 发生 ， 进 而所 引发的误 操作 问题也 时有发生。 损 的旧电缆进行更新施 工 ，为了降低施工难度 ，应该巧妙地使用 当前 （ ２ ）微 机型母 差保护 ：其优点 体现在 ：能够进行 自检 ，可 以最 电缆 已有的备用芯接 引状态 辅助接点 ，在进行这 项施工前 ，要求相 关 大程度 地维护 系统高速、安全 、稳定运 行 ， 发挥计算机的智能化功能 ， 工作人员必须仔细检查 、审 核开关 图纸 ，从 中找 到能够被利用 、发挥 这 一保护能够实现相对 繁琐、复杂的动作判据 ，而且 这一保护无需设 作 用的备用 电缆芯 ，并 亲 自深入施工现场来 实际寻找 ，当找 到适合 的 置辅助 电流互感器 ，也 无需公共的差 电流 回路 ，完全 依靠 电子计算机 电缆芯后可 以采取两 端对线的方法来检测 其功能 ，明确其是 否能够发
１ ２ ０
￣ ｔ － ． ｒ － ｉ 技术
电 力 技 术
２ ２ ０ ｋ Ｖ 变 电站双重化 母差保护 的应用与研究
柯 宗敏 ， 王立丰 ， 方 忠 （ 国网宁波供 电公 司变电运 维室 ，浙江 宁波 ３ １ ５ ０ ０ ０）
摘 要 ：变电站母 线出现 问 题 时 ，会影响其运转 与功能的发 挥，母差保护可 以凭借调 动保 护动作元件来及 时、有 效地 排除故障 问题 ，以此 最大 程度地维护 变电系统 的 良 好运行 ，发挥 变电系统 的优势功 能与作 用，因此 ，必须注重 变电站母差保护双重技术 的改造 与应 用，维护母 线的安全 。 本文 以 ２ ２ ０ ｋ ｖ变电站母 线为例 ，分析 了其母 差保 护双重技 改的科学方法。

台母 差 保 护 。原 ２ ２ Ｏ ｋ Ｖ 母 差 保 护 装 置 为 国 电 南 自 ｗＭＺ ＿
改 造 变 电站 过 程 中 ，发 现线 路 及 母 联 间隔 电流 端 子 都
有备用绕组 ，而 主变 ２ ８ ０ １ 、２ ８ ０ ２间隔没有 ，但是 失灵保
护 单独 使 用 一个 绕 组 ，失 灵 启 动母 差 的 电流 判 别 由母 差 保 护 实 现 ， 因此母 差 保 护可 使 用 失 灵保 护 的绕 组 。主 变 失 灵 启 动 电 流 串至 主二 保 护后 。
母 差 与线 路 （ 主变 ） 保护都取 自 Ｉ 段 直 流母 线 ，第 二 套 母 差 与 线路 （ 主变 ） 保护都取 自 Ｉ Ｉ 段 直 流母 线 。
２ 改造 设 计 方 案
图 ２ 第 一 套 母 差 保 护 启 动 失 灵 回 路 图
母 差保 护 双重 化 改 造 包 括 跳 闸 回路 改 造 、Ｔ Ａ 二次 回
敷设 、对线 、接 线 。
母差保护电流回路采用原绕组 ，而新增母差保护 电流 回路 接人备用绕组 ，如图 １ 所示 。
就会直接影 响整个 电网供电的稳定性 ，导致变电站系统崩 溃或大面积停 电，从而造成巨大损失 。为保 障电网正常运
行 ，必 须设 置 母 线保 护 装 置 。根 据 国家 电 网 十 八 项 反 措 规 定 ，２ ２ Ｏ ｋ Ｖ母 线 保 护还 应 双 重化 配 置 。
位置 、电流 、失灵 启 动 、跳 闸 回路 接 入 母 线 保 护 装 置 ；接 线 完 毕 后 ，进 行母 差 保 护装 置 试验 、验 收及 向量 测试 。
３ ． １不 停 电施 工
图 ３ 第二套母差保护启动 失灵 回路 图
（ １ ） ２ ２ Ｏ ｋ Ｖ新 的 第 一 套 母 差 保 护 屏 就 位 ，并 进 行 电 缆

浅析220kV双母线双分断母差保护的分列运行状态发表时间：2019-10-11T17:19:03.117Z 来源：《云南电业》2019年4期作者：陈俊杰[导读] 本文以220kV双母线双分段接线方式、BP系列母差保护为例，浅析什么是分列运行状态、母线分列运行对相关保护的影响以及分列运行的运维要点。

（国网福建省电力有限公司检修分公司福建省福州市 350011）摘要：本文以220kV双母线双分段接线方式、BP系列母差保护为例，浅析什么是分列运行状态、母线分列运行对相关保护的影响以及分列运行的运维要点。

关键词：双母线双分断接线；BP系列母差保护；分列运行1 引言典型500kV变电站的220kV设备一般采用双母线双分段接线方式，共4段母线。

由于双母线双分段接线支路数较多，微机母线保护装置一般考虑用两套装置配合实现各段母线的保护，一套装置保护分段开关‘左’侧的两段母线；另一套装置保护分段开关“右”侧的两段母线；两套装置的保护范围在分段开关处交叠。

在差动逻辑中，将分段开关做为相应母线上的一个支路。

母联开关失灵靠对应的跳闸母差保护启动相关段母差保护而隔离故障，母分开关失灵通过Ⅰ/Ⅱ母母差和Ⅲ/Ⅳ母母差间的失灵互起回路实现。

正常运行方式下，母联（母分）在合上位置，相邻的两段母线为并列运行状态，当母联（母分）断开后相邻的两段母线分列运行。

分列运行影响母差保护中大差制动系数的选择和死区保护的动作逻辑。

为保证母差保护动作的灵敏性、可靠性和选择性，母差保护应能正确识别母线分列、并列运行状态，正确调整保护参数及跳闸出口方案。

2 分列运行对大差制动系数的影响BP系列母差保护由电流差动原理构成，主要包括启动元件、差动元件（复式比率差动判据）、CT饱和检测元件、电压闭锁元件、故障母线选择逻辑等内容构成。

复式比率差动判据的动作方程如下复式比率差动判据的含义在于（1）要有较大的差电流；（2）误差导致的差电流不能使母差动作。

CT变比误差、刀闸辅助节点位置不对应等因素会导致不为零，当支路负荷较大时（如发生区外故障）甚至会导致大于，引入制动函数可避免母差保护因误差而误动作。

变电站 220kV双母差、双失灵保护技术改造摘要：目前对于变电站的改造也在一步步的加快，从而变电站的稳定性得到了快速的提升，为了保证电网安全稳定运行，就需要一个安全性、可靠性、灵敏性和高效率的母差保护系统。

从而使整个区域电网的安全稳定运行。

目前我国的电力部门都着手对220kV和220kV以上的母线进行双重化的保护技术，要求每条母线都用两套包括失灵保护功能的母线差动保护措施。

但是基于我国多数地区的母差保护装置已经老化，到了使用年限的要求。

这就要求在变电站220kV双母差、双失灵保护技术上进行改造分析。

关键词：变电站；双母差；双失灵；保护技术；改造措施当前我国社会经济到达快速的发展状态，电力系统也随之有着持续的进步。

电力系统中的母差保护系统占据着关键的作用因素，在电网中广泛应用过的母联电流比的各级性能，经过各发电单位和供电单位的多年电网运行中的经验产生了一定的总结。

结论普遍认为在适应母线运行方式、故障类型、过渡电阻等方面，要按分相电流差动原理构成的比率制动式母差保护效果进行运行。

本文对变电站220kV双母差、双失灵保护技术改造进行探讨。

1.针对双母差失灵保护技术改造的思路220kV母差失灵保护改造的过程中，会涉及到很多的设备共同进行。

工作的危险系数较大，施工时间会较长，是一个较为复杂的过程。

在相关技术人员在施工之前要做好注意事项的总结，分析危险点以及相关的解决措施。

首先在做好接线前的准备工作，在停电之前对220kV各个间隔按照施工的图纸进行放置保护屏，设置好母差失灵屏的失灵启动装置、跳闸回路的电缆。

在各220kV间隔开关停电时，对其各个间隔保护进行调试和改造，然后退出母差失灵保护装置二，解开保护一，对保护二的启动失灵后进行跳闸后二次接入线，在母差失灵保护二屏中接入保护二，然后启动该回路，对启动回路和跳闸回路进行试验，确认保护元件安装正确，试验完毕后投入母差失灵保护二。

再次退出母差失灵保护以，把保护一和母差失灵保护一屏后再对启动该回路，对该间隔回路和跳闸回路进行试验，对其中的电流电源启动原件和保护原件进行确认，投入保护一的电流判断数据。

变电站双母线分段与母差保护完善运行探究摘要：本文根据笔者多年的实践经验，就220kV双母线分段线路改造进行介绍，并针对母线的保护配置、分段母差保护运行、以及缩短改造中的停电时间等进行了总结，希望为该类工程提供有利的资料依据。

关键词：变电站双母线分段母差保护完善运行国家电网的工程建设给人们带来了诸多的生活与生产方便，也是能源利用与发展的重大突破，近些年来越来越受到广泛关注。

日常用电、电力设施施工等与广大人民群众的生活息息相关，电网对于安全性和稳定性的要求也越来越高。

双母线分段接线方式是近些年来逐渐被电网工程所应用的一种方法，其具有运行调度灵活、选择性强、供电源头广等优势，母线上的任何一条线路都可以利用该母线上的电源实现供电，同时也能够利用母联单元或者是其分段单元来通过其它的母线来实现供电。

本文根据笔者多年的实践经验，就220kV双母线分段线路改造进行介绍，并针对母线的保护配置、分段母差保护运行、以及缩短改造中的停电时间等进行了总结，希望为该类工程提供有利的资料依据。

1双母线分段与母差保护完善的停电操作原则同时行双母线分段和新母差保护接入相对而言操作比较复杂，应注重安全意识，工程的施工原则在于有利于电网运行。

停电施工应参照以下几方面的原则进行：第一，在新的母差保护被接入以前，必须首先确保旧有母差保护中的阻抗母差保守完好无损。

第二，在进行第3、第4段母线间压变间隔的时候，对于一次和二次设备，尤以二次设备为重，当其与二次回路实施接入时，必须确保新的母差保护尚未被用于回路接入，同时保证旧有母差保护以及原运行的几条出线电压回路具有完整性。

当新母差保护被接入到回路中以后，仍然可保障新母差保护以及原有运行的几条出线电压回路具有完整性，并且与一次、二次设备相对应。

第三，必须在操作中尽可能的将母差保护的更换时间缩短，减少停电时间，在进行母差保护的更新时，不允许在母线上进行任何侧闸刀的操作。

第四，为避免对母线的倒排操作的增加，应对停电施工进行细致和非重复性操作，相关工作应综合实施，缩短操作时间，也避免重复性操作。

220kV变电站母差保护改造问题分析及处理措施摘要：现代化技术水平的不断提高，人们的生活中充满了各种各样的智能化用电设备，因此对电力的需求也越来越大，在此背景之下，电网的输电压力也在不断增加。

220KV变电站作为电网中重要的组成部分，其中母差保护的改造是确保输电工作顺利进行的基础。

本文主要介绍了220KV变电站母差保护改造中存在的问题以及对应的解决措施，并通过对实际案例的分析，更加清晰地讲述母差保护改造问题的处理措施。

关键词：220KV变电站；母线保护；改造措施220KV变电站母差保护涉及的范围比较广，而且对输电过程的安全性和可靠性影响比较大，是工作人员非常关注的问题之一。

在母差保护改造的工程中，回路十分复杂，而且不可预见性极大，风险系数也非常高，在操作过程中难免会遇到各种问题，因此工作人员务必要充分了解改造过程中可能遇到的问题，根据实际情况采取相应的措施，确保改造工作的顺利完成。

1.220KV变电站母差保护改造中存在的问题工作人员通过对母差保护改造工作的研究发现，在改造过程中比较容易出现的问题有以下几点：（1）母差保护改造的基本要求是每套母差保护都能自行工作，例如失灵启动回路、开关CT回路等，都需要独立进行操作，但是此时会导致回路过于复杂。

（2）母差保护要求各个接入间隔的CT极性端务必要保持一致，通常情况下母联只有一边有CT，装置就会认为母联CT的极性和母上的相同。

（3）工作人员在选择母差保护所用CT绕组时，难度比较大，会容易出现布置到死区的情况，导致母线保护效果不佳。

（4）如果母联开关和母联电流互感器之间出现了故障问题，单凭断路器侧母线的保护是不能有效地将该故障断开，而且其中受到母线保护的小差元件没有任何变化，此时受到母线保护的小差元件没有任何动作，就被称为死去故障。

工作人员根据研究发现，母联开关的位置在微机母线及失灵保护装置中非常重要。

2.220KV变电站母差保护改造问题的解决措施2.1双重化配置的直流电源改造在母差保护改造过程中，工作人员对线路采用了双重化配置改造，为了使母差失灵的启动回路更加简单，每套母差与间隔失灵启动回路之间都需要使用一一对应的方式，就是每隔一段时间，第一套保护的失灵回路就会对第一套母差进行保护；然后再过一段时间，第二套失灵回路的启动就会保护第二套母差，这样的方式可以最大限度地简化回路，从而减少压板的数目，最大限度地减少由于人为原因而造成的失误问题。
